Многие наверняка слышали такое выражение, как «оружие победы». Оно является немаловажным в истории советского народа. Это выражение объединило все виды вооружения, которые оказали помощь нашей стране в победе над нацистами, а также стали настоящими символами русского солдата. Сюда также относятся танк Т-34, противотанковое ружье, легендарная установка залпового огня "Катюша" и, безусловно, пистолет-пулемет Шпагина, он же «ППШ 41» - автомат, устройство, чертеж и описание которого приведены в данном тексте.

История

Из опыта войны в 1939-1940 годах между СССР и Финляндией и стоящего тогда на вооружении пистолета-пулемета Дегтярева прояснился определенный факт. Он заключался в том, что Красную Армию необходимо было оснащать автоматическими моделями и организовывать, соответственно, их массовое производство. «ППД-40» и «ППД-38» (пистолеты-пулеметы Дегтярева) не подходили для таких целей, так как были они трудоемки, и требовалось немалое число станочного оборудования для их производства. Также они имели дефицит материалов и высокую себестоимость. Для замены «ППД» необходимо было разработать новый, максимально дешевый и простой пистолет-пулемет. Данный вопрос являлся немаловажным.

В 1940 году объявили конкурс на изобретение нового пистолета-пулемета. Испытания определили двух основных соперников. Ими оказались Б. Г. Шпитальный и Г. С. Шпагин. Их модели были довольно перспективными. Победу одержал Шпагин. На вооружение был принят его вариант 21.12.1940 г. Полное его название было: «пистолет-пулемет системы Шпагина 7,62 мм обр. 1941 г. (автомат «ППШ 41»)». Это является достоверным фактом.

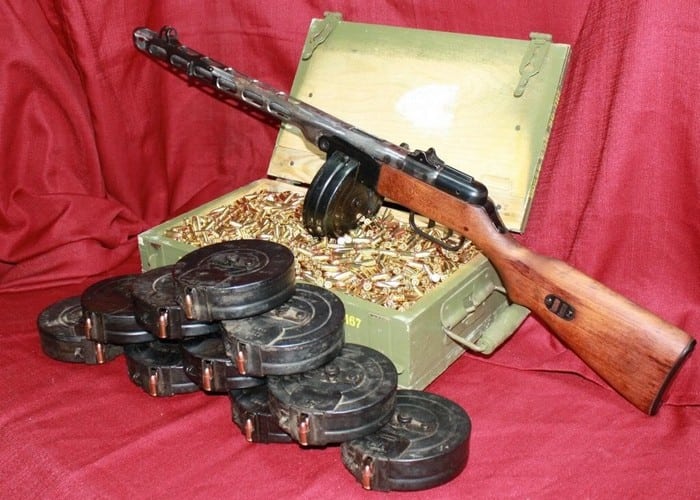

В массовое производство «ППШ 41» - автомат, устройство, чертеж и описание которого даны в тексте ниже, поступил в период осени 1941 г. А именно - в самый кульминационный военный период, когда в таком оружии сильно нуждалась Красная Армия. За счет того, что у такого устройства, как автомат «ППШ», была простая конструкция, не использовалась легированная сталь и сложные специальные инструменты, выпуск его был развернут на многих предприятиях страны, ранее не специализировавшихся на оружейном производстве.

Основную массу деталей такого оружия как автомат «ППШ», изготавливали по методу холодной штамповки с применением электрической и точечной сварки. Самой сложной и дорогой частью являлся барабанный магазин. Он был позаимствован у «ППД», к которому при эксплуатации была масса нареканий. Это немного задерживало выпуск такого оружия, как «ППШ» - автомат, чертежи которого представлены для ознакомления ниже. После модернизации барабанный магазин заменили секторной емкостью на 35 патронов, а соответствующий прицел — на перекидной, имеющий дальность стрельбы 100 и 200 м. За военные годы было выпущено около 5,4 миллиона пистолетов-пулеметов Шпагина. У данного оружия автоматика работает благодаря отдаче свободного затвора. При стрельбе канал ствола запирался массой свободного затвора, который поджимался пружиной (возвратно-боевой).

Устройство механизма ударно-спускового типа было таким, что благодаря ему можно было вести как пальбу одиночными выстрелами, так и автоматной очередью. Съемный магазин барабанного типа был рассчитан на 71 патрон, как и в пистолете-пулемете Дегтярева («ППД»). Приспособления для наведения открытого типа состояли из секторного прицела и мушки. Предохранитель ползункового типа расположен на рукоятке затвора. Это являлось немаловажной деталью. Также в данном случае имелось наличие переключателя огневого режима ползункового типа.

«ППШ» автомат: характеристики тактико-технические

Производился - 1941-1947 г.

Масса - без магазина 3,6 кг., со снаряженным - 5,3 кг.

Длина составляет 843 мм.

Калибр - 7,62 мм.

Патрон - 7,62*25 ТТ.

Дальность максимальная - 400м.

Скорострельность - 1000 выстр./мин.

Дальность прицельная от 200 до 250м.

Магазин : барабанный - 71 патрон, секторный - 35.

Чертежи автомата «ППШ 41»

Как уже было сказано, они разработаны советским конструктором Г. С. Шпагиным. Изображены они на нижеследующем фото.

Конструкция

Представляет собой «ППШ» автоматическое огнестрельное ручное оружие. Оно предназначено для ведения огня очередями и одиночными выстрелами. Работает автоматика за счет свободной отдачи затвора. Это немаловажное свойство в данном случае. Иными словами, перезарядка и экстракция гильзы происходит после выстрела за счет возврата незакрепленного затвора. Ведется огонь с заднего шептала, то есть перед выстрелом расположен затвор в заднем крайнем положении. Затем, после спуска, он идет вперед, после этого досылает патрон. Накалывание капсюля происходит в момент завершения последнего процесса. Во время выстрела затвор не фиксируется.

Такая схема нередко используется при разработке таких устройств, как пистолеты-пулеметы. Например, «Uzi» израильского производства работает по аналогичному принципу. При абсолютной простоте подобное решение требует применять затвор массивного типа, увеличивающий всю массу оружия. Помимо всего, оружие, которое использует подобную схему перезарядки, выстрелить может за счет сильного удара, к примеру, при падении. Если от удара затвор из переднего крайнего (нефиксированного) положения по направляющим откатится дальше окна патронной подачи с магазина или из заднего крайнего, то он сорвется со стопора.

Как и в оружии Дегтярева, у такого устройства, как автомат «ППШ», имеются: ствольная коробка, которая слита с кожухом ствола, свободный массивный затвор, на рукоятке заряжания которого расположен предохранитель, магазин дисковый. Также обладает он деревянной ложей. Но при всем этом «ППШ»-автомат является более технологичным. В данной модели в механической точной обработке нуждается только ствол, а затвор изготовлен был на токарном станке с дальнейшей грубой фрезеровкой. В таком оружии, как «ППШ» (автомат), производство почти всех остальных металлических деталей могут осуществлять штамповкой. Здесь же у кожуха ствола имеется компенсатор отдачи на переднем его конце. То есть в данном случае имеется скошенная пластина, обладающая отверстием для прохождения пули. От нее по бокам в кожухе есть окна сквозные. Они, благодаря реактивному действию пороховых газов при выстреле, существенно уменьшают эффект отдачи и "задирания" вверх ствола. В прицеле данной модели имеется всего 2 позиции. А именно - 200 и 100 м. "ППШ" с 1942 года комплектоваться стал не дисковым магазином, а секторным (коробчатым) на 35 патронов.

Это диктовалось определенными условиями. А именно тем, что магазины дискового типа были в производстве сложными, менее надежными. Также они требовали под конкретный экземпляр автомата подгонки. То есть данная деталь от иного такого же «ППШ» могла не подойти. Судя по военным фотографиям, магазины коробчатого типа в войсках встречаются только с 1944 года. Далее устройство автомата « ППШ» рассмотрим подробнее.

Ствол

Внутри данной детали имеется канал с четырьмя нарезами. Они вьются вверх слева направо. Также здесь имеется патронник с пульным входом. Он в нижней части обладает определенным скосом. Это - для задания направления движения патрона в патронник.

Данный ствол снаружи содержит:

• В передней части - закругление. Это для предохранения от забоин.
• Утолщенную часть. Для размещения в коробке ствольной.
• Выемку полукруглую на утолщенной части. Это для того, чтобы крепился ствол в соответствующей коробке.
• Выступ кольцевой. Для того чтобы ограничить процесс продвижения ствола при возврате на место. При этом также обеспечивается снижение восприятия ударов затвора.

Коробка ствольная

Данный элемент является основанием. На нем размещены следующие детали:

Намушник с мушкой.

Защелка коробки ствольной.

Антабка.

У ствольной коробки передняя часть служит кожухом, а задняя — крышкой затворной коробки.

В целом коробка ствольная состоит из:

Основания мушки для крепления на нее намушника.

Антабки для крепления ремня плечевого типа.

Колодки прицела.

Вкладышей для направления ствола.

Передней наклонной плоскости кожуха. Она является дульным тормозом.

Вырезов продольных на кожухе. Это для улучшения и облегчения циркуляции воздуха.

Окна в области дульного тормоза для обеспечения выхода пороховым газам.

Поперечного отверстия для соединительной оси.

Окон для выбрасывания гильз.

Упора пружины защелки.

Нижнего выступа. Это чтобы ограничить опускание задней области ствольной коробки.

Вырезов для предохранителя.

Двух боковых уступов (для того чтобы ограничить движение защелки).

Выреза для рукоятки затвора.

Защелка коробки ствольной

Данный элемент состоит из следующих деталей:

Колпачка.

Пружины.

Шпильки.

У колпачка имеется: зацеп с наклонной плоскостью; выступ верхний полукруглый; 2 отверстия боковых, чтобы проходила шпилька; загибы, благодаря которым направляется его движение и ограничивается перемещение его вперед; насечка на задней части для удобства при открывании.

Пружиной защелки является своеобразная деталь. Она выполняет определенную функцию. В данном случае это короткая цилиндрическая витая пружина.

Коробка затворная

Эта деталь обладает:

Своеобразными проушинами для соединения со ствольной коробкой.

Вырезом для магазина с окном.

Пазом вертикальным для защелки магазина.

Обоймой для соединения со спусковой коробкой и передней частью ложи.

Окном для разобщителя.

Отверстием для оси магазинной защелки.

Окном для шептала рычага спускового типа.

Отверстием овальным для выступа, расположенного в задней части коробки спусковой.

Окном (для того чтобы зацепить защелку ствольной коробки).

Хвостом с отверстием для соответствующего винта.

Окном для стержня направляющего.

Также следует знать, что внутри коробки затворной в ее передней части прикреплен отражатель. Он обладает определенной жесткостью.

Затвор

На данном собранном элементе располагаются следующие детали:

Ударник с клином.

Выбрасыватель с пружиной.

Рукоятка.

Предохранитель с пружиной и гнетком.

Сам же затвор содержит следующие детали:

Чашечку для помещения шляпки гильзы.

Паз вертикальный для выбрасывателя.

Взвод боевой для контакта с шепталом.

Паз продольный для пружины выбрасывателя.

Выемки боковые. Они облегчают движение затвора, сбор грязи и излишней смазки.

Поперечный задний срез для предотвращения удара защелки ствольной коробки о шляпку.

Канал со стержнем для пружины возвратно-боевого типа.

Досылатель патрона.

Паз для прохода отражателя.

Канал глухой в чашечке для ударника.

Паз поперечный с гнездом и выемом на рукоятке для размещения предохранителя с пружиной и гнетком.

Канал поперечный для клина ударника.

Состав возвратного механизма

Сюда включают:

• Направляющий стержень с соответствующей шайбой.
• Возвратно-боевую пружину.
• Амортизатор.

Состав ударно-спускового механизма

В данном случае требуется наличие:

• Ударника с клином.
• Возвратно-боевой пружины.
• Спускового рычага с осью.
• Переводчика огня.
• Пружины вышеуказанного рычага.
• Спускового крючка.
• Гнетка переводчика с соответствующей шпилькой.
• Пружины крючка спускового.
• Разобщителя с осью.
• Гнетка указанного крючка.
• Основания разобщителя.
• Пружины гнетка.
• Спусковой коробки.

Описание механизма патронной подачи

Здесь все довольно просто. Подача в патронник патронов обеспечивается досылателем, находящимся в затворе, и магазином, который позаимствован у «ППД».

Далее - механизм, осуществляющий запирание стволового канала. В данном случае также нет ничего сложного. Запирание стволового канала такого оружия, как автомат «ППШ», проводится за счет затворной массы и поджимающей силы пружины возвратно-боевого типа.

Состав механизма устранения отстрелянных гильз

Сюда включают наличие:

• Выбрасывателя.
• Отражателя.
• Пружины выбрасывателя.

Устройства предохранительного типа

Сюда входят определенные элементы. А именно:

• Предохранитель.
• Гнеток.
• Пружина предохранителя.

ППШ-41 был самым массовым пистолетом-пулеметом второй мировой войны. Он состоял на вооружении с 1941 по 1951 годы, а в некоторых странах его используют до сих пор.

В ходе Советско-Финской войны стало ясно, что роль пистолетов-пулемётов в современной войне в тридцатые годы недооценивалась. Пистолет-пулемет оказался весьма эффективным оружием ближнего боя, и при наличии достаточного количества пистолетов-пулеметов у обороняющихся атака наступающего противника как правило захлебывается.

Поэтому уже 6 января 1940 года, то есть, в самый разгар Зимней войны постановлением Комитета обороны на вооружение РККА вновь был принят ППД – пистолет-пулемёт Дегтярева.

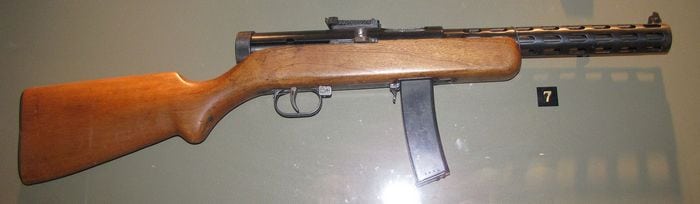

Пистолет-пулемёт Дегтярева.

Это была копия финского ПП Суоми. Созданного оружейником Аймо Лахти.

Пистолет-пулемёт Суоми.

Финский солдат с ПП Суоми.

Однако ППД был трудоемок в производстве – на его изготовление требовалось 13,7 часа, так что даже перевод с 22 января 1940 года цехов по выпуску ППД на трехсменный режим работы не давал возможности оснастить красноармейцев пистолетами-пулеметами в массовом порядке. Кроме того, ППД был довольно дорог – один пистолет-пулемет с комплектом ЗИП обходился в 900 рублей, что делало его сопоставимым по стоимости с пулеметом ДП-27, стоившим 1150 рублей. Поэтому Наркомат вооружения дал запрос оружейникам на создание пистолета-пулемёта, части которого могли бы быть изготовлены при минимальной механической обработке.

Георгий Семенович Шпагин

На конкурс были представлены пистолеты-пулемёты Шпагина и Шпитального – автора знаменитого ШКАСа. 4 октября 1940 г. СНК СССР принял постановление изготовить серию пистолетов-пулеметов Шпагина и Шпитального для сравнительных испытаний.

Пистолет-пулемет Б.Г. Шпитального

В ноябре 1940 г. было изготовлено 25 пистолетов-пулеметов Шпагина и 15 пистолетов-пулеметов Шпитального. В конце ноября 1940 г. начались полигонные испытания пистолетов-пулеметов систем Дегтярева, Шпагина и Шпитального, которые выявили преимущество пистолета-пулемёта Шпитального по тактико-техническим характеристикам. Так, пистолет-пулемет Шпитального имел на 3,3% большую начальную скорость и на 23% лучшую кучность. Кроме того, пистолет-пулемет Шпитального имел 97-патронный магазин. Однако с технологической точки зрения пистолет-пулемет Шпагина выглядел предпочтительнее. Кроме того, он оказался и надежнее – давал меньше задержек, а если таковые и появлялись, то были легко устраняемы.

Но, самое главное, пистолет-пулемет Шпитального требовал для своего изготовления еще больше времени, чем ППД – 25,3 часа. Шпагинский же пистолет-пулемет изготавливался за 5,6 часа. 21 декабря 1940 г. Комитет Обороны при СНК СССР принял постановление о принятии на вооружение Советской Армии пистолета-пулемета Шпагина. Ему было присвоено наименование «Пистолет-пулемет системы Шпагина образца 1941 года».

ППШ ранних выпусков с дисковым магазином на 71 патрон и секторным прицелом с десятью делениями для стрельбы на дистанцию от 50 до 500 м.

Устройство ППШ

По своему устройству пистолет-пулемет Шпагина относится к образцам самострельного автоматического оружия, работающего на принципе отдачи свободного затвора. Ударный" механизм ударникового типа работает от возвратно-боевой пружины.

Спусковой механизм допускает ведение как одиночного, так и непрерывного огня. Предохранитель смонтирован на рукоятке затвора и стопорит последний в заднем и переднем положениях.

1 – ствольная коробка с кожухом ствола. 2 – затворная коробка, 3 – ось, на которой ствольная коробка может вращаться при откидывании ее вовремя разборки. 4 – защёлка ствольной коробки. 5 – штифт. 6 – зацеп. 7– пружина защёлки. 8 – вкладыш. 9 – ствол. 10 – отверстие вкладыша. 11 – заклёпка.

Задняя часть ствольной коробки по существу является крышкой затворной коробки, а передняя часть – кожухом. Передняя часть кожуха образует дульный тормоз, передняя стенка которого приварена под углом. Вследствие этого дульный тормоз не только поглощает часть энергии отдачи, но и уменьшает отклонение оси канала ствола вверх при стрельбе.

Затвор ППШ

Затвор ППШ прикрывает канал ствола во время выстрела под действием возвратно-боевой пружины. Вследствие большой массы, затвор до момента вылета пули из ствола успевает пройти весьма незначительное расстояние, что предохраняет от появления поперечных разрывов гильз и от прорыва газов при стрельбе. В затворе собран ударник, удерживаемый от выпадения штифтом. Боёк ударника выступает на 1,1 – 1,3 мм.
Для ручного перезаряжания затвор снабжен рукояткой, запрессованной в его отверстие.
Экстракция и отражение стреляной гильзы производятся с помощью выбрасывателя, смонтированного на затворе, и отражателя, жестко закрепленного на дне затворной коробки; вылет гильзы вверх а вперед.

Возвратно-боевая пружина ППШ: 17 – стержень. 18 – ограничитель. 19 – шайба. 20 – амортизатор.

Возвратно-боевая пружина надевается на направл 17 и спирается задним концом на ограничитель 18, а передним – на шайбу 19. В целях удержания шайбы и ограничителя концы стержня развальцованы. При сборке конец стержня с шайбой вставляется в отверстие затвора, при этом шайба опирается на кольцевой уступ внутри отверстия, а ограничитель в отверстие затворной коробки. При движении затвора назад шайба скользит по направляющему стержню и сжимает возвратно-боевую пружину, при этом передний конец направляющего стержня проходит через отверстие затвора. Отход затвора назад ограничивается фибровым амортизатором 20, надеваемым при сборке на возвратно-боевую пружину с переднего конца. Амортизатор опирается на затворную коробку и смягчает действие удара затвора по последней.

Немецкий обер-лейтенант с нашим ППШ-41 во время Сталинградской битвы.

Немецкий офицер с ППШ

Предохранитель ППШ представляет собой ползун, имеющий возможность перемещаться вдоль рукоятки затвора. Он может устанавливаться в двух положениях, закрепляясь в установленном Положении гнетком с пружиной, при этом гнеток западает в лунки рукоятки. При отжатии предохранителя к затвору конец его входит в один из вырезов на боковой стенке ствольной коробки, застопоривая затвор.

MP41(r) – немецкая переделка ППШ под патрон Parabellum

При походном положении ППШ предохранитель удерживает затвор в переднем положении.
При смене магазина или при постановке на предохранитель заряженного пистолета-пулемета предохранитель вводится в задний вырез ствольной коробки. После снятия с предохранителя в последнем случае затвор несколько продвинется вперед под действием возвратно-боевой пружины и задержится на шептале; пистолет-пулемет будет готов к стрельбе.

ППШ-41 с секторным магазином на 35 патронов, прицелом в виде поворотного целика для стрельбы на 100 и 200 м, более надежной защелкой магазина, хромированной поверхностью канала ствола.

Производство ППШ началось осенью 1941 года. Благодаря простоте конструкции, отказу от применения легированных сталей и сложного специального инструмента их изготовление было развернуто на большом количестве предприятий, ранее не специализировавшихся на производстве оружия и вследствие этого не имевших ни специального оборудования, ни измерительного инструмента, ни достаточного количества квалифицированной рабочей силы. Это позволило в короткие сроки наладить массовое производство ППШ.

Несмотря на высокие качества ППШ, его конструкция в годы войны претерпела ряд изменений, продиктованных накапливаемым опытом боевой эксплуатации и условиями массового поточного производства. 12 февраля 1942 г. постановлением Государственного Комитета Обороны к пистолетам-пулеметам Шпагина был принят секторный магазин на 35 патронов. Однако опыт боевого применения показал, что секторные магазины, несмотря на все их положительные свойства, имеют недостаточную прочность. Они деформируются при переползании бойцов и при передвижении в окопах и ходах сообщения, в результате чего пистолеты-пулеметы отказывают в работе из-за неподачи очередного патрона. Для увеличения прочности магазина в ноябре 1943 г. была разработана конструкция секторного магазина, изготовленного из стального листа толщиной 1 мм вместо 0,5 мм.

Тем не менее, ППШ не удовлетворял всем требованиям военной экономики, и в 1943 году появился ещё более простой и технологичный пистолет-пулемет ППС-43.. Правда. вытеснить ППШ из Красой Армии он всё-таки не смог. Удалось это сделать лишь автомату Калашникова..

ППШ-41 был снят с вооружения Советской армии в 1951 году. После снятия с вооружения, пистолеты-пулеметы Шпагина продолжали поставляется просоветские государства по всему миру. Производился в Северной Корее под наименованием модель 49, в КНР – Тип 50, и во Вьетнаме – К-50.

Иностранные версии советского ППШ: югославский М49 и вьетнамский К-50

Американский солдат с трофейным ППШ

Говорят очень хорош при зачистке помещений

ППШ по американски

ППШ-41 или Пистолет-Пулемет Шпагина образца 1941 года заказывался для армии под индексом ГАУ 56-А-134. Главным конструктором пистолета-пулемета под патрон 7,62х25 мм ТТ является Шпагин Георгий Семёнович.

В 1940 году от Наркомата вооружения было данное техническое задание оружейникам по созданию нового пистолета-пулемета, который должен был превзойти ППД-34/40 по техническим характеристикам, а также возможности производить новый пистолет-пулемет на заводах не имеющих специализированного оборудования для производства огнестрельного оружия. Так осенью 1940 году комиссии Наркомата вооружения были представлены пистолеты пулемет от Б.Г. Шпитального и Г.С. Шпагин. Первый ППШ появился на свет в августе 1940 года, а в октябре 1940 года была изготовлена первая опытная партии из 25 штук. После полигонных испытаний и проверки эффективности было рекомендовано принять на вооружение пистолет-пулемет системы Шпагина. За время испытаний из одного образца ППШ было произведено 30 000 выстрелов, после чего ППШ продолжал показывать удовлетворительные результаты по кучности. Пистолет-пулемет не чистили на протяжении 5000 патронов на сухую без смазки, так же подвергали искусственному запылении после чего сохранял безотказность и надежность. По мнению автора статьи за основу для ППШ был выбран пистолет-пулемет Дегтярева, так как ППД был первым пистолетом-пулеметом (дисковой магазин от ППД, кожух для ствола, деревянное ложе, режим огня, секторный прицел). Диски от ППШ и ППД не взаимозаменяемые.

ППШ образца 1941 года был принят на вооружение 21 декабря 1940 года. До конца 1941 года было произведено 90 000 автоматов, а за 1942 год фронт получил еще 1,5млн пистолетов-пулеметов.

ППШ-41 имел автоматику, работающую за счет отдачи свободного затвора. Пере выстрелом боец взводил затвора на заднее шептало. После спуска затвор под действием силы сжатой пружины устремлялся вперед подхватывая патрон из рожка или диска и досылает его в патронник с одновременным ударом бойка по капсюлю. Во время выстрела гильза толкает затвора назад, что бы он совершил новый цикл. Так как скорость вылета пули выше скорости отката затвора, то вылет пули происходит раньше экстракции гильзы. Затвор выдергивает гильзу и отражает ее из корпуса автомата. Пистолет-пулемет Шпагина имеет возможность вести автоматический режим огня-очередями. А так же полуавтоматический режим огня-одиночными спусками. Безопасность ППШ-41 обеспечивает предохранитель, которые интегрирован в сам рычаг затвора, который позволяет ставить затвор на предохранитель в двух положениях (взведённом и не взведённом положении).

ППШ имеет дульный тормоз-компенсатор уменьшающий отдачу и задирание ствол при стрельбе, что увеличивает кучность при стрельбе очередями. Дульный тормоз-компенсатор очень продуман, так как он изготавливается при холодной штамповке кожуха для ствола и не прикасается к стволу.

Разборка и автоматика ППШ в разрезе.

Деревянный приклад в основном изготавливали из березы. В торце приклада находился пеналов котором находился ЗИП для ухода за автоматом. Для прицеливания имелся секторный прицел. В первые дни войны использовался откидной прицел с делением от 50 до 500 метров с шагом по 50 метров, который в дальнейшем был заменен прицелом с положением на 100 и 200 метров. Ограничение в 200 метров не означает его мало эффективность-это решение было высших армейских чиновников, что большая прицельная возможность увеличит расход боеприпасов. Данное решение было со сменой 500 метрового прицела на 200 метровый, так как часто приходилось обстреливать колоны противников на удалении или вести огонь в полях. Ствольная коробка была единым целым с кожухом ствола и производилась холодной штамповкой. Кожух ствола обеспечивал сохран ствола от различных ударов, а также уберегал руки бойца от ожогов.

Для питание патронами ППШ-41 использовались магазинные диски от ППД-40 на 71 патрон-индекс ГРАУ 56-М-134Д . Но в боевых условиях они были капризны и не удобны и дороги при производстве. Еще одним важным недостатком дисков являлось их не взаимозаменяемость. Один диск от ППШ мог не подходить к другому пистолету-пулемету, что во время боя явно мешало использовать БК соседнего бойца. Так при отправке на фронт к ППШ подбирали-подгоняли 2 диска. Данная болезнь совместимости дисков через год была решена. «Забивка» патронами во время боя вызвало проблемы, так как для этого надо открыть диск, взвести пружинный механизм и расставить патроны в улитке-потом закрыть его. В конце 1942 году для фронта стали поставлять двухрядные рожки на 35 патронов-индекс ГРАУ 56-М-134Ж. Новые рожки были более удобней и надежней дисковых магазинов, хоть и уступали по емкости патронов. С рожками было проще в плане снаряжения во время боя, да и у товарища можно было одолжить парочку «рогов». Для удобства заряжания рожков можно использовать кнопочный механизм, который сбережет руки нагрузок при «забивке» рожков патронами.

Для производства ППШ требовалось 13,9 кг металла и 7,3 часа работы токаря. ППШ-41 могли производить не профильные цеха и мало квалифицированных сотрудников, основное требование было при изготовлении ствола и затвора.

ППШ-41 обеспечивал эффективный бой до 200 метров. При больших расстояниях увеличивался расход боеприпасов. ППШ-41 имел скорость вылета патрона 500 м/с, против 380 у/с у его немецкого соперника, что позволяло вести более эффективный огонь с сохранением убойности пули. Пистолет-пулемет имел очень высокую скорострельность в своем классе-1000 выстрелов в минуту. За свою скорострельность ППШ получил прозвище «пожиратель патронов». Большая скорострельность могла привезти к заклинивание, но обеспечивало высокую плотность огня.

При ведении огня бойцу надо было быть внимательным, если рядом с ним находились его товарищи, так как при выстреле в разные стороны вылетала струя газа из дульного тормоза 1,5-2 метра, которая могла порвать барабанную перепонку. ППШ обладает хорошей скорострельность, что показывает его родной брат ВПО-135, так что малая кучность при стрельбе является мифом.

Во время войны ППШ-41 хотели заменить на ППС-43 , но так и не смогли, так как производство ППШ было налажено и в этот производственный цикл не стоило вмешиваться.

За время войны было произведено более 6 млн. пистолет-пулеметов система Шпагина. После ВОВ войны его постепенно стали заменять на автомат Калашникова. Автомат поставляли в дружественные страны СССР: Северная Корея, Вьетнам, страны Африки, ОВД. Порядка 10 стран наладили производство ППШ или конструктивно похожие пистолеты пулеметы.

На территории РФ остатки законсервированных на военных складах ППШ-41 стали переделывать для гражданского населения. Так появился карабин ВПО-135, ППШ-О, а также пневматические газобаллонные винтовки 4,5мм ВПО-512 ППШ-М «Папаша» и МР-562К «ППШ».

1 469

В фильмах про Великую отечественную войну наших красноармейцев, как правило, вооружают пистолетами-пулеметами ППШ, а немецких солдат — всенепременно угловатыми МП. В какой-то мере это соответствовало реальности, с учетом того, что данный вид автоматического оружия, рассчитанного на стрельбу пистолетными патронами как одиночными выстрелами, так и очередями, был одним из самых массовых. Но возник-то он не в конце ІІ-й мировой войны, а за 25 лет до ее начала.

Первая мировая война стала испытанием для многих европейских государств и реальной проверкой их вооружения. В 1914 году все армии испытывали нехватку легкого механического оружия, даже переделывали станковые пулеметы в ручные, которыми индивидуально оснащались пехотинцы. Исключительно нехватку такого типа оружия ощущала армия Италии, солдатам которой доводилось воевать в горных условиях.

Самый 1-й пистолет-пулемет представил в 1915 г. итальянский инженер-конструктор Авель Ревелли. Он сберег в своей конструкции много свойств привычного «станкача» — спаренные 9-мм стволы, с упором казенников в затыльник с двумя ручками, в которые было встроено пусковое устройство, обеспечивающее ведение огня из всего ствола по очереди либо с обеих совместно. Для работы автоматики Авель Ревелли применял отдачу затвора, откат которого замедлялся трением специально предусмотренных затворных выступлений в пазах ствольной коробки (канавки Ревелли).

Производство нового вида вооружения довольно стремительно наладили на заводах фирмы «Вилар-Пероза» и «Фиат», и уже в конце 1916 г. им оснастили большую часть пехотинцев и экипажи боевых дирижаблей. Впрочем, в скором времени выяснилось, что пистолет-пулемет конструктора Авеля Ревелли сложный, массивный, ему присущ непомерный расход боеприпасов, а точность ведения огня была крайне неудовлетворительной. В итоге итальянцы были вынуждены прекратить выпуск двуствольных автоматических монстров.

Германия, конечно, не развивалась значительно быстрее своих противников во времени, но опередила их в качественном плане. Запатентованный конструктором Хуго Шмайссером в декабре 1917 г. пистолет МП-18 представлял собой довольно продуманную до тонкостей конструкцию, которая позже была скопирована во многих европейских странах. Основное устройство автоматики было схожим с итальянским, но без приостановки отката затвора трением, что разрешило упростить механизм оружия. Наружно МП-18 напоминал сокращенный карабин, со стволом, прикрытым металлическим кожухом. Ствольная коробка помещалась в привычном деревянном ложе с традиционным цевьем и примером. Барабанный магазин, заимствованный у пистолета «Парабеллум» образца 1917 г., умещал 32 патрона. Спусковой механизм обеспечивал стрельбу только в механическом режиме, следовательно МП-18 оказался крайне небережливым. До конца боевых действий фабрика Бергмана выпустила 17 тысяч единиц пистолетов-пулеметов, огромная часть которых, правда, так и не успела попасть в действующую армию.

В нашем государстве первый пистолет-пулемет, или как его еще называли — «легкий карабин», сделал в 1927 г. непосредственно под патрон широко распространенного тогда пистолета системы «наган» известный оружейник Федор Васильевич Токарев. Впрочем, испытания показали негодность настолько маломощных боеприпасов.

В 1929 г. похожее оружие изготовил Василий Александрович Дегтярев. По сути дела, это был несколько уменьшенный образец его же ручного пулемета ДП — боеприпасы размещались в новом дисковом магазине вместимостью 44 патрона, который устанавливался на ствольной коробке, запирание казенной части производилось затвором с раздвижными рабочими боевыми личинками. Модель конструктора Василия Дегтярева забраковали, указав в комментарии к принятому решению на большой вес и чрезмерно высокий темп ведения огня. ДО 1932 г. конструктор закончил работу над иным, вовсе иным пистолетом-пулеметом, который спустя 3 года и был принят для вооружения командного состава Красной Армии.

В 1940 г. наша армия имела в своем распоряжении пистолеты-пулеметы системы Дегтярева (ППД). Сколь результативно было это оружие, показала советско-финляндская война. Позже разработками новых моделей занялись Борис Гаврилович Шпитальный и Георгий Семенович Шпагин. В результате полигонных испытаний опытных примеров выяснилось, что «пистолет-пулемет Бориса Шпитального необходимо доработать», а пистолет-пулемет Георгия Шпагина был рекомендован в качестве основного оружия для вооружения Красной Армии вместо ППД.

Взяв за основу ППД, Георгий Шпагин замыслил оружие, по устройству максимально примитивное по техническим показателям, что и удалось в конечном варианте. В опытном варианте через несколько месяцев было 87 деталей, это при том, что в ППД их было 95.

Созданный Георгием Шпагиным пистолет-пулемет работал по тезису свободного затвора, в передней части которого имелся кольцевой поршень, который охватывал заднюю часть ствола. В капсюль патрона, который подавался в магазин, ударял прыток, прикрепленный на затворе. Спусковой механизм рассчитан на ведение стрельбы одиночными выстрелами и очередями, но без залпового ограничения. Для увеличения точности Георгий Шпагин срезал передний конец кожуха ствола — при стрельбе пороховые газы, ударяясь о него, отчасти гасили силу отдачи, тяготившуюся откидывать оружие назад и вверх. В декабре 1940 г. ППШ приняли на вооружение Красной Армии.

ТТХ ППШ-41

• Длина: 843 мм.
• Емкость магазина: 35 патронов в секторном магазине или 71 патрон в барабанном магазине.
• Калибр: 7,62×25 мм TT.
• Вес: 5,45 кг с барабаном; 4,3 кг с рожком; 3,63 кг без магазина.
• Эффективная дальность: примерно 200 метров очередями, до 300 м одиночными выстрелами.
• Темп стрельбы: 900 выстрелов в минуту.

Достоинства:

• Высокая надежность, стреляет независимо от условий, даже в сильный мороз. Боек в очень сильный мороз надежно разбивает капсюль, а деревянный приклад не позволяет рукам «примерзать».
• Дальность стрельбы примерно в два раза больше, чем у основного конкурента MP 38/40.
• Высокая скорострельность создавала высокую плотность огня.

Недостатки:

• Несколько громоздкий и тяжелый. С магазином барабанного типа очень неудобно носить за спиной.
• Долгое заряжание магазина барабанного типа, как правило магазины заряжали до боя. «Боялся» мелких частиц пыли гораздо больше, чем винтовка; покрытый толстым слоем мелкой пыли, начинал давать осечку.
• Возможность произведения случайного выстрела при падении с высоты на твердую поверхность.
• Высокая скорострельность при недостатке боеприпасов переходила в недостаток.
• Патрон бутылочной формы довольно часто перекашивало в момент подачи из магазина в патронник.

Но даже с этими, казалось бы, значительными недостатками по точности, дальности и надежности ППШ во много раз превосходил все имеющиеся на то время типы пистолетов-пулеметов американского, немецкого, австрийского, итальянского и английского производства.

За время войны оружие неоднократно усовершенствовалось. Первый ППШ был снабжен специальным секторным прицелом, рассчитанным на прицельную стрельбу до 500 метров, но как показала практика, эффективным применение оружия было лишь на дальности до 200 метров. С учетом этого секторный прицел был полностью заменен простым в производстве, а также пристрелке L-образным оборачивающимся целиком для стрельбы на 100 метров и свыше 100 метров. Опыт боевых действий подтвердил, что такой прицел не снижает основных качеств оружия. Кроме внесения изменений в прицел, был внесен еще ряд мелких изменений.

ППШ был самым распространенным автоматическим оружием пехоты Красной Армии в годы Великой Отечественной. Им были вооружены танкисты, артиллеристы, десантники, разведчики, саперы, связисты. Широко применялся партизанами на оккупированной гитлеровцами территории.

ППШ широко применялся не только в Красной Армии, но и в германской тоже. Чаще всего им вооружались войска СС. На вооружении армии вермахта состоял как массовый 7,62-миллиметровый ППШ, так и переделанный под патрон 9х19 миллиметров «Парабеллум». Причем переделка в обратном направлении также допускалась, необходимо было лишь сменить переходник магазина и ствол.

ППШ-41 – это пистолет-пулемет системы Шпагина под патрон 7,62 мм, разработанный и принятый на вооружение Красной Армии в конце 1940 года. Отличался высокой надежностью и скорострельностью. Простота конструкции позволяла производить его на непрофильных предприятиях. Этот ПП стал самым массовым автоматическим оружием во время Великой Отечественной Войны (ВОВ) в рядах вооруженных сил СССР.

Трофейные ППШ использовались в немецких частях, переделанные . А барабанной дробью его иногда называли из-за ну очень высокой громкости выстрела.

Причины и процесс создания

Делая выводы из Советско–Финской войны (1939 – 1940) руководство СССР дало приказ о разработке современного и технологичного пистолета-пулемета (ПП). Новое оружие должно было соответствовать по боевым характеристикам ППД-34/40 (ПП Дегтярева), но быть проще в производстве.

К осени 40 года комиссии Наркомата вооружения представили свои проекты Г. Шпагин и Б. Шпитальный.

В конце ноября конструкторское бюро Шпагина произвело 25 изделий, КБ Шпитального – 15 единиц, предназначенных для тестов тактико-технических характеристик. Вместе с представленными образцами, в тестах участвовал и ППД-40.

Испытания представляли из себя проверку на прочность конструкции, кучность стрельбы, боевую скорострельность и масса-габаритные характеристики.

К концу проводимых испытаний комиссия резюмировала, что пистолет-пулемет Шпагина больше подходит для нужд советских вооруженных сил. Так как он обладает лучшей надежностью, его детали меньше поддаются износу, при массе равной ППД проще в производстве, ненамного уступает ПП Шпитального в кучности и емкости магазина (но он при этом весит на 1,5 кг больше).

В результате, в декабре 1940 года был подписан указ о принятии ПП Шпагина и началу его производства. Проект представленный Шпитальным отправили на доработку, аргументируя низкой надежностью автоматики.

Описание и тактико-технические характеристики

Принцип работы автоматики пулемета Шпагина основан на свободно ходящем затворе и применении энергии отдачи. Боевая пружина взводится и активируется при нажатии пускового крючка. После она распрямляется, что приводит к смещению затвора вперед и проколу гильзы патрона.

После выстрела затвор, за счет пороховых газов, отходит на исходную позицию.

Стреляная гильза вылетает и на ее место встает новый заряд. Питание боеприпасов происходит из магазина барабанного и секторного типа. Предохранитель крючкового типа. Вокруг ствола металлический кожух с овальными отверстиями и скосом на конце. Это нововведение Шпагина защищало руки бойца от ожогов и одновременно работало компенсатором отдачи.

Рассматривая крупномасштабный разрезной план пистолета-пулемета ППШ образца 41 года можно обратить внимание, что изображенные на нем детали предельно просты и надежны.

Такие особенности конструкции позволяют собирать его на непрофильных производственных линиях. Например, на тракторных заводах. Вся конструкция выполнена из стали, приклад деревянный (в основном из березы). Детали выполняются путем холодной штамповки и электросварки.

ПП Шпагина имеет следующие технические параметры:

• Вес: Без магазина – 3,6 кг. С магазином барабанного типа – 5,3. С секторным – 4,15 кг;
• Длина: всего изделия – 84,3 сантиметра, ствола – 26,9 см;
• Используемый боеприпас: 7,62х25 мм ТТ, пистолетный;
• Калибр: 7,62 мм;
• Скорость стрельбы: до 1000 в/мин;
• Начальная скорость пули: 500 м/с;
• Режим стрельбы: автоматический, полуавтоматический;
• Дистанция стрельбы макс/эффективная: 500 м / 200 – 300 метров;
• Тип питания: барабанный (71 патр.) и секторный (35 патр.);
• Прицельные приспособления: статический, открытого типа на 100 м и оснащенный откидной строкой – 200 м.

Преимущества и недостатки

Как и большинство видов оружия, сконструированного перед началом и в ходе Великой Отечественной, ППШ был предельно прост и эффективен. Это оружие по достоинству оценили не только советские бойцы, но и солдаты Стран союзниц и даже в Вермахте.

Были у пулемета Шпагина и недостатки, часть из них исправили уже в 1942 году.

Кратко о преимуществах

• Простота производства. ППШ собирали из запчастей, выполненных путем холодной штамповки и точечной сварки. Это не требовало ручной доработки и позволяло экономить время на станкочасах. ППШ собирались даже белорусскими партизанами из деталей, выполненных в кустарных условиях, без чертежей;
• Высокий темп стрельбы. Барабанный магазин отстреливался секунд за десять, что позволяло создать высокую плотность огня на короткой дистанции, заливая противника раскаленным свинцом. В основном ПП применялись в условиях кинжального боя: зачистка окопов во время танковых десантов, городские бои. В частности, для сражений в условиях городской застройки, использовался ППШ-41 с секторным магазином, который увеличивал мобильность военнослужащего.

Кратко о недостатках

• Высокий вес и неудобство. У простой конструкции ППШ выявился серьезный недостаток – большой вес. Он составлял 5,3 кг со снаряженным барабанным магазином. В придачу боец нес с собой еще боекомплект и 2 запасные обоймы. Частично проблему решили вводом менее габаритного, секторного, магазина. Он имел меньшую массу и занимал намного меньше пространства;
• Барабаны одного ППШ не подходили к другому. Холодная штамповка хоть и давала быстрый темп выпуска изделий, но делала каждый образец уникальным. В частности, это касалось элементов патронного питания. При его утере было крайне сложно найти замену, а с учетом, что вместе с каждым стволом производилось всего 3 магазина, это создавало реальную проблему;
• Высокая скорострельность приводила к быстро заканчивающемуся боекомплекту. По факту боец нес с собой 3 снаряженных барабана. В общей сложности 223 патрона. С темпом стрельбы в 1000 выстрелов в минуту, патроны расходовались очень быстро. После чего солдат должен был начинать снаряжение обоймы новыми боеприпасами. В условиях текущего огневого контакта это весьма затруднительно. Усугубляло ситуацию и проблемное снаряжение магазина патронами. Это было сложно и при перекосе даже одного патрона приходилось начинать все сначала.
• Некоторые конструкторские недоработки: самострел при падении, выпадение магазина из крепления;
• Простота в изготовлении не означала высокой износостойкости деталей, это приводило к потере надежности автомата. В условиях сражений это было немаловажным фактором. Бои происходили в городских условиях, на пересеченной местности, в окопах. Все эти места не отличались чистотой. В основном данная претензия относится к непрофильным заводам.

Почему не ППД

Советское командование никогда не относилось серьезно к ПП. Оно считалось оружием полиции и жандармов. Однако некоторые советские конструкторы в инициативном порядке разрабатывали проекты своих пистолетов-пулеметов.

Одним из этих людей был Дегтярев. Его ППД-34 года производился серийно и в основном стоял на службе в рядах пограничной службы НКВД.

После Зимней войны с финнами, которые массово применяли ПП “Суоми”. Руководство Красной армии в срочном порядке поручило Дегтяреву доработать ППД-34.

И зимой 1940 года он представил новую модификацию своего проекта – ППД-40.

К началу ВОВ выпустили около 90 тысяч его экземпляров.

Одновременно с этим Сталин поручил привлечь лучших оружейников к созданию нового ПП, который был бы проще в производстве, но сохранял боевые качества ППД-40. Сам сложен. Для его создания необходимо высокоточное оборудование и ручная шлифовка.

История ППШ во время Второй мировой

Пистолет-пулемет Шпагина, он же ППШ-41, стал самым распространенным автоматическим личным оружием солдат РККА (Рабоче-крестьянской Красной Армии).

Был распространен в различных родах войск: пехота, гвардейские части, авиадесантные группы. Активно пользовались им и партизаны, действующие на оккупированной немцами территории.

Даже германские солдаты охотно использовали его, взамен MP-38/40.

Свои ППШ были и у РОА (Русская Освободительная Армия) Власова.

Простота обращения позволила сократить срок обучения новобранцев. А это важно в условиях военных действий.

Пользуясь высокой скорострельностью, подавляли вражеских солдат огнем, который не оставлял им шансов выжить.

Он отлично показал себя в городских сражения. Боевым крещением этого оружия можно назвать Сталинградскую битву. Ожесточенное сражение за город, проходило в условиях плотной застройки и многочисленных замкнутых пространствах.

В такого рода боях, главное скорострельность и возможность подавить противника непрерывным огнем. Тоже происходило и в Харькове, и весной 1945 года в Берлине.

Варианты и модификации

В ходе своего долгого существования, ППШ не раз модифицировали, а по миру распространилось огромное количество видов этого автомата.

Все их перечислить невозможно по причине широкого распространения и бесконтрольного перемещения данного ПП.

Официально он поставлялся в такие страны как Китай, Вьетнам, Польша и Куба.

1. ППШ-41 обр. 1941 г. – первый образец. Оснащался только барабанным магазином и прицелом, рассчитанным на стрельбу на расстояние до 500 м.
2. ППШ-41 обр. 1942 года – отличается от модели 41 года хромированным каналом ствола (Увеличивает износостойкость.), более надежным креплением обоймы и устранением непроизвольного выстрела, при падении. Снабжался прицельным приспособлением для стрельбы на 100 – 200 метров. Магазин секторный, выполненный из стали толщиной 0,5 мм (Позже – 1 мм);
3. ППШ-2. В 1943 году был объявлен конкурс на разработку нового пистолета-пулемета, который должен был стать заменой ППШ. Основными требованиями были сохранение боевых качеств, уменьшение массы и габаритов. Представленное Шпагиным изделие хоть и было еще больше упрощено в производстве, не удовлетворяло требованиям. Выбор пал на проект оружейника Судакова.

Кустарные и полукустарные модели:

1. “Изделие № 86” – изготавливались в Кандалакше на территории завода номер 310. До получения чертежей было выпущено 100 изделий. Все они выполнялись вручную и их детали не были взаимозаменяемыми. Как и серийные образцы, автомат оснащался барабанным магазином;
2. Множество образцов пистолета-пулемета Шпагина изготовлены в мастерских различных партизанских отрядов, действовавших на территории Белоруссии;
3. Jelen – Хорватская полукустарная модификация, которую активно применяли в войнах на Балканском полуострове.

В рядах Третьего Рейха:

1. MP.41(r) – трофейный ППШ-41 переделанный под распространенный у немцев пистолетный патрон 9х19 “Parabellum”. У оружия заменялся ствол и приемник для обойм от MP-38/40. Всего переделали около 10 000 штук.

Во время Второй Мировой Войны и после ее окончания ППШ производился на территории многих стран. Среди них был Китай, Югославия, Иран, Хорватия, Вьетнам, Венгрия, Северная Корея и др.

В основном это был обычный пистолет-пулемет Шпагина. Только в редких случаях проводились незначительные модификации, под реалии местного промышленного потенциала.

Конвертационные варианты

1. PPS-50 – Производится фирмой “Pletta”. Использует боеприпас малого калибра – .22 LR;
2. SR-41 Semi-Auto Rifle – Выпускается американской оружейной компанией “Inter-Ordnance of America”. Есть модификация под патрон 7,62х25 и 9х19 мм. Обладает увеличенной длиной ствола. Американские ценители оружия всегда лестно отзывались о ППШ-41.
3. SKL-41 – разработка под патрон 9х19. Начало производства 2003 г.
4. PPSH 41 SemiAuto – самозарядная модификация, использующая 7,62х25 патрон. Ключевая особенность удлиненный ствол (до 16 дюймов), кожух без специфических и узнаваемых овальных отверстий. Стрельба происходит с закрытым затвором. Производится американской фирмой “Allied Armament”;
5. ВПО-135 – Патрон 7,62х25. Система: самозарядный карабин. Дата разработки: 2013 год. Выпускается заводом “Молот”;
6. ППШ-О – Патрон 7,62х25. Система: самозарядный карабин. Дата разработки: 2013 год. Выпускается Ковровским заводом имени Дегтярева;
7. МР-562К «ППШ» – пневматический вариант, разработанный на Ижевском заводе. Стреляет 4,5 мм металлическими шариками. Может вести огонь очередью.

Мифы и легенды о ППШ

Вокруг каждого оружия собирается огромное количество мифов, связанных с ним или создавшими его людьми. Автомат Шпагина не исключение.

Вот лишь малая часть этих легенд:

• ППШ копия финского автомата “Суоми”. Это не так. Хоть и наблюдается внешнее сходство, но только внешнее. Внутренний механизм различен;
• Нехватка автоматического оружия у Советских солдат и напротив большое количество такого оружия у немцев. Такой же миф ”одна винтовка на пять бойцов”. Немцы часто пользовались трофейными ПП, как раз из-за нехватки у них оружия такого класса;
• ППШ-41 – лучший пистолет пулемет Великой отечественной. Правда в том, что он таким был до выпуска ;
• Послдедняя страна снявшая ППШ-41 с вооружения является Белоруссия. Произошло это в 2003 году.
