В первой половине 70-х на территории США началась постепенная ликвидация позиций ранее развернутых ЗРК. В первую очередь это было связано с тем, что основным средством доставки советского ядерного стали МБР, защитой от которых ЗУР служить не могли. Эксперименты по использованию в качестве средства ПРО модернизированного ЗРК MIM-14 "Найк-Геркулес" показали, что ЗУР этого комплекса, несмотря на досягаемость по высоте 30 км и применению ядерной БЧ, не обеспечивают эффективного перехвата боеголовок МБР.

К 1974 году все ЗРК «Найк-Геркулес», за исключением батарей во Флориде и на Аляске, были сняты с боевого дежурства в США. Тем самым завершилась история централизованной американской ПВО, опиравшейся на ЗРК.

Впоследствии с начала 70-х до наших дней основные задачи противовоздушной обороны Северной Америки решались с помощью истребителей-перехватчиков ().

Но это не означало, что в США не велись работы по созданию перспективных ЗРК. Дальнобойный и высотный "Найк-Геркулес" имел существенные ограничения по мобильности, кроме того он не мог бороться с маловысотными целями, минимальная высота поражения ЗУР MIM-14 Nike-Hercules составляла 1,5 км.

В начале 60-х на вооружение подразделений ПВО сухопутных войск и Корпуса морской пехоты США поступил весьма удачный ЗРК средней дальности MIM-23 HAWK (). Несмотря на то, что на американской территории этот комплекс практически не привлекался к несению боевого дежурства, он получил широкое распространение в армиях стран-союзников США.

Положительными качествами ЗРК «Хок» стали: хорошая мобильность, относительная простота и невысокая стоимость (по сравнению с «Найк-Геркулес»). Комплекс был достаточно эффективен против маловысотных целей. Для наведения ЗУР на цель использовалось полуактивное радиолокационное наведение, что было большим достижением для того времени.

Станция наведения ЗРК MIM-23 HAWK

Вскоре после принятия на вооружение первого варианта встал вопрос о повышении возможностей и надёжности ЗРК. Первые зенитные ракетные комплексы новой модификации Improved HAWK («Усовершенствованный Хок») поступили в войска в 1972 году, часть комплексов была смонтирована на самоходных шасси.

Батарея ЗРК Improved HAWK на марше

Основой модернизированного ЗРК «Хок» стала ракета модификации MIM-23B. Она получила обновленное радиоэлектронное оборудование и новый твердотопливный двигатель. Конструкция ракеты и как следствие габариты остались прежними, однако увеличилась стартовая масса. Потяжелев до 625 килограммов, модернизированная ракета расширила свои возможности. Теперь дальность перехвата находилась в пределах от 1 до 40 километров, высота - от 30 метров до 18 км. Новый твердотопливный двигатель обеспечил ракете MIM-23B максимальную скорость до 900 м/с.

Зенитные ракетные комплексы MIM-23 HAWK поставлялись в 25 стран Европы, Ближнего Востока, Азии и Африки. В общей сложности было изготовлено несколько сотен ЗРК и около 40 тыс. ракет нескольких модификаций. ЗРК этого типа активно использовался в ходе боевых действий на Ближнем Востоке и в Северной Африке.

Комплекс MIM-23 HAWK продемонстрировал пример редкого долголетия. Так, Корпус морской пехоты США последним в американских вооруженных силах окончательно прекратил использование всех систем семейства MIM-23 только в начале двухтысячных годов (его примерный аналог - маловысотный С-125, эксплуатировался в ПВО РФ до середины 90-х). А в ряде стран, пройдя несколько модернизаций, он несёт боевое дежурство до сих пор, находясь в эксплуатации полвека. Несмотря на возраст, ЗРК семейства MIM-23 до сих пор остаются одними из самых распространенных зенитных систем своего класса.

В Великобритании в начале 60-х на вооружение был принят ЗРК Bloodhound который по своим характеристикам максимальной дальности и высоты поражения соответствовал американскому «Хок», но был в отличие от него более громоздким и не мог эффективно применяться по интенсивно маневрирующим целям. Ещё на стадии проектирования ЗУР подразумевалось, что основными целями для него будут советские дальние бомбардировщики.

ЗУР Bloodhound

В качестве двигательной установки для ракеты «Бладхаунд» использовались два прямоточных воздушно-реактивных двигателя (ПВРД). Двигатели были установлены над и под фюзеляжем ракеты, что существенно повышало лобовое сопротивление. Так как прямоточные двигатели могли эффективно работать лишь на скоростях от 1М, для запуска ЗУР использовались четыре твердотопливных ускорителя, расположенные попарно на боковых поверхностях ракеты. Ускорители разгоняли ракету до скорости, при которой начинали работать прямоточные двигатели, после чего сбрасывались. Управление ракетой осуществлялось с помощью полуактивной радиолокационной системы наведения.

Первоначально все ЗРК Bloodhound были развёрнуты в окрестностях британских военно-воздушных баз. Но после появления в 1965 году радикально улучшенной ракеты Bloodhound» Mk II с дальностью до 85 км они применялись для обеспечения ПВО британской Рейнской армии в Германии. Боевая служба «Бладхаундов» на родине продолжалась до 1990 года. Кроме Великобритании, они несли боевое дежурство в Сингапуре, Австралии и Швеции. Дольше всего «Бладхаунды» оставались именно на шведской службе - последние ракеты были списаны в 1999 году, спустя почти 40 лет после принятия на вооружение.

Первые зенитные ракетные системы С-25 и С-75, разработанные в СССР, успешно решали основную задачу, поставленную при их создании, - обеспечить поражение высокоскоростных высотных целей, недоступных для ствольной зенитной артиллерии и сложных для осуществления перехвата истребительной авиацией. При этом в полигонных условиях была достигнута столь высокая эффективность применения нового оружия, что у заказчиков возникло вполне обоснованное стремление обеспечить возможность его применения во всем диапазоне скоростей и высот, на котором могла действовать авиация вероятного противника. Между тем минимальная высота зон поражения комплексов С-25 и С-75 составляла 1-3 км, что соответствовало тактико-техническим требованиям, сформированным в начале пятидесятых годов. Результаты анализа возможного хода предстоящих военных операций указывали на то, что по мере насыщения обороны этими зенитными ракетными комплексами ударная авиация может перейти к действиям на малых высотах (что впоследствии и произошло).

В целях ускорения работ при формировании технического облика нового советского маловысотного ЗРК широко использовался опыт разработки ранее созданных систем. Для определения положения самолета-цели и радиоуправляемой ракеты использовали разностный метод с линейным сканированием воздушного пространства, аналогично реализованному в комплексах С-25 и С-75.

Принятие на вооружение нового советского комплекса получившего обозначение С-125 () практически совпало по времени с американским MIM-23 HAWK. Но, в отличие от ранее созданных в СССР ЗРК, ракета для нового комплекса изначально проектировалась с твердотопливным двигателем. Это позволило существенно облегчить и упростить эксплуатацию и обслуживание ЗУР. Кроме того по сравнению С-75 была повышена мобильность комплекса и количество ракет на ПУ доведено до двух.

ПУ ЗРК С-125

Вся аппаратура ЗРК размещена в буксируемых автомобильных прицепах и полуприцепах, что обеспечивало размещение дивизиона на площадке размерами 200х200 м.

Вскоре после принятия С-125 на вооружение начались работы по модернизации, усовершенствованный вариант ЗРК получил наименование ЗРК С-125 «Нева-М». Новая ЗУР обеспечивала поражение целей, действующих со скоростями полета до 560 м/с (до 2000 км/ч) на дальности до 17 км в диапазоне высот 200-14000 м. В пассивных помехах заданной плотности максимальная высота поражения снижалась до 8000 м, а дальность - до 13,6 км. Маловысотные (100-200 м) цели и околозвуковые самолеты уничтожались на дальности до 10 км и 22 км соответственно. Благодаря новой ПУ на четыре ракеты вдвое увеличился готовый к применению боекомплект огневого дивизиона.

ЗРК С-125М1 (С-125М1А) «Нева-М1» создан путем дальнейшей модернизации ЗРК С-125М, проведенной в начале 1970-х. Он имел повышенную помехозащищенность каналов управления ЗУР и визирования цели, а также возможность ее сопровождения и обстрела в условиях визуальной видимости за счет аппаратуры телевизионно-оптического визирования. Внедрение новой ракеты и доработка аппаратуры станции наведения ракет СНР-125 позволило увеличить зону поражения до 25 км при досягаемости по высоте 18 км. Минимальная высота поражения цели составила 25 м. Одновременно была разработана модификация ракеты со специальной боевой частью, для поражения групповых целей.

Различные модификации ЗРК С-125 активно поставлялись на экспорт (иностранным заказчикам поставлено более 400 комплексов) где с успехом применялись в ходе многочисленных вооруженных конфликтов. По мнению многих отечественных и зарубежных специалистов, этот маловысотный ЗРК по своей надежности является одним из лучших образцов систем ПВО. За несколько десятилетий своей эксплуатации до настоящего времени их значительная часть не исчерпала свой ресурс и может состоять на вооружении до 20-30-х годов. XXI века. По опыту боевого применения и практических стрельб, С-125 обладает высокой эксплуатационной надежностью и ремонтопригодностью.

Используя современные технологии, можно значительно повысить ее боевые возможности при относительно небольших затратах в сравнении с закупкой новых средств ПВО, имеющих сопоставимые характеристики. Поэтому, с учетом большой заинтересованности со стороны потенциальных заказчиков, в последние годы был предложен ряд отечественных и зарубежных вариантов модернизации ЗРК С-125.

Накопленный к концу 50-х годов опыт эксплуатации первых зенитных ракетных средств показал, что для борьбы с низколетящими целями они были малопригодны. В связи с этим в ряде стран приступили к разработке компактных маловысотных ЗРК, предназначенных для прикрытия как стационарных, так и подвижных объектов. Требования, предъявлявшиеся к ним в разных армиях, были во многом схожи, но, в первую очередь считалось, что ЗРК должны быть предельно автоматизированными и компактными, размещаться не более чем на двух машинах высокой проходимости (в противном случае время их развертывания будет недопустимо большим).

Во второй половине 60-х начале 70-х в СССР наблюдался «взрывной» рост типов принятых на вооружение ЗРК и количества комплексов поставленных в войска. В первую очередь это относится к вновь созданным мобильным противовоздушным комплексам ПВО сухопутных войск. Советское военное руководство не желая повторения 1941 года, когда значительная часть истребителей была уничтожена внезапным ударом на передовых аэродромах. В результате этого войска на марше и в районах сосредоточения оказались уязвимы для вражеских бомбардировщиков. Для недопущения подобной ситуации был дан старт разработке мобильных ЗРК фронтового, армейского, дивизионного и полкового звена.

При достаточно высоких боевых характеристиках ЗРК семейства С-75 мало подходили для обеспечения ПВО танковых и мотострелковых подразделений. Появилась необходимость в создании войскового ЗРК на гусеничном шасси, имеющего подвижность не хуже маневренных возможностей прикрываемых им общевойсковых (танковых) соединений и частей. Также было решено отказаться от ракеты с ЖРД использующем агрессивные и токсичные компоненты.

Для нового мобильного ЗРК средней дальности после проработки нескольких вариантов, была создана ракета весом около 2,5 т, с ПВРД, работающем на жидком топливе, со скорость полета до 1000 м/с. В неё заправлялось 270 кг керосина. Запуск осуществлялся четырьмя сбрасываемыми стартовыми твердотопливными ускорителями первой ступени. Ракета имеет неконтактный взрыватель, приемник радиокоманд управления и бортовой ответчик.

Запуск ЗУР самоходного ЗРК "Круг"

Параллельно с созданием зенитной управляемой ракеты разрабатывались пусковая установка и радиолокационные станции различного назначения. Наведение ракеты на цель происходило с помощью радиокоманд методом половинного спрямления получаемых от станции наведения ракет.

СНР ЗРК "Круг"

В 1965 году комплекс поступил на вооружение и в дальнейшем неоднократно модернизировался. ЗРК «Круг» () обеспечивал уничтожение самолетов противника, летящих со скоростью менее 700 м/с на расстоянии от 11 до 45 километров и на высоте от 3 до 23,5 километров. Это первый войсковой ЗРК на вооружении ЗРБД СВ как средство армейского или фронтового звена. В 1967 году у ЗРК «Круг-А» нижняя граница зоны поражения была уменьшена с 3 км до 250 м, а ближняя граница понизилась с 11 до 9 км. После доработок ЗУР в 1971 году у нового ЗРК «Круг-М» дальняя граница зоны поражения увеличилась с 45 до 50 км, а верхняя граница повысилась с 23,5 до 24,5 км. ЗРК «Круг-М1» был принят на вооружение в 1974 году.

Спутниковый снимок Google earth: позиции азербайджанского ЗРК «Круг» недалеко от границы с Арменией

Производство ЗРК «Круг» осуществлялось до принятия на вооружение ЗРС С-300В. В отличие от ЗРК С-75, с которым «Круг» имеет близкую зону поражения, поставки велись только в страны Варшавского Договора. В настоящее время комплексы этого типа почти повсеместно списаны по причине выработки ресурса. Из стран СНГ ЗРК «Круг» дольше всего эксплуатировались в Армении и Азербайджане.

В 1967 году на вооружение поступил самоходный ЗРК "Куб" () предназначенный для обеспечения ПВО танковых и мотострелковых дивизий Советской Армии. В состав дивизии входил зенитный ракетный полк, вооружённый пятью ЗРК «Куб».

Для боевых средств зенитного ракетного комплекса "Куб", в отличие от ЗРК "Круг", использовали более легкие гусеничные шасси, аналогичные примененным для зенитных САУ "Шилка". При этом радиотехнические средства устанавливались на одном, а не на двух шасси, как в комплексе "Круг". Самоходная пусковая установка - несла три ракеты, а не две как в комплексе "Круг".

ЗУР оснащалась полуактивной радиолокационной ГСН размещённой в передней части ракеты. Захват цели происходил со старта, сопровождение ее по доплеровской частоте в соответствии со скоростью сближения ракеты и цели, вырабатывающей управляющие сигналы для наведения зенитной управляемой ракеты на цель. Для защиты головки самонаведения от преднамеренных помех также использовалась скрытая частота поиска цели и возможность самонаведения на помехи в амплитудном режиме работы.

В ракете была применена комбинированная прямоточная двигательная установка. В передней части ракеты располагался камера газогенератора и заряд двигателя второй (маршевой) ступени. Расход топлива в соответствии с условиями полета для твердотопливного газогенератора регулировать было невозможно, поэтому для выбора формы заряда использовалась условная типовая траектория, которая в те годы считалась разработчиками наиболее вероятной во время боевого применения ракеты. Номинальная продолжительность работы - чуть более 20 секунд, масса топливного заряда - около 67 кг при длине 760 мм.

Использование ПВРД обеспечило поддержание большой скорости ЗУР на всей траектории полета, что способствовало высокой маневренности. Ракетой обеспечивалось поражение цели, маневрирующей с перегрузкой до 8 единиц, однако при этом происходило уменьшение вероятности поражения такой цели в зависимости от разных условий до 0,2-0,55. В тоже время вероятность поражения не маневрирующей цели составляла 0,4-0,75. Зона поражения по дальности составляла - 6-8…22 км, по высоте - 0,1…12 км.

ЗРК «Куб» неоднократно модернизировался и находился в производстве до 1983 года. За это время было построено около 600 комплексов. Зенитный ракетный комплекс "Куб" по внешнеэкономическим каналам под шифром "Квадрат" поставлялся в ВС 25 стран (Алжир, Ангола, Болгария, Куба, Чехословакия, Египет, Эфиопия, Гвинея, Венгрия, Индия, Кувейт, Ливия, Мозамбик, Польша, Румыния, Йемен, Сирия, Танзания, Вьетнам, Сомали, Югославия и другие).

Сирийский ЗРК «Квадрат»

Комплекс "Куб" успешно применялся во многих военных конфликтах. Особенно впечатляющим было использование ракетного комплекса в арабо-израильской войне 1973 года, когда ВВС Израиля понесли весьма существенные потери. Эффективность ЗРК "Квадрат" определяли следующие факторы:
- высокая помехозащищенность комплексов имеющих полуактивное самонаведение;
- отсутствие у израильской стороны средств радиоэлектронного противодействия, и оповещения об облучении РЛС подсвета работающих в необходимом частотном диапазоне - аппаратура, поставляемая Соединенными Штатами, была рассчитана на борьбу с радиокомандными ЗРК С-125 и С-75;
- высокая вероятность попадания в цель маневренной зенитной управляемой ракетой с прямоточным двигателем.

Израильская авиация, не располагая средствами подавления комплексов "Квадрат", была вынуждена применять очень рискованные тактические приемы. Многократный вход в зону запуска и последующий поспешный выход из нее становился причиной быстрого расхода боекомплекта комплекса, после чего дальнейшим уничтожались средств обезоруженного ракетного комплекса. Кроме того, использовался подход истребителей-бомбардировщиков на высоте, близкой к их практическому потолку, и дальнейшее пикирование в воронку "мертвой зоны" над зенитным комплексом.

Также ЗРК "Квадрат" использовался в 1981-1982 годах во время боевых действий в Ливане, при конфликтах между Египтом и Ливией, на алжирско-марокканской границе, в 1986 году при отражении американских налетов на Ливию, в 1986-1987 годах в Чаде, в 1999 году в Югославии. До сих пор зенитный ракетный комплекс "Квадрат" во многих странах мира состоит на вооружении. Боевая эффективность комплекса может быть увеличена без значительных конструктивных доработок путем использования в нем элементов комплекса "Бук.

В начале 60-х в СССР начались работы по созданию переносного зенитного ракетного комплекса (ПЗРК) - "Стрела-2" который должен применяться одним стрелком-зенитчиком и использоваться в батальонном звене ПВО. Однако в связи с тем, что существовали обоснованные опасения, что создать компактный ПЗРК в сжатые сроки не удастся, с целью подстраховки было решено создать возимый ЗРК с не столь жесткими массово-габаритными характеристиками. При этом предусматривалось увеличение массы с 15 кг до 25 кг, а также диаметра и длины ракеты, что позволило несколько увеличить дальность и досягаемость по высоте.

В апреле 1968 года новый комплекс под наименованием «Стрела-1» поступил на вооружение (). В качестве базы для самоходного зенитного ракетного комплекса «Стрела-1» использовалась бронированная разведывательная дозорная машина БРДМ-2.

ЗРК "Стрела-1"

Боевая машина комплекса "Стрела-1" оснащалась ПУ с размешенными на ней 4 зенитными управляемыми ракетами, находящимися в транспортно-пусковых контейнерах, оптическими средствами прицеливания и обнаружения, аппаратурой пуска ракет и средствами связи. Чтобы снизить стоимость и повысить надежность боевой машины наведение ПУ на цель осуществлялось за счет мускульных усилий оператора.

В ЗУР комплекса была реализована аэродинамическая схема "утка". Ракета наводилась на цель при помощи фотоконтрастной головки самонаведения по методу пропорциональной навигации. Ракета комплектовалась контактным и неконтактным взрывателями. Огонь велся по принципу "выстрелил и забыл".

Комплекс мог вести огонь по вертолетам и самолетам, летящим на высотах 50-3000 метров со скоростью до 220 м/с на догонном курсе и до 310 м/с на встречном курсе при курсовых параметрах до 3 тыс. м, а также по зависшим вертолетам. Возможности фотоконтрастной головки самонаведения позволяли вести огонь лишь по визуально видимым целям, находящимся на фоне сплошной облачности или ясного неба, при углах между направлениями на солнце и на цель более 20 градусов и при угловом превышении линии визирования цели над видимым горизонтом более 2 градусов. Зависимость от фоновой обстановки, метеоусловий и освещенности цели ограничивала боевое применение зенитного комплекса "Стрела-1". Среднестатистические оценки данной зависимости с учетом возможностей действий авиации противника, а в дальнейшем практическое использование ЗРК на учениях и во время военных конфликтов показали, что комплекс "Стрела-1" мог применяться довольно эффективно. Вероятность поражения целей, движущихся со скоростью 200 м/с при стрельбе вдогон составила от 0,52 до 0,65, а со скоростью 300 м/с - от 0,47до 0,49.

В 1970 году комплекс был модернизирован. В модернизированном варианте «Стрела-1М» повышена вероятность и зона поражения цели. В состав ЗРК ввели пассивный радиопеленгатор, который обеспечивал обнаружение цели с включенными бортовыми радиосредствами, ее сопровождение и ввод в поле зрения оптического визира. Также предусматривалась возможность целеуказания по информации с зенитного ракетного комплекса оснащенного пассивным радиопеленгатором другим комплексам "Стрела-1" упрощенной комплектации (не имеющим пеленгатора).

ЗРК «Стрела-1»/«Стрела-1М» в составе взвода (4 боевые машины) входили в зенитную ракетно-артиллерийскую батарею ("Шилка" - "Стрела-1") танкового (мотострелкового) полка. ЗРК поставлялись в Югославию, в страны-участницы Варшавского договора, в Азию, Африку и Латинскую Америку. Комплексы многократно подтверждали простоту своей эксплуатации и достаточно высокую эффективность во время учебных стрельб и военных конфликтов.

Предпринятая в тот же временной период в США амбициозная программа создания мобильного ЗРК MIM-46 Mauler завершилась неудачей. По первоначальным требованиям ЗРК «Маулер» представлял собой боевую машину на базе БТР М-113 с пакетом из 12 ЗУР с полуактивной системой наведения и РЛС наведения и подсветки цели.

ЗРК MIM-46 Mauler

Предполагалось, что общая масса ЗРК составит около 11 т, что обеспечит возможность его транспортировки на самолетах и вертолетах. Однако уже на начальных этапах разработки и испытаний стало ясно, что исходные требования к «Маулеру» были выдвинуты с излишним оптимизмом. Так, создававшаяся для него одноступенчатая ракета с полуактивной радиолокационной головкой самонаведения при стартовой массе 50 - 55 кг должна была иметь дальность действия до 15 км и развивать скорость до 890 м/с, что оказалось для тех лет абсолютно не реальным. В результате в 1965 году после израсходования 200 млн. долларов программа была закрыта.

В качестве временной альтернативы, было предложено установить на наземное шасси управляемую ракету (УР) класса «воздух-воздух» AIM-9 Sidewinder . Ракеты ЗРК MIM-72A Chaparral практически не отличались от ракет AIM-9D Sidewinder, на базе которых они были разработаны. Основным отличием было то, что стабилизирующие роллероны были смонтированы только на двух хвостовых стабилизаторах, два остальных были неподвижными. Это было сделано, чтобы уменьшить стартовый вес ракеты, запускаемой с земли. ЗРК «Чапарел» мог бороться с воздушными целями, летящими на высотах 15-3000 м, на дальности до 6000 м.

ЗРК MIM-72 Chaparral

Подобно базовому «Сайдвиндеру», ракета MIM-72A наводилась на инфракрасное излучение двигателей цели. Это делало невозможным стрельбу на встречных курсах, и позволяло атаковать летательные аппараты противника только в хвост, что, впрочем, считалось несущественным для комплекса передового прикрытия войск. Наведение системы осуществлялось вручную, оператором, визуально отслеживающим цель. Оператор должен был навести прицел на цель, удерживая противника в прицеле, активировать ГСН ракет, и, когда те захватят цель - провести залп. Хотя первоначально предполагалось оснастить комплекс системой автоматизированного наведения на цель, от этого в итоге отказались, так как электроника того времени тратила слишком много времени на выработку огневого решения, и это снижало скорость реакции комплекса.

Пуск ЗУР MIM-72 Chaparral

Разработка комплекса шла очень быстро. Все основные элементы системы уже были отработаны, поэтому в 1967 году первые ракеты поступили на испытания. В мае 1969 года, первый ракетный батальон, оснащенный MIM-72 «Chaparral» был поставлен в войска. Установка монтировалась на шасси гусеничного транспортёра М730.

В дальнейшем по мере создания и принятия на вооружение новых вариантов УР AIM-9 Sidewinder ЗРК подвергался модернизации, в конце 80-х, с целью повышения помехозащищённости, часть имеющихся на складах ракет ранних вариантов была оборудована ГСН ПЗРК FIM-92 Stinger. Всего Армия США получила около 600 ЗРК «Чапарел». Окончательно этот комплекс снят с вооружения в США в 1997 году.

В 60-70-е годы США не удалось создать ничего подобного советским мобильным комплексам ПВО «Круг» и «Куб». Впрочем, американские военные по большей части рассматривали ЗРК в качестве вспомогательного средства в деле борьбы с ударной авиацией стран Варшавского договора. Следует также помнить, что территория США, за исключением краткого периода Карибского кризиса никогда не находилась в зоне действия советской тактической авиации, в тоже время территория СССР и стран Восточной Европы находилась в пределах досягаемости тактической и палубной авиации США и НАТО. Это являлось сильнейшим побуждающим мотивом для разработки принятия на вооружение в СССР разнообразных противовоздушных комплексов.

Продолжение следует…

По материалам:
http://www.army-technology.com
http://rbase.new-factoria.ru
http://geimint.blogspot.ru/
http://www.designation-systems.net/

Оружие серии С-350 50 Р6А разработано конструкторами известного концерна «Алмаз-Антей». Создание военной техники началось в 2007 году под руководством главного инженера Ильи Исакова. Плановое принятие комплекса на вооружение - 2012 год. До 2020 года Министерство обороны РФ намерено приобрести не менее 38 комплектов. Для этой цели возводятся комбинаты по строительству машин (в Кирове и Нижнем Новгороде). Заводы ориентированы на выпуск ракетных систем и радиолокационных устройств новейшего поколения. Рассмотрим особенности и параметры данного стратегического объекта, который также поставляется на экспорт.

Общая информация

ЗРК «Витязь» начал разрабатываться в опытном варианте еще в начале 90-х годов прошлого столетия. Он впервые упоминается производителем «Алмаз» как один из экспонатов авиасалона "Макс-2001". В качестве основы использовалось шасси КамАЗа. Новое оружие должно было заменить морально устаревший аналог серии С-300. Конструкторы успешно справились с поставленной задачей

Усовершенствованный отечественный нацелен на создание многоуровневой защиты, позволяющей обезопасить воздушное и космическое пространство государства. Это позволит предотвращать удары от дронов, пилотируемых самолетов, крылатых и баллистических ракет. Кроме того, он может поражать низколетящие объекты. ЗРК «Витязь С 350-2017» войдет в состав оборонного воздушно-космического направления с определенным ограничением тактических возможностей против ракет. Техника несколько меньше аналога С-400, однако причисляется к высокомобильному военному оборудованию и использует такие же заряды, марки 9М96Е2. Эффективность этого орудия проверена на многочисленных испытаниях как в России, так и за рубежом.

Особенности

Кроме ЗРК «Витязь», в состав оборонного комплекса воздушно-космического направления войдут системы С-400, С-500, С-300Е и устройство малого радиуса действия под названием «Панцирь».

При конструировании рассматриваемого применялись наработки по экспортному варианту типа KM-SAM. Он также конструировался в бюро «Алмаз-Антей», ориентирован на рынок Южной Кореи. Активная фаза разработок началась после того, как компания выиграла международный тендер у американских и французских конкурентов. Они также вели активные разработки в плане средств противовоздушной обороны для Сеула.

Финансирование выполняемых работ осуществлялось заказчиком, что позволило продолжить работу над проектом в оптимальном режиме. В тот период большинство комбинатов оборонного комплекса на отечественном рынке выживало исключительно за счет заказов на экспорт. Сотрудничество с корейцами дало возможность не только продолжать работу над созданием нового комплекса, но и получить драгоценный опыт в плане освоения современных технологий. Во многом это связано с тем, что Южная Корея не ограничивала доступ российских конструкторов к заграничной базе элементов, активно помогая осваивать ее. Это и помогло во многом создать подобную конструкцию, имеющую многоцелевой профиль.

Презентация и назначение

Первый прототип ЗРК «Витязь С 350Е», характеристики которого представлены далее, публично был продемонстрирован на Обуховском комбинате в Санкт-Петербурге. (19.06.2013). С этого момента оружие освободилось от завесы секретности. Серийный выпуск осуществляется на концерне АВО «Алмаз-Антей» в Северо-Западном регионе. Основные производители - государственный комбинат в Обухове и завод радиотехнического оборудования.

Новая установка способна работать в самоходном режиме, агрегируя с неподвижным многофункциональным радаром. Кроме того, предусмотрено электронное сканирование пространства и командный пункт на базе основного шасси. ЗРК «Витязь С 350» предназначен для охраны социальных, промышленных, административных и военных территорий от массированных ударов, осуществляемых средствами воздушного нападения различных типов. Система в состоянии отразить нападение в круговом секторе от различных атак, включая малый и увеличенный диапазон полета ракет. Автономная работа комплекса позволяет участвовать ему в составе группировок противовоздушной обороны, с управлением от вышестоящих командных пунктов. Боевая конфигурация техники ведется абсолютно автоматически, при этом штатный экипаж отвечает только за работу и контроль орудия при ведении боевых действий.

ТТХ ЗРК «Витязь»

Современные модели рассматриваемого зенитного комплекса монтируются на шасси БАЗ-69092-012. Ниже приведены тактико-технические характеристики данной военной техники:

• Силовая установка - дизельный двигатель мощностью 470 лошадиных сил.
• Вес в снаряженном состоянии - 15,8 т.
• Полная масса после установки - до 30 тонн.
• Предельный угол подъема - 30 градусов.
• Прохождение брода по глубине - 1700 мм.
• Поражение аэродинамических/баллистических мишеней одновременно - 16/12.
• Показатель синхронного количества наводимых зенитных управляемых зарядов - 32.
• Параметры зоны поражения по максимальной дальности и высоте (аэродинамические цели) - 60/30 км.
• Аналогичные характеристики для мишеней баллистического типа - 30/25 км.
• Период приведения машины в боевое состояние на марше - не более 5 минут.
• Экипаж боевого расчета - 3 человека.

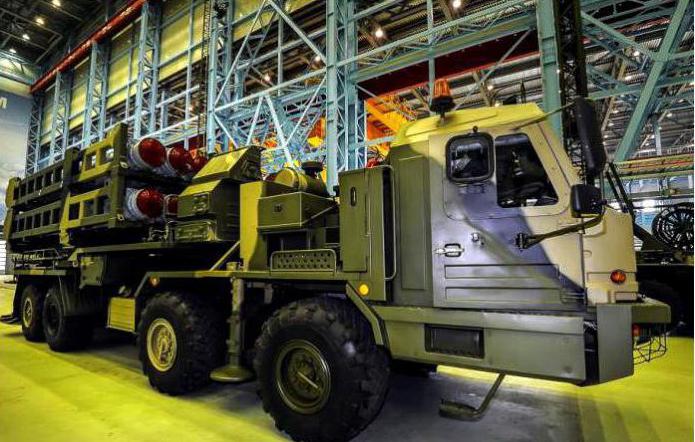

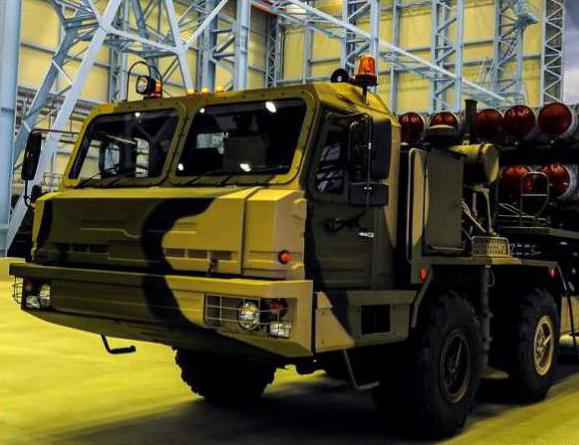

Установка пуска 50П6Е

ЗРК «Витязь» оборудуется пусковой установкой, которая предназначена для транспортировки, хранения, запуска зенитных зарядов и автоматической подготовки перед рабочим стартом. Она играет важнейшую роль в функциональности всей машины.

Номинальные параметры боевой части:

• Число ракет на пусковой установке - 12 штук.
• Интервал между пусками зенитных боеприпасов по минимуму - 2 секунды.
• Заряжение и разрядка - 30 минут.
• Предельное расстояние до пункта боевого управления - 2 километра.
• Количество зенитных управляемых ракет на пусковой установке - 12.

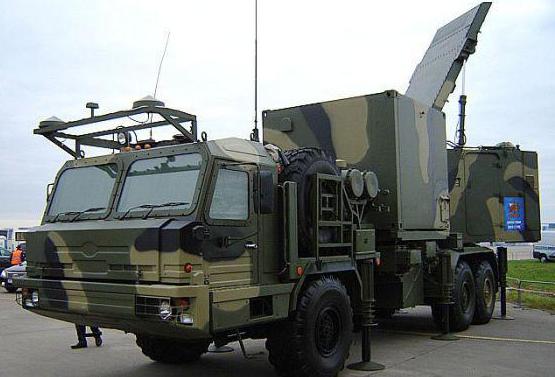

Радиолокатор многофункционального назначения типа 50Н6Е

ЗРК (С 350Е «Витязь») оборудуется радиолокационным локатором многофункционального назначения. Он работает как в круговом, так и в секторном режиме. Этот элемент является основным информационным приспособлением военной техники подобного типа. Боевое участие устройства производится полностью в автоматическом режиме, не требует участия оператора, управляется дистанционно с командного контрольного пункта.

Параметры:

• Наибольшее число сопровождаемых мишеней в диапазоне трассовой локации - 100.
• Количество наблюдаемых целей в точном режиме (по максимуму) - 8.
• Предельное число сопровождаемых зенитных ракет с управлением - 16.
• Скоростной показатель оборотов антенны по азимуту - 40 вращений в минуту.
• Предельная дистанция до точки боевой корректировки - 2 километра.

Пункт боевого управления

Данный элемент серии ЗРК «Витязь» предназначен для контроля многофункциональных радиолокаторов и пусковых станций. ПБУ обеспечивает агрегацию с параллельными ЗРС типа С-350 и основным командным пунктом.

Характеристики:

• Суммарное число сопровождаемых трасс - 200.
• Предельная дистанция от точки боевого управления до соседнего комплекса - 15 км.
• Расстояние до вышестоящего командного отделения (по максимуму) - 30 км.

Управляемые ракеты 9М96Е/9М96Е2

Зенитные управляемые заряды ЗРК С 350 «Витязь», характеристики которого приведены выше, представляют собой современные ракеты нового поколения, которые вобрали в себя лучшие характеристики, используемые в современном ракетостроении. Элемент представляет собой сплав максимально высокой категории, применяемый в научных исследованиях, нетрадиционных проектах, других конструкторских решениях. При этом используются всевозможные достижения в материалостроении и инновационных технологических решениях. Между собой ракеты ЗРК «С 350 Витязь» отличаются двигательными агрегатами, предельной дальностью полета, убойностью по высоте и габаритным параметрам.

Благодаря внедрению новых идей и применения усовершенствованного двигателя рассматриваемые заряды превосходят французский аналог «Астер». По сути, ракеты представляют собой твердотопливные одноступенчатые элементы, которые унифицированы по составу бортовых приспособлений и прочего оборудования, отличаются лишь размерами двигательных агрегатов. Высокие показатели достигаются за счет сочетания инерциального и командного наведения. При этом присутствует эффект увеличенной маневренности, позволяющий настроить систему самонаведения в точке встречи с предполагаемой целью. Боеголовки оснащаются интеллектуальной начинкой, дающей возможность обеспечивать максимальную эффективность при поражении аэродинамических и баллистических аналогов воздушной и космической атаки.

Нюансы создания боеприпасов

Для любых ракет ЗРК «Витязь» в Сирии применялись элементы с «холодным» вертикальным пуском. Для этого перед стартом маршевого двигателя боеголовки выбрасываются из рабочего хранилища на высоту до 30 метров, после чего разворачиваются в сторону мишени посредством газодинамического механизма.

Такое решение дало возможность сократить минимальную дистанцию предполагаемого перехвата. Кроме того, система обеспечивает отличную маневренность заряда и увеличивает перегрузку ракеты на 20 единиц. Рассматриваемый боеприпас ориентирован на противостояние с различными воздушными объектами и космическими силами противника. Комплекс оснащается боевой частью весом 24 кг и малогабаритным оборудованием, его масса - в 4 раза меньше ЗУР-48Н6, а общие характеристики практически ни в чем не уступают данному заряду.

Вместо штатного оснащения типа 48Н6 с одной пусковой ракетой новый комплекс позволяет размещать на пусковом устройстве пакетный заряд из четырех ТПК, совместимых с ЗУР 9М96Е2. Наведение боекомплекта на цель производится при помощи инерциальной системы корректировки и радиопоправкой с радиолокацией ГСН в конечной точке полета.

Совместная система управления гарантирует высокий уровень прицельности, способствует повышению каналов "ЗРК c 350 Витязь" ракет и поражению мишеней, а также снижает зависимость полета заряда от внешних воздействий. Кроме того, подобная конструкция не нуждается в дополнительной подсветке и локации при следовании к предполагаемой цели.

В системе "ЗРК С 350 Витязь" предусмотрена возможность использования «продвинутых» частично активных элементов, которые способны самостоятельно производить вычисление цели по угловым координатам. Ракетный заряд малой дальности 9М100 оборудован инфракрасной боевой головкой самонаведения, что позволяет осуществить захват мишени непосредственно после запуска ракеты. Она не только разрушает воздушные мишени, но и уничтожает их боевую часть.

Характеристики зенитной управляемой ракеты 9М96Е2

Ниже приведены боевые параметры рассматриваемого заряда:

• Начальный вес - 420 кг.
• Средний показатель скорости полета - около 1000 метров в секунду.
• Конфигурация головки - активная радиолокационная модификация с самонаведением.
• Тип наводки - инерциальный с радиокоррекцией.
• Форма боевой части - осколочно-фугасный вариант.
• Масса основного заряда - 24 кг.

Модификации и ТТХ используемых ракет

• Схема аэродинамики - несущий корпус с аэродинамическим управлением (9М100)/утка с вращающимися крыльями (9М96)/аналог с подвижным узлом крыльев (9М96Е2).
• Двигательные механизмы - РДТТ с управляемым вектором/стандартные РДТТ.
• Наведение и управление - инерциальная система с радиолокацией/ГСН.
• Тип контроля - аэродинамика плюс вектор тяги двигателя и решетчатые рули либо газодинамическое управление.
• Длина - 2500/4750/5650 мм.
• Размах крыла - 480 мм.
• Диаметр - 125/240 мм.
• Вес - 70/333/420 кг.
• Дальность поражения - от 10 до 40 км.
• Предельный показатель скорости - 1000 метров в секунду.
• Разновидность боевого заряда - контактный или осколочно-фугасный взрыватель.
• Нагрузка поперечного типа - 20 единиц на высоте 3 тысячи метров и 60 - возле земли.

В заключение

Конструкторское бюро «Факел» начало работу над новым зенитным комплексом типа 9М96 еще в 80-х годах прошлого века. Дальность полета ракеты предусматривалась не менее 50 километров. ЗРК «С 350 Витязь», характеристики которого рассмотрены выше, мог легко маневрировать при наличии существенных перегрузок, а также запускать заряды с конструкцией поперечного смещения, что позволяло обеспечить высокую точность поражения целей. Дополнительный эффект гарантировали боевые головки автоматического самонаведения. В то же время предполагалась эксплуатация данных комплексов в формате «воздух-воздух». Комплексы ЗРК "Витязь" (характеристики это подтверждают) были меньше по габаритам, но не уступали по эффективности. Они использовали ракеты типа 9М100. Основная задача, поставленная на то время перед конструкторами, - это создание унифицированных зарядов, которые позволяли усилить не только внутреннюю оборону, но и прекрасно продавались на экспорт в другие страны.

Зенитно-ракетный комплекс (ЗРК ) - совокупность функционально связанных боевых и технических средств, обеспечивающих решение задач по борьбе со средствами воздушно-космического нападения противника.

В состав ЗРК в общем случае входят:

• средства транспортировки зенитных управляемых ракет (ЗУР) и заряжания ими пусковой установки;
• пусковая установка ЗУР;
• зенитные управляемые ракеты;
• средства разведки воздушного противника;
• наземный запросчик системы определения госпринадлежности воздушной цели;
• средства управления ракетой (может находиться на ракете - при самонаведении);
• средства автоматического сопровождения воздушной цели (может находиться на ракете);
• средства автоматического сопровождения ракеты (самонаводящимся ракетам не требуется);
• средства функционального контроля оборудования;

Классификация

По театру военных действий:

• корабельные
• сухопутные

Сухопутные ЗРК по мобильности:

• стационарные
• малоподвижные
• мобильные

По способу движения:

• переносные
• буксируемые
• самоходные

По дальности

• ближнего действия
• малой дальности
• средней дальности
• большой дальности
• сверхбольшой дальности (представлены единственным образцом CIM-10 Bomarc)

По способу наведения (см. способы и методы наведения)

• с радиокомандным управлением ракетой 1-го или 2-го рода
• с наведением ракет по радиолучу
• с самонаведением ракеты

По способу автоматизации

• автоматические
• полуавтоматические
• неавтоматические

По подчинению:

• полковые
• дивизионные
• армейские
• окружные

Способы и методы наведения ЗУР

Способы наведения

1. Телеуправление первого рода
2. Телеуправление второго рода
   • Станция сопровождения цели находится на борту ЗУР и координаты цели относительно ракеты передаются на землю
   • Летящая ЗУР сопровождается станцией визирования ракеты
   • Необходимый манёвр рассчитывается наземным счётно-решающим прибором
   • На ракету передаются команды управления, которые преобразуются автопилотом в управляющие сигналы рулям
3. Теленаведение по лучу
   • Станция сопровождения цели находится на земле
   • Наземная станция наведения ракет создает в пространстве электромагнитное поле, с равносигнальным направлением, соответствующим направлению на цель.
   • Счётно-решающий прибор находится на борту ЗУР и вырабатывает команды автопилоту, обеспечивая полёт ракеты вдоль равносигнального направления.
4. Самонаведение
   • Станция сопровождения цели находится на борту ЗУР
   • Счётно-решающий прибор находится на борту ЗУР и генерирует команды автопилоту, обеспечивающие сближение ЗУР с целью

Виды самонаведения:

• активное - ЗУР использует активный метод локации цели: излучает зондирующие импульсы;
• полуактивное - цель облучается наземной РЛС подсвета, а ЗУР принимает эхо-сигнал;
• пассивное - ЗУР лоцирует цель по её собственному излучению (тепловому следу, работающей бортовой РЛС и т. п.) или контрасту на фоне неба (оптическому, тепловому и т. п.).

Методы наведения

1. Двухточечные методы - наведение осуществляется на основании информации о цели (координат, скорости и ускорения) в связанной системе координат (системе координат ракеты). Применяются при телеуправлении 2-го рода и самонаведении.

• Метод пропорционального сближения - угловая скорость вращения вектора скорости ракеты пропорциональна угловой скорости поворота

линии визирования (линии «ракета-цель»): d ψ d t = k d χ d t {\displaystyle {\frac {d\psi }{dt}}=k{\frac {d\chi }{dt}}} ,

Где dψ/dt - угловая скорость вектора скорости ракеты; ψ - угол пути ракеты; dχ/dt - угловая скорость вращения линии визирования; χ - азимут линии визирования; k - коэффициент пропорциональности.

Метод пропорционального сближения является общим методом самонаведения, остальные - его частными случаями, которые определяются значением коэффициента пропорциональности k:

K = 1 - метод погони; k = ∞ - метод параллельного сближения;

• Метод погони ru en - вектор скорости ракеты всегда направлен на цель;
• Метод прямого наведения - ось ракеты направлена на цель (близок к методу погони с точностью до угла атаки α и угла скольжения β, на которые вектор скорости ракеты повернут относительно её оси).
• Метод параллельного сближения - линия визирования на траектории наведения остается параллельной самой себе, и при прямолинейном полёте цели ракета также летит по прямой.

2. Трёхточечные методы - наведение осуществляется на основании информации о цели (координат, скоростей и ускорений) и о наводимой на цель ракете (координат, скоростей и ускорений) в стартовой системе координат, чаще всего связанной с наземным пунктом управления. Применяются при телеуправлении 1-го рода и теленаведении.

• Метод трёх точек (метод совмещения, метод накрытия цели) - ракета находится на линии визирования цели;
• Метод трёх точек с параметром - ракета находится на линии, упреждающей линию визирования на угол, зависящий от разности дальностей ракеты и цели.

История

Первые опыты

Первая попытка создать управляемый дистанционный снаряд для поражения воздушных целей была предпринята в Великобритании Арчибальдом Лоу. Его «воздушная цель» (Aerial Target), названная так для введения в заблуждение немецкой разведки, представляла собой радиокомандно управляемый винтовой аппарат с поршневым двигателем ABC Gnat. Снаряд предназначался для уничтожения цеппелинов и тяжёлых германских бомбардировщиков. После двух неудачных запусков в 1917 году программа была закрыта из-за малого интереса к ней командования ВВС.

Первыми в мире зенитными управляемыми ракетами, доведенными до стадии опытного производства, были создаваемые с 1943 года в Третьем рейхе ракеты «Рейнтохтер », Hs-117 «Шметтерлинг » и «Вассерфаль » (последняя к началу 1945 года была испытана и готова к запуску в серийное производство, которое так и не началось).

В 1944 году, столкнувшись с угрозой со стороны японских камикадзе, ВМФ США инициировал разработку зенитных управляемых снарядов, предназначенных для защиты кораблей. Были запущены два проекта - дальнобойная зенитная ракета Lark и более простая KAN . Ни одна из них не успела принять участия в боевых действиях. Разработка Lark продолжалась до 1950 года, но хотя ракета успешно прошла испытания, она была сочтена слишком устаревшей морально и никогда не устанавливалась на корабли.

Первые ракеты на вооружении

Первоначально в послевоенных разработках уделялось значительное внимание германскому техническому опыту.

В США сразу после войны существовали де-факто три независимые программы разработки зенитных ракет: армейская программа «Nike», программа ВВС США SAM-A-1 GAPA и флотская программа «Bumblebee» . Американские инженеры также предприняли попытку создания зенитной ракеты на базе германской «Вассерфаль » в рамках программы «Гермес» , но отказались от этой идеи ещё на ранней стадии проработки.

Первой зенитной ракетой, созданной в США, была MIM-3 Nike Ajax , разработанная Армией США. Ракета имела определенное техническое сходство с С-25 , но комплекс «Nike-Ajax» был гораздо проще советского аналога. В то же время MIM-3 Nike Ajax был гораздо дешевле С-25, и, принятый на вооружение в 1953, разворачивался в огромных количествах для прикрытия городов и военных баз на территории США. Всего к 1958 году было развернуто более 200 батарей MIM-3 Nike Ajax .

Третьей страной, развернувшей в 1950-х годах собственные ЗРК, была Великобритания. В 1958 году Королевские военно-воздушные силы Великобритании приняли на вооружение ЗРК Bristol Bloodhound , оснащенный прямоточным двигателем и предназначенный для защиты военно-воздушных баз. Он оказался настолько удачен, что его улучшенные версии состояли на вооружении до 1999 года. Британская армия создала аналогичный по компоновке, но отличающийся рядом элементов комплекс English Electric Thunderbird для прикрытия своих баз.

Помимо США, СССР и Великобритании, собственный ЗРК в начале 1950-х создала Швейцария. Разработанный ею комплекс Oerlikon RSC-51 поступил на вооружение в 1951 году и стал первым коммерчески доступным ЗРК в мире (хотя его закупки в основном предпринимались с исследовательскими целями) . Комплекс никогда не участвовал в боевых действиях, но послужил основой для развития ракетостроения в Италии и Японии, закупивших его в 1950-х .

В это же время были созданы и первые ЗРК морского базирования. В 1956 году американский флот принял на вооружение ЗРК RIM-2 Terrier средней дальности, предназначенный для защиты кораблей от крылатых ракет и бомбардировщиков-торпедоносцев.

ЗУР второго поколения

В конце 1950-х - начале 1960-х развитие реактивной военной авиации и крылатых ракет привело к широкому развитию ЗРК. Появление летательных аппаратов, двигающихся быстрее скорости звука, окончательно отодвинуло на второй план тяжелую ствольную зенитную артиллерию. В свою очередь, миниатюризация ядерных боевых частей позволила оснащать ими зенитные ракеты. Радиус поражения ядерного заряда эффективно компенсировал любую мыслимую ошибку наведения ракеты, позволяя поразить и разрушить самолёт противника даже при сильном промахе.

В 1958 году США приняли на вооружение первый в мире дальнобойный ЗРК MIM-14 Nike-Hercules . Являвшийся развитием MIM-3 Nike Ajax , комплекс имел гораздо большую дальность (до 140 км) и мог оснащаться ядерным зарядом W31 мощностью 2-40 кт. Массово развертываясь на основе инфраструктуры, созданной для предшествующего комплекса «Аякс» , комплекс MIM-14 Nike-Hercules оставался наиболее эффективным ЗРК мира до 1967 года [ ] .

В это же время ВВС США разработали свой собственный, единственный сверхдальнобойный зенитно-ракетный комплекс CIM-10 Bomarc . Ракета представляла собой де-факто беспилотный истребитель-перехватчик с прямоточным двигателем и активным самонаведением. К цели она выводилась с помощью сигналов системы наземных радаров и радиомаяков. Радиус эффективного действия «Бомарка» составлял, в зависимости от модификации, 450-800 км, что делало его наиболее дальнобойным зенитным комплексом, когда-либо созданным. «Бомарк» предназначался для эффективного прикрытия территорий Канады и США от пилотируемых бомбардировщиков и крылатых ракет, но в связи с бурным развитием баллистических ракет быстро утратил своё значение.

Советский Союз в 1957 году принял на вооружение свой первый массовый зенитно-ракетный комплекс С-75 , примерно аналогичный по характеристикам MIM-3 Nike Ajax , но более мобильный и адаптированный для передового развертывания. Система С-75 производилась в больших количествах, став основой ПВО как территории страны, так и войск СССР. Комплекс наиболее широко за всю историю ЗРК поставлялся на экспорт, став основой систем ПВО более чем в 40 странах, успешно применялся в военных действиях во Вьетнаме .

Большие габариты советских ядерных боевых частей препятствовали вооружению ими зенитных ракет. Первый советский ЗРК большой дальности С-200 , имевший радиус действия до 240 км и способный нести ядерный заряд, появился лишь в 1967 году. На протяжении 1970-х ЗРК С-200 являлся наиболее дальнобойной и эффективной системой ПВО в мире [ ] .

К началу 1960-х стало ясно, что существующие ЗРК имеют ряд тактических недостатков: низкая мобильность и неспособность поражать цели на малых высотах. Появление сверхзвуковых самолётов поля боя, подобных Су-7 и Republic F-105 Thunderchief , сделало обычную зенитную артиллерию недостаточно эффективным средством защиты.

В 1959-1962 годах были созданы первые зенитные ракетные комплексы, предназначенные для передового прикрытия войск и борьбы с низколетящими целями: американский MIM-23 Hawk 1959 года, и советский С-125 1961 года.

Активно развивались и системы ПВО военно-морского флота. В 1958 году ВМФ США впервые принял на вооружение дальнобойный морской ЗРК RIM-8 Talos . Ракета дальностью от 90 до 150 км предназначалась для противостояния массированным налётам морской ракетоносной авиации и могла нести ядерный заряд. Ввиду чрезвычайной стоимости и огромных габаритов комплекса он развертывался сравнительно ограниченно, в основном на перестроенных крейсерах времён Второй мировой (единственным специально построенным под «Талос» носителем стал атомный ракетный крейсер USS Long Beach).

Основным ЗРК ВМФ США оставался активно модернизируемый RIM-2 Terrier , возможности и дальность которого были сильно увеличены, включая создание модификаций ЗУР с ядерными боевыми частями. В 1958 году также был разработан ЗРК малого радиуса действия RIM-24 Tartar , предназначенный для вооружения небольших кораблей.

Программа разработки ЗРК для защиты советских кораблей от авиации была начата в 1955 году, к разработке предлагались ЗРК ближнего, среднего, большого радиуса действия и ЗРК непосредственной защиты корабля. Первым советским зенитным ракетным комплексом ВМФ, созданным в рамках этой программы, стал ЗРК ближнего действия M-1 «Волна» , который появился в 1962 году. Комплекс представлял собой морскую версию ЗРК С-125 , использовавшую те же ракеты.

Попытка СССР разработать более дальнобойный морской комплекс М-2 «Волхов» на базе С-75 оказалась безуспешной - несмотря на эффективность самой ракеты В-753, ограничения, вызванные значительными габаритами исходной ракеты, применением на маршевой ступени ЗУР жидкостного двигателя и низкой огневой производительности комплекса, привели к остановке развития этого проекта.

В начале 1960-х свои собственные морские ЗРК создала также Великобритания. Принятый на вооружение в 1961 году Sea Slug оказался недостаточно эффективным и к концу 1960-х ВМФ Великобритании разработал ему на смену значительно более совершенный ЗРК Sea Dart , способный поражать самолёты на расстоянии до 75-150 км. В это же время в Великобритании был создан первый в мире ЗРК ближней самообороны Sea Cat , активно поставлявшийся на экспорт ввиду своей высочайшей надёжности и сравнительно малых габаритов [ ] .

Эпоха твёрдого топлива

Развитие технологий высокоэнергетического смесевого твёрдого ракетного топлива в конце 1960-х годов позволило отказаться от применения на зенитных ракетах сложного в эксплуатации жидкого топлива и создать эффективные и обладающие большой дальностью полёта твердотопливные зенитные ракеты. Учитывая отсутствие необходимости в предпусковой заправке, такие ракеты могли храниться уже полностью готовыми к пуску и эффективно применяться по противнику, обеспечивая необходимую огневую производительность. Развитие же электроники позволило усовершенствовать системы наведения ракет и использовать новые головки самонаведения и неконтактные взрыватели для существенного повышения точности ЗУР.

Разработка зенитных ракетных систем нового поколения началась почти одновременно в США и СССР. Большое количество технических проблем, которые предстояло решить, привели к тому, что программы разработки существенно затянулись, и лишь в конце 1970-х новые ЗРК поступили на вооружение.

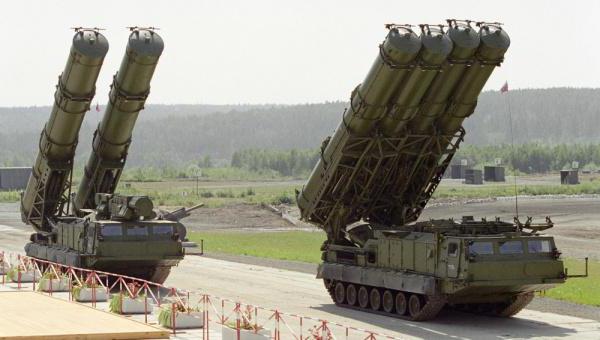

Первым принятым на вооружение наземным ЗРК, полностью удовлетворяющим требованиям третьего поколения, стал советский зенитно-ракетный комплекс C-300 , разработанный и принятый на вооружение в 1978 году. Развивая линейку советских зенитных ракет, комплекс впервые в СССР использовал твёрдое топливо для ЗУР большой дальности и миномётный старт из транспортно-пускового контейнера , в котором ракета постоянно хранилась в герметичной инертной среде (азот), полностью готовая к старту. Отсутствие необходимости в длительной предстартовой подготовке существенно сокращало время реакции комплекса на воздушную угрозу. Также за счет этого существенно повысилась мобильность комплекса, уменьшилась его уязвимость для воздействия противника.

Аналогичный комплекс в США - MIM-104 Patriot , начал разрабатываться ещё в 1960-х, но из-за отсутствия чётких требований к комплексу и их регулярному изменению его разработка чрезвычайно затянулась и комплекс был принят на вооружение лишь в 1981 году. Предполагалось, что новый ЗРК должен будет заменить устаревшие комплексы MIM-14 Nike-Hercules и MIM-23 Hawk в качестве эффективного средства поражения целей как на больших, так и на малых высотах. При разработке комплекса с самого начала закладывалось применение как против аэродинамических, так и против баллистических целей, то есть предполагалось использовать его не только для ПВО, но и для ПРО театра военных действий.

Существенное развитие (особенно в СССР) получили ЗРК непосредственной защиты войск. Широкое развитие ударных вертолётов и управляемого тактического вооружения привели к необходимости насыщения войск зенитными комплексами на полковом и батальонном уровне. В период 1960-х - 1980-х годов на вооружение были приняты разнообразные мобильные системы войсковой ПВО, такие, как советские, 2К11 Круг , 2К12 Куб , 9К33 «Оса» американская MIM-72 Chaparral , британская Рапира .

В это же время появились и первые переносные зенитные ракетные комплексы (ПЗРК).

Развивались и морские ЗРК. Технически первым в мире ЗРК нового поколения стала разработанная в 1960-х годах и принятая на вооружение в 1967 году модернизация американских морских ЗРК в части применения ЗУР типа «Standard-1» . Ракеты этого семейства предназначались для замены всей предшествующей линейки ракет военно-морских ЗРК США, так называемых «трёх T»: Talos , Terrier и Tartar - новыми, в высокой степени универсализированными ракетами, использующими существующие пусковые установки, средства хранения и системы боевого управления. Тем не менее, разработка систем хранения и пуска ЗУР из ТПК для ракет семейства «Standard» по ряду причин откладывалась и была завершена лишь в конце 1980-х с появлением ПУ Mk 41 . Разработка универсальных установок вертикального пуска позволила существенно увеличить скорострельность и возможности системы.

В СССР в начале 1980-х на вооружение ВМФ был принят зенитно-ракетный комплекс С-300Ф «Форт» - первый в мире морской комплекс дальнего действия с базированием ракет в ТПК, а не на балочных установках. Комплекс представлял собой морскую версию наземного комплекса С-300, и отличался очень высокой эффективностью, хорошей помехозащищённостью и наличием многоканального наведения, позволяющего одной РЛС наводить сразу несколько ракет на несколько целей. Тем не менее, из-за ряда конструкторских решений: вращающихся револьверных ПУ, тяжёлой многоканальной РЛС целеуказания, комплекс получился очень тяжёлым и крупногабаритным и подходил для размещения лишь на крупных кораблях.

В целом, в 1970-1980-е, развитие ЗРК шло по пути улучшения логистических характеристик ракет путём перехода на твёрдое топливо, хранение в ТПК и применение установок вертикального пуска, а также увеличение надёжности и помехозащищённости аппаратуры за счёт применения достижений микроэлектроники и унификации.

Современные ЗРК

Современное развитие ЗРК, начиная с 1990-х, в основном направлено на увеличение возможностей поражения высокоманевренных, низколетящих и малозаметных целей (выполненных по стелс-технологии). Большинство современных ЗРК проектируется также, с расчётом на, по крайней мере, ограниченные возможности по уничтожению ракет малой дальности.

Так, развитие американского ЗРК «Patriot» в новых модификациях, начиная с PAC-1 (англ. Patriot Advanced Capabilites ), было в основном переориентировано на поражение баллистических, а не аэродинамических целей. Предполагая аксиомой военной кампании возможность достижения превосходства в воздухе на достаточно ранних стадиях конфликта, США и ряд других стран рассматривают как основного оппонента для ЗРК не пилотируемые самолёты, а крылатые и баллистические ракеты противника.

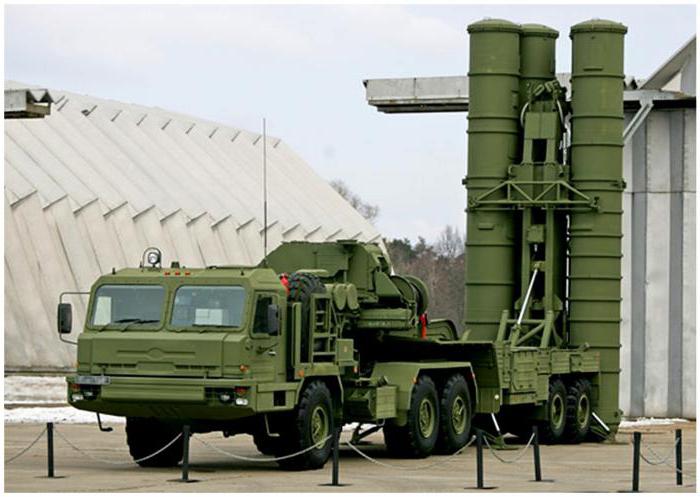

В СССР и позднее в России продолжалось развитие линейки зенитных ракет С-300. Был разработан ряд новых комплексов, включая принятую на вооружение в 2007 году ЗРС С-400 . Основное внимание при их создании уделялось увеличению количества одновременно сопровождаемых и обстреливаемых целей, совершенствованию способности поражать низколетящие и малозаметные цели. Военная доктрина РФ и ряда других государств отличается более комплексным подходом к ЗРК большой дальности, рассматривая их не как развитие зенитной артиллерии, но как самостоятельную часть военной машины, совместно с авиацией обеспечивающую завоевание и удержание господства в воздухе. Противоракетной обороне от баллистических ракет уделялось несколько меньше внимания, но в последнее время ситуация переменилась. Сейчас разрабатывается С-500 .

Особое развитие получили военно-морские комплексы, среди которых на одном из первых мест стоит система оружия «Иджис » с ЗУР «Стандарт». Появление УВП Mk 41 с очень высоким темпом пуска ракет и высокой степенью универсальности за счёт возможности размещения в каждой ячейке УВП широкой гаммы управляемого оружия (включая все виды приспособленных для вертикального пуска ракет «Стандарт», ЗУР ближнего радиуса действия «Си Спарроу» и её дальнейшего развития - ESSM , противолодочной ракеты RUR-5 ASROC и крылатых ракет «Томагавк») способствовало широкому распространению комплекса. На данный момент ракеты «Стандарт» состоят на вооружении флотов семнадцати государств. Высокие динамические характеристики и универсальность комплекса способствовали разработке на его базе противоракет и противоспутникового оружия SM-3 .

См. также

• Список зенитных ракетных комплексов и зенитных ракет

Примечания

Литература

• Ленов Н., Викторов В. Зенитные ракетные комплексы ВВС стран НАТО (рус.) // Зарубежное военное обозрение. - М. : «Красная Звезда», 1975. - № 2 . - С. 61-66 . - ISSN 0134-921X .
• Демидов В., Кутыев Н. Совершенствование систем ЗУРО в капиталистических странах (рус.) // Зарубежное военное обозрение. - М. : «Красная Звезда», 1975. - № 5 . - С. 52-57 . - ISSN 0134-921X .
• Дубинкин Е., Прядилов С. Разработка и производство зенитного вооружения Армии США (рус.) // Зарубежное военное обозрение. - М. : «Красная Звезда», 1983. - № 3 . - С. 30-34 . -

Развитие и модернизация вооруженных сил подразумевают создание новых образцов оружия и техники разных классов. В последние годы особое внимание уделяется развитию противовоздушной обороны, благодаря чему были разработаны и приняты на вооружение несколько новых образцов. Одной из новинок последнего времени стал зенитный ракетный комплекс «Багульник». О его принятии на вооружение было объявлено в начале октября.
7 октября заместитель министра обороны генерал армии Дмитрий Булгаков рассказал представителям прессы о последних достижениях в области перевооружения армии. По его словам, за последние пять лет на вооружение было принято 137 новых образцов оружия и техники. Среди новейших разработок присутствуют и средства ПВО. Одними из главных новинок в этой области стали зенитные ракетные комплексы «Стрела-10МН» и «Багульник». При этом представитель военного ведомства не стал уточнять количество заказанной и поставленной техники этих типов. ...

Российские зенитные ракетные комплексы отличаются высокими характеристиками и благодаря этому пользуются большой популярностью на международном рынке вооружений. Как стало известно несколько дней назад, список экспортных комплексов пополнился еще одним наименованием. Организация «Рособоронэкспорт» официально объявила о начале продвижения на мировом рынке перспективного экспортного ЗРК «Тор-Э2», разработанного концерном воздушно-космической обороны «Алмаз-Антей».
9 августа «Рособоронэкспорт» опубликовал новый пресс-релиз, рассказывающий о планах организации на будущее. Согласно этому документу, организация запускает программу продвижения новой разработки отечественных конструкторов в сфере ПВО. Зарубежным клиентам планируется предлагать перспективный зенитный комплекс «Тор-Э2». Он представляет собой дальнейшее развитие уже известной линейки «Тор», но при этом имеет определенные отличия от предшественников. ...

В силу разных причин вооруженные силы Австралии не располагают развитой противовоздушной обороной, что приводит к известным рискам. Командование знает об этой проблеме и принимает необходимые меры. В рамках крупной программы модернизации армии планируется закупить достаточное количество новых зенитных ракетных комплексов, которые смогут обеспечить приемлемый уровень защиты объектов и войск. В качестве основы ПВО будущего был выбран зенитный комплекс NASAMS 2 зарубежной разработки. При этом он должен претерпеть существенные изменения.
По известным данным, на данный момент противовоздушная оборона в сухопутных войсках Австралии представлена только переносными зенитными ракетными комплексами RBS-70 шведского производства. Пользуясь географическим положением страны, австралийские вооруженные силы возлагают задачу защиты воздушного пространства на истребительную авиацию, что сокращает приоритет наземных систем. ...

В годы Второй мировой войны основой противовоздушной обороны всех стран были пулеметные и пушечные комплексы различных моделей. Предпринимались попытки создания ракетных систем подобного назначения, однако отсутствие ряда важнейших технологий в то время не позволяло такому оружию конкурировать с артиллерией. Тем не менее, все армии воюющих стран пытались найти способы повышения эффективности ракетного оружия. Одна из самых интересных попыток решения такой задачи осталась в истории под названием Unrotated Projectile.
Британский проект с условным обозначением UP или Unrotated Projectile («Невращающийся снаряд») стартовал вскоре после начала Второй мировой войны. Видя угрозу в лице нацистской Германии, военное и политическое руководство Великобритании искало новые способы защиты страны от возможного нападения. По объективным причинам, наибольший интерес для британских военных представляли перспективные системы противовоздушной обороны. ...

Турельная установка 3М-47 "Гибка" предназначена для обеспечения наведения, дистанционного автоматизированного пуска ракет типа "Игла" и/или противотанковых управляемых ракет (УР) типа 9М120-1 для защиты надводных кораблей водоизмещением от 200т и выше в зоне сверхмалой дальности от атак противокорабельных ракет, самолетов и вертолетов в условиях естественных (фоновых) и искуственных помех. В модификациях с комплексом управляемого вооружения (КУВ) для УР типа 9М120-1 турельная установка решает задачи поражения воздушных низколетящих со скоростями до 400м/с целей, надводных малотоннажных целей, наземных (береговых) движущихся и неподвижных целей, современных и перспективных танков, других бронированных (БТР, БМП) и малоразмерных целей (типа ДОТ, ДЗОТ), фортификационных сооружений, живой силы в укрытиях и на открытых площадках. ...

Зенитный ракетный комплекс 9М331МКМ "Тор-M2КМ" предназначен для противовоздушной обороны важнейших военных, государственных и промышленных объектов от ударов высокоточного оружия (противорадиолокационных и крылатых ракет, управляемых и планирующих авиационных бомб и др.), самолетов штурмовой авиации, вертолетов огневой поддержки и дистанционно пилотируемых аппаратов в пределах зоны поражения, в любое время суток, в сложной метеорологической и помеховой обстановке, в т.ч. при размещении в городской черте. ЗРК "Тор-2МКМ" является модификацией "Тор-М2Э" и отличается модульным принципом построения и возможностью размещения боевых и технических средств на любой платформе заказчика соответствующей грузоподъемности. Комплекс разработан концерном ПВО "Алмаз-Антей" и входящим в его состав Ижевским электромеханическим заводом "Купол". ...

Зенитный ракетный комплекс малой дальности HHQ-10 (Hai HongQi-10, Naval Red Flag-10), предназначен для организации обороны надводных кораблей различного класса в ближней зоне от массированных атак низколетящих крылатых ракет, а также самолетов, вертолетов и беспилотных летательных аппаратов. Комплекс HHQ-10 разработан китайской корпорацией CASIC (China Aerospace and Science Industry Corporation) и по своей конструкции подобен американо-германскому ЗРК RAM аналогичного назначения. ЗРК HHQ-10, получивший экспортное обозначение FL-3000N (Flying Leopard 3000 Naval), был впервые продемонстрирован в 2008 году на выставке Zhuhai Airshow-2008. В ноябре 2014 года на международной выставке Airshow China 2014 корпорация CASIC представила три варианта пусковых установок ЗРК FL-3000 на 8 (см. фото), 15 (см. фото) и 24 (см. фото) ракеты. Первым кораблем, оснащенным этим ЗРК в 2008 году, стал корвет типа 056 (см. фото), этот же комплекс устанавливается на эсминцы типа 052D и фрегаты 054B. ...

Перспективный мобильный зенитный ракетный комплекс MEADS (Medium Extended Air Defense System) предназначен для обороны группировок войск и важных объектов от оперативно-тактических баллистических ракет с дальностью полета до 1000км, крылатых ракет, самолетов и беспилотных летательных аппаратов противника. Разработка системы осуществляется базирующимся в Орландо (США) совместным предприятием MEADS International, в состав которого входят итальянское подразделение компании MBDA, немецкая LFK и американская компания Lockheed Martin. Управление разработкой, производством и поддержкой ЗРК осуществляет созданная в структуре НАТО организация NAMEADSMO (NATO Medium Extended Air Defence System Design and Development, Production and Logistics Management Organization). США финансирует 58% затрат в рамках программы. Германия и Италия обеспечивают 25% и 17%, соответственно. Согласно первоначальным планам, США намеревались закупить 48 ЗРК MEADS, Германия – 24 и Италия – 9. ...

Всегда так было и будет: если у кого-то где-то появилось что-то новое, то и другие тотчас же стремятся это же самое получить. Вот и наш зенитно-ракетный комплекс «Тунгуска» никого за рубежом равнодушным не оставил, причем сразу выяснилось, что у наших потенциальных противников ничего похожего нет, а раз так, то и им нужна подобная машина. Громче всех об этом заявляли два человека: Лоуренс Д.Бейкон, директор небольшой американской вооруженческой дизайнерской фирмы WDH в Ирвине, и начальник инженерной группы Ашер Н.Шарони, бывший полковник израильской армии. Опять-таки, почему так – понятно. Всегда находятся люди, которые бегут «впереди паровоза» рассчитывая обратить на себя внимание именно за счет того, что они «впереди». Пока там еще крупные фирмы раскачаются, а мы уже сможем что-то сделать и привлечь к себе внимание и… деньги! Правильный, конечно, подход, самый что ни на есть венчурный, если только… Если только абстрагироваться от трудностей технической реализации. ...

Зенитный ракетный комплекс (ЗРК) "Сосна" предназначен для защиты войсковых частей и подразделений в любых формах боевых действий, в том числе на марше, от средств воздушного нападения и разведки вероятного противника. Комплекс обеспечивает поражение вертолетов, самолетов, средств ВТО, крылатых ракет, дистанционно управляемых аппаратов и легкобронированной наземной техники в любое время суток в условиях ограниченной видимости при наличии естественных и искусственных помех на дальности до 10км. Головной разработчик комплекса - ОАО «Конструкторское бюро точного машиностроения имени А.Э. Нудельмана» . Разработка комплекса велась с 1987 года. Основными направлениями работ являлось повышение боевой устойчивости комплекса, снижение стоимости боевой машины. Повышение боевой устойчивости ЗРК было достигнуто за счет отказа от использования радиолокационных систем обнаружения, с целью снижения уязвимости от противорадиолокационных вооружений противника. ...

Standard-3 (SM-3/ RIM-161) - американская зенитная управляемая ракета семейства Standard, входит в систему противоракетной обороны (ПРО) корабельного базирования и предназначена для перехвата баллистических ракет средней и меньшей дальности в верхних слоях атмосферы и на заатмосферном участке. Основой системы ПРО корабельного базирования является модернизированная многофункциональная система боевого управления Aegis. Этой системой оснащаются эсминцы типа Arleigh Burke и Zumwalt, часть крейсеров типа Ticonderoga ВМС США. Ракеты SM-3 под управлением Aegis размещаются также на кораблях аналогичного назначения ВМС Японии (миноносцы класса Kongo), Испании (фрегаты класса F100), Южной Кореи (эсминцы класса KDX-3) , Австралии и Норвегии (фрегаты типа F-314). Ракета SM-3 представляет собой развитие созданной в начале 1990-х гг. фирмой Raytheon зенитной ракеты дальнего действия SM-2 Block IV (RIM-156). Первый испытательный пуск SM-3 состоялся 24 сентября 1999 г. ...

Автономный мобильный зенитный ракетный комплекс (ЗРК) ближнего действия Т38 "Стилет" предназначен для обороны подразделений сухопутных войск, промышленных и военных объектов от ударов всех типов современных и перспективных средств воздушного нападения с эффективной поверхностью рассеяния 0,03 м² и более, летящих на предельно малых, малых и средних высотах. Комплекс разработан белорусским научно-производственным предприятием "Тетраэдр" и является логическим продолжением работ этого предприятия по программе "Оса-Т", нацеленной на модернизацию устаревших советских комплексов "Оса". В отличие от прототипа ЗРК Т-38 размещается на колесном шасси МЗКТ-69222Т повышенной проходимости и использует в качестве средства поражения новую зенитную ракету, разработанную ГосККБ "Луч" (г.Киев, Украина). Системы управления комплекса выполнены на новой элементной базе, боевая машина оснащается системой электронно-оптического обнаружения. ...

Зенитное ракетное оружие относится к ракетному оружию класса «земля-воздух» и предназначено для уничтожения средств воздушного нападения противника зенитными управляемыми ракетами (ЗУР). Оно представлено различными системами.

Система зенитного ракетного оружия (зенитная ракетная система) - совокупность зенитного ракетного комплекса (ЗРК) и средств, обеспечивающих его применение.

Зенитный ракетный комплекс - совокупность функционально связанных боевых и технических средств, предназначенных для поражения воздушных целей зенитными управляемыми ракетами.

В состав ЗРК входят средства обнаружения, опознавания и целеуказания, средства управления полетом ЗУР, одна или несколько пусковых установок (ПУ) с ЗУР, технические сред- сва и электрические источники питания.

Техническую основу ЗРК составляет система управления ЗУР. В зависимости от принятой системы управления различают комплексы телеуправления ЗУР, самонаведения ЗУР, комбинированного управления ЗУР. Каждый ЗРК обладает определенными боевыми свойствами, особенностями, совокупность которых может служить классификационными признаками, позволяющими отнести его к определенному типу.

К боевым свойствам ЗРК относятся всепогодность, помехозащищенность, мобильность, универсальность, надежность, степень автоматизации процессов ведения боевой работы и др.

Всепогодностъ - способность ЗРК уничтожать воздушные цели в любых погодных условиях. Различают ЗРК всепогодные и невсепогодные. Последние обеспечивают уничтожение целей при определенных погодных условиях и времени суток.

Помехозащищенность - свойство, позволяющее ЗРК уничтожать воздушные цели в условиях помех, создаваемых противником для подавления электронных (оптических) средств.

Мобильность - свойство, проявляющееся в транспортабельности и времени перехода из походного положения в боевое и из боевого в походное. Относительным показателем мобильности может служить суммарное время, необходимое для смены стартовой позиции в заданных условиях. Составной частью мобильности является маневренность. Наиболее мобильным считается комплекс, обладающий большей транспортабельностью и требующий меньшего времени на совершение маневра. Мобильные комплексы могут быть самоходными, буксируемыми и переносными. Немобильные ЗРК называют стационарными.

Универсальность - свойство, характеризующее технические возможности ЗРК уничтожать воздушные цели в большом диапазоне дальностей и высот.

Надежность - способность нормально функционировать в заданных условиях эксплуатации.

По степени автоматизации различают зенитные ракетные комплексы автоматические, полуавтоматические и неавтоматические. В автоматических ЗРК все операции по обнаружению, сопровождению целей и наведению ракет выполняются автоматами без участия человека. В полуавтоматических и неавтоматических ЗРК в решении ряда задач принимает участие человек.

Зенитные ракетные комплексы различают по числу целевых и ракетных каналов. Комплексы, обеспечивающие одновременное сопровождение и обстрел одной цели, называются одноканальными, а нескольких целей - многоканальными.
