Для повышения результатов стрельбы недостаточно модифицировать оружие, необходимо также использовать более совершенные прицельные приспособления. Существенно ускорить наведение на цель, сохраняя высокую точность стрельбы, позволяют коллиматорные прицелы. Их конструкция довольно проста и может быть воспроизведена в домашних условиях, с поправкой на меньшую прочность самодельных устройств.

Свое название устройство получило от используемого принципа коллимации – преобразования пучков света, которые отвечают объектам наблюдения, в параллельные лучи. В одной плоскости с объектами наблюдения (фокальной плоскости, опт.) располагается прицельный маркер, свечение которого обеспечивается работающим светодиодом.

Глаз стрелка наблюдает маркер в удаленном на неопределенное расстояние виде. Он никогда не расплывается и находится на объекте прицеливания. Со стороны цели источника света не видно, что объясняется его низкой интенсивностью и отражением большей части лучей в направлении стреляющего.

Преимущества коллиматора заключаются в возможности прицеливания двумя глазами. Это расширяет поле зрения и позволяет вовремя переносить среднюю точку попадания.

Видео-обзор коллиматорного прицела, принцип его действия и применение:

Различают открытый и закрытый коллиматорные прицелы. При использовании открытого типа стрелок наблюдает за целью двумя глазами, фиксируя одновременно прицельный маркер. Полость прицела является полупрозрачной, что дает также возможность целиться одним глазом, как в случае оптического прицела.

При наведении оружия, оснащенного закрытым коллиматором, один глаз наблюдает за целью, а второй фиксирует прицельную метку. Целиться одним глазом нельзя, поскольку пространство за оптикой выполнено из непрозрачного материала.

Отличие от механических, оптических, голографических прицелов

Виды коллиматорных прицелов и отличие их от других

Принципиальная разница между коллиматорным прицелом и классическими прицельными приспособлениями заключается в следующем:

• для обеспечения прицельного маркера всегда используется источник электроэнергии – аккумулятор или батарея;
• для наведения на цель не нужно добиваться совмещения механических частей прицела (мушки и целика);
• оптическая система не обеспечивает приближения цели (хотя в последнее время стали появляться коллиматоры с небольшим увеличением);
• роль прицельной метки выполняет световое пятно, а не металлическая сетка в фокусе линзы или выгравированные на ней метки;
• при смещении глаза стрелка относительно оси оружия прицельный маркер почти не изменяет своего местоположения и остается на цели (практическое отсутствие параллакса).

Существует еще одна разновидность коллиматора – . Этот вид является развитием классической коллиматорной схемы и использует вместо точечного источника света лазер, а также голографическую метку. Последняя может принимать любую форму, в том числе визуально кажущуюся объемной.

Голографические прицелы считаются более совершенными, чем коллиматорные, поскольку позволяют лучше ориентироваться в условиях быстро меняющихся целей. Тем не менее, коллиматорные прицелы более универсальны, оставаясь одинаково удобными на малых и больших дистанциях.

Применение

Коллиматорные прицелы получили распространение на оружии среднего и ближнего боя, хотя иногда могут устанавливаться и на . Чаще всего их применяют вместе с , штурмовыми винтовками и .
Большую популярность получила установка коллиматорных прицелов на пневматическое оружие. Особенно это касается приводов для страйкбола.

В обычной пневматике калибра 4,5 мм коллиматоры часто используются новичками, поскольку позволяют совершать точные выстрелы даже с минимальной подготовкой.

Если основное применение пневматики – стрельба по часто и внезапно появляющимся мишеням, то коллиматорный прицел подходит как нельзя лучше. Существуют также ночные прицелы, которые позволяют попадать точно в цель в темное время суток.

Общее устройство и схема

Условная конструкция открытого и закрытого коллиматорного прицела показана на рисунке ниже.

Закрытый коллиматорный прицел (схема б) представляет собой трубку, в которую вмонтирована выпуклая линза и точечный источник света. Передняя часть прицела закрыта, то есть целиться нужно двумя глазами. После совмещения маркера и цели можно производить выстрел.

Открытый коллиматорный прицел (схема а) включает в свою конструкцию зеркало-отражатель, часто полупрозрачное. В такой прицел можно смотреть одним глазом, наблюдая цель и светящийся маркер. Наибольший эффект достигается при использовании обоих глаз.

При наличии энтузиазма и практики работы с механическими приборами, простейший коллиматорный прицел можно собрать самостоятельно. Для этого понадобится корпус прямоугольного или круглого сечения, зеркало-отражатель или фрагмент стекла правильной формы, а также рабочий светодиод. Расположить зеркало или стекло нужно под углом к стрелку так, чтобы отражение светодиода было видно посередине корпуса.

Примеры простейших конструкций коллиматорных прицелов, которые может соорудить даже ребенок своими руками (в прямом смысле), показаны на видео:

Эксплуатация и уход

Пользуясь коллиматорным прицелом, необходимо:

• протирать оптику по мере загрязнения, применяя специально предназначенные для этого салфетки. Простая ветошь может испортить (поцарапать) линзы и зеркала;
• проверять батарейки или аккумуляторы перед их установкой в прицел – актуально для устройств с нестандартными элементами питания;
• транспортировать прицел отдельно от оружия, за исключением специально предназначенных чехлов для перевозки. Правильно настроенный прицел будет сохранять среднюю точку попадания даже после многократных циклов установки-снятия.

Правила хранения

Чтобы поддерживать работоспособность коллиматорного прицела, нужно выполнять основные требования к их хранению:

1. вынимайте батарею на период бездействия, чтобы не повредить электрическую схему при протекании электролита;
2. держите прицел в сухом месте с постоянной влажностью – это убережет устройство от появления коррозии;
3. избегайте физических воздействий на прицел, поскольку ремонт оптической системы достаточно затратный даже для бюджетных моделей.

Как выбрать коллиматорный прицел

Как выбрать коллиматорный прицел

Существует негласное правило – все коллиматорные прицелы, имеющие цену покупки ниже 15 у. е., не являются в полной мере прицелами. Это связано с чрезвычайно ненадежной конструкцией дешевых поделок, которые будут сбиваться при малейших сотрясениях (даже при перезарядке).

Установка

Современные (кронштейны) имеют два основных механизма – «ласточкин хвост» и планку Пикатинни. Наиболее дорогие модели можно зафиксировать на любом из них, благодаря универсальному крепежному комплекту.

При установке прицела его местоположение жестко фиксируется прижимными винтами, а иногда дополнительно стопорится в специальном пазу. Затягивать винты следует сильно, но осторожно, чтобы не сорвать резьбу и не погнуть направляющие планки.

Установку коллиматорного прицела на винтовку с переходной планкой можно посмотреть на этом видео:

Настройка

Процесс наладки коллиматорного прицела можно свести к двум манипуляциям – установке яркости и пристрелке. Изменение яркости осуществляется в зависимости от внешнего освещения – чем оно сильнее, тем ярче должен быть прицельный маркер. При стрельбе в пасмурную погоду или в сумерках мощность излучателя нужно уменьшить, чтобы не допустить засветки цели.

При отсутствии опыта проводите пристрелку оружия с упора. Удобнее всего пользоваться специальной подставкой или мешочком, наполненным песком.

Осуществляется на стандартном расстоянии для каждого типа оружия. В случае пневматики целесообразно начинать с десяти метров, выверяя среднюю точку попадания и местоположение маркера в несколько этапов:

1. оружие направляется на цель через механические прицельные приспособления или канал ствола. Также на цель наводится светящийся маркер коллиматора (путем вращения регулировочных винтов в горизонтальной и вертикальной плоскости);
2. производится серия выстрелов (обычно не более трех), по которым определяется средняя точка попадания. Положение маркера снова регулируется винтами, учитывая отклонение места прицеливания от точки попадания (в соответствии с инструкцией на используемый прицел);
3. после первоначальной пристрелки производится еще одна серия выстрелов, чтобы убедиться в правильности внесенных поправок;
4. когда оружие пристреляно на заданное расстояние, необходимо проверить точку попадания на других дистанциях. Наблюдаемое понижение или превышение попаданий следует записать и выучить. Зная отклонения от точки прицеливания и расстояние до цели, можно будет вести огонь, не внося корректировки в настройки коллиматора.

Краткий обзор популярных марок

Кобра

Относится к линейке боевых коллиматорных прицелов, предназначенных для установки на серийное военное вооружение. В зависимости от условий использования, в можно выбирать не только яркость маркера, но и его внешний вид (точку, перекрестие и пр.). Прицелы российского производства имеют преимущественно открытую конструкцию и позволяют быстро переносить огонь на появляющиеся цели.

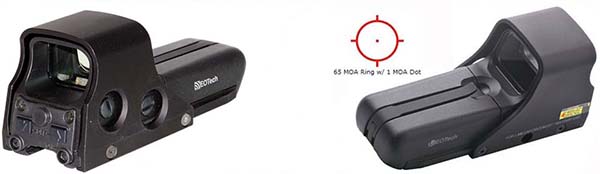

Eotech

Представляет собой линейку коллиматорных прицелов различных модификаций, включая голографические. Устройства относятся к высокой ценовой гамме и имеют широкий спектр возможностей, многие считают их лучшими в своем деле. Большинство – компактные открытые конструкции.

Hakko

Относятся к прицелам среднего и верхнего ценового диапазона и производятся в Японии. Реализованные конструкции отличаются разнообразием и включают как малогабаритные коллиматоры с одной линзой, так и трубчатые конструкции для стрельбы на дальние дистанции.

Sightmark

Большой ассортимент получил известность благодаря использованию охотниками и спортсменами. Цена приборов сдвинута в сторону умеренных значений, а значительная прочность допускает стрельбу из оружия больших калибров, таких как 12й. Компания Sightmark собрала ряд наград за высокое качество продукции, часть которой идет на вооружение американских сил правопорядка.

Aimpoint

Компания производит высококлассные прицелы, которые применяются на разнообразном стрелковом оружии. Большинство выполнено в ударопрочном и водостойком корпусе, способном выдерживать большие механические нагрузки. Цены на прицелы достаточно высоки и поддерживают репутацию дорогого бренда, но всегда можно приобрести китайские реплики по более низкой стоимости.

Сравнение коллиматорных прицелов от компаний Aimpoint и Eotech:

Burris

Данные коллиматорные прицелы отличаются открытым исполнением и представляют собой компактные устройства для установки на спортивное и охотничье оружие. Для военного применения прицелы получили меньшее распространение, в связи с открытой оптической частью. Приборы достаточно прочны и компактны, а также обладают высокой эргономичностью.

Leapers

Модели коллиматорных прицелов от Leapers получили известность при установке на гладкоствольное охотничье оружие и малогабаритную пневматику. Жесткая конструкция позволяет прицелу выдерживать высокую отдачу. Среди большого выбора присутствуют бюджетные модели, позволяющие сполна использовать недорогие газобаллонные пистолеты с установленными коллиматорными прицелами.

Docter

Устройства немецкого производства популярны благодаря ультрамаленьким габаритам и достаточной прочностью для выдерживания высокой отдачи. Коллиматоры от Docter применяются в развлекательной, охотничьей и спортивной стрельбе, а также используются для установки на дробовики и пистолеты-пулеметы.

Bushnell

Образцы американского производства дополняют широкий выбор прицельных приспособлений, включающий не только коллиматорные, но и оптические прицелы. Можно сказать, что коллиматоры являются скорее исключением для данного бренда, что никак не отражается на их качестве. Большинство коллиматорных прицелов Bushnell относится к бюджетным моделям, применяющимся в спортивных и охотничьих целях.

На стволы (на горизонталку).

Установка коллиматорного прицела на гладкоствольные ружья набирает обороты. Три основных вида ружей и установка на них коллиматоров описана в первой части статьи. Эта короткая часть, про крепления на горизонталку, вариантов выбора здесь не так много, но всё же они есть.

Конструкция ружья диктует условия и увы приходится их учитывать. Первые гладкоствольные ружья со спаянными стволами (двустволки) сделанные для охоты, были с горизонтальным расположением стволов. На таких ружьях прицельная планка не вентилируемая, ни прорезей, ни зацепов нет, и установить крепление для коллиматора на планку нет возможности.

Отдельно можно сказать про двуствольные и трёхствольные ружья и штуцера, у таких ружей нарезные стволы (под разные калибры), либо комбинированные (сочетание нарезного и гладкоствольного). На таких ружьях используют прицельную планку с основанием под крепление для оптики. Такие крепления имеют разную форму и вид, но это тема другого характера, про кронштейны для нарезного оружия и штуцеров. У гладкостволов такого нет, так что возможности ограничены только установкой на стволы.

Выбор места посадки крепления ограничен. Кронштейн состоит из двух частей (верхней и нижней), и устанавливается на ствол около цевья, так как ближе к перелому ружья не поставить. Крепления такого типа закрывают прицельную планку и целиться без коллиматора не возможно.

К таким креплениям относятся большинство на нашем рынке, база weaver находится на верхней части, а на нижней части так же бывает база для установки подствольного фонаря или лазерного целеуказателя. Крепления делают, в основном из лёгких сплавов, так как площадь соприкосновения со стволами большая, но стопора никакого нет, вместо него используются прокладки из специальных не скользящих материалов или резины. Но у некоторых креплений бывает стопорный винт, что это значит? Это значит что нужно отверстие под этот винт, и придётся сверлить прицельную планку под него...а если ружьё дорогое, то это априори отпадает сразу же. Даже если вы купили не дорогую горизонталку, и вам её не жалко...то тут и дрель вам в руки! Главное не промахнуться.
Но есть умельцы, которые прикручивают базы weaver на прямую к прицельной планке.

"Крепление ИЖ-43" от компании ЭСТ Прайм Тула.

Состоит из двух похожих частей, на которых есть база вивер. На верхней есть вырез под прицельную планку ружья, и на неё устанавливается коллиматор, на нижнюю базу можно установить подствольный фонарь либо лазерный целеуказатель. Крепление выполнено из алюминиевого сплава и достаточно прочное и лёгкое, вес около 100 грамм. Длина базы вивер, как и самого основания крепления 7 см. Устанавливается вплотную к цевью на стволы и зажимается 6-ю винтами. Крепление довольно высокое и установленный коллиматор должен быть с низкой посадкой.

Есть модификация данного крепления "ИЖ-43Н".

Отличием является отсутствие нижней базы вивер, крепление зажимается двумя плашками снизу на те же 6 винтов. Крепление меньше по весу. Но есть возможность установки ближе к перелому стволов, если ружьё имеет узкое цевьё, такое как на старинных ружьях России и Европы. Обычно, люди имеющие такие ружья не ставят на них какие либо прицелы, всё же классика, да и стоят они очень дорого, чтоб эксперементировать.

Крепление "ИЖ-43" ЭСТ Тула и ИЖ-58

Крепление "ИЖ-43" ЭСТ Тула и "ПКМ" и ИЖ-58

Существовали крепления от компании "Точприбор", которых к сожалению днём с огнём не найдёшь, так как их сняли с производства. Крепления полного обхвата. Оно состояло из зажимной части, хомута отхватывающего ружьё полностью, и базы вивера на винтах прикрученной к этому хомуту. Принцип того, что крепление устанавливалось под цевьё, делал его сцепку жёсткой, но в то же время нужно было где-то что-то подтачивать (цевьё), а это проблематично. Поэтому этот принцип вымер.

Есть одно крепление, которое выпускается на Красногорском заводе (КМЗ им. Зверева), специально для своих коллиматоров ПКМ. Коллиматорные прицелы ПКМ для армии подойдут, но для гражданского оружия слишком громоздки, хотя качество оптики и электроники хорошее, ну или ставить такой коллиматор на карабины армейского типа, таких как "Вепрь", "Тигр" или "Сайга".

Так вот инженеры и токари завода делают много видов баз для своего изобретения, и одна база подойдёт для лёгких открытых коллиматоров с одним стопорным винтом, так как на креплении база вивер с одной прорезью (с одним слотом). Это пожалуй самое низкое крепление, по посадке на стволах, толщина металла тоньше и вырез под прицельную планку больше. Состоит крепление из алюминиевого сплава и зажимается на 4 винта. Длина крепления 7 см, устанавливается около цевья. Крепление не универсальное, и имеет различие по калибрам, будьте внимательны, выбирайте для своего калибра (20, 16 или 12). Называется она база weaver для ПКМ

Следующее крепление на горизонталку от Белорусских конструкторов. Почему-то фантазии у производителей не хватает и все отечественные и белорусские крепления не имеют отдельных названий или артикулов (как у немцев или американцев), но имеют МВЖИ с каким-нибудь "космическим" номером, вот по этому и это крепление без названия. Кронштейн 43-58 weaver. Крепление представляет из себя базу weaver прикрученная на 2 винта к направляющей на стволы, если можно так назвать. Данный кронштейн забивается на стволы и прикручивается к прицельной планке стопорным винтом, но для этого в прицельной планке нужно сделать отверстие для винта, т.е. берём дрель....и.... База находится ближе к перелому, это будет самое близкое расположение коллиматора к глазам, но нужно сверлить.

Лучше всё же классическое ружьё оставить в своём первозданном состоянии, ничего не устанавливать, а тем более ничего не сверлить. Ведь это самое лучшее ружьё для ходовой охоты, но это только моё мнение. Да и смотрится это, мягко сказать не "комильфо", как говорится всему своё место...

– это отдельный класс оптических прицелов для установки на боевое, охотничье и спортивное оружие. Коллиматоры имеют кратность х1, что исключает искажение размеров цели, и неограниченное поле зрения. Даже при активном перемещении глаза относительно центра прицела за счет быстрого совмещения светящейся метки с целью обеспечивается скорость прицеливания в несколько раза выше, чем с другими приспособлениями. Светящаяся прицельная марка хорошо видна как днем, так и при сравнительно слабой освещенности, а при наличии нескольких сменных сеток можно менять их в зависимости от конкретных условий. Некоторые модели совмещены с лазерным целеуказателем для прицельной стрельбы из любого положения.

Коллиматорный прицел считается лучшим выбором для стрельбы на небольшие дистанции (100-150 м) по движущимся целям средних и крупных размеров. Эти коллиматорные прицелы могут устанавливаться на разные виды огнестрельного оружия, но наибольшей популярностью они пользуются у любителей пневматики. Наряду с этим, коллиматоры отлично подходят для пистолетов, луков и арбалетов. Эти прицелы обычно имеют встроенные кронштейны для крепления, поэтому при покупке необходимо убедиться в совместимости прибора с используемым оружием.

ВИДЫ КОЛЛИМАТОРНЫХ ПРИЦЕЛОВ:

Активные и пассивные. Прицелы первого типа работают от батареек, поэтому их прицельная марка видна постоянно. В пассивных прицелах марка светится только при достаточной степени внешней освещенности.

Открытые. Самые простые по конструкции и доступные по цене прицелы, рассчитанные на стандартные условия стрельбы. Открытые прицелы называются еще и однолинзовыми, так как у них имеется только передняя линза в оправе. В силу того что эти приборы хуже защищены от атмосферных осадков, их нецелесообразно использовать во время дождя и снега, так как капли могут попасть на стекло и исказить марку. При этом, в отличие от закрытых прицелов, открытые намного легче и компактнее, поэтому не закрывают своим корпусом обзор и позволяют прицеливаться двумя глазами. К их достоинствам относится и четкое незатененное поле зрения. Открытые прицелы – наиболее оптимальное решение для малокалиберных карабинов.

Закрытые. Модели этой категории представляют собой укороченную версию оптического прицела, где оптика располагается в зрительной трубе. У закрытых прицелов, помимо передней линзы, имеется еще и линза окуляра. Они лучше защищены от внешних факторов, поэтому относятся к всепогодным приборам, но для них характерно затенение зоны прицеливания. Закрытые коллиматорные прицелы более габаритные, но благодаря прочному корпусу способны выдерживать большую отдачу. Если установить специальную оптическую насадку, то можно вдвое увеличить кратность прицела и, соответственно, дальность его действия. Закрытые прицелы обычно устанавливаются на длинноствольное оружие средних и крупных калибров.

Голографические. Приборы этого класса относятся к открытому типу, поэтому не перекрывают обзор и позволяют прицеливаться двумя глазами. Главной особенностью голографических прицелов является наличие плоской голограммы с прицельной маркой, которая визуализируется лучом лазера. На эту прозрачную голограмму наносятся как стандартные прицельные сетки, так и трехмерные. Они отлично видны при любом освещении и всегда располагаются по центру вне зависимости от того, под каким углом зрения смотрит стрелок. Голографические прицелы, как и модели закрытого типа, отлично себя зарекомендовали при использовании с дробовиками. Стоимость их выше, чем других видов коллиматоров, так как процесс изготовления голограммы сложный и дорогостоящий.

ЛУЧШИЕ КОЛЛИМАТОРНЫЕ ПРИЦЕЛЫ:

	ПРИЦЕЛ SIGHTMARK LASER DUAL SHORT SIGHT С ЛЦУ SM13002
	Коллиматорный прицел SightMark Laser Dual Short Sight с ЛЦУ – охотничья модель известной американской компании, входящей в концерн Yukon. Это прицел открытого типа с интегрированным лазерным целеуказателем, рассчитанный на использование с гладкоствольным оружием калибра до 12/70 и отлично себя зарекомендовавший во время охоты из засидки и облавой. Прибор демонстрирует впечатляющие результаты при стрельбе по движущимся целям, в том числе и в густых зарослях. Купить прицел можно не только для охоты, но и для спортивной стрельбы. Оптика прицела SightMark Laser Dual Short Sight с ЛЦУ – это объектив 33х24 мм и линзы с просветляющим рубиновым покрытием. Хорошая видимость обеспечивается как при ярком солнечном свете, так и в сумерках. В модели имеется красная прицельная марка 4-х модификаций и 7-ступенчатая регулировка яркости. Переключатели яркости, как и батарейный отсек, расположены в верхней части корпуса. К общим для коллиматоров характеристикам относятся также кратность 1х и неограниченное удаление выходного зрачка. Корпус коллиматорного прицела SightMark Laser Dual Short Sight ударопрочный влагозащищенный и изготовлен из анодированного алюминиевого сплава. Модель не нуждается в пристрелке после демонтажа и повторного монтажа. Для крепления используется планка Weaver/ Picatinny с посадочным размером 17-23 мм. Прибор работает в течение двух часов от литиевой батареи CR2032 и весит 162 г.
	ПРИЦЕЛ ЗАКРЫТОГО ТИПА AIMPOINT MICRO H-1 COMPLETE 2MOA
	Коллиматорный прицел закрытого типа Aimpoint Micro H-1 – представитель компакт-серии Micro, в которую производитель внедрил систему прицеливания полноразмерных моделей. Продажа прицела, разработанного для охотников, ориентирована на его использование с дробовыми ружьями, нарезным и короткоствольным огнестрельным оружием калибра вплоть до.500 Nitro Express. Обладая повышенной надежностью, характерной для всей продукции всемирно известной компании Aimpoint (Швеция), это самые легкие закрытые коллиматоры в своем классе. Благодаря этому прицелы можно устанавливать и на облегченное оружие, а также на охотничьи револьверы, арбалеты и луки. Объектив прицела коллиматорного Aimpoint Micro H-1 имеет размеры 21х15 мм, а все линзы – двустороннее многослойное покрытие Anti Reflex. Помимо оптики высокого качества, обеспечивающей четкое изображение, большое поле зрения позволяет вести результативную стрельбу навскидку на коротких дистанциях. В модели установлена красная прицельная марка 2 МОА с механическим переключателем интенсивности. Возможность использования прицела днем и ночью обеспечивает 12-ступенчатая регулировка яркости марки. Выпускаются коллиматорные прицелы Aimpoint Micro H-1 в алюминиевом влагонепроницаемом корпусе – прибор не выходит из строя даже при погружении в воду на 5 м. У этой модели защитные резиновые крышки и запатентованное крепление к корпусу, снижающее отдачу. Для установки на оружие производитель рекомендует использовать кронштейны немецкой фирмы Frank Henneberger. За счет технологии энергосбережения Acet прицел способен работать на одном комплекте батарей CR2032 до 50.000 часов (около 5 лет). Вместе с креплением прибор весит 105 г.
	ГОЛОГРАФИЧЕСКИЙ ПРИЦЕЛ EOTECH EXPS3-2
	Голографический прицел EOTech EXPS3-2 – популярная модель линейки EXPS для прицельной стрельбы на малых и средних дистанциях. От серии XPS прибор отличается улучшенной защитой корпуса, наличием быстросъемных кронштейнов на планку Weaver и боковыми кнопками переключения режимов. Прицел позволяет обнаруживать цель на удалении до 280 м и может полноценно использоваться на легком оружии – карабинах, полуавтоматических и автоматических винтовках. Дизайн прибора разрабатывался с привлечением представителей спецподразделений армии США и профессиональных стрелков. В голографическом прицеле EOTech EXPS3-2 установлена незапотевающая оптика с антибликовым покрытием и отсутствует эффект параллакса. Эта модель может использоваться с приборами ночного видения. Для ночного режима предусмотрено 10 уровней регулировки яркости сетки, а для стандартных условий – 30. EOTech EXPS3-2 совместим с магнификаторами G33.STS того же производителя, имеющими кратность 3.25х, что позволяет переключаться с ближних дистанций на средние. В качестве прицельной сети используется модификация А65/1 2-dot – круг с диаметром 65 MOA и двумя точками (1 MOA) для баллистических поправок. Как и обычные коллиматорные прицелы, голографические тоже имеют кратность 1х и неограниченное удаление выходного зрачка. Охотничьи прицелы EOTech EXPS3-2 относятся к открытому типу и выполняются в герметичном корпусе. Полная водонепроницаемость внутренней оптики позволяет прибору не выходить из строя при погружении на 3 м. Установку прицела на оружие значительно упрощают быстросъемные посадочные базы. Питается эта модель от одной литиевой батареи, обеспечивающей автономную работу до 600 часов, и весит 317 г.
	КОЛЛИМАТОРНЫЙ ПРИЦЕЛ ELCAN SPECTERDR 1-4X CX5396 7.62
	Оптический прицел Elcan SpecterDR 1-4x CX5396 7.62 – представитель серии SpecterDR, в которую вошли первые в мире боевые прицелы с двойным полем зрения, предназначенные для стрельбы на малые и средние дистанции. Все модели линейки проходят жесткие испытания на соответствие стандартам оптических приборов, разрабатываемых для армии США. Это панкратический прицел с переменной кратностью 1-4x, позволяющий легко переключаться от дальних целей к ближним с неизменным удалением выходного зрачка (70 мм). Дальность прицеливания составляет 100-600 м, а по углу поля зрения при кратности 1х это одна из лучших моделей в своем классе. Прибор рассчитан на использование с оружием разного калибра, включая крупные (.300, .308), а также на работу вместе с прицелами большой кратности и с коллиматорами с посадочной базой Docter. Оптика прицелов Elcan SpecterDR 1-4x CX5396 7.62 имеет многослойное просветляющее покрытие, обеспечивающее детализированную картинку и четкую передачу цветов. В модели установлен объектив диаметром 32 мм и реализована система оптимизированного прохождения световых лучей. В качестве прицельной сетки используется перекрестие двойной толщины с 5 уровнями яркости: можно настроить прибор на перекрестие или только на центральную красную точку. Размер марки при кратности 1х – 6 МОА, при 4х – 1 МОА. Выпускаются оптические прицелы Elcan SpecterDR 1-4x CX5396 в корпусе из алюминиевого сплава с анодированным покрытием, максимально устойчивым не только к погодным факторам, но и к падениям, ударам и погружениям в воду на 10 м. У приборов есть быстросъемная посадочная база со специальным запатентованным механизмом, который исключает сбой настроек прицельной марки. Весит прибор 660 г и на одной литиевой батарее 3V может работать до 3000 часов.
	КОЛЛИМАТОРНЫЙ ПРИЦЕЛ DOCTER SIGHT II+ 3.5
	Коллиматорный прицел DOCTER Sight II+ 3.5 – модель сверхкомпактного коллиматора открытого типа от немецкого производителя Analytik Jena AG, специально разработанная для динамичной охоты, особенно для стрельбы навскидку. Благодаря креплениям, которые приобретаются отдельно, прибор можно устанавливать на разные виды стрелкового оружия (нарезное, гладкоствольное, короткоствольное) и вести прицельную стрельбу на малых и средних дистанциях. Модели серии Docter Sight не имеют ограничения по калибру – у прицела очень высокая стойкость к отдаче (1000 g). Оптическая система коллиматорного прицела DOCTER Sight II+ 3.5 состоит из двух склеенных линз. Дальность наблюдения без параллакса составляет 40 м. В качестве прицельной марки используется красная точка 3,5 MOA с автоматической регулировкой яркости, на 50 метрах перекрывающая зону в 5 см. Точка хорошо видна при любом освещении, как в полной темноте, так и днем. Результативную стрельбу обеспечивает и возможность прицеливания двумя глазами. Как и у всех коллиматоров, кратность DOCTER Sight II+ 3.5 – 1х. У этой модели нет отдельного выключателя: прибор работает в режиме энергосбережения и включается после установки защитной крышки. Все элементы коллиматорных прицелов DOCTER Sight II+ 3.5, на которые приходится основная нагрузка, выполнены из нержавеющей стали и анодированных алюминиевых сплавов. Прибор полноценно используется в широком диапазоне температур (от -25С до +40С) и является влагостойким, но не водонепроницаемым. Для питания предусмотрена одна литиевая батарея типа CR 2032, которую можно не менять в течение 2-3 лет. Прицел имеет сверхкомпактные размеры и легкий вес – всего 25 г.
	КОЛЛИМАТОРНЫЙ ПРИЦЕЛ HAKKO BED-35 PANORAMA MR-02
	Коллиматорный прицел Hakko BED-35 Panorama MR-02 – многоцелевой открытый коллиматор японского производства, пользующийся большой популярностью у охотников в разных странах. Из всей серии эта модель является безусловным лидером по продажам уже не один сезон. Несмотря на невысокую цену, прицел относится к профессиональному классу. Пристрелка занимает всего несколько минут, а результаты работы прибора стабильны как на коротких, так и на средних дистанциях. Компания-производитель дает пожизненную гарантию на эти прицелы вне зависимости от калибра оружия, с которым они будет использоваться. В коллиматорном прицеле Hakko BED-35 Panorama MR-02 установлен объектив диаметром 33 мм и линзы с многослойным покрытием, которые полностью устраняют любые искажения при передаче изображения. Дальность наблюдения без параллакса составляет 50 м. В приборе установлено 4 вида светящейся прицельной марки размера 4 МОА, которую можно менять с помощью переключателя, и 7-ступенчатый регулятор ее яркости. Марка отлично видна даже в ясную солнечную погоду. Как и все коллиматоры, эта модель не критична к расстоянию для глаз и имеет кратность 1х. Производится прицел коллиматорный Hakko BED-35 Panorama MR-02 в герметичном корпусе и устанавливается на любое оружие с базой Weaver и на ружья с боковым креплением через переходной кронштейн. Продажа прицела рассчитана на владельцев нарезного, гладкоствольного и пневматического оружия, а также карабинов и пистолетов. Модель не нуждается в пристрелке после снятия и повторной установки. Питается прибор от одной батарейки CR2032, обеспечивающей работу в течение более 100 часов, и весит 112 г.

ОСОБЕННОСТИ КОЛЛИМАТОРНЫХ ПРИЦЕЛОВ:

Считается, что коллиматоры увеличивают вес оружия, хотя даже при использовании прицелов закрытого типа утяжеление не столь существенно. К тому же установка любых оптических прицельных приспособлений, так или иначе, влияет на общую массу оружия, но это отнюдь не означает, что от этого ухудшается его баланс. Коллиматорные прицелы (особенно открытые) быстро засоряются, но регулярная чистка или защитные колпачки на объектив и окуляр позволят уменьшить вероятность попадания грязи. Бытует мнение, что при низких температурах время автономной работы активных коллиматоров, питающихся от щелочных батареек, сводится к минимуму. Однако, как показывает практика, даже при уменьшении емкости при минусовых температурах щелочные батарейки способны обеспечить несколько часов полноценной работы прицела. Наряду с этим, всегда можно иметь запасной комплект или использовать менее чувствительные к холоду литиевые элементы.

В последнее время наметилась тенденция к изменению прицельных приспособлений на гладкоствольном ружье. Стандартные прицельные приспособления, до сих пор устанавливаемые на большинство серийных охотничьих ружей во всем мире, появились на самой ранней стадии развития огнестрельного оружия, а если говорить о казнозарядном оружии - то одновременно с появлением казнозарядных двустволок, т.е. более века назад. И значительное количество стрелков пользуется такими прицельными приспособлениями по настоящее время довольно успешно. Однако тенденции последнего времени говорят, что в этом вопросе многое изменилось, и прицельные приспособления современного ружья должны отличаться от стандарта, принятого сто тридцать лет назад.

Традиционные прицельные приспособления

Традиционно прицельными приспособлениями дробовика являлась одна только мушка, обычно цилиндрическо-шаровидной (европейская традиция) или шаровидной (американская традиция) формы. В России ружья выпускаются с цилиндрическо-шаровидныеми мушками (т.е. полная или приплюснутая сфера на цилиндре или конусе). При этом ружье, как правило, имеет и прицельную планку. Двустволки - практически всегда (за крайне редким исключением), а самозарядки и магазинки - в основном с окончания Второй Мировой войны, хотя с планкой выпускались и до этого времени. Одностволки чаще всего прицельной планки не имели.

Прицельная планка - весьма важный элемент прицельных приспособлений для большинства стрелков. При обычной мушке только немногие стрелки не испытывают дискомфорта при стрельбе из ружья без прицельной планки. Планка и мушка, против одной только мушки, заметно увеличивает удобство, быстроту и точность прицеливания.

Прицельная планка может сужаться к дульной части (так на большинстве горизонталок, и на немногих вертикалках), или не иметь сужения (так сделано почти на всех вертикалках). Планка может быть узкой (6-7 мм) и широкой (9,5-12 мм). Широкими планками оснащают в основном спортивные ружья, такие планки также часто имеют белую или красную узкую полоску или желобок посредине.

Отечественное ружье МР-233 имеет широкую планку и оснащено двумя мушками

Мое мнение: ширина планки - это кто как привык. Лично мне широкие планки, с канавками, полосами или без, не нравятся, а нравится узкая планка. Однако это мнение субъективное и, скорее всего, в рамках спортивных дисциплин такие широкие планки действительно дают преимущество, так как ими оснащены практически 100% спортивных ружей.

Материал планки - традиционно сталь или в последнее время углепластик. Пластик хорош тем, что он легче, и, будучи не припаянным по всей длине ствола, не изменяет его геометрию при нагреве ствола от интенсивной стрельбы. Но его минус - непрочность, поэтому на охотничьем ружье использовать его можно в основном на "стерильных" охотах, без продирания в зарослях и прочих российских атрибутов ходовой охоты.

Первый шаг к изменению прицельных приспособлений выразился в том, что на ружье стали устанавливать две мушки - маленькую посередине планки и большую на конце. При прицеливании их требовалось совместить. Такая система получила распространение в основном на американских самозарядных и магазинных ружьях, особенно эта идея понравилась фирме Моссберг, но и другие фирмы (Бенелли, Ремингтон и пр.) выпускают ружья с 2-мя мушками. Идея неплоха, но реально не имеет каких-либо преимуществ перед одной мушкой и планкой ни в скорости, ни в точности наведения. Хотя многие пользователи считают эту систему очень удобной для себя. Первым отечественным ружьем, которое сходит с завода с 2-мя мушками, является МР-233.

Но качественный шаг вперед позволили сделать новые материалы для изготовления прицельных приспособлений.

Что было основным недостатком традиционной мушки? Малая контрастность на фоне леса. С этим боролись, изготовляя мушку из латуни (желтого цвета), слоновой кости, окрашивая ее краской в белый цвет. Но это все были полумеры. Настоящий прорыв произошел с появлением специальной пластмассы, которая имела свойства оптоволокна, т.е. была способна направлять большую часть светового потока, падающего на цилиндр (или параллелепипед) из такой пластмассы со всех сторон, только по оси этого цилиндра. Из-за этих свойств мушки из такой пластмассы называют светособирающими и световозвращающими, хотя последнее определение неверно, поскольку относится к изделиям, способным направлять световой поток обратно на его источник. Пример - световозвращающие блоки на автомобилях.

"Промежуточным" вариантом являются мушки из обычной яркой пластмассы. В последнее время очень часто такие мушки ставят на спортивные ружья. Они обычно выполняются в форме параллелепипеда длиной около 20 мм, с усеченным концом, обращенным к казенной части. Для дневных условий для стрелка они немногим отличаются от оптоволоконных, а стрельбу в сумерках по правилам не практикуют.

Оптоволоконные мушки выпускаътся фирмами TRU GLO, HIVIZ и другими. Различаются в основном по длине и способом крепления.

1 вариант - маленький (7-10 мм в длину) красный пластмассовый цилиндр, расположенный горизонтально торцом и удерживаемый небольшой металлической обоймочкой. Вкручивается вместо штатной мушки. Форма проекции - круг, диаметр может быть различным - от 2 мм до 4 мм. Такие мушки устанавливаются на многих спортивных ружьях.

Передняя мушка на МР-233 изготовлена из обычной пластмассы

На российских ИЖ-39 и МР-233 тоже установлены подобные мушки, однако используемая в них пластмасса свойствами оптоволокна не обладает.

Второй вариант - удлиненный до 30 мм цилиндр или конус, часто делается со сменными мушками разных цветов. Основание мушки - из металла или пластика. С основанием из металла обычно имеют возможность юстировки, но, как правило, предназначены для установки вместе с целиком.

Третий вариант - длинный, 60-80 мм цилиндр, укрепленный на направляющей, выполненной практически всегда из пластика.

Есть мушка такого типа и отечественного производства ПКФ "Эфкон". Называется она "Кошачий глаз" и стоит в Москве 3 USD. Представляет из себя пластиковый паралелепипед, укрепленный на стальной направляющей П-образными держателями. Мушка крепится винтом на штатное место. Форма проекции - квадрат. Первоначальный вариант был рассчитан на планку 8 мм (ТОЗ), позже стали выпускаться в 2 вариантах для ружей Ижевского и Тульского заводов.

Мушки второго и особенно третьего типа (длинные) смотрятся заметно ярче, чем маленькие, и позволяют производить успешное прицеливание в условиях пониженной освещенности. В целом, чем длиннее мушка, тем больше она способна собирать свет, и тем ярче она будет и ниже уровень освещенности, при котором мушку будет заметно. Самые длинные и яркие видны практически ночью, а также при лунном свете.

Все оптоволоконные мушки позволяют сразу, еще при вскидывании ружья, в отличие от коллиматоров и обычных мушек, подсознательно фокусировать на них внимание. Таким образом, процесс прицеливания со светособирающими мушками начинается еще при вскидывании ружья. Высокая контрастность и безошибочность идентификации позволяют производить прицеливание значительно быстрее, чем с обычной мушкой.

Какие недостатки имеют оптоволоконные мушки? Главная проблема таких мушек (второго и третьего типов) - их механическая непрочность и крепление на оружии. Мушки первого типа выполняются из гораздо более прочной пластмассы, менее светособирающей, и прочно заделаны в металлическую обойму. Поскольку крепятся они на место штатной винтом, расположенным в нижней части обоймы, то у такой мушки нет ни проблем с прочностью, ни с высотой установки. При стрельбе в дневное время такие мушки практически ничем не уступают мушкам второго и третьего типов.

Непрочность более длинных мушек обусловлена значительной длиной и материалом мушки, а также материалом направляющей, которая в подавляющем большинстве случаев делается из пластмассы. Однако если с ружьем обращаться аккуратно, то никаких проблем мушка не создает.

Вторая проблема - установка мушки на ружье, изначально не оборудованное такой мушкой. Все дело в том, что штатная мушка как правило весьма маленькая, а оптоволоконная, помимо того, что сама бывает зачастую больше штатной, так еще и укреплена на направляющей. Направляющая практически всегда выполнена из пластмассы. Поскольку для обеспечения прочности приходится делать эту направляющую достаточной толщины, то все вместе это приводит к тому, что самостоятельно установленная на ружье оптоволоконная мушка оказывается значительно выше штатной, и ружье начинает низить, зачастую весьма заметно.

От этих недостатков практически свободны мушки, установленные на заводе. Они крепятся П-образными держателями прямо к прицельной планке, без направляющей. Либо в планке фрезеруется "ласточкин хвост" под направляющую мушки. Таким образом, их высота совпадает с высотой обычной мушки. Кроме того, используются достаточно большое количество держателей, буквально через каждый сантиметр, и эти держатели делаются из стали, а не пластмассы. Это значительно увеличивает прочность мушки, и, одновременно, уменьшает, а то и практически устраняет видимость боковой поверхности оптоволоконной вставки левым (неведущим) глазом. А это увеличивает удобство прицеливания.

Крепление самой мушки второго и третьего типов, продающейся отдельно, может быть на магните и с использованием специальной пластиковой обоймы, предварительно устанавливаемой на планку ружья, приклеиванием с помощью двустороннего скотча. Практически все они имеют отверстие в передней части для крепления винтом, ввинчивающимся на место штатной мушки. Однако из-за их длины и используемого в качестве направляющей пластика, закрепить прочно такую мушку только с помощью одного винта невозможно.

Магнитное крепление, если не продублировано каким-либо иным прикреплением, легко может сбиться при касании мушкой ветвей. Поэтому такие мушки, как правило, фиксируются еще винтом.

Пластиковая обойма, предварительно закрепленная на ружье, позволяет легко менять оптоволоконные вставки, сохраняя пристрелку мушки. Оптоволоконная вставка на собственной направляющей фиксируется просто трением.

И магнитное крепление, и пластиковая обойма имеют тот значительный недостаток, что изменяют форму проекции передней части планки. Прицеливаться становится несколько менее удобно из-за того, что на конце, в месте крепления мушки, получается расширение, не стыкующееся с проекцией казенной части планки. В результате на тное совмещение теряется время. А при большой высоте мушки, получающейся из-за обоймы + направляющей прицельная планка практически выпадает из инструментов прицеливания.

Способ крепления на двусторонний скотч прост, но требует крайне аккуратной установки, так как при перекосе и исправлении положения мушки при обдирирании скотча он может порваться и вытянуться, потеряв при этом свои клеящие свойства. Кроме того, двусторонний скотч очень быстро (год эксплуатации, а то и меньше) под неизбежным воздействием масла и воды теряет свои свойства. Автору известен случай, когда мушка, приклеенная на двусторонний скотч, идущий в комплекте с мушкой TRU-GLO, отпала и потерялась на третий день охоты, что сильно огорчило владельца ружья, поскольку мушка была недешевая, охота еще не закончилась, а штатная мушка была заранее демонтирована. Можно приклеить мушку любым прочным масло- и водостойким клеем. При этом следует помнить, что отечественные клеи, сделанные на основе резинового (клей "Момент" и "Супер Момент"), способны прочно закрепить мушку не более чем на пару лет - в дальнейшем под воздействием масла клей теряет свои свойства. Лучше всего использовать эпоксидную смолу. Держаться будет весьма прочно, и ни выстрелы, ни эксплуатация ружья положения мушки не изменяет. Спору нет, соединение не имеет такой крепости, как паяное, но при нормальном обращении проблем не будет. При приклеивании новой мушки рекомендую оставить заводскую. Достоинством клеевой посадки является то, что выровнять мушку при приклеивании значительно проще, так как допускается ее перемещение в процессе затвердевания клея. Также клеевая посадка ниже, чем на двустороннем скотче, что тоже немаловажно. Естественно, перед наклейкой требуется тщательно обезжирить поверхность.

Именно приклеиванием лучше установить на любое ружье отечественную мушку "Кошачий глаз" производвава ПКФ "Эфкон". Тем самым вне зависимости от купленного варианта под планку ИЖ (6,75 мм) или ТОЗ (8 мм), Вы наилучшим образом закрепите мушку на своем ружье, при этом форма проекции передней части ружья не будет изменена. Делаем следующее: снимаем саму оптоволоконную вставку с металлической направляющей, и просто приклеиваем ее эпоксидной смолой прямо на планку. При использовании эпоксидной смолы замечается эффект изменения цвета мушки - желтые модификации приобретают зеленоватый оттенок.

Мушка "Кошачий глаз", приклеенная к планке ружья Русь. Эффективно и недорого

При этом высота мушки почти совпадает с высотой штатной, только прицеливание будет производиться не под цель, а в саму цель (т.е. проекция мушки - это центр осыпи). Мушка держится очень прочно, так как форма ее проекции - квадрат, и площадь поверхности под клеем достаточно велика. Сама оптоволоконная часть выполнена из более прочной пластмассы, чем мушки производства TRU GLO и HIVIZ, и выдерживает без последствий даже несильные удары молотком. Она, конечно, заметно менее яркая, чем импортные мушки, но ее яркость вполне достаточна для мгновенной идентификации. Ее видно до самых поздних сумерек, когда охота вообще возможна. Замечу, что мушку из такой пластмассы фирма Blaser стала устанавливать в качестве штатной на часть нарезного оружия (скажем, R93 в модификации "Оff-road"). Они длиной около 20 мм.

Я рекомендую такую "голую" установку мушки "Кошачий глаз" и на отечественные двустволки с горизонтальным расположением стволов. Вогнутая форма при сужающейся планке на отечественных горизонталках создает серьезные проблемы при установке импортных длинных мушек. Тут не годится ни одно из креплений, кроме приклеивания. Из-за сравнительно широкой направляющей при вогнутой планке приклеивание на двусторонний скотч дает очень сильное понижение центра осыпи. Посадка на клей уменьшает понижение, но все равно приходится целиться по открытой планке. Правда, что касается меня, то я не счел это недостатком, так как оказалось, что мне комфортнее и быстрее прицеливаться из горизонталки именно с открытой планкой. Это потому, что я привык к вертикалкам, поэтому хоть после тренировки и не ощущаю разницы в прицеливании вертикалки и горизонталки, но все равно, прицеливаться по открытой планке (так обзор гораздо больше, стволы закрывают меньшую площадь) из горизонталки мне комфортнее. Мушка "Кошачий глаз", будучи освобожденной от стальной направляющей и легкой обработки надфилем нижней части для лучшего сопряжения с вогнутой формой планки (впрочем, этого можно и не делать), отлично садится на клей и прочно держится, при этом ее высота оказывается равной или практически равной (если без доработки) штатной мушке! К тому же и цена такой мушки в 3 USD гораздо больше подходит владельцам, например курковой тулки или ИЖ-58, чем Тругло за 40 USD. Последняя оказывается зачастую равна стоимости иного ружья. При установке рекомендую прежнюю мушку сохранить на своем месте.

Мушка TRU-GLO на ружье ИЖ-54 приклеена к планке и дополнительно зафиксирована винтом

TRU-GLO очень яркая, но высота установки великовата

Световолоконную мушку можно изготовить самостоятельно, используя линейку или иное изделие из соответствующего материала из магазина канцтоваров. Подобная пластмасса или близкая к ней флуоресцирующая также часто применяется для изготовления игрушек и разных предметов. Требуется только аккуратность при резке, чтобы края мушки получились идеально ровными. Однако яркость таких самодельных мушек все же будет уступать даже мушке "Кошачий глаз", не говоря уже о TRU GLO и HIVIZ.

Выпускаются оптоволоконные мушки для установки на одноствольные ружья, не имеющие прицельной планки. Они имеют полукруглую, по форме ствола, направляющую, приклеиваемую к стволу. Такая мушка приведена на фото к третьему типу оптоволоконных мушек, фото "в".

Мушку "Кошачий глаз" также легко установить на такие ружья, немного разведя в стороны концы П-образной направляющей, для лучшего сопряжения со стволом и уменьшения высоты мушки, и закрепив ее на стволе с помощью "холодной сварки" (высокопрочная эпоксидная смола).

Длинные мушки несколько уменьшают прицельную линию, но при длине стволов 700-750 уменьшение линии на 80-90 мм большого влияния не оказывает.

Часто оптоволоконные мушки продаются в комплекте мушка + целик. Целик выполняется тоже из оптоволокна, и чаще всего имеет другой цвет или размер проекции для улучшения идентификации.

Это хорошо при стрельбе пулей, поскольку позволяет повысить точность стрельбы. Скорость прицеливания при оптоволоконной мушке и целике выше, чем при использовании обычного целика и мушки. Для стрельбы дробью целик не нужен, хотя при некотором привыкании он мешает не очень сильно, сохраняя постоянную способность сравнительно более точного выстрела при стрельбе пулей. Однако следует учесть, что такие прицельные приспособления не дают высокой точности боя, по причине круглой формы мушки и краев целика, а также видимых расстояний между ними. При прицеливании не получается строгого однообразия, что приводит к значительному смещению СТП. Ставить целик или нет - больше аргументов "против", чем "за". Целик, хотя и позволяет устранить понижение точки попадания при установке нештатной мушки, но одновременно практически удаляет прицельную планку из процесса прицеливания. Его установка отчасти оправдана, если из ружья часто приходится стрелять пулей. Но лучшим решением в таком случае будет установка коллиматорного прицела, который и намного точнее и удобнее в прицеливании.

Таким образом, мы уже затронули еще один тип прицельных приспособлений дробовиков - обычный открытый прицел, оснащенный целиком и мушкой. Такие прицелы устанавливаются на дробовики, предназначенные преимущественно для стрельбы пулей, т.н. "оленьи" ружья ("Deergun").

Также его можно увидеть на некоторых полицейских дробовиках (например, Бенелли М3Т со складывающимся наверх прикладом). Ствол таких дробовиков укороченный, без прицельной планки. Часто такие ружья американского производства оснащены полностью нарезным стволом. Для стрельбы пулей открытый прицел подходит очень хорошо, так как имеется возможность юстировки по двум осям. Специально для таких ружей разработаны оптоволоконные мушка и целик.

Мушка обычно длиной около 20-30 мм. И целик, и мушка имеют стальное высокое основание и возможность для юстировки. Если оптоволоконная мушка не используется, то обычно наносятся на целик и мушку белые точки (краска либо пластиковые вставки). Ввиду уже вышеупомянутой низкой точности световолоконных прицельных приспособлений рекомендуется при выборе открытого щиткового прицела отдать предпочтение обычной модели с прямоугольной мушкой и металлическим целиком U-образной формы.

Отметим, что тенденцией является полный отказ от обычных прицельных приспособлений на ружьях, предназначенных для стрельбы пулей. Такие ружья оснащаются планкой под установку оптического или коллиматорного прицела и имеют форму ложи, адаптированную под такой прицел.

Диоптрические прицелы

Еще один тип прицела, прочно занявший место на боевых и полицейских дробовиках - диоптр, или, как его называют в США "ghost ring" (призрачное кольцо).

Как пример - помповый дробовик SDASS TACTICAL (см.фото).

Диоптрические прицелы на дробовиках, естественно, имеют увеличенное отверстие, по сравнению с диоптрами для нарезного оружия, около 3-3,2 мм, для максимально быстрого прицеливания. Такой прицел часто называют кольцевым, хотя единственным отличием является именно величина отверстия. Достоинства таких прицелов - увеличенная прицельная линия, что особенно актуально для коротких дробовиков, каковые и используются в боевых целях, а также исключение одного элемента из прицеливания - целика. От стрелка требуется только совместить мушку и цель, поскольку ровное удержание мушки в видимом кольце производится инстинктивно. Прицел, в отличие от традиционного мушка-целик, существенно меньше закрывает цель, поскольку на цели стрелок видит одну только мушку (которая обычно выполняется высокой). У обычного прицела весь низ мишени закрыт целиком. Именно поэтому часто открытые прицелы пристреливают "под цель".

Канонический недостаток диоптра - малый световой порог, для прицелов на дробовиках малоактуален. Действительно, пользование винтовочным диоптром с очень малым отверстием (1-1,78 мм) в условиях низкой освещенности весьма проблематично. Однако на гладкостволках отверстие имеет диаметр около 3-3,2 мм и в условиях пониженной освещенности он мало уступает обычной планке-мушке. Сильно помогает удобству и скорости прицеливания и установка световолоконной мушки. Конечно, это не прицел для ночной стрельбы, но до поздних сумерек стрелять вполне реально.

В целом прицел хорош, но для охотника по перу малопригоден, так как рассчитан на стрельбу по крупноразмерным не очень быстро движущимся целям, и быстрое прицеливание из него по летящей птице затруднено, хотя и возможно после выработки навыка. Поэтому диоптрические прицелы нашли свою нишу на гладкоствольных ружьях, предназначенных для стрельбы пулей и тактических дробовиках.

Обычная планка-мушка все же обеспечивает большую скорость прицеливания и удобство сопровождения движущейся цели.

В диоптрических прицелах сейчас все чаще используют яркие пластмассовые или оптоволоконные мушки.

Кольцевой прицел

Весьма экзотическая конструкция, позаимствованная у зенитных пулеметов. Представляет собой несколько концентрических полуокружностей (обычно 3), соединенных 3 радиальными прямыми (одна вертикально, 2 - горизонтально. Общий размер прицела - 20-30 см. Выполнен из проволоки диаметром 2-3 мм. Крепится на конец ствола. Кольцевые прицелы, в основном самодельного изготовления, часто продаются в магазинах. Есть мнение, что с его помощью хорошо учить новичков брать правильное упреждение. Однако его габариты и очевидные неудобства эксплуатации не позволяют такому типу прицелов сколько-нибудь распространиться.

"Уменьшенный" вариант кольцевого прицела изготовляет фирма RUEB (см.фото).

RUEB"S SHOTGUN SIGHT за 7,75 у.е.

Коллиматорные прицелы

Еще один тип прицельных приспособлений появился в самое последнее время, но уже претендует на то, чтобы занять место на значительном количестве дробовиков. Это коллиматорный прицел (далее для краткости - КП). У нас в России основным популяризатором такого типа прицелов является Главный редактор журнала "Российский оружейный журнал - Ружье" А. Васильев.

Рассмотрим этот тип прицельных приспособлений.

Коллиматоры делятся на:

• Активные (работают от элементов питания, прицельная марка видна круглосуточно) и пассивные (не требуют энергии извне, но прицельная марка видна только днем и в слабых сумерках). Прицельная марка у пассивных очень неяркая и малоконтрастная.
• Сквозные (сквозь корпус или мениск прицела проходит свет, прицеливаться можно одним и двумя глазами) и слепые, их еще называют "стереоскопические" (проецируют только марку для правого глаза, через прицел ничего кроме марки не видно, прицеливание осуществляется только двумя глазами)
• Открытые (одна линза) и закрытые (несколько линз, похожи на оптический, только короче).

Вид через коллиматорный прицел открытого типа. Прицельная марка типа "точка"

Принцип формирования прицельной марки у коллиматоров может быть светодиодным (изображение формируется за счет подсветки фото-литографической пластины светодиодом) или голографическим (марка записана в виде голограммы и подсвечивается лазером).

Коллиматорные прицелы обеспечивают быстрое наведение на цель. Ввиду отсутствия увеличения они практически не ограничивают поле зрения, так как прицеливание производится двумя глазами. Дополнительным несомненным удобством является то, что ружье с установленным коллиматорным прицелом полностью сохраняет возможность к стрельбе дробью по птице влет. Для некоторых прицелов закрытого типа выпускаются оптические насадки с увеличением до 2,5х.

Достоинства коллиматоров.

1. Значительно упрощают и ускоряют процесс прицеливания, так как не надо ничего выравнивать, только совместить марку и цель, при этом отпадает проблема разной фокусировки глаза на цели и марке, что весьма актуально при использовании обычных прицельных приспособлений, где либо цель видна расплывчато, либо мушка. Добавление целика еще больше усложняет прицеливание. Это делает КП особенно привлекательными для лиц, не имеющих большого опыта стрельбы. Скорость прицеливания и результативность стрельбы при использовании коллиматора заметно повышается, особенно это заметно у новичков.

2. Увеличивают точность стрельбы пулей, особенно у лиц, не имеющих большой подготовки. Позволяют пристрелять ружье пулей при значительном смещении СТП - прицелы имеют юстировку в широких пределах. Что совершенно недоступно планке-мушке и часто очень затруднено или также недоступно в открытых металлических прицелах на дробовике (часто их выполняют нерегулируемыми).

3. Исправляет недостатки прикладистости ружья, баланса, угла питч и пр. в обычном охотничьем смысле.

4. Прицельная марка не закрывает цель.

5. Позволяют производить прицельную стрельбу в условиях низкой освещенности, вплоть до полной темноты, лишь бы цель было видно. Лучше только ночной прицел или специальная оптика, но они имеют свои ограничения.

6. Облегчают прицеливание людям с недостаточной остротой зрения на правом глазе (например, астигматизм, близорукость). Если левый глаз видит лучше, то он реально становится ведущим, правый глаз является "ведущим" только по психологической привычке, и это становится особенно заметно при вскидывании ружья, когда через какой-то миг прицельные приспособления уже видятся левым глазом. КП, в отличие от мушки, позволяет нейтрализовать этот недостаток, поскольку левым глазом прицельной марки не видно. При прикладывании ружья правый глаз, хоть и не является ведущим, будет видеть прицельную марку, а окружающая действительность будет видна левым глазом. Для стрелка достаточно будет совместить марку с точкой прицеливания для производства точного выстрела. Стрелок фактически оказывается перед альтернативой - не научится ли стрелять с левого плеча или не изготовить ли ложу с отводом под левый глаз или покупка и установка КП. Отмечу, что в не очень сложных случаях, когда правый глаз еще видит достаточно хорошо и первоначально сохраняет свойства ведущего глаза, ситуацию может поправить установка оптоволоконной мушки, чем ярче, тем лучше. Вскидка ружья при этом может производиться с закрытым левым глазом, и только приложив ружье к плечу и поймав мушку правым, левый глаз открывается. Однако эффективней всего проблема решается именно с помощью КП.

Недостатки коллиматоров, реальные или приписываемые:

1. Увеличивают массу ружья и изменяют его баланс (последний, правда, обычно в лучшую сторону), ненамного, поскольку коллиматоры весьма нетяжелые. В лучших моделях это увеличение весьма мало и при достаточно тяжелом оружии типа полуавтоматов "Сайга" практически незаметно.

2. Недешевы (140-150 USD хороший отечественный, 300-500 USD хорошие импортные). Особенно дороги голографические.

3. Засоряемость. Любая оптика требует аккуратного обращения, по-возможности предохранения от попадания мусора и периодической чистки с соблюдением правил (пальцем нельзя). На закрытые коллиматоры можно одеть прозрачные колпачки с обеих сторон, которые защитят окуляр и объектив. Их можно чистить пальцем. Увы, светосилу, они, естественно, заметно уменьшают. Загрязняемость особенно актуальна зимой, когда буквально шагу нельзя ступить, чтобы с деревьев не осыпался снег. Отметим, что развитый козырек в хороших открытых коллиматорах (а не просто ободок рефлектора) достаточно хорошо защищает прицел от засорения, в то же время позволяя легко очистить прицел. Открытые прицелы также выполняют герметичными, поэтому большого преимущества у коллиматоров закрытого типа нет.

4. Параллакс. Любая оптическая система в разной степени обладает этим явлением: если взять любой оптический или коллиматорный прицел, направить его на какую либо неподвижную цель (лучше, конечно, закрепить его), а потом, не трогая прицел, подвигать головой, т.е. взглянуть на объектив с разных углов, то прицел будет указывать на разные точки на цели, оставаясь неподвижным относительно нее. На практике это весьма неприятное свойство оптики означает, что при разных стойках и способах удержания оружия, оружие будет прицелено в разные точки. Параллакс свойственен практически всем прицелам, дешевым и дорогим, и единственное, что можно сделать, это выбрать прицел, чья относительная ошибка будет малозаметной, т.е. будет находится в рамках желаемой точности стрельбы. Таким образом, при выборе оптики следует обращать внимание на то, насколько стабильно положение занимает голова относительно прицела, и какую ошибку на требуемой дистанции дадут обычные для Вас перемещения Вашей головы относительно прицела. Поскольку из дробовика ведется преимущественная стрельба дробью, то проблема параллакса совершенно неактуальна, а при стрельбе пулей дистанция ограничивается 100 м, и хороший прицел на такой дистанции не дает значительного смещения, а разброс попаданий является следствием иных факторов в несопоставимо большей степени. Параллакс хорошего коллиматора 1-1,5 угловых минуты, т.е. 3-4,5 см на 100 м, а при однообразном удержании оружия он равен нулю, так что при выборе прицела для дробовика на параллакс можно внимания не обращать.

5. У щелочных батареек уменьшается емкость при низких температурах. Зимой на морозе выключать прицел не рекомендуется. Рационально в зимний период носить пару запасных комплектов батареек. Хорошие прицелы имеют автоматическую регулировку яркости не только в зависимости от условий внешней освещенности, но и от степени разряда батарей, поэтому полный разряд элементов питания не происходит внезапно, а будет происходить постепенно, понижением яркости прицельной марки, что позволит пользователю вовремя заметить это и своевременно заменить батарейки. Литиевые элементы питания существенно менее чувствительны к морозу, поэтому даже на сильном морозе (до -35 С) их хватит на несколько суток охоты. В любом случае, пара запасных комплектов батареек стоят недорого и вполне решают все проблемы, связанные с холодом.

На мой взгляд, достоинства коллиматоров значительно перевешивает недостатки, но, конечно, решать пользователю самому, поскольку хороший прицел стоит не так уж мало. Однако все недостатки на поверку оказываются преодолимыми, а дополнительные возможности, получаемые после установки прицела, могут принести лишний трофей.

Есть еще особенности, присущие установке коллиматоров на гладкоствольные ружья.

Гладкоствольные ружья, особенно отечественные, попросту не имеют мест для установки коллиматоров. Для импортных ружей есть как имеющие штатные посадочные места с планкой Пикатини (Вивера) (Бенелли М1super90 Practical, Бенелли М4), так и съемные накладки на ствольную коробку (эстетически малопривлекательны) или запасной ствол с приваренной планкой вивера (для моссберг, ремингтон и винчестер). Из отечественных ружей штатный боковой кронштейн имеют пока только модели Сайга. Однако будем надеяться, что в скором времени ружья Ижевского механического завода (МР-153, МР-133, может быть даже ИЖ-94 и ИЖ-27) будут оснащаться боковой планкой уже на заводе.

Проблема установки прицела легко решается установкой на боковую поверхность коробки помпы, полуавтомата, одностволки или двустволки-вертикалки планки под боковой кронштейн. Работа весьма несложная, и может быть произведена самостоятельно. Установить боковую планку можно практически на любое ружье. На ружья с горизонтальным расположением стволов установка КП затруднительна и требует нестандартного подхода, однако возможна.

Очень многие производители не обращают должного внимания высоко расположенной оптической оси в их прицелах. Между тем это существенно изменяет положение головы относительно ружья, заставляя стрелка отрывать щеку от приклада и полностью выпрямляя шею. Часто высокая оптическая ось собственно прицела усугубляется типом применяемого кронштейна, который еще более поднимает оптическую ось. В результате ложа (а это по-прежнему важный прицел дробовика) перестает участвовать в процессе прицеливания, и сам процесс теряет естественность. Очень многие производители прицелов и кронштейнов не уделяют внимания этой проблеме. Это говорит о недостаточном понимании производителями нужд стрелков.

Пример совершенно неправильного расположения КП приведен на фото. Стрелок даже набил себе синяк на подбородке из-за плохой прикладистости оружия при таком расположении коллиматора.

Пример неправильной установки прицела (ОКО) - голова стрелка на весу, касается приклада только подбородком

Однако существует коллиматорный прицел с максимально низкой оптической осью - ОКП-1.

Пример правильной установки прицела (ОКП-1) - голова стрелка занимает естественное положение, оптическая ось прицела низка

На охоте или соревнованиях необходимо постоянно держать прицел включенным. Батарейки для большинства прицелов недороги, и вполне можно иметь при себе запасной комплект. Следует только не забывать выключать прицел, когда ружье не используется. В хороших прицелах реализована возможность видеть через рефлектор прицела штатные прицельные приспособления, что при отказе или забывании включить коллиматор позволит быстро поразить цель со штатного прицела.

Через рефлектор ОКП-1 прекрасно видно штатный прицел

На что следует обратить внимание при выборе коллиматора?

Наиболее оптимальным для гладкоствольных ружей являются прицелы активного открытого типа.

Несмотря на то, что закрытые прицелы можно лучше защитить от засорения установкой прозрачных колпаков с обеих сторон, и они обычно выполняются полностью герметичными, такие свойства закрытых прицелов как значительное закрытие корпусом прицела обзора, меньшая светосила и высокая масса таких моделей будут оправданы только при установке на нарезное оружие. Вышеперечисленные недостатки очень существенны, они ощутимо меняют картинку прицела и вместо просто прицельной марки на фоне местности, достигаемой в лучших открытых моделях, особенно имеющих съемный защитный козырек, мы получаем явный вид через прицел, с закрытием части поля зрения его корпусом. Вдобавок из-за существенно большей массы меняется балансировка оружия. Для эффективной стрельбы дробью по быстролетящей цели лучшая картинка и меньший вес прицела открытого типа предпочтителэнее.

Каким требованиям должен отвечать современный коллиматор:

1. Служебная прочность и герметичность. Как бы мы все не любили свое оружие, оно всегда имеет шанс в полевых условиях окунуться в воду, снег, песок, либо просто получить сильный удар. Посему любая оптика должна быть (+ это должно гарантироваться паспортом) герметичной и, по возможности, противоударной.

2. Стойкость к отдаче. Дешевые коллиматоры (до 50 USD) обычно не выдерживают отдачи калибров 20 и выше. Однако более дорогие прицелы обычно никаких проблем, связанных с отдачей, не имеют (за единичным исключением - от брака не застрахован никто). Следует лишь хорошо закрепить прицел на оружии.

3. Удобство и четкость выверки прицела.

4. Минимальный параллакс.

5. Максимально низкая оптическая ось.

6. Небольшая масса прицела.

7. Достаточный размер рефлектора (>30, а гораздо лучше 35 мм) для комфортной стрельбы.

Как крепить выбранный прицел к Вашему оружию.

1. Самое прочное и лучшее крепление - на боковую планку. И закрепить прицел просто, и при снятии/установке точка пристрелки не изменяется. Прицельная линия обычных прицельных приспособлений в лучших прицелах не закрывается. К тому же этот способ самый доступный и может быть произведен почти на любое ружье.

2. Можно установить сверху на коробку планку вивера или обычный "ласточкин хвост". В этом случае крепить коллиматор просто, но штатный прицел при такой установке, даже если это ОКП-1 под планку Вивера, увидеть невозможно. Оптическая ось при такой установке неизбежно будет выше, чем при боковой.

3. На прицельную планку никаких коллиматорных прицелов крепить нельзя, кроме одного только Docter Sight (он весит 25 г) - случаев отрыва планки описано достаточное количество.

Крепление боковой планки на коробку может быть произведено почти на любом ружье. На фото - МР-153

Планка имеет низкий профиль и не мешает пользоваться ружьем при снятом прицеле

Коллиматор на гладком ружье применительно к видам охот

Охота бывает разной. И говорить о пригодности на охоте коллиматора "вообще" некорректно.

Рассмотрим следующие варианты - ходовая охота на боровую и болотную дичь, охота на водоплавающую из засады (с чучелами), на водоплавающую на перелете (утки и гуси), на зверя на облаве, на зверя на засидке, на зверя скрадом.

Очевидно, что условия стрельбы и собственно охоты здесь отличаются очень сильно, требуется различное оружие и боеприпасы. Соответственно, пригодность КП будет разной.

Ходовая охота на болотную дичь - коллиматор позволяет успешно стрелять на этих охотах, но увеличивает массу и габариты оружия. Поскольку любители болотной дичи предпочитают максимально легкие ружья, да еще с горизонтально расположенными стволами, то КП чаще всего просто некуда ставить и он добавит массы. Поэтому обычно на таких охотах его обычно не ставят, за исключением случаев, когда имеются проблемы со зрением. Представляется, что на легком полуавтомате использование КП было бы вполне уместным, хотя добычливость от этого на рассматриваемых охотах из-за "вертлявости" болотной дичи сильно не увеличится.

Ходовая охота на боровую дичь. Поскольку многие предпочитают на этих охотах использовать оружие среднего веса или даже под патроны 12 калибра "магнум", то увеличение массы не так заметно, что делает пригодность коллиматора высокой. Несомненным существенным удобством является возможность точного выстрела пулей, поскольку такая потребность иногда возникает на боровой охоте. Коллиматор, улучшая прикладистость рядовых отечественных ружей и имеющий мгновенную идентификацию прицельной марки на фоне леса, позволяет выстрелить быстрее. Закрытые коллиматоры малопригодны, поскольку не дают удобной для дробовика картинки прицела. В наибольшей степени распространению коллиматоров на эти охоты препятствует как раз банальное отсутствие посадочных мест на двустволках. Но на двустволки с вертикальным расположением стволов можно установить планку самому или в мастерской, тем самым существенно "исправив" недостатки прикладистости и эргономики ружья.

Охота на водоплавающую (утки и гуси) из засады, с чучелами и на перелете. Ввиду отсутствия необходимости ходить и часто сумеречной стрельбы будет очень полезным наличие коллиматорного прицела на ружье. При этом стоит особо отметить, что именно в этих условиях коллиматор предпочтительнее самых лучших световолоконных мушек. Особенностью охоты на водоплавающих является то, что стрельба в основном ведется в сумерки, а цель перемещается в направлении стрелка. Хорошую световолоконную мушку видно, конечно, в условиях открытого пространства до самых поздних сумерек (хотя и зависит от положения ружья, к тому же отечественная "Кошачий глаз" меркнет быстрее), однако планка становится невидимой гораздо раньше! Есть способ натереть планку мелом, но это помогает крайне слабо, и скорее мешает, чем помогает - четкая видимость планки становится невозможной, приходится стрелять с "открытой планкой". Стрелять по одной только мушке, не видя хорошо планку, можно только из 100% прикладистого ружья, при этом имея очень развитую мышечную память. Однако, все ли имеют такое ружье и такую подготовку? Спортсмены-разрядники по стендовой стрельбе - да. А остальные? Но это еще не все трудности. Чаще всего стрелок на перелете располагается так, что дичь летит высоко (и быстро) в направлении стрелка. Поэтому для того, чтобы обеспечить попадание, нужно взять достаточное упреждение. Взять упреждение при таком полете птицы получиться, только если полностью закрыть ее стволами ружья! Таким образом, прицеливание по налетающей птице затруднено выносом точки прицеливания без видимости одновременно точки прицеливания и цели. Коллиматор, имеющий прицельную марку "висящей в воздухе", совершенно не закрывает поле зрения и полностью свободен от этого недостатка - вынос точки прицеливания по направлению полета птицы ни в каких случаях не экранирует ружьем цели, позволяя выбрать совершенно правильное упреждение и даже скорректировать внезапный резкий маневр дичи (это иногда происходит, когда летящая птица видит движение стрелка, поднимающего ружье). Плюс марка коллиматора подсвечивается и видна, таким образом, даже в абсолютной темноте. При этом хороший коллиматор обладает автоматической регулировкой яркости, что позволит эффективно стрелять при резкой смене направления стрельбы - пропустили на штык - стреляете в угон (в одном из этих направлений по отношению к другому условия освещения из-за луны/солнца или восхода/заката могут очень существенно отличаться). Ручная регулировка яркости может быть этому препятствием.

На зверя (на облаве, засидке, скрадом) - использование КП крайне желательно. На медведя на овсах - великолепно, лучше только ночной прицел или специальная сумеречная оптика.

Можно отметить, что КП наилучшим образом подходит для тех охот, где можно успешно использовать магазинки и самозарядки, но и на двустволке не будет лишним. КП является оптимальным выбором для комбинированного ружья, поскольку с оптикой стрелять влет из гладкого ствола невозможно. КП позволит достаточно точно стрелять пулей из нарезного на дистанции до 100 м, и при этом оставляет возможность стрелять влет по птице из гладкого ствола.

КП для магазинных и самозарядных ружей

Российские ружья классического вида (МЦ21-12, ТОЗ-87, ИЖ-81, ТОЗ-94, МР-133, МР-153, Бекас и Бекас-авто), наилучшим образом пригодны для установки коллиматоров на соответствующем кронштейне на боковую планку. С такой планкой можно использовать и кронштейн-переходник под планку Вивера, к которой и будет крепиться непосредственно сам прицел (если у Вас имеется именно такой прицел). Установка планки несложна и может быть произведена самостоятельно или у оружейного мастера.

Штатные посадочные места имеют только модели Сайга и Бекас-Авто (на Сайге - это боковая планка, на Бекасе - пазы на ствольной коробке, причем коробка из алюминиевого сплава). У Бекаса-Авто для установки на штатные посадочные места требуется специальный кронштейн.

Планка не мешает пользованию ружьем без коллиматора и при снятии\установке сохраняется выверка прицела. На фото - ружье МР-153

Из моделей коллиматорных прицелов, интегрированных с кронштейном под боковую планку, можно упомянуть два - ОКП-1 и Кобра. Прицелы одинаковы по надежности, и не имеют никаких проблем с отдачей. Прицел Кобра выполнен со сменными прицельными марками. Однако Кобра имеет мениск меньшего диаметра, заметно худшую картинку прицела из-за толстой оправы мениска и, самое главное, очень большую высоту оптической оси, вследствие чего требуется установка высокой щеки.

Семейство коллиматоров Кобра

Прицел ОКП-1 появился недавно на рынке, но его смело можно назвать отличным прицелом.

Прицел ОКП-1 на МР-153

Это прицел открытого типа с активной подсветкой марки, составляющий единое целое с кронштейном под боковую планку. Снятие/установка прицела происходит без нарушения юстировки. Главными достоинствами прицела являются минимально возможная высота прицельной линии, возможность пользования обычными прицельными приспособлениями независимо от того, включен или нет прицел. Очень высокая светосила и удачный дизайн корпуса, практически растворяющие линзу на фоне местности. Козырек, хорошо закрывающий мениск сверху от засорения, выполнен съемным, а в некоторых моделях - быстросъемным. Прицельная марка выполнена в виде кружка с точкой. Простое и удобное решение сразу двух проблем - точной стрельбы (требуется маленькая марка) и быстрой стрельбы (требуется большая марка). Размер точки - 3.76 МОА. Низкое расположение прицельной линии - а на рынке в настоящее время не имеется прицела аналогичного исполнения - существенное достоинство, так как сохраняет естественную вскидку оружия и пользование штатными прицельными приспособлениями. Не требуется установка высокой щеки. Автоматическая регулировка яркости свечения.

Прицел ОКП-1 на Сайге-12

Прицельная марка в ОКП-1 может быть изменена по желанию стрелка (кольцо с точкой, увеличенные кольцо с точкой, точка, угольник). Также может быть настроена базовая яркость марки (для стрелков, имеющих не очень острое зрение).

Для Бекас-авто имеет смысл либо приобрести КП закрытого типа, и больше его не снимать, поскольку придется каждый раз пристреливать прицел заново (алюминиевая коробка Бекаса вряд ли будет способна выдержать многократное чередование установки и снятия прицела), либо просто поставить боковую планку.

Оптические прицелы на гладкоствольном ружье

Специфика стрельбы пулей из дробовика такова, что, как правило, максимальная дистанция стрельбы, за редким исключением, ограничивается 75 метрами (а чаще всего это 20-40м), и цель быстро перемещается. В таких условиях оптический прицел с высокой (выше 4) кратностью даже не бесполезен, а попросту вреден. Лучший эффект дает использование прицелов с переменной кратностью от 1 до 4 с диаметром объектива от 20 до 26 мм, получившие название класса "Сафари" или прицелов для загонных охот. Такого типа прицелы имеют минимальное увеличение 1 (Leupold и Docter) - 1.1 (Zeiss) - 1,25 (Shmidt&Bender и почти все остальные) и часто оснащены дополнительной проецируемой красной прицельной маркой (т.н. Flash Dot).

Zeiss 1.1-4x24T Varipoint VM/V

Стоит такой прицел от брэндов недешево (порядка 600-800 USD), за оптику среднего эшелона (Таско Титан, Бушнель и Буррис) просят в районе 350 USD.

В режиме минимальной кратности (1-1,25) и с включенной подсветкой оптический прицел будет работать почти как коллиматор, но с той особенностью, что его выходной зрачок не очень велик и имеет фиксированное удаление. Так что изображение в правом глазе, даже при 1х, будет отличаться от изображения в левом. Требуется привыкание, но даже и после него удобство стрельбы заметно уступает коллиматору, особенно открытого типа. Правда, прицелы без проецируемой марки не требуют батареек, а наличие возможности увеличения до 4 крат позволит удобно стрелять на дистанции в районе 100-120 м. Следует помнить, что пули из гладкого ствола обычно начинают значительно закруглять траекторию полета после 70 м, так что ружье должно быть пристреляно используемым типом пуль на такие дистанции. Оптическому прицелу для дробовика ни к чему большое увеличение (больше 4-х крат на максимуме), зато полезно иметь максимально широкое поле зрения.

Недостатки против коллиматора очевидны - намного бОльшая масса и стоимость, существенно меньший размер выходного зрачка, наличие фиксированной величины удаления выходного зрачка против неограниченной, что сильно сказывается на быстроте первого выстрела, заметно отличающаяся для обоих глаз картинка, обусловленная как свойствами оптики, так и закрытием корпусом прицела обзора. Коллиматор не ударит по глазу при сильной отдаче (находится дальше) и в применении к гладкоствольным ружьям легко позволяет стрелять дробью по летящим птицам, что недоступно оптике. Все это приводит к тому, что загонный прицел по скорости и удобству стрельбы по движущейся цели уступает коллиматору, а по универсальности и диапазону применения - прицелу класса 1,5-6х42. Кратность 1-1,25 в плане точного выцеливания дает весьма мало, и она обусловлена не задачей приблизить цель, а максимально выровнять картинку для правого и левого глаза.

Таким образом, при ожидании зверя на номере, если прицел будет выставлен на минимальную кратность, то лучше был бы коллиматор, как более удобный, быстрый и легкий, а при установке на кратность 1,5 и выше (т.е. по более удаленным целям) удобнее стрелять уже из прицела класса 1,5-6х42.

Некоторое применение имеют прицелы постоянной кратности (2-2,5х), однако это решение уступает и оптике загонного класса (лишь дешевле) и коллиматорам.

Лазерные целеуказатели

Тип прицела, ставший популярным в основном благодаря голливудским кинобоевикам. Представляет собой источник лазерного излучения, закрепленный параллельно стволу оружия. На цели высвечивается красная точка, куда по идее и должен попасть снаряд. Прививает противоестественные навыки прицеливания - вместо собственно прицеливания стрелок вытягивает шею и пытается разглядеть крохотную точку на цели. На охоте по перу его использование практически исключено. Некоторое применение может найти при стрельбе пулей с лабаза, в дополнение к основному "нормальному" прицелу, если стрелок уверен, что этим не спугнет зверя (хотя самого луча не видно, включенный прицел со стороны излучателя в темное время суток заметен с большого расстояния).

В завершение отметим, что несмотря на то, что важную роль в прицеливании из дробового ружья по-прежнему играет ложа, новые технологии способны существенно потеснить традиционный прицел. Коллиматоры, существенно улучшая удобство прицеливания из дробовика, позволяют стрелять быстрее и точнее, при этом расширяя возможности стрелка в сумерках. Для стрельбы пулей достоинства коллиматоров очевидны. Таким образом, устоявшийся тип прицельных приспособлений на дробовом ружье - планка-мушка - хоть и остался в качестве штатного, но новое поколение прицелов - коллиматоры - все чаще находят свое место на ружьях, и добавим, совершенно заслуженно.

Михаил HORNET (с)

2002-2003 гг.

Целью использования любого огнестрельного оружия с момента его изобретения было быстрое и точное попадание пули в цель. Все развития и усовершенствования в оружейном деле в течение нескольких веков направлены на увеличение показателей скорости наведения на мишень и точности выстрела. Так в свое время появилась обычная мушка, с развитием науки под названием «оптика» — оптические прицелы, а с развитием электронных технологий — коллиматоры.

Особенности коллиматорного прицела

Принципиальным техническим отличием этой модели от других видов прицельных устройств является то, что в нем нет постоянной мушки или сетки. Прицеливание основывается на направлении при помощи линзы в глаз стрелка пучка света, который сопоставляется им с целью и дает очень точное наведение на мишень.

При незначительном отклонении оружия по горизонтальной или вертикальной оси метка также смещается, все еще указывая направление полета пули. Такие качества невообразимы для прицельных устройств других типов.

Принцип работы

Устройство коллиматорного прицела заключается в использовании несложной электроники и оптических эффектов. Источник света направляется в линзу-отражатель, которая формирует поток света в направлении стрелка. Человек, держащий оружие в боевом положении, видит этот поток в виде точки, которая смещается по линзе в зависимости от смещения оси оружия относительно оси взгляда стрелка и дает возможность быстро и точно навести оружие на мишень для произведения выстрела.

Коллиматор использует особенности человеческого бинокулярного зрения, давая стрелку возможность целиться, не закрывая второй глаз.

Отличие от других видов прицелов

При использовании стандартной открытой мушки, стрелку до произведения выстрела необходимо совместить на одной оси свой взгляд, мушку на носу ствола и целик на его ближнем краю. Только когда эти условия выполнены, выполняющий выстрел человек может быть уверен, что пуля из ствола полетит в нужном направлении. Такой способ снижает подвижность во время стрельбы и обзор, так как стрелку нужно закрыть второй глаз, чтобы бинокулярное зрение не сбивало точное наведение на цель.

В случае использования оптического прицела стрельба в движении практически невозможна из-за сильных колебаний метки. Высокая точность стрельбы в таком случае достигается устойчивым положением оружия, при котором возможно наведение перекрестия на цель. Для такой размеренной стрельбы допустимы лишь условия больших дистанций между стрелком и мишенью — условия снайперской стрельбы.

Это устройство позволяет вести точную стрельбу на близких и средних дистанциях. Требуется совместить лишь направление взгляда и светового потока, после чего стрелок видит, куда попадет пуля. В сравнении с обычным открытым прицелом, коллиматорный прицел, принцип действия которого позволяет тратить более короткий промежуток времени на прицеливание, дает больше пространства для точной стрельбы в движении.

В условиях стрельбы на дальние дистанции коллиматор не позволяет вести точную стрельбу, так как маркер может закрывать чуть ли не всю мишень, поэтому конкуренцию снайперским оптическим устройствам не составляет.

Важным отличием коллиматора от других устройств является использование электроэнергии для работы. Без питания источник света перестанет работать, тогда точное прицеливание станет невозможным. Поэтому при использовании устройства такого типа следует помнить, что работает он до тех пор, пока не села батарея.

Применение

С момента появления коллиматорные прицелы распространились во множество сфер человеческой деятельности, связанных с оружием. Помимо военных и полицейских подразделений по всему миру они наиболее распространены среди охотников и страйкболистов. В некоторых случаях коллиматор ставят даже на лук.

Это устройство подойдет практически для любых видов стрелкового оружия, предназначенных для близких и средних дистанций, в том числе тяжелых дробовиков и даже пулеметов. Так для чего нужен коллиматорный прицел? Стрельба в боевых условиях или обычная охота с коллиматорным прицелом после привыкания к нему однозначно станет легче и удобней.

Типы коллиматоров

Коллиматоры различают открытые и закрытые. Первоначально под этими классами подразумевали два серьезно различающихся своим строением типа коллиматорных прицелов.

Закрытыми в классическом понимании называли такие устройства, в которых не было прозрачной линзы. Сквозь него стрелок не видел пространство за прицелом тем глазом, который видит мушку.

Прицеливание достигалось необходимостью использования сразу двух глаз, один из которых видит пространство впереди, а на второй в это время коллиматором проецируется метка. Благодаря бинокулярному зрению мозг человека в таком случае сопоставляет разные изображения с двух глаз и стрелок видит перед мишенью мушку и может целиться.

Открытым называли модель с прозрачной линзой и открытой передней стенкой. Сквозь такой прицел видно мишень. Поэтому стрельба с коллиматорным прицелом с использованием только одного глаза возможна лишь при открытом типе.

С развитием коллиматоров необходимость в закрытых в классическом понимании прицелах отпала. Пришло новое понимание разницы между закрытым и открытым устройствами. Открытым в нынешнее время называют прицел, в котором линза закреплена в небольшой рамке и не имеет вокруг себя вспомогательной защитной конструкции.

Закрытым же называют устройство, у которого фокусирующая линза находится в герметичной конструкции из массивной рамки и дополнительной передней линзы. Такая конструкция защищает фокусирующую линзу от попадания капель дождя, грязи и других инородных объектов, способных испортить качество прицеливания. Именно такое понимание понятий закрытости и открытости распространено в нынешнее время.

Эксплуатация, уход, правила хранения

Чтобы качественный коллиматор не вышел из строя во время стрельбы, нужно устанавливать его лишь на оружие с соответствующим калибром. Устройство, предназначенный для пистолетов и легкого полуавтоматического оружия, нельзя ставить на оружие с большой отдачей, так как это может быстро вывести его из строя.

Повредить это устройство достаточно легко. Линзы плохо переносят любое физическое воздействие, на них легко остаются царапины, которые снижают качество прицеливания. Протирать их от пыли лучше при помощи специальных салфеток и без использования подручных средств, так как некоторые ткани способны оставить царапины.

Батарейки вставляют в устройство только перед стрельбой и вынимают после ее окончания. Во время хранения оружия батарейки должны kt;fnm отдельно, чтобы обезопасить электронные детали устройства от возможного повреждения, если батарейки выйдут из строя.

Также желательно снимать устройство на время транспортировки оружия, либо использовать специальные чехлы, предохраняющие его от возможного физического воздействия.

Как выбрать?

При выборе, в первую очередь следует знать, на оружие какого калибра он будет устанавливаться.

Выбирая из моделей, предназначенных для оружия подходящего калибра, нужно понимать, что дешевые варианты не являются полноценными и надежными, и будут сбиваться во время стрельбы и резкой тряски. Устойчивую и надежную конструкцию можно ждать только от известных и проверенных временем производителей, поэтому экономить здесь нельзя. Дешевое устройство во время активной эксплуатации быстро выйдет из строя и все равно придется приобретать новое, следовательно, лучше сразу купить более дорогое, но надежное.

При выборе между открытым и закрытым устройством основываются на том, в каких условиях он будет использоваться. Для подвижной стрельбы на близких дистанциях, где возможно непредвиденное физическое воздействие на устройство, удары, попадание в него кусочков земли, лучше приобретать устройство крепкой закрытой конструкции.

Для установки на винтовки, предназначенные для стрельбы на дальние дистанции, можно выбрать подходящий для такого оружия открытый коллиматор, но подойдет и закрытый, так как угол обзора в таком случае не играет важной роли.

Снайперская стрельба со стандартным устройством невозможна, но есть варианты с линзами, обеспечивающими некоторое приближение, для более удобной стрельбы на дальние дистанции.

Особенности пристрелки

После приобретения устройства его необходимо пристрелять. Для начала необходимо изучить теоретическую часть, понять как работает коллиматорный прицел и как корректировать его наведение на цель, и тогда пристрелка коллиматора не вызовет никаких проблем.

Установка и настройка

Качественные фирменные устройства предоставляются в комплекте с креплениями для двух механизмов — «ласточкиного хвоста» и планки Пикатинни. Стрелковое оружие также изготавливается с соответствующими креплениями на корпусе, следовательно, установка устройства на ствол заключается лишь в крепкой фиксации его в нужном месте при помощи тугого затягивания прижимных винтов. Затягивать их нужно туго, но в меру, чтобы не сорвать резьбу.

Перед тем как пристрелять коллиматорный прицел, нужно провести его первоначальную настройку. Настройка не составляет особой сложности, как настроить коллиматорный прицел разберется любой охотник. В дорогих моделях можно настраивать не только яркость, но и форму мушки. Чаще всего выбор есть между точкой, крестиком, кругом с точкой и крестиком с точкой. Яркость настраивают в зависимости от освещения.

В темное время суток следует понизить уровень яркости светового потока, чтобы не засвечивать мишень.

При этом не нужно бояться, что точку в прицеле увидит противник, находящийся по ту сторону оружия, ведь видимый пучок света очень слабый и отражается в направлении глаза стрелка. Благодаря такому устройству мушку видно только лишь человеку, смотрящему в прицел, и больше никому.

Выбор позиции и расстояния

Чтобы пристрелять оружие с любым прицелом, нужно обеспечить спокойную атмосферу в том месте, где будет проводиться пристрелка. В идеале, не должно быть ветра и осадков, а поблизости от траектории полета пули не должно быть мест с перепадами влажности, вроде протекающих рек. Пристрелка коллиматорного прицела начинается со стрельбы по мишеням, расположенным на близком расстоянии. С каждым этапом корректировки расстояние до мишени можно увеличивать.

Выбор мишени

Для пристрелки оружия с коллиматором мишени выбираются в зависимости от типа оружия. Для первых этапов пристрелки предпочтительно выбрать большие мишени, так как погрешность до пристрелки может быть очень высокой. При использовании огнестрельного оружия подойдут плотные мишени для стрельбы боевыми патронами, а при стрельбе из пневматического оружия достаточно тонких мишеней для пневматики.

Процесс пристрелки поэтапно

Пристрелка происходит в несколько простых последовательных этапов.

1. Перед тем как пристрелять коллиматор, нужно поместить оружие в устойчивом положении, чтобы покачивание рук стрелка оказывало как можно меньше влияния на точность стрельбы. Можно использовать упор в подставку, либо очень плотно зафиксировать оружие в тисках с мягкими подкладками.
2. Оружие направляют на мишень, расположенную в 10 метрах от стрелка.
3. Производят 3 выстрела.
4. По результатам стрельбы наблюдается отклонение траектории пули от места прицеливания. При помощи соответствующих винтов производится настройка коллиматорного прицела и корректируется положение маркера.
5. Производят еще 3 выстрела.
6. Если результаты стрельбы приемлемые, то мишень отодвигается на расстояние 30 метров.
7. Повторяется стрельба и корректировка в соответствии с результатами стрельбы.
8. Когда точность стрельбы в мишень на расстоянии 30 метров становится удовлетворительной, то мишень можно переносить на расстояние 100 метров.
9. Снова повторяется процесс пристрелочной стрельбы и корректировки до получения удовлетворительной точности.

Когда стрельба на близких и дальних дистанциях становится достаточно точной, пристрелка коллиматорного прицела закончена.

Холодная пристрелка

Помимо обыкновенного способа пристрелки существует и так называемая холодная пристрелка. Происходит она без единого выстрела. Для этого в ствол оружия вставляется специальная трубка с лазером, который направлен ровно по ее оси.

В результате использования такого приспособления появляется маркер лазера, который указывает точно в точку, в которую указывает ствол оружия. Это и есть точка попадания пули без учета понижения ее траектории за время полета.

После установки направляющего лазера положение маркера корректируют на маркер лазера с учетом понижения траектории пули. После этого устройство можно считать пристрелянным, но для надежности все же следует проверить точность стрельбы оружия с боевыми патронами после его холодной пристрелки.

Краткий обзор моделей

Существует несколько известных производителей, выпускающих коллиматоры. Каждая марка имеет свои особенности, достоинства и недостатки.

Кобра

Российский производитель, который специализируется преимущественно на моделях открытого типа с возможностью настройки яркости и вида маркера. Различия между моделями заключаются в основном в способе крепления.

• ЭКП-8-02 фиксируется на стволе при помощи боковой системы крепления с расположением подвижных рычагов в скрытых местах, чтобы минимизировать возможность случайного нажатия.
• ЭКП 8-18 имеет другой способ крепления — планку Пикатинни.
• ЭКП-1С-03 — устройство с боковой прицельной планкой, расположение рычагов фиксации у которого обеспечивает максимальную легкость установки и снятия.

Eotech

Американский производитель с хорошей репутацией. Устройства этой марки распространены среди военных и проверены в боевых условиях. Высокое качество данных изделий соответствует их высокой цене. Производитель специализируется на открытых прицелах компактного размера и по стандарту крепятся на планку Пикатинни.

• Eotech 552.A65 — стандартная модель с хорошей защитой от влаги и возможностями настройки.
• Eotech EOLAD-1V — имеет встроенный в конструкцию лазерный целеуказатель, облегчающий стрельбу от бедра.
• Eotech XPS3 является очень компактной моделью и обладает полной водонепроницаемостью.

Aimpoint

Производитель из Швеции. В ассортименте этой марки множество моделей разного назначения, как прицелы для военных спецподразделений, так и для охотников. Выпускаются с различными крепежными системами, позволяющими установку практически на любое оружие. Качество и цена очень высокие.

• Aimpoint 9000L — закрытый длинный прицел для охотников. Одна из наиболее распространенных моделей благодаря универсальности настройки с множеством уровней яркости, водонепроницаемости и устойчивости к механическим повреждениям.
• Aimpoint CompC3 — закрытая модель более компактного размера, больше подходит для средних и ближних дистанций.
• Aimpoint Micro T-1 — компактное устройство, используемое преимущественно на оружии для стрельбы на ближние дистанции.

Sightmark

Китайский производитель с умеренной ценой устройств. Удовлетворительное качество продукции и доступная цена поспособствовали широкому распространению этой марки в среде любительской стрельбы и охоты. Используют крепления «ласточкин хвост» и планку Пикатинни, а также имеют хорошую устойчивость к отдаче оружия вплоть до 12-го калибра. Устройства Sightmark обычно имеют 4-6 уровней яркости.

• Sightmark SM13003B — компактное и легкое устройство, получившее широкое распространение среди страйкболистов.
• Sightmark SM13005 — компактная модель с укороченным корпусом.
• Sightmark SM13001 — наиболее компактная и легкая модель с 2-мя уровнями яркости и отсутствием выбора вида маркера.

Видео

Смотрите в нашем видео, как пристрелять и настроить коллиматорный прицел на примере модели Aimpoint Micro T-1.
