Владельцы любого земельного участка стремятся оградить его ограждающими конструкциями от несанкционированного проникновения. В наше время существует немало материалов для этого, но в последнее время наибольшее предпочтение отдается забору и воротам с калиткой из профнастила. Это обусловлено сравнительно недорогой стоимостью и хорошими прочностными характеристиками материала.

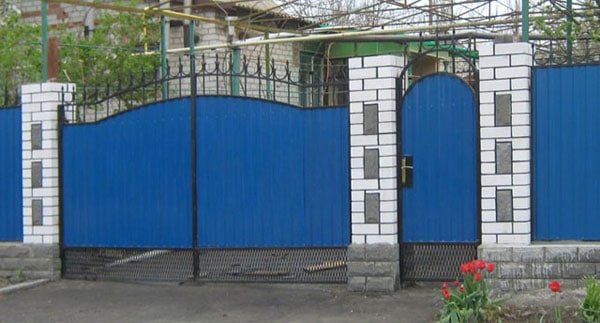

Типовая ограда с кирпичными столбами

Заборы из профнастила встречаются при ограждении как временных, так и постоянных конструкций. Используются они для домовладений, городских сооружений, административных зданий и строительных объектов. Популярность этого ограждения вполне объяснима.

Загородный вариант

Плюсы

Профнастил был создан для несколько других целей, но, как оказалось, для ограждений он подходит идеально. Рассмотрим основные его положительные качества и характеристики:

• легкий вес, позволяющий установку без дополнительного возведения несущей конструкции и беспрепятственное крепление к лагам;
• высокая прочность, достигающаяся за счет ребер жесткости, которые образуются в процессе профилирования;
• легкость монтажа;
• легкость в сгибе и резке материала, для которой потребуется только болгарка;
• долговечность благодаря многослойной (антикоррозионное, декоративное покрытие) защитной обработке;
• внешнего вида благодаря неординарной форме листа и выбору цветовой палитры.

При необходимости можно заказать изготовление материала в любом цветовом исполнении.

Ограждение в деревне

Минусы

Несмотря на большое количество достоинств, у заборов из профнастила существуют и недостатки:

• недостаточный уровень защиты от несанкционированного проникновения из-за легкой возможности повреждения материала ножницами или ножом;
• самостоятельное откручивание саморезов, которое устраняется путем установки заклепок, но стоит отметить, что цена такой работы будет значительно выше;
• при недостаточном закреплении опорных столбов существует большая вероятность появления повреждения под напором сильных порывов ветра;
• подверженность коррозионному воздействию;
• сложности в процессе окрашивания, которые можно решить, применив малярный скотч.

Столбы для ограждения

Но не стоит пугаться столь внушительного перечня недостатков, поскольку любой материал также имеет свои отрицательные характеристики.

Виды профнастила

Изготовление профнастила происходит в процессе холодного прессования стали. На сегодняшний день можно отметить несколько видов этого материала, отличающихся друг от друга формой волны, ее длиной, глубиной или шириной. Эти параметры определяют не только прочность материала, но и жесткость.

Разнообразие видов профлиста дает возможность его использования для самых разных целей. Рассмотрим более подробно три основных вида.

Кровельный

Практически ничем не отличается от металлочерепицы. Отличие только в форме. На фото видны отличительные признаки.

Разнообразие вариантов

Материал часто используется в качестве завершающего покрытия для кровли, поскольку прекрасно справляется с нагрузками любого характера, устойчив к механическим и атмосферным воздействиям. Но стоит отметить, что кровля – это не единственное предназначения профнастила этого типа. Также он подходит для облицовки фасада, строительства сооружений декоративного типа и возведения заборов.

Стеновой

Основное отличие профнастила этого типа – это низкий уровень рельефности. На фото это отчетливо видно.

Стеновой тип

Используется материал для строительства стен, облицовочных работ и отделки фасада, установки несущих элементов, работ с кровлей и для строительства сооружений декоративного типа.

Несущий тип

Материал применяется для тех элементов сооружений, которые наиболее подвержены нагрузкам. Этот вид подойдет для возведения несущих стен гаражей, складов и домов, строительства новой кровли, ограждений.

Подготовка к установке

Многие интересуются технологией, поскольку сделать забор своими руками будет гораздо экономичнее. Особых навыков для этого не потребуется, только стоит привлечь для работы одного помощника.

Ограждение

Первоначально при установке ограждения необходимо произвести разметку территории. Это очень важный момент, требующий внимательности, поскольку лишний участок земли может привести к неприятным разбирательствам с соседями, а это точно никому не нужно.

Оцинкованный лист

Разметка выполняется при помощи колышков, которые помогут с расстановкой несущих опор. Также при планировании на территории изгибов потребуются отметки теми же колышками. Прямая изгородь не требует разметки в середине. Отдельно стоит отметить расположение на участке ворот с калиткой.

После выполнения разметочных работ можно сделать расчет материалов. Здесь в первую очередь потребуется составить перечень необходимых элементов и только после этого считать необходимое их количество. В итоге будет известна и примерная цена на все нужные материалы.

Ограждение на ленточном фундаменте

Перечень необходимых материалов:

• профиль прямоугольной формы с параметрами 30х60 мм – для несущих опор;
• профиль прямоугольной формы с параметрами 20х30 мм – для перекладин;
• профлисты с минимальной толщиной 0,5 мм;
• саморезы длиной не менее 19 мм – для крепления профлиста;
• песок, цемент, щебень, вода – для заливки опор.

Также перед началом работы стоит подготовить инструменты:

• рулетку;
• кувалду;
• сварочный аппарат;
• шнур;
• уровень.

Стоит отметить, что иногда могут потребоваться и дополнительные приспособления, такие как бензиновый ямобур. Это зависит от основных характеристик почвы на участке.

Фундамент

Установка забора из профнастила требует подготовки фундамента. Здесь может использоваться несколько вариантов.

Схема устройства основания с кирпичными столбами

Столбчатый

Этот вариант подразумевает подготовку ям, в которые и заливаются бетонным раствором. Столбчатый фундамент отличается простотой технологий, да и цена порадует. Но недостаток метода в том, что для больших нагрузок он не подходит. Вследствие этого фасадный забор из профлиста потребует дополнительного укрепления.

Столбчато-ленточный

Схема армирования ленты

Каменный

Этот вариант считается самым надежным и прочным.

Выполняется из камня самой разнообразной формы. Используется для кованых металлических или каменных ограждений, реже – для заборов из профлиста. Цена такого фундамента будет высока и потребует привлечения к работе опытного специалиста.

Выбор и монтаж

Выбор подходящего типа фундамента зависит от многих факторов, но в первую очередь на это влияют характеристики грунта, удаленность от автомобильной дороги и вес самого ограждения.

Ограждение участка изгородью

Опоры

Так как стоимость варианта с установкой опор является наиболее низкой по сравнению с другими предложенными, то и популярностью он пользуется наибольшей. В качестве опор применяют деревянные или асбестоцементные столбы.

При выборе первого варианта потребуется предварительная обработка антисептиком. Часть столба, предназначенная для заглубления, должна отличаться максимальной прочностью, поэтому предварительно ее обрабатывают паяльной лампой, а затем – битумной грунтовкой.

Установка столбов

Технология установки опор состоит из следующих этапов:

1. Отметить места для установки опор. Важно помнить, что максимальное расстояние между ними должно составлять не более 3 м.
2. Применив ручной ямобур, в отмеченных местах необходимо вырыть ямы глубиной от 1 до 1,5 м и шириной 150 мм. Глубина ямы зависит от высоты будущего ограждения. То есть чем выше забор, тем глубже необходимо делать ямы.
3. На дно каждого углубления необходимо насыпать слой (150–200 мм) среднефракционного гравия. Затем столбы, используя отвес для строго вертикального направления, и залить все цементным раствором.
4. Для того чтобы опоры были более прочными, с обеих сторон опор стоит приварить металлические пруты, которые также углубляются в землю.
5. Для застывания цемента потребуется не менее трех дней, поэтому в этот период все работы необходимо прекратить.

Монтажная схема

Каркас

После того как фундамент под опорными застынет, можно приступить к следующему этапу – сборке каркаса для забора. Технология заключается в навешивании на опорные столбы профилей сечением 40х25 мм, служащих перекладинами. Процесс делится на несколько этапов:

1. Располагать лаги требуется в два ряда: на расстоянии 4 см от верхней точки опор и на расстоянии 4 см – от края земли.
2. (более 2 м) требует установки еще и третьего ряда перекладин, который размещается посередине.
3. Для крепления перекладин к опорным столбам применяются саморезы, под которые подкладывается уплотнитель, который предотвратит коррозионные процессы. Для более прочного крепления применяется электросварка.

Схема монтажа ограждения

Для того чтобы защитить все металлические элементы конструкции от коррозионных процессов, необходимо покрыть их специальной грунтовкой.

Профнастил

Монтаж забора завершается креплением профлиста к готовому каркасу. Несколько советов:

1. Для крепления применяются саморезы с уплотнительной подкладкой.
2. Крепление листов обязательно стоит выполнять внахлест на одну волну для увеличения прочности ограждения.
3. Интервал между креплениями должен составлять не более 50 см.

Для обеспечения собственной безопасности стоит использовать плотные перчатки для хозяйственных работ, поскольку материалом можно легко пораниться.

Схема крепления листов

Готовая калитка

Калитка — это то место, через которое человек проходит ежедневно. Естественно, что каждый старается по мере своих сил и возможностей как то его облагородить, выделить, сделать удобным и привлекательным. Одним из вариантов использования современных материалов является профнастил.

Калитка своими руками из профнастила не такая уж и проблема, если знать некоторые нюансы и иметь необходимые инструменты.

Калитка своими руками из профнастила — нет ничего сложного. Учитывая то, что профнастил это сплошной лист металла, то конструкция может быть только глухая. Она может быть прямоугольная или в виде арки. Но необходимо учесть, что арочное изделие сложнее в изготовлении, чем прямоугольное.

Каким бывает материал

Прежде чем сделать калитку из профлиста своими руками, выберите подходящую марку материала – он делится по назначению, покрытию, цвету.

На ощупь качество определить практически невозможно, поэтому ознакомьтесь с маркировкой:

• H – означает несущий. Если в маркировке есть такая буква, значит, это самый прочный лист, который можно использовать для перекрытий. Здесь используется самый толстый металл, наиболее высокий гофр и дополнительные бороздки для повышенной жесткости.
• HC – читается, как несуще-стеновой. Материал считается универсальным и его широко используют для перекрытия, покрытия, а также для отделки стен и монтажа ограждений.
• C – стеновой. По внешнему виду это наиболее привлекательный вариант, имеет небольшую толщину, невысокий гофр и маленькую площадь. Тем не менее, его применяют не только для стен и ограждений, но и в качестве кровельного материала.

Таблица назначений профилированного листа по маркам.

После буквы в маркировке профилированного листа всегда следует цифра, которая указывает на высоту волны гофра в миллиметрах. Например, С-10 указывает на высоту волны в 10 мм, а H-60 – на 60 мм соответственно. Но есть и другие цифры, указывающие на толщину, ширину и длину. Так, маркировка C10-0,55-750-1500 говорит о том, что это:

• стеновой лист с высотой гофра 10 мм;
• толщиной металла 0,55 мм;
• шириной 750 мм;
• длиной 1500 мм.

Конфигурация гофра металлопрофилей

Конечно, если делать своими руками калитку из профнастила, то внимание следует обращать не только на прочность панелей, но и на эстетическую сторону вопроса. Высота и конфигурация гофра здесь решают все, и предпочтение, по большей части всегда оказывают стеновым панелям с низкой волной, хотя это и не является каким-либо стандартом.

Комплектующие для монтажа профнастила

Монтаж профилированных листов, как и других панелей, нуждается в окантовке. На верхнем изображении предоставлены всевозможные виды металлических профилей. Если говорить о заборах, то для сборки понадобятся далеко не все планки – в основном для ограждений используют различные виды угловых профилей. Для сборки каких-либо конструкций применяют саморезы с цветными головками – их легко подобрать под цвет монтируемого материала.

Цветовая гамма

Кроме всего необходимо знать о том, что цвет профнастила стандартизирован и подбирается по RAL. Это международная классификация, которая помогает подбирать цвет крепежных элементов и других деталей в том случае, если вам необходимо сделать дополнительный заказ.

Пример цветовой гаммы

Кроме однотонных бывают поверхности под дерево, камень и т.п. Иногда мы сталкиваемся с названием профлист. Чем он отличается от профнастила? Никакой! Это название одного и того же материала. Калитки из профлиста своими руками ничем не отличаются.

Совет. Несколько декоративных кованых украшений сделают калитку более приветливой.

Преимущества профнастила:

Достаточно долговечен

Экономичен

Легко монтируется

Не требует специальных навыков для работы с ним

Добротная калитка из профлиста своими руками смонтируется быстрее и качественнее, если предварительно провести замеры объемов работ и или эскиз со всеми размерами.

Столбы нужно углубить в землю на глубину промерзания грунта. Глубина промерзания различна.

Виды и фото калиток из профнастила

Внизу на фото калитки из профнастила, которые превосходно сочетаются с ковкой, а во втором случае, все связано неразрывно – убери один элемент и пострадает другой. Все это говорит о том, что монтаж ограждений из профлиста превращается в настоящее искусство, требующее хорошего вкуса и профессионального мастерства.

Необязательно, чтобы ковка покрывала всю площадь створок – порой достаточно всего нескольких элементов. В данном случае узоры находятся только на арке, а весь проем створок закрыт гофрированными панелями. Решение очень практичное – и ковка есть, и стоимость гораздо меньше. (изображение ниже)

Арочная конструкция ворот и калитки

Профилированный лист также превосходно сочетается с кирпичными опорами – получается легкая конструкция на массивной основе. Здесь уже очень важно не ошибиться с цветом, тогда решение получится выгодным для всего экстерьера.

Волновой настил с окантовкой в сочетании с кирпичными столбами

Установка калитки из профнастила

Особенности установки констуркции

Если забор уже установлен, а тем более из камня, кирпича, пеноблоков, бетона и т.п. возникает вопрос установки петель для калитки (см. ). Такие петли привариваются электрической сваркой к закладным металлическим деталям в каменных столбах.

Способы крепления опорных столбов

• Бетонирование
• Засыпка гравийно-песчаной смесью с утрамбовыванием

Виды установки:

• В заборе из профнастила
• В каменном или кирпичном заборе
• В других видах заборов

Монтаж калитки своими руками не трудный. Она легко устанавливается в любом виде забора. Установка не требует специальных строительных знаний.

Закладная деталь в кирпичной кладке

Данные детали потому и называются так: их закладывают во время строительства каменных столбов в кладку. Это, как правило, стальные пластины со штырями. Если столбы уже построены, и необходимо установить калитку, то в кладку вбивают зазубренные кованые металлические штыри, а к ним уже приваривают пластины.

Если столбы бетонные, то в материале сверлят отверстия, в которые вбивают зазубренные штыри, а потом уже к ним приваривают закладные детали.

Бетонирование столбов производят бетоном марки М200. Для того чтобы получить бетон марки М200 необходимо смешать цемент 400, песок и щебень в пропорции Ц1: П 2,8: Щ 4,8.

Например, если в мешке цемент М400, то бетона марки М200 получится Ц 50: П 140: Щ 240 = 430 кг. За основание для расчета взято один мешок цемента весом 50 кг.

Инструменты для работы

Для изготовления калитки из профнастила своими руками потребуется немного:

• Строительный угольник (все углы должны иметь ровно 90ᵒ)
• Электросварка (если каркас металлический, понадобится)
• Отвес или уровень (для выставления столбов)
• Садовый бур и лопата (для того чтобы сделать ямки)
• Аккумуляторная дрель и шуруповерт (для сверления отверстий в каркасе и вкручивания саморезов)
• Сверло диаметром 3,8-4 мм и насадка под болт на 10 (головка самореза);
• Угловая шлифовальная машина с обрезным диском (в крайнем случае – ножовка по металлу);
• Электросварка;
• Метрическая рулетка, чертилка, маркер, мел.

Монтаж калитки из профнастила

Для того чтобы сделать забор из профнастила своими руками с калиткой, необходимо подготовить определенное количество материалов. Следует иметь в виду то, что высота забора равняется ширине листа профнастила. Кроме того необходимо взять в расчет расстояние от земли до забора. Оно равняется 50 мм. Ширина листов, так же как и высота бывает разная.

Сняв все размеры в натуре на местности необходимо спроектировать забор, калитку и ворота. В заборе рассчитывается кратное количество листов. Как правило, расстояние между столбами выбирают 2.5 м.

Рассчитав необходимое количество материалов, а это:

• Столбы
• Профнастил
• Уголок или квадрат
• Цемент
• Песок
• Щебень
• Электроды
• Петли
• Саморезы

Приступают к разработке чертежей калитки и забора. Делают детальный чертеж одной секции забора и калитки. Для того чтобы облегчить себе работу можно найти достаточное количество разнообразных проектов калиток и заборов в интернете с детальными размерами и приспособить их к своему случаю.

Примерные виды чертежей калитки и ворот

На схеме показано монтаж калитки и ворот из профнастила со справочными размерами. Следует обратить внимание на глубину закладки столбов для ворот. Чем большая ширина ворот, тем глубина закладки столбов ниже. Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально.

Необходимо предусмотреть зазоры между створками ворот или калитки и притворным столбом примерно 8-10 мм. Не следует спешить открывать калитку или ворота раньше времени. Фактически бетон твердеет 28 дней, но эксплуатировать ворота или калитку можно уже через 14 суток.

Проанализировав данные чертежи, можно сложить для себя представление о количестве необходимых материалов и размерах будущего изделия.

;

Забор

Забор из профнастила своими руками с калиткой будет служить долгие годы. Он легкий, простой по конструкции, требует минимального ухода. Фактически уход сводится к мытью забора. Сам монтаж забора простой и никакой сложности не представляет.

После установки столбов к ним приваривается две или три в зависимости от высоты забора поперечные квадратные трубы сечением 20х40 мм. Трубы чистятся от ржавчины, грунтуются составом для металла и красятся в два слоя.

После этого монтируется профнастил одним из двух способов:

• Заклепками
• Саморезами

В случае крепления заклепками сначала необходимо просверлить отверстия соответствующего диаметра в профнастиле и поперечной квадратной трубе. Потом при помощи заклепочного пистолета закрепить профнастил.

Если профнастил крепится саморезами, необходимо иметь шуруповерт с соответствующей насадкой. Одному изготовить заборы и калитки не удастся. Вам будут необходимы еще два помощника. Как делать заборы и калитки из профнастила своими руками смотрите на видео.

• Для того чтобы выровнять все столбики вертикально, сначала выравниваем два крайних изделия, а потом натягиваем шнур и по нему подводим остальные. Таким образом, одна плоскость будет готова. Вторую вертикальную плоскость каждого столбика выравниваем при помощи водяного уровня
• Уровень лучше всего брать двухметровый

Калитка из профнастила – один из наиболее приемлемых и доступных вариантов создания надежной и долговечной конструкции. Самостоятельный монтаж такой калитки не отличается высокой трудоёмкостью или большими затратами средств.

Что следует учесть при выборе профнастила для изготовления калитки в заборе

Чтобы правильно и качественно установить любые садовые конструкции, нужно внимательно отнестись к выбору строительного материала. Устройство калитки или двери с применением профлиста – надежный способ получения привлекательной конструкции с продолжительным эксплуатационным сроком и следующими неоспоримыми достоинствами:

• незначительный вес;
• доступная стоимость большинства типов профиля;
• устойчивость к температурным изменениям;
• быстрота, доступность и легкость самостоятельного монтажа;
• высокие показатели прочности на изгиб.

При выборе нужно учитывать и такой основной недостаток, как слабый уровень звуковой изоляции.

Профлисты, выпускаемые под маркой RN-20 используются при изготовлении заборов и отличаются наличием специального желобка для стока вод. Ширина стандартного листа составляет 110 см. Профлисты марки НС-35 и НС-44 обладают высоким уровнем прочности благодаря наличию дополнительных рёбер жесткости. Такой материал характеризуется более высоким качеством, что отражается на стоимости.

При изготовлении профилированных листов используется высококачественная сталь , которая покрывается тонким полимерным слоем с двух сторон. Защита от ржавчины обусловлена использованием метода оцинковки. Благодаря полимерному покрытию отмечается улучшение защиты от воздействия окружающей среды, а также повышение герметизации и звукоизоляции. Качественный материал имеет низкие показатели сбора статического электричества на всех плоскостях.

Калитка из профнастила: установка своими руками (видео)

Как сделать простую калитку из профнастила своими руками

При выборе формы и типа калитки необходимо, прежде всего, ориентироваться на внешний вид и высоту забор или ворот. Как правило, на основе профилированного настила изготавливаются глухие модели с прямоугольной или квадратной формой. Однако, в некоторых случаях будет уместным изготовление арочной или полукруглой конструкции.

Для изготовления потребуются инструменты и оборудование, представленные:

• сварочным аппаратом для сваривания каркасных деталей и приваривания элементов, как к калитке, так и к опорным столбам;
• болгаркой, необходимой для обрезки труб необходимой длины;
• шлифовальной машинкой, зачищающей все неровности, полученные в результате сварки и необходимой для выравнивания шероховатых поверхностей;
• ножницами по металлу или болгаркой для резки профилированных листов оцинкованных или с полимерным покрытием;
• шуруповертом.

Кроме всего прочего, нужно подготовить рулетку и строительный уровень, а также шнур и маркер или мелок. Если есть необходимость обойтись без сварки, то осуществляется стандартное болтовое соединение деталей или скрепление при помощи уголка.

Как рассчитать ширину и другие размеры калитки

На стадии проектирования и создания основного эскиза необходимо определить критерии и параметры, представленные:

• оптимальным значением ширины калитки. Как правило, специалисты в области возведения ограждений рекомендуют ориентироваться на минимальное значение в 90-100 см. Более узкая калитка будет являться препятствием при необходимости пронести габаритные предметы;
• оптимальной высотой конструкции. Такой показатель должен определяться в зависимости от общей высоты забора. В соответствии с нормами, прописанными в СНиПе, максимальная высота составляет 220 см;
• уровнем заглубления опорных столбов. Такой параметр может варьироваться в зависимости от типа грунта, а также уровня промерзания почвы в регионе. Тем не менее, на достаточно твёрдых грунтах стандартное заглубление составляет 70 см, а на более зыбких и легких почвах это значение должно быть увеличено.

Оптимальная толщина листового материала составляет 5 мм при высоте в пределах 180-220 см. Чем выше волна, тем большей устойчивостью к изгибам обладает лист профнастила.

Монтаж опорных стоек

Это самая трудоемкая работа в процессе сооружения калитки или ограждения. Опорные столбы чаще всего выполняются из профильных труб с сечением 80х80 мм и толщиной стенок не менее 3-4 мм. Глубина ямы под установку зависит от типа грунта:

• на каменистых почвах – 70 см;
• на глинистых почвах – примерно 1,2 м.

На дно ям насыпается и уплотняется слой щебенки, после чего устанавливаются трубы и посредством уровня проверяется вертикальность. После выравнивания производится бетонирование. Навешивание калитки или ворот осуществляется примерно через пять дней, после того, как бетон наберет достаточную прочность. Верхняя часть столбов обязательно закрывается заглушками, что предотвратит попадание влаги и продлит срок службы конструкции.

Опорные столбы из камня или кирпича выглядят более привлекательно. Как правило, кладка выполняется в полтора кирпича, что позволяет получить опоры с размерами 39х39 см на фундаментном основании размерами в 50х50 см. Кирпичная кладка плохо переносит нагрузку на изгиб, и для придания дополнительной прочности перед заливкой бетона устанавливаются трубы, вокруг которых и укладывается камень или кирпичная кладка. Перед возведением кирпичных опор к металлическим трубам обязательно привариваются металлические закладные, которые выводятся за кирпичную или каменную кладку.

Как сварить калитку для профнастила (видео)

Изготовление и обшивка каркаса калитки из профнастила

Изготовить каркасное основание самостоятельно можно из металлопрофиля размерами 60х30мм или 40х40мм. Кроме всего прочего понадобится металлопрофиль для поперечин, стандартный антикоррозийный состав и краска по металлу, а также инструмент для нарезки металла. В соответствии с заранее подготовленной схемой, из металлической трубы нужно нарезать заготовки с краями под углом в 45 о.

Предварительно металл нужно очистить от поверхностной ржавчины при помощи металлической щетки. По высоте собранной рамы обязательно устанавливаются две поперечные вставки жесткости. После замера диагонали рамы и проверки всех углов, между нижней и верхней перемычками монтируются поперечины и струбцины. Струбцины располагаются на незначительном расстоянии от места сваривания. После проверки параллельности сторон осуществляется сварка.

Каркас подвергается обработке специальным антикоррозийным средством, после чего при помощи сплошного шва осуществляется приваривание петлей. Отделочный материал фиксируется только после того, как рама будет окрашена краской по металлу . Профлист крепится на раму посредством саморезов. Стандартное крепление предполагает расположение крепежей с шагом «через волну».

Установка калитки

Для установки калитки могут применяться не только традиционные стандартные металлические петли, но и новомодные современные полимерные завесы. Если в качестве опоры используются столбы из металла, то завесы должны привариваться непосредственно к ним. При установке кирпичных или каменных стоек, петли чаще всего закрепляются посредством приваривания к установленной металлопрофильной трубе, которая закрепляется анкерами или дюбелями на столбе.

Готовая калитка может навешиваться на опоры, после чего проверяется работоспособность замка при его наличии. Для того, чтобы предотвратить открывание установленной конструкции в две стороны, на противоположную опору нужно приварить ограничитель в виде уголка. Притворные планки позволяют также прикрывать зазоры, расположенные между стойками калитки и отделочным полотном.

Особенности изготовления ворот из профлиста с калиткой своими руками

Ворота с калиткой из профилированного настила относятся к категории бюджетных моделей, а их самостоятельное изготовление не занимает слишком много времени и не требует большого расхода материалов. Важно грамотно произвести разметку и правильно подойти к вопросу выбора строительного материала. Для столбов берётся профильная сварная труба 80х80 мм, с толщиной стенки 3,0 мм. Опоры вкапываются ниже уровня глубины промерзания грунта, выставляются строго вертикально и заливаются стандартным бетонным раствором. Монтажные работы по установке ворот с калиткой производятся после того, как бетон наберёт примерно 50% уровня прочности.

Для создания створок и калитки используется профильная труба разного сечения, что определяется силой ветра и размерами воротного пролета. Оптимальным вариантом является сечение в 60х40 мм или 40х20 мм. Перед проведением всего объёма работ, включая нарезку на отрезки и сварку, поверхность металла нужно подготовить , сняв всю ржавчину при помощи болгарки с металлической щеткой. Затем выполняется обработка грунтовкой «Антиржавчина» и окрашивание.

Как выбрать профнастил (видео)

После высыхания краски нужно собрать раму в соответствии со схемой и выполнить облицовку металлопрофильными листами. Крепление листов осуществляется оцинкованными саморезами, которые вкручиваются с расстоянием «через волну».

Профлисты не боятся коррозии и выглядят очень привлекательно, а при отсутствии значительных повреждений антикоррозионного слоя, конструкции из такого материала сможет прослужить не менее полувека. Тем не менее, для создания долговечной и максимально эстетичной калитки и ворот, нужно правильно выбрать строительный и отделочный материал, а также придерживаться всех требований и основ технологии строительства.

Профилированный металлический лист смело можно назвать универсальным материалом, так как в частном строительстве его применяют для разнообразных нужд. Им перекрывают крыши жилых домов и подсобных сооружений, его используют для создания стен и перегородок в придомовых постройках, отлично подойдет он и для ограждений, калиток и ворот. Нередко, кстати, случается так, что начав с ворот или калитки, хозяин участка на практике осознает простоту и удобство работы с этим материалом, и это стимулирует его к полному обновлению старого деревянного ограждения свое территории именно с использованием профнастила.

Про забор из профнастила на сайте есть отдельные публикации, а в этой статье давайте рассмотрим, как изготавливается калитка из металлопрофиля своими руками – схема + порядок выполнения работы. На примере этого, самого маленького по площади, элемента ограждения территории, будет легче разобраться с принципом выполняемых операций, с необходимыми для этого инструментами, материалами и комплектующими, с основными технологическими приемами, применяемыми в ходе монтажа.

Подготовительные этапы

Необходимые для работы инструменты

Всем известно, что при работе с металлическими деталями для скрепления отдельных элементов в общую конструкцию чаще всего используется сварка. Действительно, это самый надежный для металла способ фиксации. Тем не менее, бывают случаи, когда нет возможности использовать такую технологию, и тогда мастера прибегают к другим способам монтажа.

Итак, для изготовления и монтажа калитки с обшивкой из металлопрофиля, необходимо подготовить:

• Этот прибор всегда пригодится владельцам частных домов, особенно тем, кто задумал капитальный ремонт своего жилья или занимается возведением хозяйственных построек на приусадебном участке. Для непрофессиональных мастеров достаточно иметь в своем инструментальном «арсенале» инверторный сварочный аппарат со сварочным током до 160÷200 А. Цена на эти приборы в наши дни может считаться вполне доступной, при правильном обращении аппарат прослужит долгие годы. И, кстати, поможет сэкономить даже более крупные суммы, так как приглашение по любому поводу сварщика со своим оборудованием – стоит недешево.

Умение самостоятельно выполнить сварку металла – решает множество проблем

В повседневной жизни загородного дома необходимость выполнения различных сварочных работ возникает очень часто. Оптимальный вариант, безусловно – приобрести собственное оборудование и иметь навыки работы с ним. Как правильно выбрать подходящий сварочный аппарат, и как начать – читайте в специальной публикации нашего портала.

Цены на металлопрофиль

металлопрофиль

• Угло-шлифовальная машинка («болгарка») и набор кругов для работы с металлом – для резки и для шлифовки.
• Шуруповерт – этот инструмент поможет быстро и без особых усилий зафиксировать листы профнастила на металлическом каркасе.
• Чертилка поможет при разметке деталей для металлической конструкции. В отличие от карандаша или маркера, чертилка дает четкие правильные линии, по которым легко производить резы.
• Также для разметки потребуются металлическая линейка, рулетка, строительный угольник и уровень.
• Струбцины – эти приспособления необходимы при сборке каркаса, при установке петель и замка калитки.
• Садовый бур диаметром 200÷250 мм поможет не только быстро и легко пробурить отверстие для установки несущих столбиков калитки, но и значительно сэкономить на сыпучих стройматериалах. Это объясняется тем, что яма, выкопанная лопатой, всегда будет намного шире, а значит, она потребует большего объема раствора, которым закрепляют несущие стойки.
• Если в хозяйстве нет бетономешалки, то необходимо подготовить емкость для замешивания бетона. А качественно перемешать раствор в таком случае может помочь строительный миксер. Электродрель с насадкой-миксером с такой задачей вряд ли справится.
• Лопаты, совковая и штыковая – для земляных работ, а также для перемешивания бетона. Если это будет выполняться вручную.
• Лом – этот инструмент используется и для выкапывания котлованов под столбы (если по пути бура попадается плотная порода), и для трамбовки щебня вокруг несущих стоек, и для «штыкования» - удаления воздушных пузырей из раствора после его заливки в ямы.

Ранее уже обращалось внимание на то, что если каркас калитки планируется сделать тяжеловесным, то есть, например, каждый из его элементов будет состоять из двух профильных труб или же общая высота будет составлять более 2000 мм, то рекомендуется опорные стойки связать в верхней части перекладиной. Такая конструкция будет более жесткой и поможет немного снять нагрузку с опорных стоек. Не возбраняется такую же перемычку разместить и по низу.

Калькулятор расчета количества бетона для установки стоек и ингредиентов для его изготовления

Предложенный ниже калькулятор позволит быстро подсчитать, сколько бетонного раствора марки М200 потребуется, чтобы установить одну стойку-опору калитки.

• В программе расчета предусмотрена возможность изменять высоту бетонной заливки скважины.
• Кроме того, можно включить в общее количество бетона тот объем, который потребуется для полного заполнения полости трубы. При выборе этого пункта появятся дополнительные поля ввода данных. Учитывая то, что для стоек могут применяться различные трубы, в алгоритм расчета заложены параметры наиболее подходящих для этой цели типоразмеров квадратных, прямоугольных и круглых труб.
• Ответ будет выдан как в общем количестве бетона, так и с раскладкой по ингредиентам – цементу ПЦ400, песку, гравию и воде. Количество ингредиентов оценивается в массе и в объеме.

Глухой забор нужен чтобы оградить и защитить частную территорию земельного или дачного участка. Естественно, ограждение должно иметь вход. Сначала достаточно было калитки, потом потребовались ворота для экипажа, а в последствие для машины.

Металлические ворота и калитка обеспечат вход/въезд во двор и гарантируют безопасность для жителей дома. Раньше железные ворота обшивали листовым металлом 3-5 мм, в современных условиях популярен профнастил.

По способу открывания все типы ворот из метала/дерева можно разделить на две группы: распашные и откатные.

По типу устройства калитки: встроенная (внутри) и отдельно стоящая (рядом).

Можно купить готовые ворота из профлиста, заказать изготовление по размерам или сделать самому. Подробно рассмотрим последний вариант – самодельные ворота, как дешёвый и доступный вариант.

Поскольку распашные, являются более простой в изготовлении конструкцией, опишем, как сделать распашные ворота из профнастила своими силами. Прочностные и эстетические свойства профлиста, а также соотношение «цена/качество» позволяют говорить о целесообразности такого выбора облицовки. Что касается калитки, то опишем два варианта устройства.

Ворота из профнастила своими руками –
пошаговая инструкция

Поэтапная технология изготовления конструкции с отдельной калиткой.

1 этап – размеры ворот из профнастила с калиткой и без

Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.

Ширина ворот из профнастила

Ширину проема для ворот определяют исходя из ширины автомобиля (включая зеркала) плюс один метр дополнительно, на запас.

Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.

• Оптимальная ширина проема для ворот составляет 4500-5000 мм.

• Стандартная ширина калитки из профнастила составляет 1200 мм.

Совет. Поскольку, одним листом на створку не обойдешься, целесообразно рассчитывать ширину створки исходя из ширины листа профнастила.

В таблице показана зависимость ширины створки ворот от ширины профлиста.

Материал подготовлен для сайта www.сайт

Высота ворот из профнастила

Высота распашных ворот из профлиста составляет 2200-2500 мм. Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя завод-изготовитель может предложить любую длину с дискретностью 50 мм.

Кроме этого учитывается зазор снизу (между створками ворот и землей), который необходим, чтобы обеспечить функционирование ворот при образовании наледи и высоком снежном покрове. Зазор под воротами составляет 150-300 мм.

На высоту ворот влияет наличие декоративных элементов сверху. Например, использование ковки, позволяет увеличить высоту ворот из профнастила и декоративно украсить конструкцию, в результате чего въездная группа выглядит более респектабельно.

Совет. Если зазор от земли кажется слишком большим, можно установить снизу ворот съемную планку, которую нужно снимать в начале зимы.

2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

• с одной большой створкой (одностворчатые) . Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;

• с двумя створками (двухстворчатые) . Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

• общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

• ширину каждой створки;

• количество, ширину стоек и глубину укапывания стоек;

• конфигурацию каркаса с указанием ширины составляющих его элементов;

• месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;

• место установки петель;

• место и способ установки замка;

• место расположения внутреннего фиксатора двери (вертикального шпингалета).

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная (до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

2. сделать раму внутри каркаса или над ним.

В первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Во втором, труба меньшего сечения наваривается над основным каркасом. На рисунке показан вид сверху такого усиления.

3. установить поперечные или диагональные перемычки.

Здесь важно правильно устанавливать перемычки. Если калитка из профнастила имеет незначительную парусность и для неё достаточно установить одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с воротами дело обстоит сложнее. В этом случае разумнее использовать диагональную перемычку.

Способы установки перемычки на ворота из профнастила показаны на фото.

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно продуманный, поскольку гарантирует целостность створок ворот. С одной стороны, он будет удерживаться петлями, сверху исключается возможность деформации благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы (шпингалеты);

б) Это самый экономичный из представленных вариантов, но он создает усиление только посредине каркаса. Единственно достоинство, в том, что он дает возможность установить замок на перемычку.

в) недостаток этого варианта в слабом усилении верхних внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Совет. Чем шире створка, тем сильнее усиливают каркас.

3 этап – инструмент и материал для ворот из профнастила

Чертеж ворот из профлиста является наглядным пособием для расчета материала. Для изготовления понадобится:

• профнастил – для обшивки. Предпочтительно брать стеновой, т.к. он имеет большую рабочую ширину.

• саморезы или заклепки для крепления профлиста;

• металлическая труба сечением от 60х60 мм и выше – для опорных столбов;

• труба сечением 40х40 или 60х20…60 мм. – для элементов рамы створок (каркаса);

• труба 20х20 для усиления каркаса (при необходимости). 20х20 подходит для каркаса, изготовленного из трубы 60х20. 30х30 – если использовалась труба 60х30.

Мастера советуют покупать все трубы толщиной 3 мм, а не 2. Цена их несколько дороже, но новичкам гораздо проще будет их сварить. Металл медленнее греется и не так быстро деформируется.

• металлический лист для формирования косынок (при необходимости);

• петли, замки (защелки, задвижки, заглушки), нижние фиксаторы;

• грунтовку по металлу и краску;

• элементы декора (ковка).

Из инструмента понадобится: сварочный аппарат, болгарка, шуруповерт (дрель и заклепочник), рулетка, уровень, отвес, ножницы по металлу, кисточки и расходные материалы к инструменту.

4 этап – установка опорных столбов для ворот из профнастила

Монтаж ворот из профнастила начинается с установки опорных столбов. Наиболее распространенный способ поставить столбы ворот – выполнить укапывание с последующим бетонированием.

Как правильно установить столбы для ворот

• вырыть углубление садовым буром. Использование лопаты повышает расход бетона. Чем больше диаметр опоры, тем большим должен быть диаметр углубления. Для трубы сечением 60х60, диаметр бура должен составить 120 мм.

На какую глубину закапывать столбы для ворот? Глубина установки составляет 1/3 от длины опоры

• насыпать смесь щебня и песка в углубление. Толщина подушки – 150-300 мм. Подушка призвана предотвратить влияние морозного пучения грунта и обеспечить отток воды от основания опоры, тем самым замедлить его разрушение;

• подготовить опору (покрыть грунтовкой против коррозии);

• установить опору строго вертикально. Малейшее отклонение приведет к перекосу всей конструкции. Правильность установки проверяют отвесом или уровнем;

• забетонировать опору. Пока бетон будет схватываться, можно приступить к изготовлению каркаса;

• закрыть верхнюю часть опоры накладкой из металла или специальным декоративным элементом. На крайний случай, налить в стойку бетона (забетонировать изнутри), чтобы избежать попадания внутрь воды и тем самым предотвратить разрушение столба.

Какие столбы для ворот из профнастила можно использовать?

Кроме опор из металлических труб можно установить бетонный столб или использовать сваи. Красиво смотрятся опоры, декорированные (облицованные) кирпичом или камнем (кирпичные столбы). При расчете ширины проема ворот следует учесть материал изготовления и ширину опоры.

5 этап – изготовление рамы створок для ворот из профнастила

Прежде чем начать изготовление нужно еще раз замерять ширину проема ворот и калитки, чтобы своевременно внести изменения в размеры створок.

Технология изготовления:

• металл распускают на заготовки. Рез целесообразно делать под углом в 45° для более надежного крепления. Хотя встречается и сварка деталей встык, так проще резать заготовки и сваривать их;

Совет. Мастера советуют сваривать верхние углы под углом в 45 градусов, это позволить избежать затекания в них воды, а нижние можно встык.

• каждую заготовку очищают от грязи и ржавчины;

• сваривают элементы каркаса между собой. Причем сначала заготовки наживляют, а после проверки геометрии сваривают сплошным швом;

• каркас усиливается (при необходимости);

• тщательно зачищаются сварные швы;

• обезжирить каркас, покрыть грунтовкой и покрасить места сварки. После того, как краска высохнет – покрасить каркас полностью.

Совет. Изготовление ворот из профнастила требует большой точности в соблюдении размеров. При изготовлении рамы створки лучше сделать каркас чуть меньше, нежели больше. В первом случае чтобы устранить зазор между створками распашных ворот достаточно будет приварить нащельник на одну створку рамы, там, где она примыкает ко второй. Во втором – нужно будет разрезать каркас, и уменьшать его ширину.

6 этап – установка петель для распашных ворот из профнастила

Для установки ворот используются гаражные петли (навесы).

Как правильно приварить петли на ворота из профнастила?

Сначала петля приваривается на опорную стойку, затем на каркас ворот на расстоянии 200-300 мм от края рамы створки. Обратите внимание, место установки петли влияет на положение двери в открытом состоянии. Если нужно, чтобы ворота открывались в обе стороны, петлю приваривают к опоре встык. Если только в одну – петлю накладывают на раму. Чтобы створка не доставала до забора, устанавливают ограничитель.

Сколько петель приварить на ворота?

Если ворота усиленные, требуется по три петли на каждую створку. Если легкие – достаточно двух.

7 этап – монтаж профнастила на ворота

Профлист монтируется с одной или двух сторон каркаса. Правила монтажа не сложные, но их знание и соблюдение поможет установить профнастил на ворота правильно.

В общих чертах: нужно обеспечить надежное крепление листа к каркасу, зафиксировав профлист через одну нижнюю волну листа. При этом к диагональным или перпендикулярным перемычкам профилированный лист также прикручивается. А два листа соединяются между собой в верхней части волны (на гребне).

Для крепления используются заклепки или саморезы. Заклепки выглядят изящнее (особенно подобранные в цвет профлиста), саморезы исключают возможность затекания воды в место установки. Конечно, это не столь критично, как на крыше, но появления со временем ржавых подтеков не избежать.

8 этап – установка фурнитуры (комплектующие для ворот)

Дополнительные элементы:

• замок для распашных ворот из профнастила. Устанавливается уже после того, как створки навешены.

Виды замков и как врезать/поставить (правила установки):

• навесной. Нужно предусмотреть петли для замка при сваривании каркаса и креплении листов профнастила;

• накладной. Устанавливается на поперечную перемычку чаще всего на дополнительно наваренный плоский лист металла. Или же прикручивается метизами непосредственно к раме. Использовать сварку для монтажа конструкции замкового механизма мастера не советуют, т.к. замок нуждается в уходе и замене;

• врезной. Замок врезается в плоскость трубы, чтобы скрыть/декорировать место установки используют металлический карман.

• нижний фиксатор створки распашных ворот – нужен, чтобы перераспределить нагрузку с замка и дополнительно зафиксировать нижнюю часть створки открытых/закрытых ворот от ветра (ветровой нагрузки).

• защелка на ворота (засов), предназначена для закрытия ворот изнутри (блокировка). Защелка больше подходит для калитки, а для распашных ворот используют запор (засов).

• автоматика для распашных ворот. Позволяет открыть ворота дистанционно, что очень удобно, когда холодно, идет дождь или темно.

• система безопасности: камера наружного наблюдения, сигнальная лампа, сигнализация.

Распашные ворота из профнастила со встроенной калиткой

Отдельно расскажем о том, как сделать распашные ворота с калиткой из профнастила. Такой вариант используется, когда проем недостаточно широкий для установки ворот и отдельной калитки.

Варианты расположения калитки в воротах

Места размещения:

При изготовлении рам створок, их делают разного размера. Тогда более узкая створка, служит калиткой.

Это самый бюджетный вариант, поскольку увеличивается нагрузка только на одну стойку ворот, что потребует установки дополнительной петли и усиления каркаса. В целом затраты снизятся.

В середине створки ворот. Вариант с расположением посредине хорош тем, что каркас калитки выполняет функцию усилителя каркаса створки. А установка петель не по центру, а ближе к верху и низу ворот позволит дополнительно упрочнить конструкцию. Ближе к опорному столбу. В этом случае основная нагрузка приходится на опорный столб, ведь на него опирается и рама ворот, и рама калитки. Ближе к внутреннему краю створки. Такая конструкция наиболее «хлипкая», ее слабое звено место стыка двух створок и калитки. В трех последних случаях в процессе изготовления рамы, предусматривают дополнительный каркас для калитки. Причем его делают более усиленным, чем для отдельно стоящей калитки, поскольку на него приходится ветровая нагрузка, которая действует на створки ворот из профнастила. Учтите, калитка сильно перегрузит каркас, а значит, понадобятся дополнительные петли и усиление рамы створки.

В целом технология изготовления ворот из профнастила с калиткой внутри выполняется аналогично изготовлению ворот с отдельной калиткой. Все нюансы обдумываются еще в процессе создания чертежа.

Совет. Нижний фиксатор для таких моделей распашных ворот из профлиста обязателен.

Преимущества и недостатки распашных ворот из профнастила

Достоинства (плюсы):

• сравнительная простота конструкции и изготовления;
• низкая, по сравнению с откатными воротами, стоимость;
• простота в эксплуатации и уходе;
• доступность для установки автоматики;

Недостатки (минусы):

• требования к свободному пространству для маневра (открытие потребует освобождения площади равной ширине створки ворот);

• необходимость учета ветровой нагрузки;

• необходимость предусмотреть крепление открытых ворот, чтобы избежать их самовольного закрытия (фиксатор, упор, запорные устройства);

• установка ограничителя, чтобы открытые ворота не повредили полотно забора, и не перекрыли доступ к калитке;

• сложность ухода в зимнее время года, которая заключается в необходимости убирать снег на значительной площади.

Примерные цены на распашные ворота из профнастила

Заключение

Как видим, приложив некоторые усилия можно за 1-2 недели изготовить и установить распашные ворота из профнастила своими руками, которые украсят входную группу и будут надежно служить красивой визиткой частного дома.
