Несмотря на то, что кирпичный ленточный фундамент не имеет повышенного спроса на современном строительном рынке, он все равно существует как один из способов устройства оснований и имеет право на применение. Он чаще всего рассматривается как не слишком надежная конструкция и поэтому практически не применяется для массивных зданий. Главным его недостатком является подверженность основного материала внешним воздействиям: влаги и пучинистости со стороны почвы. Но при правильных расчетах, использовании качественных материалов, соблюдении норм и правил СНиП, такая конструкция даже при больших нагрузках сможет простоять длительный период. Читайте о том как рассчитать фундамент под дом.

Характеризуется ленточный фундамент из кирпича как положительными, так и отрицательными свойствами.

К положительным моментам относятся:

1. Отсутствие больших объемов бетонных работ, благодаря чему у застройщика появляется возможность самостоятельно выполнить кирпичную кладку.
2. Нет необходимости в применении опалубки, установка которой занимает много времени и влечет дополнительные расходы.
3. Хорошая гибкость конструкции по сравнению с монолитными основаниями. При подвижке в слоях почвы кирпичная кладка не подвергается глобальным разрушениям. Но если, все же, частичные разрушения появляются, то устранить их достаточно просто, для этого выполняется локальная заделка камнем, только в поврежденных местах.
4. Возможность создавать из кирпича ленточное основание любой формы.

Отрицательными моментами являются:

Материалы, необходимые для устройства кирпичного основания

Кроме кирпича соответствующей марки необходимо запастись:

• материалами для выполнения теплоизоляции и гидроизоляции;
• сеткой кладочной и арматурой для создания армирования продольного или поперечного;
• цементным раствором, в состав которого входят: портландцемент (связующее), кварцевый песок (наполнитель) и вода.

Важно! Если потенциальный застройщик хочет самостоятельно возвести такое основание, то в интернет можно найти много полезной информации про кирпично-ленточный фундамент. Видео поможет быстрее сориентироваться в правильном выборе строительного материала, а специалисты подскажут, как производится подготовка траншеи под основание с последующей укладкой керамического камня.

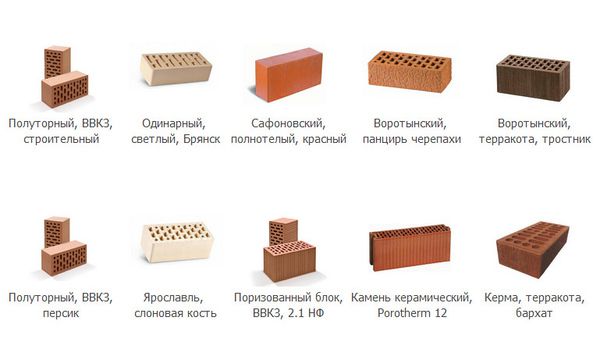

Какой кирпич подходит для ленточного основания

От правильного выбора кладочного материала полностью зависит, насколько долго сможет простоять такое основание.

Для начала нужно определиться с тем, какой камень использовать категорически нельзя. Для устройства основания не рекомендуется использование силикатного и пустотелого красного камня, так как по техническим характеристикам они не предназначены для такого вида работ и даже самая лучшая гидроизоляция не способна улучшить их эксплуатационные характеристики. Только на сухих почвах с низким залеганием грунтовых вод эти материалы в очень редких случаях могут применяться, но только с проведением качественной гидроизоляции и утепления.

Красный полнотелый обожженный кирпич – это идеальный вариант для укладки ее в траншею. Структура данного материала отличается повышенной устойчивостью к воздействиям влаги и пучинистости. На технические характеристики и свойства керамического камня непосредственно влияет марка, которая выпускается в следующих вариантах: М 150, М 175, М 200, М 250, М 300. Возможно вас заинтересует статья про особенности и этапы организации подушки под ленточный фундамент, найти вы ее сможете перейдя на эту .

Каждая марка имеет следующие показатели:

• прочности (М);
• морозостойкости (F);
• водопоглощения (коэффициент составляет от 6 до 8,5 %);
• класса плотности.

Керамический камень выпускается в разных типоразмерах, бывает:

• обычным одинарным с параметрами 200 х 120 х 65 мм;
• обычным утолщенным – 200 х 150 х 88 мм;
• модульным – 288 х 138 х 65 мм;
• модульным утолщенным – 288 х 138 х 88 мм.

Усиление основания

Для усиления кирпичного основания ленточного типа применяются:

• стальные стержни, изготовленные из рифленой арматуры диаметром 6 — 8 мм для продольного армирования;
• сетка из стальной проволоки диаметром от 4 до 6 мм для армирования поперечного.

Как должен усиливаться кирпичный ленточный фундамент, фото на сайте демонстрирует поэтапное проведение работ.

Расчет количества материалов

Из чего следует исходить при выполнении расчетов?

Исходной точкой является объем траншеи под фундамент. Для этого производятся замеры с целью получения данных о:

• длине траншеи, проходящей по всему периметру здания;
• ширине ленточного фундамента;
• глубине основания, которая должна соответствовать массе будущего строения и состоянию грунта.

Исходя из этих данных, определяется общий объем кирпича, из которого вычитается количество цементного раствора, исчисляемого в куб. метрах. Все расчеты производятся в соответствии СНиП.

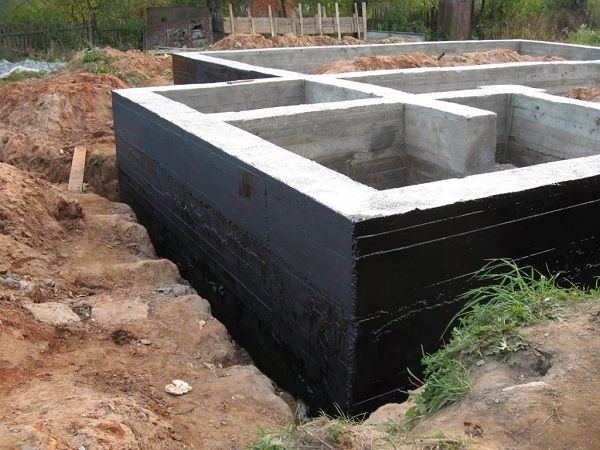

Для чего проводится гидроизоляция и утепление фундамента

Для того чтобы на кирпичную кладку не воздействовали чрезмерная влага, пучинистость и низкие температуры, выполняется комплекс мероприятий по устройству и конструкции с наружной и внутренней стороны фундамента.

Как утеплить ленточный кирпичный фундамент? Видео данной тематики размещены в большом количестве в интернет, где подробно рассказывается и показывается весь процесс утепления основания. Для выполнения этих работ идеально подходит современный теплоизоляционный материал — экструдированный пенополистерол, который выпускаются плитными листами разной толщины.

В качестве гидроизоляционного материала выступает:

• геотекстиль (нетканое полотно), которое используется для разделения грунтов и придания целостности основания;
• битумные мастики и на цементной основе;
• напыляемые битумы.

Что влияет на стоимость кирпичного основания?

На кирпичный ленточный фундамент цена формируется в зависимости от количества основного материала, а также дополнительного, который использовался для усиления конструкции, проведения гидро и теплоизоляции. А так же читайте какова стоимость строительства фундамента под дом .

Вывод. Строительство кирпичного фундамента ленточного типа предусматривает применение большого количества материалов, что не всегда является целесообразным из-за высокой его стоимости. А использование продукции вторичного потребления не приемлемо, так как снижает прочностные характеристики и длительность эксплуатации.

Для частных застройщиков, не имеющих большого опыта в строительстве, ленточное основание из кирпича может показаться не достаточно надежным. Однако при правильном выборе материала, выполнении точных расчетов и соблюдении технологии строительства можно построить надежный, прочный и долговечный кирпичный фундамент ленточного типа.

Достоинства и недостатки кирпичного фундамента

Прежде чем остановить выбор на фундаменте из кирпича следует подробнее ознакомиться с недостатками и преимуществами конструкции такого типа.

Из большого количества преимущественных моментов можно выделить следующее:

• Простое возведение. Кирпичный фундамент можно построить без привлечения специальной строительной техники, при этом работу может выполнять один человек или бригада из нескольких рабочих.
• Пластичность конструкции. Фундамент, состоящий из множества мелких элементов, более подвижен, чем монолитное основание. Следовательно, подвижки грунта окажут на фундамент из кирпича незначительное воздействие.
• Возможность ремонта отдельных фрагментов, не выполняя демонтаж всего фундамента.
• Универсальность. Из кирпича можно возвести конструкцию любой конфигурации.

О недостатках кирпичного фундамента также необходимо знать:

• Строительство такого основания требует много сил и времени, скорость постройки очень низкая.
• По сравнению с другими видами фундамента основание из кирпича характеризуется высокой стоимостью.
• Из-за высокой гигроскопичности материала фундамент из кирпича требует обязательной гидроизоляции.
• Возможность строительства только на сухих и устойчивых грунтах.
• Срок службы кирпичного основания составляет около полувека, это относительно мало по сравнению с бетонным сооружением.

Правила выбора материала

Сделав выбор в пользу фундамента из кирпича, следует понимать, что кирпич будет основным строительным материалом. Следовательно, от его качества будет зависеть прочность и надежность всего строения.

Для начала следует разобраться, какие виды этого искусственного камня существуют и как они характеризуются.

Кирпич бывает силикатным и глиняным, в первом случае материал имеет белый цвет, во втором – красный. Для строительства фундамента используют красный кирпич, поэтому следует подробнее изучить этот материал.

Красный кирпич изготовлен из обожженной глины, поэтому отличается высокой прочностью. Выделяют несколько видов этого материала:

• Огнеупорный или шамотный кирпич больше подходит для строительства печей, каминов и дымоходных каналов.
• Лицевой или декоративный кирпич отличается легкостью и высокими теплоизоляционными свойствами, чем объясняется его применение в качестве облицовочного материала.
• Рядовой кирпич красного цвета в свою очередь делится на полнотелые и пустотелые элементы. Для строительства цоколя и фундаментного основания используются полнотелые кирпичи, стены и перегородки возводят из пустотелых камней.

При строительстве фундамента могут использоваться оба вида кирпича. Из красных камней возводят подземную часть фундамента, так как они более устойчивы к сжатию и воздействию почвенной влаги. Белый кирпич может использоваться для строительства надземной части фундамента, цоколя и верхних перекрытий, но при условии, что строительство ведется на сухом грунте с глубоким залеганием грунтовых вод.

При выборе кирпича для фундамента основное внимание уделяют марке материала, при этом учитываются два параметра:

• М – возможная нагрузка на 1 см 2 элемента. Возводить фундамент лучше всего из кирпича марки выше М-150.
• F – морозостойкость. Этот параметр показывает, сколько циклов заморозки и оттаивания может выдержать кирпич. Для строительства основания подходит кирпич с морозостойкостью выше F-35.
• Коэффициент водопоглощения. Для кладки подземной части фундамента используют материал с показателем от 6 до 16%.

Размеры кирпича также учитываются при выборе материала, возводить фундамент можно из стандартного камня, имеющего следующие размеры:

• Одинарные обычные элементы имеют размер 25*12*6,5 см (соответственно длина*ширина*высота).
• Размер утолщенных кирпичей составляет 25*12*8,8 см.
• Размер модульных камней немного отличается по длине и ширине и равен 28,8*13,8*6,5 см.
• Модульные утолщенные кирпичи имеют размер 28,8*13,8*8,8 см.

Качество кирпича – это самый важный критерий, который можно определить при визуальном осмотре:

• При нарушении технологии производства кирпичи будут иметь неравномерную окраску, слишком яркий или блеклый цвет.
• Кирпич уже бывший в употреблении отличается неровными краями, легко крошится. Возможно, такие элементы подвергались замораживанию и оттаиванию, поэтому значительную нагрузку могут не выдержать.
• Кирпич для фундамента не должен быстро поглощать влагу, в этом случае есть вероятность быстрого разрушения основания.
• Для хорошего сцепления со строительным раствором качественные кирпичи имеют рифленые бока.

Технология строительства ленточного фундамента из кирпича

Возвести кирпичное ленточное основание можно своими руками, если придерживаться следующей инструкции:

1. Вначале роют траншею, ее глубина зависит от уровня промерзания грунта, а ширина должна позволять проложить гидроизоляцию с двух сторон ленты. В некоторых случаях может потребоваться отсыпка, что приводит к дополнительному увеличению ширины траншеи.
2. На дно траншеи насыпают песок слоем в 10-15 см, увлажняют и утрамбовывают его. Полученную подушку выравнивают, используя строительный уровень.
3. На следующем этапе укладывают гидроизоляционный материал. Это могут быть полотна рубероида, сложенные в несколько слоев, но лучше всего использовать современные полимерные материалы. Гидроизоляция должна покрывать дно и стенки траншеи. Читайте наши подробные статьи о , а также про .
4. Затем устанавливают опалубку и заливают бетонную подушку высотой 10 см. Подушка предназначена для повышения несущей способности фундамента, поэтому не исключается возможность армирования бетонного слоя. Однако следует помнить, что общая стоимость фундамента в этом случае существенно повышается.
5. После полного застывания бетона приступают к выполнению кладки кирпича. Вначале выводят углы, а затем продолжают кладку рядов с обязательной перевязкой швов.
6. Завершив кладочные работы, следует прекратить процедуру строительства фундамента на 2-3 недели. За это время раствор должен полностью схватиться.
7. Продолжением строительных работ становится . Этот этап особенно важен для участков с близко расположенными грунтовыми водами. Отсыпку делают по всему периметру фундамента, заполняя пространство между стенками траншеи и фундаментом из кирпича. В качестве наполнителя используется гравий, щебень, крупный песок или строительный мусор.
8. Для защиты фундамента от атмосферных осадков делают отбивку. Для этого заливают бетонным раствором грунт по периметру фундамента, делая небольшой уклон от дома.
9. Перед непосредственным возведением стен верхнюю горизонтальную поверхность фундамента из кирпича закрывают слоем гидроизоляции и теплоизоляции.

Столбчатый фундамент из кирпичей

Кирпичный фундамент столбчатого типа возводится по следующей технологии:

1. Для каждой опоры в виде столба из кирпичей необходимо сделать ямку. Ширина может быть стандартной, 100*100 см, а глубина определяется в зависимости от уровня залегания грунтовых вод и массы основного сооружения.
2. Дно каждого углубления выравнивают, уплотняют и засыпают небольшим слоем песка, который также тщательно уплотняют.
3. Песчаную площадку на дне ямки заливают жидким бетоном и выравнивают поверхность, проверяя горизонтальность строительным уровнем.
4. Цементную стяжку накрывают рубероидом, чтобы предотвратить проникновение почвенной влаги к кирпичной кладке.
5. Непосредственно на рубероиде начинают возводить конструкцию из кирпича, при этом столбик может иметь прямоугольную или квадратную форму. Прочностные характеристики столбчатого фундамента повышаются за счет укладки армирующей сетки между рядами кирпича. Площадь столбика выбирается индивидуально, но с учетом следующих факторов: угловые столбы должны быть самыми мощными, их размер может составлять 51*51 см. Столбы под несущими стенами можно сделать меньшего размера, достаточно 38*38 см, их располагают с шагом 1,5-2 метра. Каждый столбик из кирпича должен возвышаться над уровнем земли на 15-20 см.
6. Дальнейшие работы предполагают оштукатуривание поверхности каждой опоры и гидроизоляцию расплавленным битумом. На поверхность каждого столба укладывают лист рубероида, который защитит стены дома от негативного воздействия почвенной влаги.

Фундамент из кирпича отлично подходит для строительства небольших построек на даче или приусадебном участке. При этом все работы можно выполнить самостоятельно, достаточно соблюдать технологию строительного процесса и правильно выбрать материал для работы.

Как правило, укладывают кирпич профессионалы, однако вникнув в простую технологию кладки кирпича на фундамент, можно справиться самостоятельно. Следует учесть, что эта работа кропотливая и сложная , требующая аккуратности и навыка.

Первый совет по кирпичной кладке – после заливки фундамента нужно подождать как минимум двое суток перед закладкой первого кирпича. В таком случае фундамент окрепнет и выдержит вес кирпичей. Выполняя работу важно, чтобы ряды были ровными, а углы правильно обвязаны.

Секреты кладки кирпичей известны мало кому – человечество возится с кирпичом уже пять или шесть тысяч лет. Однако вспомним, что «не боги горшки обжигают».

Зачем на фундамент кладут кирпич?

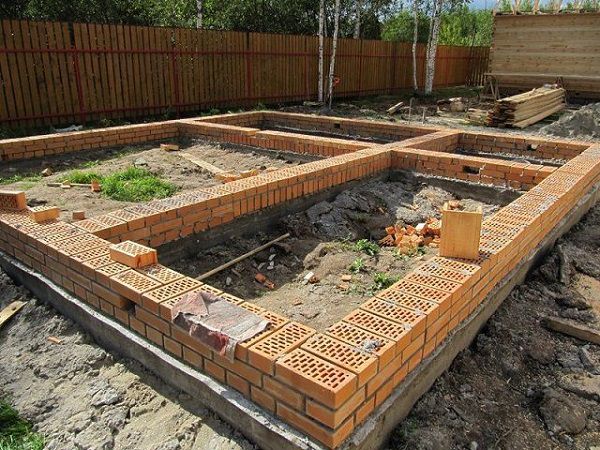

Кладка кирпича на фундамент производится для формирования цоколя, ограждающего подпольное пространство. Устойчивость здания значительно повышается устройством цоколя.

Кирпичный цоколь

Лучшим материалом для строительства цоколя является красный кирпич . Над уровнем грунта (на высоте 15 см) должны предусматриваться специальные вентиляционные отверстия, которые размещаются в количестве не менее одного на каждые 3 метра и прикрываются особой сеткой из металла или заслонками. Устройство цоколя – сложная и ответственная задача. Цоколь и фундамент – основа прочности, крепости, надежности дома.

Правильная закладка цоколя

Технология правильной укладки кирпича на фундамент начинается с выставления корректных углов . Первый ряд устанавливают без раствора по ширине цоколя. Постоянно необходимо следить за уровнем. Приходится замерять стороны, убеждаясь в абсолютной ровности конструкции.

Максимально допустимое расхождение составляет 2 см, поскольку такую погрешность еще можно исправить при последующих действиях.

Измерив стороны, можно монтировать сам цоколь, используя кирпич с раствором из песка и цемента. Раствор делаем так: одна часть цемента, три части песка, вода в количестве, достаточном для густой, пластичной консистенции раствора.

Минимальная ширина цокольной стены должна составлять 380 мм – при утеплении пенопластом, или 500 мм – без утеплителя. Высота фундамента, необходимая для возведения цоколя составляет 30-40 см. Такая высота основания дома позволяет выстроить высокий, красивый цокольный этаж, где можно впоследствии поместить хозяйственное помещение или бойлерную.

Для строительства цоколя применяют целый кирпич, или его половинки. Стоит обращать особое внимание на кирпичную обвязку углов, поскольку они несут всю нагрузку.

Как класть кирпич на фундамент

Следует заблаговременно подготовить рабочие инструменты :

• кельма (или мастерок) для выкладывания раствора, убирания излишков раствора, уравнивания;
• молоток каменщика для раскола кирпича на куски нужного размера;
• отвес проверяет вертикальность кладки;
• шнур помогает выкладывать ряды по прямым линиям, соблюдать один показатель высоты;
• порядовка размечает ряды по толщине шва и кирпича;
• правило из дерева проверяет качество внешней поверхности;
• лопата;
• емкость для размешивания раствора (или бетономешалка).

Сначала укладываем рубероид для изоляции очищенного фундамента от влаги. Можно пойти двумя путями.

Первый способ – полностью выложить первый ряд, а затем углы. При этом угол должен быть всегда на несколько кирпичей выше стен. Проверяем соблюдение прямоты углов, вертикальность кладки уровнем, угольником, отвесом.

Второй способ заключается в первоначальном выведении всех углов, после чего кладут стены. Проверка углов происходит с помощью тех же инструментов. Исправлять неровности нужно постукиванием по неправильно лежащим кирпичам молотком. Этап завершается привязыванием шнура для ориентира по углам. Теперь можно приступать к главной части работы.

Технология кладки проста:

• выложить и выровнять мастерком ширину раствора до полутора сантиметров;
• уложить кирпич, слегка придавив его для равномерного распределения связующей смеси;
• аккуратно постукивая молотком, выровнять камень, соблюдая обозначенную шнуром линию;
• собрать лишний раствор мастерком, заполнить вертикальный шов между двумя кирпичами.

Некоторые опытные строители заранее накладывают небольшое количество связующей смеси на боковую грань кирпича для скрепления с соседним.

Необходимо постоянно помнить о контроле над вертикальностью, прямолинейностью линий и толщиной швов.

Выравнивание фундамента кирпичной кладкой

На фундамент опираются несущие стены здания. Секрет устойчивости строения зависит от ровности каждой из четырех его поверхностей. Для выравнивания нижней плоскости фундамента понадобятся такие инструменты :

• лопата;
• строительный отвес;
• рулетка;
• молоток;
• емкость для цементного раствора;
• мастерок.

Создание на дне траншеи идеально ровной нижней плоскости фундаментной кладки начинается с устройства подушки из песка. Нижнюю плоскость не видно, но ее неровности могут привести к проблемам в эксплуатации здании. Неровную нижнюю плоскость выровнять впоследствии не удастся, необходимо сразу делать ее идеально ровной.

Качественно изготовленная опалубка позволяет получить ровные внутреннюю и внешнюю поверхности. Однако бывают случаи, что фундамент не получается ровным, несмотря на выполнение всех правил устройства опалубки.

Как выровнять фундамент кирпичом? Способы выравнивания поверхности основания

1. Установка новой опалубки и заливка раствора бетона позволяет справиться со значительными неровностями поверхностей.
2. Обкладка кирпичом актуальна для устранения незначительных дефектов основания.
3. Обтяжка сеткой рабицей, фиксируемой толстым слоем штукатурки.
4. Покрытие слоем дополнительной теплоизоляции (пенополистиролом, минеральной ватой) скрывает небольшие неровности.

Способы выравнивания верхней плоскости фундамента

Чаще, именно верхняя плоскость основания грешит неровностью. Поскольку от нее строятся стены, требуется идеальная ровность. Для получения ровной поверхности постоянно используют водяной уровень . Гидроуровнем проверяют, прежде всего, углы, потом и периметр основания. Следует помнить, только водяной уровень без пузырей дает верные измерения. Заканчивая кладку, следует применять жидкий цементный раствор, который позволит выровнять поверхность по всей площади.

Исправить небольшой перепад, к примеру, 2 см, относительно нуля можно кирпичной кладкой, если изменить толщину горизонтального шва. СНиП устанавливает нормы к толщине горизонтального шва — максимальная величина не должна превышать 12 мм, с допуском +3, -2 мм. Допускается отклонение до 15 мм от горизонтали на 10 м кладки. Такое отклонение устраняется кладкой следующего ряда кирпича.

Исправление фундамента уже готовой постройки – сложная процедура, требующая вмешательства квалифицированных специалистов. В таком случае, лучше не рисковать и обратиться к профессионалам.

Эксплуатационные качества ленточного фундамента проверены длительными сроками службы.

Наработан огромный опыт строительства подобных опорных конструкций, все варианты и методы возведения многократно испытаны на практике.

Технология доведена до оптимального состояния, чего не наблюдается на других видах фундамента, которые используются относительно недавно и не успели еще набрать достаточную статистику.

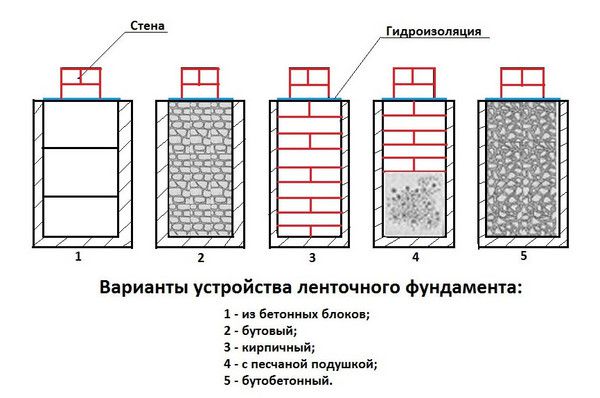

Ленточные основания имеют массу вариантов конструкции, от монолитной отливки до сборных из отдельных элементов опор.

Рассмотрим один из таких видов - ленточно-кирпичный фундамент.

Подобные конструкции представляют собой сборную ленту, выстроенную из кирпича. Все остальные элементы остаются прежними - имеется погружение в грунт на определенную (небольшую) глубину, форма и конфигурация не имеют изменений.

Практически, ленточно-кирпичный фундамент - это утолщенная часть несущих стен, погруженная в грунт. Основная особенность такого основания в том, что лента собрана из большого количества отдельных мелкоформатных фрагментов.

Имеется большое число связей раствора и кирпича, прочность которых намного меньше, чем у монолитного бетона . Ленточно-кирпичный фундамент уступает по прочности сборной ленте из ФБС такого же сечения в 4 раза, а монолитной Ж/Б ленте - в 7 раз.

Существуют серьезные ограничения и по типу грунта - можно строить только на сухих и непучинистых грунтах, не имеющих уклона.

Достоинства и недостатки

К достоинствам ленточно-кирпичного основания следует отнести :

• Высокая жесткость основания.
• Нет ограничений по скорости возведения, как у бетонных лент. Можно делать перерывы без ухудшения качества основания.
• Возможно самостоятельное строительство.

Недостатков намного больше :

• Высокая стоимость строительства.
• Имеется необходимость усиленной .
• Зависимость от гидрогеологических условий очень велика.
• Относительно низкий срок службы - около 25 лет.

Существуют и другие минусы такого фундамента, делающие применение крайне редким.

Что лучше – ленточный или ленточно-кирпичный фундамент?

Ленточно-кирпичный фундамент проигрывает монолитной бетонной ленте по всем показателям - расходам, трудозатратам, несущей способности и прочим параметрам. Само использование кирпичной ленты - чаще всего, результат наличия ненужного кирпича, который надо как-то использовать.

Поэтому можно с уверенностью утверждать: обычный монолитный ленточный фундамент лучше, чем основание из кирпича, требующее благоприятного сочетания многих условий, трудоемкое и сомнительное во всех отношениях.

Устройство

Основание представляет собой практически полную копию традиционной железобетонной ленты, сложенной из кирпича. Она находится в траншее с небольшой глубиной погружения (рекомендуется).

Проблема кирпичной ленты состоит в неустойчивости к воздействию влаги, поэтому целесообразно применять этот тип фундамента только на грунтах, не требующих глубокого погружения - песчаных, супесях, в идеале - скальная платформа.

На дне траншеи обустраивается песчано-гравийная подушка, выполняющая выравнивающие и дренажные функции. Слой засыпки тщательно трамбуется, после чего укладывается двойной слой рубероида для отсечки капиллярной влаги из нижних грунтовых слоев.

После этого производится кладка ленты и прочие мероприятия, необходимые для качественной изоляции основания от влаги.

ОБРАТИТЕ ВНИМАНИЕ!

Поверх песчано-гравийной подушки может быть залит выравнивающий бетонный слой толщиной около 10 см, укрепляющий основу для кладки и снижающий опасность выдавливания ленты при появлении нагрузок пучения.

Как выбрать кирпич

Выбор кирпича - достаточно сложная задача. Самые устойчивые к воздействию влаги марки - клинкерный кирпич - плохо соединяются с цементным раствором, что делает ленту неустойчивой к точечным нагрузкам.

Кроме того, стоимость кирпича, прошедшего высокотемпературный обжиг, слишком высока, что делает использование его для фундамента нерациональным . Обычно применяют «золотую середину» - красный полнотелый рядовой кирпич марок от М-150 до М-300.

Следует выбирать материал с показателем водопоглощения, находящимся в интервале 6-16%. Рекомендованный показатель морозостойкости F находится в пределах 35-100.

ОСТОРОЖНО!

Ни в коем случае не следует использовать силикатный кирпич. Он гигроскопичен и при погружении в грунт быстро разрушится несмотря на усиленную гидроизоляцию.

Размеры кирпича для кладки ленточного фундамента :

• NF (250: 120:65 мм).
• 1,5 NF (250:120:88 мм).
• Модульный (288:138:65 мм).
• Модульный утолщенный (288:138:88 мм).

Расчет количества кирпича

Для определения необходимого количества кирпичей следует вычислить объем ленты. Надо умножить периметр наружных контуров и внутренних участков (в метрах) на площадь сечения (в кв. м). Полученный объем надо разделить на удельное количество кирпичей определенного размера в 1 м3 кладки (табличное значение).

Полученное число является искомой величиной. Необходимо учитывать, что в таблицах даются значения без учета растворных швов, поэтому запас материала можно не делать.

Утепление

Процедура, необходимая для обеспечения целостности фундамента. Смысл состоит в том, чтобы исключить возможность образования конденсата, который рано или поздно замерзнет и разорвет кирпич изнутри.

Учитывая расположение ленты, используются непроницаемые для влаги материалы :

• Пеноплекс.
• Жидкий пенополиуретан.
• Жидкая резина и т.п.

Монтаж утеплителя необходимо производить как с наружной, так и со внутренней стороны ленты, иначе смысла в установке изолятора не будет - кроме внешней грунтовой влаги на ленту воздействует водяной пар, находящийся во внутреннем воздухе. Он впитывается в кирпич, который понемногу намокает и начинает разрушаться.

Многие владельцы построек на ленточно-кирпичных фундаментах пренебрегают утеплением, не видя смысла в лишних трудозатратах и расходах. Если основание расположено под нежилой вспомогательной постройкой, такая точка зрения вполне разумна. Но для жилых построек утепление является рекомендуемой процедурой.

Гидроизоляция

Гидроизоляция - важная процедура, позволяющая снизить риск разрушения кирпичной кладки.

Существует два вида :

• Горизонтальная гидроизоляция. Отсечка нижней и верхней горизонтальных поверхностей. Производится с помощью листовых материалов (рубероид), уложенных в двойной слой с промазкой горячим битумом или готовой мастикой. Нижняя отсечка исключает возможность капиллярного впитывания влаги из грунта, а верхняя препятствует попаданию воды из стенового материала.
• Вертикальная гидроизоляция. Наносится на боковые стены ленты. Предохраняет от грунтовых, дождевых и талых вод, а также от влаги, стекающей по стенам. Используются различные материалы - пропитки, обмазочные, рулонные, жидкого нанесения.

Выбор материала для вертикальной гидроизоляции обусловлен условиями эксплуатации, климатическими особенностями и финансовыми возможностями владельца. Обычно предпочитают недорогие материалы, что оправдано в рациональном плане, но снижает эффективность работы изоляции.

Армирование

В отличие от монолитных бетонных лент, на кирпичном основании установить полноценный каркас невозможно. Для кирпичной кладки используются штатные средства - металлическая сетка (решетка), но вполне успешно работают и горизонтальные стержни, уложенные между кирпичами нижних и верхних рядов.

Они выполняют задачу, схожую с функциями армпояса в монолитной бетонной ленте. Связывать стержни между собой не имеет смысла, поскольку изменить свое положение они не могут, основной задачей становится качественное погружение стержней и сеток в раствор для максимально прочного сцепления.

Подготовка цементного раствора

Для кирпичного фундамента, заглубленного в грунт, требуется применять песчано-цементный раствор, обладающий повышенной прочностью. Нужен цемент марок М300, М400 или М500. Песок должен быть чистый, без малейших примесей глины.

Песок и цемент смешиваются в пропорции 3:1, тщательно перемешиваются между собой, после чего добавляется вода в нужном количестве. В настоящее время имеется немало специальных добавок, улучшающих сопротивляемость воздействию влаги, которые также можно использовать при изготовлении раствора.

Подробная технология возведения по шагам

Порядок действий :

1. Подготовка участка, удаление верхнего слоя почвы, выравнивание плоскости.
2. Разметка траншеи с помощью колышков.
3. Рытье траншеи на заданную .
4. Засыпка песчано-гравийной , тщательная трамбовка.
5. выравнивающего слоя бетона (этот пункт выполняется не всегда из-за увеличения расходов и времени работ).
6. Укладка двойного слоя рубероида.
7. Кладка кирпичной ленты. Используются традиционные приемы работы, производится постоянный контроль горизонтали и положения.
8. Выдержка около недели для набора прочности раствора.
9. Нанесение вертикальной и горизонтальной гидроизоляции.
10. Засыпка пазух, продолжение .

Приведена одна из наиболее простых технологических последовательностей. Существует масса более сложных методик, но их применение нерационально из-за высокой стоимости, превышающей расходы на возведение более прочных вариантов фундамента.

Обратная засыпка

Засыпка пазух играет роль дренажного слоя, способствующего впитыванию влаги и отводу ее от стен фундамента. Для этого используется проницаемый для влаги материал, в идеале - речной песок . Включений глины в нем не должно быть.

Допускается использование щебня, гравия или обычного строительного мусора, главным требованием является способность легко пропускать сквозь себя воду, не задерживая ее. Засыпку производят после окончательного застывания раствора и гидроизоляционных слоев, обычно через 2-3 недели после окончания кладки.

Полезное видео

В данном видео вы узнаете, как устроен ленточно-кирпичный фундамент:

Заключение

Ленточно-кирпичный фундамент не является распространенным и предпочтительным вариантом строительства основания. Причинами такого выбора могут стать оптимальные геологические условия участка, наличие излишков материала или иные соображения.

Учитывая небольшой срок службы и низкую устойчивость к внешним нагрузкам, такой фундамент не рекомендован для жилых построек и применяется только для легких вспомогательных строений.

Вконтакте

Кирпичный фундамент – пожалуй, одна из самых старых технологий, в настоящее время вытесненная со строительных площадок. Однако, для небольших легких построек она вполне подходит, к тому же, совсем не требует применения строительной техники. Поэтому при строительстве летнего деревянного домика, бани или веранды вполне можно сложить фундамент из кирпича своими руками.

Материал для фундамента

Не всякий кирпич годится для выполнения фундамента. Силикатный кирпич в присутствии влаги склонен к разрушению, а красный пустотелый недостаточно прочен. Поэтому для фундамента необходим красный огнеупорный полнотелый кирпич – он имеет структуру, близкую к керамике, поэтому повышенная влажность не оказывает на него сильного воздействия.

Кладка ведется с применением цементно-песчаного раствора в смеси 1:3. Для подушки и отсыпки потребуется крупнозернистый песок, а для дренажа – гравий с величиной фракции 50 мм и геотекстиль. Для гидроизоляции фундамента обычно применяют рубероид, но подойдет и любой другой рулонный гидроизоляционный материал.

Способы выполнения

Фундамент из кирпича может быть как столбчатый, так и ленточный. Столбчатый выполняют при строительстве легких строений: бани, веранды, каркасного домика. Он значительно экономичнее по материалам.

Ленточный кирпичный фундамент выдерживает и более серьезные нагрузки – бревенчатый или брусковый дом. Он может быть как заглубленный на глубину промерзания, так и мелкозаглубленный. Заглубляют фундамент на участках с пучинистым грунтом, эта мера при дополнительной отсыпке песком и щебнем и устройстве дренажа позволяет исключить деформации фундамента и стен здания.

Технология выполнения фундамента из кирпича

Столбчатый фундамент обычно не заглубляют. Столбики устанавливают на углах здания, в местах пересечения несущих стен, а также по периметру стен на расстоянии не менее 2 метров. Кирпич кладут с перевязкой, одним из приведенных ниже способов. В остальном столбчатый кирпичный фундамент не отличается от ленточного.

Технология выполнения ленточного фундамента из кирпича включает несколько этапов, пренебрегать которыми не рекомендуется.

1. Подготовка траншеи или котлована необходима для снижения нагрузки на фундамент при подвижках и пучении грунтов. В первую очередь производится разметка участка, и определяются углы будущего здания. По всей площади строения снимается плодородный слой. По периметру строения выкапывают траншею нужной глубины: для заглубленных фундаментов в пучинистых грунтах – на глубину промерзания грунта, для мелкозаглубленных – на 40-50 см. Ширина траншеи выбирается в зависимости от влажности грунта: чем выше влажность, тем шире должна быть траншея. Для особо влажных участков с близким залеганием грунтовых вод она должна выходить за внешние пределы строения на 1 метр для устройства дренажа. Дно траншеи засыпают крупным песком, проливают его и трамбуют.



2. Выполняют опалубку под бетонное основание из досок, можно неструганых. Высота опалубки – около 10 см, ширина – на полкирпича больше ширины фундамента. В опалубку укладывают гидроизоляцию – рубероид, с таким запасом, чтобы изолировать все бетонное основание. Слой гидроизоляции необходим для исключения капиллярного подъема влаги по бетонному основанию к кирпичу. Заливают бетон, выравнивают его и оставляют для набора прочности на 2-3 дня.



3. На бетонное основание начинают класть кирпич, выполняя любую стандартную перевязку. Между первым и вторым рядом укладывают продольную арматуру – металлический пруток или арматурную сетку. Это предотвращает разрушение фундамента по продольной оси. Такую же арматуру кладут перед выполнением последнего ряда.



4. Схватывание раствора происходит за 1-2 дня, но полную прочность он набирает примерно неделю. По окончании этого срока можно приступать к гидроизоляции стенок фундамента. Выполняют гидроизоляцию с помощью обмазочных или оклеечных материалов, преимущественно на битумной основе.



5. После выполнения гидроизоляции фундамент при желании можно утеплить с внешней стороны или полистирольными плитами, а после произвести отсыпку траншеи песком и щебнем. Эта мера позволит отвести влагу от фундамента и исключит пучение прилегающих слоев грунта. На особо влажных участках выполняют дренаж: на расстоянии 0,5-1 метра от внешней стороны фундамента в траншею укладывают геотекстиль, поверх него слой щебня, под небольшим углом кладут трубы с перфорацией, засыпают их слоем щебня и заворачивают в геотекстиль. Всю эту конструкцию засыпают песком, утрамбовывая его послойно. Трубы отводят в колодцы или дренажные каналы.Кстати про мы сделали отдельную статью, а также писали про полный цикл — читайте если хотите узнать больше!. А также прочитайте про .



6. Кирпичный фундамент по сравнению с бетонным обеспечивает лучшую теплоизоляцию, и при хорошей гидрозащите он может прослужить более 50 лет без ремонта. Кроме того, ремонт кирпичного фундамента отличается простотой: достаточно заменить разрушенные участки кирпича. Все эти качества делают кирпичный фундамент довольно популярным при строительстве небольших зданий и домов.
