Защита от скачков напряжения бытовых электрических сетей, разновидности защитных устройств и способы их установки.

Конструктивное несовершенство электрических сетей является основной причиной резких скачков напряжения. Предугадать время очередного перепада невозможно. Единственное, что мы можем сделать для предотвращения неприятных последствий – это заранее обезопасить электрических потребителей в своем доме. В этой статье мы расскажем, как и чем защитить сеть квартиры и дома.

Что спасет от скачка нап ряжения

Защита от перепадов напряжения возможна при помощи разных типов защитных устройств. Мы поговорим о самых распространенных. Это реле контроля напряжения (РН) и бытовые стабилизаторы.

Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью РН рекомендуется в тех случаях, когда напряжение в сети устойчиво, а его заметные скачки редки. РН представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона. После того, как показетели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.

РН обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам РН можно отнести их неспособность сглаживать колебания электрической энергии. Для максимальной защиты всех потребителей потребуется установить сразу несколько устройств.

РН защищает сеть только от недопустимых скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).

Современные модели РН бывают трех типов:

1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.

2. Реле для индивидуальной защиты одного потребителя.

3. Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то РН первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Выбор РН

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Если, к примеру, пропускная способность выключателя равна 25А (что соответствует потребляемой мощности – 5,5 кВт), то рабочие характеристики РН должны быть на ступень выше – 32А (7 кВт). Если выключатель рассчитан на 32А, то реле должно выдерживать ток в 40 – 50А.

loa поьзователь FORUMHOUSE

Я для такого случая взял реле на 40 А, при вводном автомате 25/32 (стоит первый, но уставка увеличится).

Некоторые люди выбирают марку РН, опираясь на суммарную потребляемую мощность. Это не совсем правильно. Ведь реле, способное выдерживать ток в 32А, может спокойно работать как при нагрузке в 7 кВт, так и при гораздо большей мощности потребления. Только во втором случае в рабочую схему РН необходимо встраивать специальный магнитный контактор. Но об этом в следующем разделе.

Установка РН

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

Работы по установке РН следует производить только при отключенном вводном выключателе!

Как видим, все просто: реле контроля устанавливается сразу после электрического счетчика и подключается к фазному проводу, через который осуществляется электроснабжение всего дома. При скачке за пределы выставленного (регулируемого) диапазона реле отсоединяет внешнюю питающую сеть от внутренней электропроводки, и выполняется защита от скачков напряжения в квартире и в доме.

РН, вмонтированное в панель щитка, занимает минимум пространства на DIN-рейке.

Если мощность потребителей домашней сети даст в сумме 7 кВт и более, производители настоятельно рекомендуют встраивать в рабочую схему РН дополнительный электромагнитный контактор. Хотя, надежный контактор в общей схеме никогда не станет лишней деталью, смотрим следующий комментарий:

Vitichek пользователь FORUMHOUSE

К любому реле лучше ставить контактор, хоть производители и пишут, что РН выдерживает большие токи. Контактор имеет большие контакты и меньшее сопротивление.

Это устройство помогает разгрузить контакты РН, самостоятельно разъединяя силовую линию от общей сети бытовых потребителей. Реле контроля, в момент недопустимого перенапряжения, лишь подает команду на отключение. После этого электромагнитная катушка контактора разъединяет силовые контакты, соединяющие внешнюю и внутреннюю сети. Схема подключения в этом случае будет следующей:

Система защиты от перепада напряжения.

Защита от скачков напряжения 220в

Для того чтобы РН смогло принести пользу своему владельцу, его рабочие параметры (пределы допустимых напряжений и время задержки возобновления питания) необходимо правильно отрегулировать. Если в рабочей схеме используется одно РН, то устанавливать пределы допустимых значений следует, ориентируясь на характеристики бытовой техники, чувствительной к перепадам. Наиболее чувствительным и дорогостоящим оборудованием является аудио- и видеотехника. Диапазон допустимых значений напряжения для нее составляет 200 – 230В.

Допускаемое отклонение напряжения от номинальных показателей в отечественных энергетических сетях составляет 10% (198…242В). В случае частого срабатывания РН эти показатели можно брать за основу, осуществляя регулировку реле. Однако чувствительную бытовую электронику в этом случае рекомендуется защищать с помощью переносных стабилизаторов невысокой цены.

DenBak пользователь FORUMHOUSE

Никто и не говорит, что надо при плюс-минус 15В выключаться. Есть диапазон предельно допустимых отклонений в 10%, его большинство приборов должно выдерживать. Ставить нужно, исходя из этого, примерно 190В-250В. Хотя, с нашим состоянием сетей, особенно в частном секторе ожидаемо все. Так что разумная осторожность не повредит.

Для того чтобы обеспечить максимально надежную защиту всех потребителей, следует использовать электрическую схему с несколькими реле. Рабочая схема защиты, включающая несколько РН, позволяет разбить потребителей по группам – в соответствии с их чувствительностью к перенапряжению:

1. К первой группе относится аудио- и видеотехника (допускаемые значения напряжения – 200 – 230В);
2. Ко второй можно отнести бытовую технику, оснащенную электрическим двигателем: холодильники, кондиционеры, стиральные машины и т. д. (допускаемые значения – 190 – 235В);
3. Третья группа – это простые нагревательные приборы и освещение (допускаемые значения – 170 – 250В).

Каждая группа потребителей подключается к своему РН. В такой схеме рабочие параметры каждого реле настраиваются индивидуально.

Защита сети от перенапряжения и скачков.

Время задержки возобновления питания должно соответствовать эксплуатационным требованиям, предъявляемым к бытовой технике. Для некоторых холодильников, к примеру, рекомендуемая задержка равняется 10 минутам.

Защита трехфазной сети с помощью РН

Если электроснабжение вашего дома осуществляется через трехфазную систему, то на каждую фазу целесообразно устанавливать отдельное реле контроля.

Трехфазные реле напряжения созданы исключительно для защиты соответствующего оборудования (электродвигателя и т.п.). Если подобное реле установлено на вводе в жилище, то перекос напряжения на одной из фаз приводит к обесточиванию всех однофазных потребителей.

Стабилизаторы напряжения

Если в вашем доме наблюдаются постоянные скачки напряжения, то РН будет срабатывать несколько раз в сутки, обесточивая весь дом. Поэтому в таких случаях рекомендуется менее простой, более дорогой, но и более практичный способ защиты домашней электроники. Состоит он в применении стабилизаторов – устройств, сглаживающих скачки напряжения во внешней сети, выдавая на выходе постоянный показатель 220В.

По типу подключения различают два вида стабилизаторов: локальные (которые подключаются к розетке, защищая от одного до нескольких потребителей) и стационарные (подключаемые к вводному силовому кабелю и осуществляющие защиту всех потребителей домашней сети). Локальные стабилизаторы следует использовать для защиты наиболее чувствительной бытовой техники. Их можно эксплуатировать в комплекте со стационарным РН.
Стационарные стабилизаторы представляют собой сложные устройства, которые не только сглаживают перепады напряжения во всей бытовой сети, но и способны спасти дорогую технику, автоматически отключая питание потребителей при перегрузке и достижении критических значений.

Устанавливать стационарные стабилизаторы крайне рекомендуется, если значение напряжения несколько раз в сутки выходит за пределы 205…235В (это можно определить с помощью обыкновенного тестера).

Если в доме постоянно моргает свет, а напряжение выходит за пределы 195…245В, то пользоваться домашними электроприборами без стабилизатора запрещено!

Как выбирать стабилизатор

Выбирать стабилизатор следует, исходя из суммарной мощности домашних потребителей. Устройство обязательно должно обладать приличным запасом мощности.

Перепады в сети – не новость для большинства потребителей электроэнергии. Подобные «сюрпризы» не лучшим образом влияют на электроприборы, иногда даже провоцируют их сгорание. Поэтому нужна хорошая защита от скачков напряжения 220В для дома. Можно выбрать готовый аппарат или сделать простейшее устройство своими руками.

Причины скачков напряжения

Существует много причин природного, аварийного и техногенного характера для скачков напряжения в электросетях

Основными провоцирующими факторами для перепадов напряжения в сети являются:

• Одномоментная нагрузка от нескольких мощных приборов. Чаще это происходит зимой, когда жильцы многоквартирного дома или поселка подключают электро-конвекторы.
• Плохое качество электрического оборудования или монтаж проводки/разводки с ошибками.
• Погодные условия - шквальный ветер, гром, гроза, молнии.
• Неправильная эксплуатация электроприборов.
• Проведение сварочных работ при условии подключения аппарата к сети дома.

Во всех приведенных случаях могут наблюдаться как скачки напряжения, так и его падение.

Виды изменений в сети

График допустимых показаний отклонения в сети

Выделяют несколько типов скачков напряжения:

• Отклонения. Здесь подразумевается изменение амплитуды, длительность каждой из которых составляет больше 60 сек. Причем есть нормально допустимое и предельно дозволенное отклонения. Во втором случае нормой считается показатель не больше 10% от нормального.
• Колебания (падение напряжения). Здесь амплитуда меняется в меньшую сторону и составляет до 60 сек. Также нормальным считается показатель до 10% от оптимального.
• Перенапряжение. Это резкое увеличение тока выше отметки 242 Вольт. Длительность таких скачков до 1 сек.

Скачки напряжения - это небольшие, но протяженные изменения в сети, либо предельно высокие, но кратковременные перепады. В последнем случае их называют импульсными.

Как правильно защитить бытовую технику

Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер. Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.

Реле контроля напряжения

Реле контроля напряжения трехфазное ZUBR 3F, 5А

Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.

Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант - это надежный автомат защиты от перепадов напряжения в сети для всего дома.

Реле напряжения не является стабилизатором. Не стоит путать его с этим типом оборудования. Реле только отслеживает уровень напряжения и при необходимости производит обрыв цепи до нуля.

Стабилизатор напряжения

Релейный стабилизатор напряжения

Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.

Главные технические параметры стабилизаторов - время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.

Все устройства такого типа делят на несколько видов:

• Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
• Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
• Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
• Электронные двойного преобразования. Подобные стабилизаторы - самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые - на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.

Электромеханический
Электронный Двойного преобразования

Для частного дома лучше покупать именно инверторный стабилизатор.

ИБП (источник бесперебойного питания)

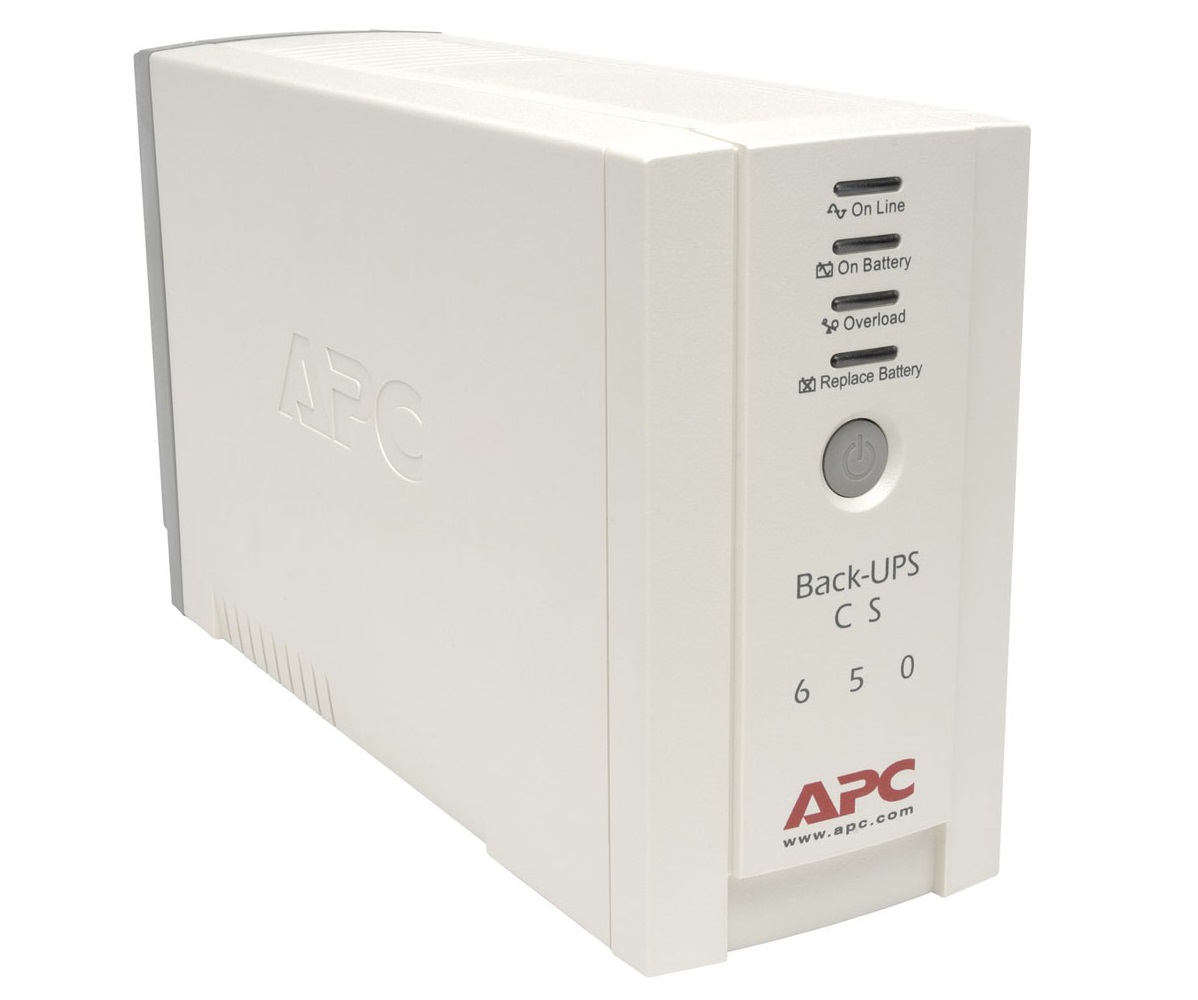

Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W

Главная задача ИБП - не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.

Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.

Датчик перепадов напряжения

Сетевой фильтр MOST EHV 2м (белый)

Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.

Помощь сетевого фильтра

Это устройство является хорошей защитой светодиодных ламп от перегорания и любой другой бытовой техники. Внешне напоминает переходник-удлинитель на несколько розеток. В сетевые фильтры встраивают автоматический выключатель или плавкий предохранитель. Если в сети случится резкая перегрузка, прибор просто обрубит цепь.

Также для защиты светодиодов можно использовать специальное устройство от импульсных перенапряжений.

Как выбрать оптимальную защиту для дома

Выбор в пользу того или иного устройства для защиты от сетевых перепадов стоит делать, основываясь на главной проблеме и условиях эксплуатации аппарата:

• Если в доме нормальное электроснабжение со стабильным напряжением, но при этом часто отключают свет, лучше отдать предпочтение источнику бесперебойного питания.
• Если электричество есть постоянно, но отмечаются скачки напряжения, желательно на всю сеть поставить стабилизатор. Или хотя бы подключить самые дорогие виды техники через сетевые фильтры.

Оптимальным решением будет установка обоих видов устройств. Они способны взаимно дополнять друг друга.

Самым современным устройством считается источник бесперебойного питания с двойным энергопреобразователем ON-LINE. Он способен в режиме реального времени стабилизировать напряжение в широких диапазонах. Если свет отключают, устройство автоматически переключается на работу аккумуляторных батарей – работает как автономный генератор.

Система защиты своими руками

Схема устройства защиты от перепадов напряжения

При желании можно самостоятельно сделать простейшее устройство для защиты холодильника от перепадов в сети. Для этого можно взять стандартный трансформатор от старого ТВ в качестве основы.

Нужно последовательно включить с первичной обмоткой одну из имеющихся вторичных. Первичную подключают к сети при помощи предохранителя. Затем к соединенным последовательно вторничной и первичной обмоткам подводят нагрузку.

Очень важно к концу первичной обмотки подсоединить начало вторичной. Если не соблюсти этот принцип, напряжение на вход будет уменьшенным, а не увеличенным. В качестве испытания прибора можно параллельно соединить две стандартные лампочки на 98 Вт.

Готовое устройство, собранное таким способом, подключают к сети. Здесь нужно проверить напряжение на вход и выход. Если устройство перегревается, нужно заменить трансформатор на более мощный. По этой схеме собирается простейший бытовой стабилизатор для квартиры своими руками.

Защита от скачков напряжения бытовых электрических сетей, разновидности защитных устройств и способы их установки.

Конструктивное несовершенство электрических сетей является основной причиной резких скачков напряжения. Предугадать время очередного перепада невозможно. Единственное, что мы можем сделать для предотвращения неприятных последствий – это заранее обезопасить электрических потребителей в своем доме. В этой статье мы расскажем, как и чем защитить сеть квартиры и дома.

Что спасет от скачка нап ряжения

Защита от перепадов напряжения возможна при помощи разных типов защитных устройств. Мы поговорим о самых распространенных. Это реле контроля напряжения (РН) и бытовые стабилизаторы.

Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью РН рекомендуется в тех случаях, когда напряжение в сети устойчиво, а его заметные скачки редки. РН представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона. После того, как показетели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.

РН обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам РН можно отнести их неспособность сглаживать колебания электрической энергии. Для максимальной защиты всех потребителей потребуется установить сразу несколько устройств.

РН защищает сеть только от недопустимых скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).

Современные модели РН бывают трех типов:

1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.

2. Реле для индивидуальной защиты одного потребителя.

3. Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то РН первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Выбор РН

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Если, к примеру, пропускная способность выключателя равна 25А (что соответствует потребляемой мощности – 5,5 кВт), то рабочие характеристики РН должны быть на ступень выше – 32А (7 кВт). Если выключатель рассчитан на 32А, то реле должно выдерживать ток в 40 – 50А.

loa поьзователь FORUMHOUSE

Я для такого случая взял реле на 40 А, при вводном автомате 25/32 (стоит первый, но уставка увеличится).

Некоторые люди выбирают марку РН, опираясь на суммарную потребляемую мощность. Это не совсем правильно. Ведь реле, способное выдерживать ток в 32А, может спокойно работать как при нагрузке в 7 кВт, так и при гораздо большей мощности потребления. Только во втором случае в рабочую схему РН необходимо встраивать специальный магнитный контактор. Но об этом в следующем разделе.

Установка РН

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

Работы по установке РН следует производить только при отключенном вводном выключателе!

Как видим, все просто: реле контроля устанавливается сразу после электрического счетчика и подключается к фазному проводу, через который осуществляется электроснабжение всего дома. При скачке за пределы выставленного (регулируемого) диапазона реле отсоединяет внешнюю питающую сеть от внутренней электропроводки, и выполняется защита от скачков напряжения в квартире и в доме.

РН, вмонтированное в панель щитка, занимает минимум пространства на DIN-рейке.

Если мощность потребителей домашней сети даст в сумме 7 кВт и более, производители настоятельно рекомендуют встраивать в рабочую схему РН дополнительный электромагнитный контактор. Хотя, надежный контактор в общей схеме никогда не станет лишней деталью, смотрим следующий комментарий:

Vitichek пользователь FORUMHOUSE

К любому реле лучше ставить контактор, хоть производители и пишут, что РН выдерживает большие токи. Контактор имеет большие контакты и меньшее сопротивление.

Это устройство помогает разгрузить контакты РН, самостоятельно разъединяя силовую линию от общей сети бытовых потребителей. Реле контроля, в момент недопустимого перенапряжения, лишь подает команду на отключение. После этого электромагнитная катушка контактора разъединяет силовые контакты, соединяющие внешнюю и внутреннюю сети. Схема подключения в этом случае будет следующей:

Система защиты от перепада напряжения.

Защита от скачков напряжения 220в

Для того чтобы РН смогло принести пользу своему владельцу, его рабочие параметры (пределы допустимых напряжений и время задержки возобновления питания) необходимо правильно отрегулировать. Если в рабочей схеме используется одно РН, то устанавливать пределы допустимых значений следует, ориентируясь на характеристики бытовой техники, чувствительной к перепадам. Наиболее чувствительным и дорогостоящим оборудованием является аудио- и видеотехника. Диапазон допустимых значений напряжения для нее составляет 200 – 230В.

Допускаемое отклонение напряжения от номинальных показателей в отечественных энергетических сетях составляет 10% (198…242В). В случае частого срабатывания РН эти показатели можно брать за основу, осуществляя регулировку реле. Однако чувствительную бытовую электронику в этом случае рекомендуется защищать с помощью переносных стабилизаторов невысокой цены.

DenBak пользователь FORUMHOUSE

Никто и не говорит, что надо при плюс-минус 15В выключаться. Есть диапазон предельно допустимых отклонений в 10%, его большинство приборов должно выдерживать. Ставить нужно, исходя из этого, примерно 190В-250В. Хотя, с нашим состоянием сетей, особенно в частном секторе ожидаемо все. Так что разумная осторожность не повредит.

Для того чтобы обеспечить максимально надежную защиту всех потребителей, следует использовать электрическую схему с несколькими реле. Рабочая схема защиты, включающая несколько РН, позволяет разбить потребителей по группам – в соответствии с их чувствительностью к перенапряжению:

1. К первой группе относится аудио- и видеотехника (допускаемые значения напряжения – 200 – 230В);
2. Ко второй можно отнести бытовую технику, оснащенную электрическим двигателем: холодильники, кондиционеры, стиральные машины и т. д. (допускаемые значения – 190 – 235В);
3. Третья группа – это простые нагревательные приборы и освещение (допускаемые значения – 170 – 250В).

Каждая группа потребителей подключается к своему РН. В такой схеме рабочие параметры каждого реле настраиваются индивидуально.

Защита сети от перенапряжения и скачков.

Время задержки возобновления питания должно соответствовать эксплуатационным требованиям, предъявляемым к бытовой технике. Для некоторых холодильников, к примеру, рекомендуемая задержка равняется 10 минутам.

Защита трехфазной сети с помощью РН

Если электроснабжение вашего дома осуществляется через трехфазную систему, то на каждую фазу целесообразно устанавливать отдельное реле контроля.

Трехфазные реле напряжения созданы исключительно для защиты соответствующего оборудования (электродвигателя и т.п.). Если подобное реле установлено на вводе в жилище, то перекос напряжения на одной из фаз приводит к обесточиванию всех однофазных потребителей.

Стабилизаторы напряжения

Если в вашем доме наблюдаются постоянные скачки напряжения, то РН будет срабатывать несколько раз в сутки, обесточивая весь дом. Поэтому в таких случаях рекомендуется менее простой, более дорогой, но и более практичный способ защиты домашней электроники. Состоит он в применении стабилизаторов – устройств, сглаживающих скачки напряжения во внешней сети, выдавая на выходе постоянный показатель 220В.

По типу подключения различают два вида стабилизаторов: локальные (которые подключаются к розетке, защищая от одного до нескольких потребителей) и стационарные (подключаемые к вводному силовому кабелю и осуществляющие защиту всех потребителей домашней сети). Локальные стабилизаторы следует использовать для защиты наиболее чувствительной бытовой техники. Их можно эксплуатировать в комплекте со стационарным РН.
Стационарные стабилизаторы представляют собой сложные устройства, которые не только сглаживают перепады напряжения во всей бытовой сети, но и способны спасти дорогую технику, автоматически отключая питание потребителей при перегрузке и достижении критических значений.

Устанавливать стационарные стабилизаторы крайне рекомендуется, если значение напряжения несколько раз в сутки выходит за пределы 205…235В (это можно определить с помощью обыкновенного тестера).

Если в доме постоянно моргает свет, а напряжение выходит за пределы 195…245В, то пользоваться домашними электроприборами без стабилизатора запрещено!

Как выбирать стабилизатор

Выбирать стабилизатор следует, исходя из суммарной мощности домашних потребителей. Устройство обязательно должно обладать приличным запасом мощности.

Электроэнергия используется в жилых домах и квартирах для работы разнообразных бытовых приборов. В домах, не подключенных к централизованному водоснабжению, электричество обеспечивает работу насосов, подающих воду в дом.

Поставщики этого природного ресурса следят за тем, чтобы электроснабжение было регулярным, стабильным, соответствовало нормативным показателям напряжения. Но время от времени возникают ситуации, когда скачет напряжение в сети .

Подобный сбой приводит к поломке электроприборов и даже к опасности возникновения возгорания в доме. Что представляют собой перепады подачи электрической энергии?

Это резкое увеличение (возможно также уменьшение) величины напряжения. Разные причины могут вызывать скачок напряжения, они могут быть объективными и субъективными.

Потребителям важно знать, какое должно быть напряжение, чем опасно резкое изменение его в сети, и какая существует защита от скачков , как продлить срок службы электрических приборов.

Также нужно знать, куда жаловаться, если падения напряжения происходят регулярно в сети частного дома или в квартире.

Основные группы причин, по которым происходит отклонение показателя напряжения от нормы – это аварийные, природные, техногенные . Чаще всего ситуация не зависит от человека, но задача специалистов – как можно быстрее исправить ее.

ВАЖНО! Норма напряжения в электросети – 220 В. Также разрешаются допустимые отклонения не больше чем 10 %.

Потребитель, в свою очередь, может позаботиться о своей технике с помощью специальных устройств, сглаживающих скачки, и соблюдения правил эксплуатации устройств.

• Повышенное напряжение электроэнергии может быть связано с тем, что в доме было одновременно отключено несколько приборов с большой мощностью (например, машинка-автомат, электроплита). Особенно часто возникает перенапряжение электричества в старых жилых зданиях, с проводкой, которая изначально предназначалась для приборов с малой мощностью. Новая, современная техника требует соответствующего электротехнического оборудования;
• Если в сети дома прыгает напряжение, то возможно он подключен к трансформатору с нестабильной работой. Такие трансформаторы, как правило, имеют длительный срок службы, устаревшее и слабое, изношенное оборудование. Случаи перепада электрического напряжения происходят регулярно. Потребителям нужно обращаться с жалобой в энергосбыт или другую ответственную организацию, а дома установить стабилизаторы для защиты сети;
• Причиной перепадов может служить и слабая электрическая сетьс длительным сроком эксплуатации. Если магистраль проложена давно и не модернизировалась, она не сможет надежно выдерживать большую нагрузку. Исправить ситуацию может улучшенная электросеть по городу или между населенными пунктами;
• Еще одна причина – ослабление заземления, обрыв нуля. Такие факторы наиболее опасны, большинство техники, подключенной к электросети, сгорает при обрыве нуля и не подлежит ремонту;
• Непогода иногда приводит к повреждению электромагистрали, к обрыву проводов, падению столбов. И во время аварии также может случаться скачок напряжения перед отключением электричества. Опасность для линии электропередач представляют собой и молнии – этот фактор относится к природным причинам перепадов.

Чем опасно понижение напряжения в сети

Чаще всего страдают электрические приборы из-за быстрого и значительного повышения напряжения. Но и низкий показатель этой величины может быть опасным для того оборудование, работа которого зависит от двигателя.

ВНИМАНИЕ! Допустимые по нормам отклонения в размере 10% от 220В могут значительно изменить работу лабораторного оборудования, медицинской диагностической техники.

При низком напряжении двигатель не имеет достаточной мощности для нормальной работы, он перегревается, обмотки его могут сгореть. Наиболее подвержены поломке такие бытовые приборы с компрессорными агрегатами, как холодильники, кондиционеры.

Возможные последствия

Каждый прибор, включенный в сеть во время скачков напряжения, может выйти из строя, сгореть. Высокое напряжение, превышающее допустимые нормы, приводит к загоранию кабеля и другим опасным ситуациям.

ВАЖНО! Для надежной защиты зданий от опасных ударов молнии необходимо использовать устройства грозозащиты. Эта важная мера техники безопасности.

Поэтому при его эксплуатации используются стабилизирующие приборы защиты перепадов . Другие виды электрических приборов обычно без повреждения выдерживают небольшие перебои и отклонения (10 %) от нормативного показателя в 220 В.

Защита бытовой электроники при нестабильном токе

Если случаются скачки в электросети, что делать, как защитить электрооборудование дома от повреждения и возгорания. Существует несколько методов защиты от перепада:

• использование реле, чтобы не сгорела техника. Прибор, подключенный к сети, будет отключен от питания при повышении или понижении напряжения.
• использование источников бесперебойного питания и стабилизаторы напряжения тока.

Существуют нормы эксплуатации электроприборов, многие из которых также направлены на защиту от скачков напряжения в сети.

ВНИМАНИЕ! Включить их снова в сеть можно будет только после тщательной проверки выходного показателя.

• Рекомендуется выключать технику перед тем, как проводить электромонтажные или ремонтные работы.
• Во время грозы нужно обязательно выключать чувствительные электроприборы, даже если дом оснащен устройством грозозащиты.

Повреждение техники и компенсация

Если все же профилактические меры не были проведены (или не дали результата) и в доме сгорели электроприборы, наши действия должны быть грамотными и в рамках закона. Свои права обязательно нужно отстаивать.

За стабильное напряжение в электросети отвечает поставщик электроэнергии и коммунальное предприятие, обслуживающее дом. Именно им нужно писать заявление о низком напряжении , о скачках в сети.

Если вышли из строя электроприборы из-за резкой смены напряжения, следует подать заявку на возмещение ущерба.

Возмещение ущерба за вышедшие из строя приборы

Потребителей интересует не только, почему случился скачок напряжения, но и как получить компенсацию за поврежденные из-за него электрические бытовые приборы. Звонок в аварийную службу и приезд бригады должны быть зафиксированы .

ВАЖНО! Действовать нужно быстро, сразу позвонить в аварийную службу, сообщить о случившимся, вызвать аварийную бригаду для подтверждения факта повреждения техники.

Это поможет в суде при решении вопроса о компенсации. Независимо от того, упало напряжение или резко повысилось, были нарушены допустимые нормы.

• Следует определить виновника случившегося. Это может быть компания, которая обслуживает электросети или поставщик электроэнергии. В эти инстанции направляются письма, в которых потребитель требует указать причину нарушения электроснабжения в доме, квартире, на даче. Ответ должен прийти не больше, чем через месяц.
• В сервисе по обслуживанию электротехники специалисты дают заключение о неисправности техники, ее причине, возможности ремонта и его стоимости. Документ с этими данными также должен быть составлен для процедуры возмещения ущерба.
• Организации, которая виновата в скачках напряжения, направляется претензия с требованием выплатить ущерб имущества. К ней и прикладываются все подготовленные документы.
• Виновные инстанции не реагируют на претензию? Нужно в таком случае обращаться в суд, подавать исковое заявления, основываясь на законах по данному вопросу.

ВАЖНО! Для составления искового заявления за основу берется статья 17 Федерального Закона Российской Федерации «О защите прав потребителей».

Также опираться можно на статью 309, часть 1 Гражданского Кодекса РФ, если виновник случившегося – поставщик электроэнергии.

«Правила предоставления коммунальных услуг гражданам» (пункт 49, 51), «Правила эксплуатации жилищного фонда» (пункт 5.6), «Правила содержания в имущества в многоквартирном доме» (пункт 7) – эти документы дополнительно используются при подаче заявки на компенсацию, если повреждение электрических приборов произошло по вине компании, обслуживающей электрические сети дома.

ВАЖНО! При перепадах напряжения в сети многоквартирного дома или участка с частными домами могли пострадать еще и соседи. Их показания помогут добиться компенсации.

Полезное видео

Как Просто выбрать качественное РН для квартиры и частного дома, что лучше РН или стабилизатор, схема подключения РН в сеть 220в, установка РН в щит.

Считается, что вся современная бытовая техника защищена автоматически. В дорогостоящие плазменные панели уже встроены реле контроля или стабилизатор, но чаще всего высокая разница потенциалов «пробивает» встроенные стабилизаторы и техника сгорает.

ТЕСТ:

4 вопроса о том, как вам защитить свою технику от перепадов

• Как часть у вас случаются перепады?

а) каждые несколько дней;

б) очень редко.

• Мерцают ли лампочки в квартире (меняют яркость)?

а) да, постоянно;

• Какая средняя мощность нагрузки всех ваших бытовых приборов?

а) меньше 4 кВт;

б) больше 4 кВт.

• Часто ли выбивает пробки?

а) нет. Выбивает, когда включаем несколько мощных приборов;

б) да, иногда даже приходится менять пробки.

Результаты теста:

б, б, б, б — вам подойдет реле. РН защитит вашу технику от резких скачков. Также, вам нужно установить более мощную пробку. Ваши пробки рассчитаны на меньший суммарный ток, чем предполагается вашими электроприборами;

а, а, а, а — вам подойдет стабилизатор. Ваша потребляемая мощность не высока, недорогое устройство «успокоит» напряжение в сети;

а,а,а,б — в идеале вам подойдет РН и стабилизатор, это защитит квартиру/дом от резких скачков и выровнять напряжение до постоянной нормы.

5 главных причин перепадов напряжения в сети 220в

Сетевое напряжение — среднеквадратичное, т.е. реально действующее, значение разницы потенциалов в электрической сети переменного тока, доступной потребителям. Основные параметры сети переменного тока — разница потенциалов и частота , в России стандарт: частота 50 Гц и 230 В.

Из-за несовершенства, система электроснабжения не всегда способна обеспечить стабильность 220 Вольт. При резком, кратковременном скачке электроприборы готовы выйти из строя, несмотря на встроенные предохранители и реле напряжения, вмонтированные в схему прибора.

Разница потенциалов в сети способна заметно меняться не только из-за проблем вне квартиры или дома. Отклонения от 220 Вольт случаются из-за повышенной нагрузки на сеть со стороны включенных приборов.

Причиной перепадов служит устаревшие элементы систем электроснабжения. Современные системы энергопотребления оказывают чрезмерную нагрузку на проводку, она не была рассчитана на такую мощность во времена, когда проектировалась.

Причины перепадов следующие:

• Одновременно включено (а потом выключено) несколько электроприборов;
• Оборван нулевой проводник;
• Удар молнии во время грозы;
• Повреждение проводов на линиях электропередач;
• Некорректная разводка проводов в электрощите.

Скачки не зависят от нас, поэтому вам заранее потребуется защитить свою домашнюю сеть от этой проблемы.

Самым разумным решением проблем перепадов — полностью реконструировать систему энергоснабжения. Если вы живете в частном доме, то полностью заменить проводку — реально и вполне доступно, но, в действительности — это лишь уменьшит вероятность скачков; новая проводка не гарантирует отсутствие перебоев на ЛЭП.

2 способа защиты от перепадов

На сегодняшний день существуют следующие 3 вида устройств, способных спасти вашу технику от резких скачков:

• РКН (Реле контроля напряжения);
• Стабилизатор напряжения;

1 главная причина того, что ИБП не способны справиться с перепадом.

Источник бесперебойного питания и стабилизатор — разные вещи. Многие путают эти два вида устройств, виной этому неграмотное описание ИБП в магазинах и неосведомленные продавцы-консультанты.

Разберемся, зачем нужен «бесперебойник». ИБП используют с компьютером. Основная его задача — не допустить внезапных выключений, сохранять заряд в аккумуляторах еще некоторое время.

Что произойдет, если случится сильный перепад? Если ИБП содержит стабилизатор (что крайне редко), то он сохранит целостность компьютера, если не содержит — выйдет из строя. Вся остальная бытовая техника, не подключенная к ИБП, будет под ударом.

2 типа реле для защиты бытовой техники и оборудования. Узип или реле.

Реле контроля напряжения (РКН) – это несложное устройство, отключающее цепь когда разность потенциалов отклоняется от нормы. Реле для защиты бытовой техники и оборудования включает вновь цепь, когда разница потенциалов становится нормальной.

РКН не изменяет напряжение, не стабилизирует его, реле считывает показатели и действует, согласно сети.

Зачем нужно реле напряжения (РН) для домашней сети 220в

Реле бывают двух типов:

1. Реле общего типа. Его устанавливают в щиток, РН защищает весь дом (или квартиру) от скачков. РКН обладает чувствительностью, не реагирует на скачки в пределах микровольта, выключает подачу тока тогда, когда потенциал достигает критического значения. Критическое значение зависит от конкретной модели РКН. Регулировка таких устройств производится очень легко: например, реле РН-113 можно без особых знаний настроить за 10 минут; настройка Барьер занимает еще меньше.
2. РКН встроенный. Включается в розетку и напоминает удлинитель с гнездами под 220 Вольт. В него включаются отдельные электроприборы и РН способно их защищать от перенапряжения. Конструкция реле очень проста — пластина, гнущаяся при повышении напряжения нажимает на тумблер-автомат. Именно поэтому при срабатывании заметно слышен «щелчок».

1 совет как правильно выбрать РН для квартиры и частного дома

Если вы решили приобрести реле контроля, помните, что следует внимательно изучить его мощность (больше, чем сумма мощностей всех включаемых электрических приборов).

Реле — удобное устройство, но не совсем подходит в местности, где сеть нестабильна. В этом случае реле будет очень часто включаться и выключаться, мало кому понравится постоянно мерцающий свет. Реле сохранит вашу бытовую технику, но ценой комфорта.

Защита от перепадов напряжения в сети 220В

3 главных отличия реле друг от друга.

Все однофазные реле (т.е. реле, работающие в однофазной сети, стандартной двух контактной с желательным 220 В) отличаются друг от друга такими параметрами:

• максимальный коммутируемый ток нагрузки (суммарный ток). Это реле с показателями 16А, 25А, 32А, 40А, 60А, 63А. Реле с большими токами нагрузки устанавливают на производстве.
• наличие индикатора напряжения в сети;
• элементы управления (ручки, дающие возможность настраивать интервал допустимых);

Как избежать проблем с подключением, 3 ошибки подключения реле

Рассмотри три самые распространенные ошибки, которые случаются при неправильном подключении реле напряжения:

1. Соединение нуля с защитным проводником, идущим после дифференциального автомата. Это чаще всего делается «по привычке», с целью произвести зануление.
2. Неполнофазные подключения устройства. Тоже распространенная ошибка: фаза подключается на дифференциальный автомат, а ноль проходит мимо. Таким образом, ноль бытовой розетки подключен не к дифференциальному автомату, а к нулевой шинке.
3. Ошибка в неверной располюсовке. При подключении одного полюса клеммы меняются местами, таким образом питающая фаза подключается к верхней клемме, а отходящая — к нижней, питающий ноль при это с нулевой шинки подключают к нижней клемме, а нагрузочный — к верхней.

4 вида стабилизаторов напряжения

В отличие от реле, обесточивающего сеть до тех пор, пока напряжение не нормализуется, стабилизатор работает в другом направлении — он нормализует сеть. Они включаются в электросеть и независимо от того, какое напряжение во входящей сети, на выходе дает параметры 220 Вольт. Если перепады происходят часто, данное устройство будет отличным решением, ведь он, в отличии от реле, не выключает ток. Обладая стабилизатором, вы гарантируете себе не только сохранность бытовой техники, но и непрерывную ее работу.

• Релейный. Дешевые устройства, обладающие невысокой мощностью.
• Сервоприводный. Он называется также электромеханическим. Его мощность выше, чем у релейных, цена при этом тоже выше.
• Электронный. В их конструкцию входят полупроводниковые детали — тиристоры и симисторы. Они являются очень долговечными, мощными и точными. Они недешевы, но гарантировано защитят вашу технику от скачков и обеспечат стабильную сеть.
• Электронный двойного преобразования. Самые дорогие и самые надежные стабилизаторы. В их принципе действия заложено стабилизация и полное выравнивание разности потенциалов. Эти стабилизаторы выравнивают входящую сеть дважды. Они отлично подойдут в домах с очень нестабильной сетью, где напряжение в розетке буквально «прыгает».

ТОП 2: САМЫЙ ПОПУЛЯРНЫЙ РЕЛЕ И СТАБИЛИЗАТОР

Проведем полный обзор главных характеристик реле РН-113:

4 схемы подключения РН-113 в сеть 220в

РН-113 устанавливается в сеть после автоматического выключателя или пробки.

Нижний предел — минимальное напряжение, при котором РН включается (если разность потенциалов выше нижнего) и выключается (если оно ниже нижнего)

Верхний предел — максимальное напряжение, выше которого РН выключает сеть.

Нижний и верхний предел барьера устанавливается при помощи ручек управления.

4 подробные схемы контроля напряжения в сети 220в на DIN-рейку

В случае, если напряжение поднялось выше верхнего РН сработает в течении 0,02 секунды — значительно быстрее, чем если разность потенциалов упадет ниже нижнего — 0,12 секунды. Это логично — ведь понижение не так опасно, как повышение.

Схема подробного подключения РН в сеть 220в

2 схемы установки РН в щит

подробная схема подключения с контактором

подробная схема подключения РН — монтаж в щитке

Правила подключения регулируются СНиПом 3.05.06-85 «Электротехнические устройства » и СНиПом РД 34.20.179 «Типовая инструкция по компенсации емкостного тока замыкания на землю в электрических сетях ».

Проведем полный обзор главных характеристик стабилизатора SVEN AVR-2000 LCD:

Как видим, этот популярный стабилизатор — устройство, нормализующее выходную разность потенциалов и автоматическое РН. При напряжении выше 280 Вольт (по ГОСТу максимальное допустимое 240 В), стабилизатор в течении 0,01 секунды выключит сеть. При токе нагрузки выше 15 Ампер (мощность около 3,5 киловатт) сработает предохранитель и устройство выключится. Если в сети будет меньше 100 Вольт, устройство не станет работать вообще. Устройство помогает производить настройку барьера благодаря 2 ручек управления.

Схема подключения стабилизатора

Результаты тестирования данной модели стабилизаторов можно свести к следующему графику:

Этот график наглядно показывает, что в интервале от 170 Вольт до 280 Вольт, стабилизатор поддерживает 100% мощность. В случае, если напряжение критически малое (100 Вольт), стабилизатор выводит 50% мощности (что абсолютно безобидно для всех электроприборов).

ЕЩЕ ВАЖНО ЗНАТЬ: 3 преимущества и недостатка реле напряжения и стабилизатора

Преимущества	Недостатки
РН
Малые габариты, устанавливается в DIN-рейку	Не выравнивает разницу потенциалов
Низкая стоимость	Для полной защиты потребуется несколько устройств
Более быстро срабатывает в случае резкого скачка
Стабилизатор
Гарантирует стабильные 220 Вольт, идеальные для всех электроприборОВ. В случае чрезмерного снижения или роста, стабилизатор выключает сеть.	Большие размеры и сильно нагреваются при работе, поэтому стабилизатору потребуется отдельное место. Очень чувствительны к повышению влажности. Трансформатор, находящийся внутри активно притягивает пыль.
Подключенная к стабилизатору техника остается работоспособной. Даже чувствительная к перепадам аудио и видеотехника продолжает стабильно работать.	Высокая цена.
Все лампочки перестают мерцать, из-за чего срок их службы заметно продлевается.	Чувствительны к помехам. Если помехи в сети — нормальное и постоянное явление, стабилизатор со временем начнет выходить из строя и выключать сеть всё чаще.

2 главных аргумента за и против. Что лучше — РН или стабилизатор.

Из нашей сравнительной характеристики ясно, что достоинство РН — недостаток стабилизатора. Если в вашем доме редко случаются перепады, сеть относительно стабильна, но, случаются резкие и очень высокие скачки, вам подойдет больше РН, его скорость срабатывания значительно выше и он вовремя выключит квартиру.

Если у вас сеть нестабильная сеть, разница потенциалов постоянно низкая, после чего несколькими скачками поднимается до нормы и колеблется около 200-220 Вольт, вам необходим стабилизатор, он выровняет сеть, и все приборы будут работать стабильнее.

Приведем примеры из реальной жизни:

Александр, 32 года, Омск

«Неделю назад в доме случился перепад. Из телевизора сзади, и из розетки пошел дым. Телевизор полетел сразу. У соседа дела были еще «веселее»: сгорел холодильник, плазма, две лампочки и стиральная машина. Остается только догадываться какое было напряжения, судя по сгоревшим лампочкам, то вольт 300. В каждой квартире что-то сгорело. Проконсультировались с электриком. Решено ставить РН, надо было сделать это раньше»

Светлана, 54 года, Москвоская область

«Живем на даче уже второй год. Свет постоянно моргает, к этому невозможно привыкнуть, раздражает ужасно. Ездили в администрацию, в службу районную — всем все равно. Дача? Радуйтесь, что свет есть. Муж поставил РН, но толу от него мало, выключает свет где-то по 10 раз за день. Стабилизатор проблему решил, теперь свет не моргает»

Делаем вывод: полностью защитить квартиру или дом способен стабилизатор вместе с РН — 2 в 1. Реле обеспечит быстрое выключение в случае крайне резкого скачка, а стабилизатор выровняет разность потенциалов до нормальных 220 Вольт.

ОТВЕТЫ НА 5 ЧАСТО ЗАДАВАЕМЫХ ВОПРОСОВ

Постоянно моргает свет в квартире, что делать?

Постоянное мерцание лампочек указывает на «прыжки» в сети. Это крайне вредно для электроприборов, содержащих полупроводники, такие как телевизоры, компьютеры, аудио-видео техника. Исправляется это установкой стабилизатора.

Установили РН. Теперь по нескольку раз за день отключает свет. Что делать?

Каждый раз, когда реле обесточивает квартиру, это означает, что напряжение вышло за рамки допустимого: либо слишком упало, либо поднялось. Если у вас это происходит постоянно, значит у вас очень нестабильная сеть. Вам необходим стабилизатор.

Как рассчитать мощность стабилизатора, который мне подойдет?

Возьмите все бытовые приборы, которые у вас есть и посчитайте их суммарную мощность. Помните, холодильник работает всегда, лампочки в комнатах и телевизор: учесть нужно всё.

При совместном включении реле и стабилизатора, что к чему следует подключать?

На входящую линии ставить нужно сначала РН, затем стабилизатор. РН пропускает любое напряжение, которое попало в допустимый диапазон, а стабилизатор приведет его в норму.

Устанавливают ли стабилизатор на дин рейку?

Нет, это габаритные приборы. Они не устанавливаются на дин рейку. Они чувствительны к влаге и пыли, их устанавливают только там, где будет сухо и чисто.
