Долгое время нас кормили мифами, что советское оружие было самыми прогрессивным и совершенным, ведь в противном случае Вторую Мировую войну? Но после развала Союза всплыли новые факты и оказалось, что советское оружие, мало того, что не было самым совершенным, так еще и не являлось в полной мере «отечественным».
Ситуацию с вооружением в Советском Союзе в довоенное время можно охарактеризовать как «гнать количество в ущерб качеству». Несмотря на то, что огромное число заводов работало исключительно на армию, конечный результат оставлял желать лучшего.
Неэффективная социалистическая экономика, значительная технологическая отсталость приводили к значительному проценту брака и систематическому невыполнения плана. Например, Наркомат Боеприпасов (НКБ) должен был выпустить в 1940 году 5,7 млн железных гильз вместо латунных артиллерийских. Не отработав технологический процесс, НКБ изготовил за 9 месяцев всего 1 млн 117 тыс. железных гильз, из которых 963 тыс. пошли в брак, то есть процент отбраковки превысил 86,2%. И это лишь один пример. На самом деле, такая ситуация наблюдалась по многим производствам.
К слабой технической оснащенности заводов, неспособных выпускать качественный продукт, добавлялась и неудовлетворительная работа инженерных отделов , проектировавших отдельные компоненты конечного изделия. Так, осенью 1942 года американские инженеры оценивали конструкцию одного из советских Т-34 . Выводы были категоричные: «Проверили воздухоочиститель. Только саботажник мог сконструировать подобное устройство. Фильтр с механической точки зрения изготовлен крайне примитивно: в местах точечной электросварки металл прожжён, что ведет к вытеканию масла».
В то же время, нельзя не отметить, что некоторые образцы и компоненты вооружения были достаточно прогрессивными на то время. Но в целом стремление советских гениев инженерной мысли к инновациям на фоне общей технологической отсталости СССР приводило к тому, что советская промышленность производила некий аналог «титановой лопаты с ручкой из соломы» : некоторые компоненты вроде как задуманы очень хорошо, однако нормально копать такой лопатой невозможно.
Примечательно, что к концу войны качество советского вооружения заметно повысилось . Тому способствовали несколько факторов. Во-первых, советские конструкторы смогли более тщательно выявить недостатки своих изделий на основе имевшегося боевого опыта. Во-вторых, свою лепту в совершенствование внесли иностранные специалисты. В-третьих, поставки огромного числа высокотехнологических американских и британских станков и различных материалов по ленд-лизу позволили заметно поднять качество производства на советских заводах. Об этом наглядно свидетельствует история совершенствования танка Т-34 , самого массового и легендарного танка II-й Мировой войны.
Две версии одной «легенды»
Необходимо заметить, что под легендарной «тридцатьчетверкой», дошедшей до Берлина, подразумевается танк Т-34-85 , и именно эта версия установлена в виде мемориала на многих постаментах в городах и селах. Однако Т-34-85 начали серийно производить лишь в 1944 году, а в войну с Германией Советский Союз вступил с танком Т-34-76 , который и принял на себе основную тяжесть жестоких боев, в том числе и на Курской дуге. От Т-34-85 этот танк отличался меньшей башней, менее мощным вооружением, а также множеством инженерных и производственных дефектов.
Если говорить о технической стороне Т-34-76 , то среди важнейших достоинств – высокая удельная мощность двигателя, рациональные углы наклона брони, мощное (на то время) вооружение, большой запас хода, малое удельное давление на грунт. Сюда же можно добавить простоту конструкции, облегчавшую массовое производство Т-34, их обслуживание и ремонт в полевых условиях.
Тридцатьчетверка и после окончания войны долго оставалась на вооружении Советской Армии и армий дружественных нам стран, как вполне надежная и более менее отвечающая требованиям, боевая машина. Те из них, которые оставались на службе, были модернизированы и получили обозначение Т-34-85 образца 1960 г. При этом были внесены изменения в конструкцию двигателя, получившего обозначение В-34-М11. Установлены два воздухоочистителя с эжекционным отсосом пыли, введены подогреватель в систему охлаждения и смазки двигателя, поставлен более мощный электрогенератор. Механик-водитель для вождения машины ночью получил инфракрасный прибор наблюдения БВН с инфракрасной фарой. Была заменена радиостанция 9Р на 10-РТ-26Э. На корме танка установили две дымовые шашки БДШ. Скорость возросла до 60 км/ч. Остальные характеристики, в том числе боевая масса и мощность двигателя, остались прежними.
В 1969 г. Т-34 были еще раз модернизированы: они получили более современные приборы ночного видения и новую радиостанцию Р-123. На этом заканчивается история развития танка Т-34 в нашей стране, но она не кончилась на этом вообще.
Подведем некоторые итоги. Прежде всего, короткая сводка о количестве выпущенных машин:
1940 г. - 110 (+2 прототипа),
1941 г. - 2996,1942 г. - 12527,
1943 г. - 15821,
1944 г. - 14648,
1945 г. - 12551,
1946 г. - 2707.
Это данные Максарева. Есть и Другие:
1942 г. - 12520,
1943 г. - 15696.
Вообще, точный подсчет весьма затруднен, а может быть, и не имеет смысла. Сведения о количестве машин давали заводы, военная приемка и другие инстанции. Как бы то ни было, а арифметический подсчет дает нам более 61 тысячи танков Т-34, выпущенных в нашей стране в течении шести с половиной лет. Это ставит Т-34 на первое место в мире по массовости (на втором американский танк "Шерман", выпущенный в количестве 48071 шт.). Но это еще не все тридцатьчетверки, построенные когда-либо. Но об этом позже.
Как мы уже говорили, в процессе своего производства Т-34 улучшался, в его конструкцию было внесено множество изменений. Однако основное: корпус, двигатель, трансмиссия (за исключением коробки передач), подвеска сохранились практически без изменений. Остальные детали менялись неоднократно. Так, мы знаем, что в качестве основного вооружения на танк устанавливались пушки Л-11, Ф-32, Ф-34, Д-5Т, ЗИС-С-53. Некоторые специалисты насчитывают до 7 различных типов башен: сваренных из катанных листов, литых или даже штампованных, толщиной 45 мм, созданных на ЧКЗ. Башни отличались не только формой и количеством люков на крыше, количество и местом расположения "грибов" вентиляторов, наличием или отсутствием пистолетных амбразур, смотровыми приборами в бортах, но, главное, своей формой. Насчитывается также четыре типа катков: с обрезинкой, с внутренней амортизацией, со сплошными ободом, с развитым оребрением. Существовало по крайней мере три типа траков. Отличались также формой, количеством и местом расположения дополнительные баки для горючего. Имелись и другие отличия: антенны, поручни, кожухи выхлопных труб, люки механика-водителя и т.д. Все перечислять, по-видимому, не стоит. И часто на фронте какая-нибудь одна машина, особенно после ремонта, имела несколько разных катков, благо типоразмеры их были почти одинаковые (наружный диаметр 634 или 650 мм).
Специалисты отмечали следующие слабые места броневого корпуса:
- Ослабление верхнего лобового броневого листа, наличием люка механика-водителя и большого выреза под шаровую установку пулемета.
- Тот же верхний лист проявлял склонность к образованию трещин, т.к. был изготовлен из гомогенной брони высокой твердости; это вызывалось огневой резкой и сваркой листа сложной конфигурации при большом объеме сварочных работ.
- Большое количество привариваемых мелких деталей (буксирные крюки, пулеотражательные планки) приводило к местному ослаблению броневого листа и способствовало закусыванию бронебойных снарядов.
Было бы интересно представить мнение высококвалифицированного специалиста, а именно - выдающегося нашего конструктора легких танков и САУ Н. А. Астрова (1906 - 1992 гг.):
"Общая компоновка Т-34, в основном повторявшая "Кристи" и БТ, хотя теперь и называется классической, отнюдь не является оптимальной, так как коэффициент использования заброневого объема у такой схемы не высок. Однако, харьковчане, выбравшие для Т-34 именно эту схему, поступили бесспорно правильно, ибо смена схемы общей компоновки в условиях надвигавшейся войны, могла привести к неожиданным, очень трудно, а, может быть, и неисправимым неприятностям.
Напрашивается обобщающий вывод: машина-"победительница" не всегда имеет возможность базироваться на оптимальных (по науке) решениях."
Необходимо сказать несколько слов о том, каковы были организационные формы использования наших танков в ВОВ, то есть в составе каких частей и соединений сражались Т-34.
Танковые дивизии механизированных корпусов начала войны были очень сильными соединениями. Для сравнения: немецкая танковая дивизия 1941 г. по штату имела 147 или 300 танков (в зависимости от количества танковых батальонов в ней двух или трех). В боях в июне и в июле 1941 г. мехкорпуса понесли тяжелые потери. А промышленность не смогла тогда быстро восполнить потери в танках. Это потребовало изменить и упростить структуру танковых соединений. 15 июля ставка ВГК отдала распоряжение об упразднении мехкорпусов, а в конце августа НКО утвердил штат новой танковой бригады, танковый полк которой насчитывал 93 танка. Но уже в сентябре пришлось перевести бригады на батальонную основу. Ее два танковых батальона насчитывали всего 46 танков. Из них тридцатьчетверок - 16, KB - 10, остальные Т-60. Формировались также отдельные танковые батальоны по 29 танков в составе трех танковых рот, из коих только одна имела семь Т-34. Остальные танки этого батальона, насчитывавшего всего 130 человек, были Т-60.
Мы не будем рассматривать здесь другие мелкие формирования того тяжелого периода войны. Но уже зимой 1941-42 гг. наша промышленность набрала силу. Месячный выпуск превысил 1500 машин, а потому в марте 1942 г. было начато формирование четырех танковых корпусов. Корпус состоял сначала из двух, потом из трех танковых и одной мотострелковой бригад и должен был иметь 110 танков, в том числе 40 тридцатьчетверок. Уже в мае того же года начали создаваться танковые армии непостоянного состава, но имевшие обязательно два танковых корпуса. Всего тогда было сформировано четыре таких армии, причем 5-я танковая армия была сформирована дважды.
В сентябре 1942 г. началось формирование механизированных корпусов. По мере накопления боевого опыта и поступления достаточного количества техники, танковые армии получили более однородную организацию. Как правило, они состояли из двух танковых и одного механизированного корпуса. Танковые корпуса состояли из трех танковых и одной мотострелковой бригады и в 1944 г. насчитывали 207 средних танков (все Т-34) и 63 СУ. В состав танковых армий вводились также самоходные артиллерийские бригады. Теперь все танковые бригады стали однородного состава, то есть состояли только из танков Т-34. Организация танковой бригады по штатам 1943 г. (оставшаяся практически без изменений до конца войны). Танковая же армия (их стало шесть) к концу войны при численности более 50 тысяч человек, насчитывала 900 танков и СУ. Правда, не все они и далеко не всегда имели полный состав.
Т-34 прошли всю войну от первого до последнего ее дня. Участвовали они и в разгроме вооруженных сил милитаристской Японии. Они шли в бой и в тундре, и в лесах Карелии и Белоруссии, по степям Украины и в предгорьях Кавказа, то есть на всем протяжении многотысячекилометрового советско-германского фронта. И воевали они не только в составе Красной Армии. Они сражались в рядах польской народной армии. Вооруженные силы Польши получили с июля 1943 по июнь 1945 г. 578 танков, из них 446 "тридцатьчетверок".
На завершающем этапе войны армиям Румынии, Чехословакии, Югославии и Болгарии, воевавшим плечо к плечу с Красной Армией, было также передано немалое количество наших танков.
Отметим, что некоторое количество захваченных танков Т-34 находилось и на службе вермахта.
Обычно трофейные Т-34 оставлялись в тех частях, которые их захватили. Например, в "панцергренадерской" дивизии СС "Райх" незадолго до курской битвы имелось 25 танков Pz. Kpfw. T34 747 (r). Сколько из них пошло в атаку на позиции советских войск, установить не удалось.
Всего же на 31 мая 1943 г. у немцев числилось не более сотни трофейных танков, в том числе 59 Т-34 (надо заметить, что командиры частей, говоря мягко, "не спешили" докладывать о находящихся у них в эксплуатации трофейных машинах). Из последних боеспособными были только 19 единиц. А на 30 декабря общее их количество сократилось наполовину. Главным образом это были те же "тридцатьчетверки"; из них 29 - в 100-й егерской дивизии на Восточном фронте.
Были у немцев и САУ СУ-122 и СУ-85, обозначавшихся StuG SU122(r) и JgdPz SU85(r), соответственно. Финляндия во второй мировой войне также располагала танками Т-34. Девять трофейных танков Т-34-76 и девять Т-34-85 числились в финской армии на 31.12.44. Они принимали участие в боях как с советскими войсками, так и действовали против немцев после заключения мирного договора с Советским Союзом.
Устройство Т-34-85
"Средний танк Т-34-85 - боевая гусеничная машина с вращающейся башней, обеспечивающей круговой обстрел из пушки и спаренного с ней пулемета" ("Руководство по материальной части и эксплуатации танка Т-34").
Танк Т-34 сконструирован в соответствии с так называемой классической компоновкой, то есть боевое отделение с башней впереди, моторно-трансмиссионное с ведущими колесами - сзади. Впервые такая компоновка была применена на французском танке "Рено" в 1917 г., но, пожалуй, наиболее четко она воплотилось именно в танках серии БТ и Т-34. Последний в определенной степени унаследовал от БТ общую компоновку, ходовую часть и детали подвески.
Основными частями танка являются: корпус и башня, вооружение, силовая установка, силовая передача (трансмиссия), ходовая часть, электрооборудование и средства связи. Корпус танка сварен из катанных броневых плит. Только верхний кормовой лист крепился болтами к угольникам бортовых и нижнего кормового листов брони и при снятых болтах может откидываться назад на двух петлях, обеспечивая тем самым доступ к силовой установке. Съемной является также крыша над силовой установкой. В верхнем лобовом листе корпуса, установленном под углом 60" к вертикали имеется люк механика-водителя слева и шаровая установка пулемета справа. Верхние бортовые листы корпуса установлены с наклоном 41". Нижние бортовые листы - вертикальные. В каждом имеется 4 отверстия для прохода осей балансиров опорных катков, одно отверстие для кронштейна осей балансира переднего опорного катка и 4 выреза для цапфа балансиров второго-пятого катков.
Днище корпуса состоит из двух и четырех (в зависимости от заводских различий) листов, сваренных встык с накладками. Спереди справа в днище перед сиденьем пулеметчика имеется люк запасного выхода, через который в аварийном случае экипаж может покинуть машину. В днище прорезаны также люки и лючки для слива топлива из бортовых баков, слива масла из двигателя и КП и т.д.
Внутри корпус танка имеет 4 отделения. Спереди - отделение управления, в котором размещаются механик-водитель и стрелок-пулеметчик, рычаги и педали приводов управления, контрольно-измерительные приборы. За отделением управления находится боевое отделение с башней, в которой размещаются остальные члены экипажа - командир, наводчик и заряжающий. Съемная стальная перегородка отделяет боевое отделение от отделения силовой установки (СУ), посередине которого на постаменте установлен двигатель. По сторонам двигателя размещены водяные радиаторы, два масляных бака и четыре аккумуляторные батареи. В крыше над СУ вырезан люк с броневой крышкой для доступа к двигателю, а по бокам его продолговатые воздухопритоки, прикрытые броневыми жалюзи.
В корме за перегородкой находится отделение силовой передачи, в котором размещены главный фрикцион, КП, бортовые фрикционы с тормозами и бортовые редукторы, а кроме того, электростартер, два топливных бака и два воздухоочистителя. В крыше над отделением силовой передачи имеется прямоугольный люк-воздухоотвод, закрытый металлической сеткой, под которой расположены регулируемые броневые жалюзи. Верхний кормовой лист снабжен круглым люком с броневой крышкой, откидывающейся на петлях, обычно фиксируемой болтами к фланцу броневого листа. В том же листе имеются два броневых колпака, прикрывающих выхлопные трубы, а также два кронштейна для крепления дымовых шашек.
Основным вооружением танка первоначально была 76-мм полуавтоматическая пушка Л-11 образца 1939 года с вертикальным клиновым затвором. В 1941 г. она была заменена пушками того же калибра Ф-32 и Ф-34 образца 1940 г. Позже Т-34-85 получил 85-мм пушку, сначала модели Д-5Т, а потом ЗИС-С-53. Благодаря вращению башни, пушка и спаренный пулемет имели круговой обстрел. В вертикальной плоскости угол возвышения пушки и пулемета 22". При угле снижения 5" непоражаемое (мертвое) пространство на земле для пушки и спаренного пулемета составляет 23 м. Высота линии огня пушки 202 см. Лобовой пулемет имел горизонтальный угол обстрела по 12" влево и вправо, угол снижения 6" (мертвое пространство 13 м.), угол возвышения 16". Опытный экипаж при стрельбе с места в состоянии делать в минуту 7-8 прицельных выстрелов из пушки. С помощью телескопического прицела ТШ-16 можно было вести огонь прямой наводкой на расстояние до 3800 м., а при помощи бокового уровня и угломерного круга непрямой наводкой (например, с закрытых позиций) на дальность 13600 м. Дальность прямого выстрела при высоте цели 2 м. бронебойным снарядом составляет 900 м. Вращение башни осуществляется механизмом поворота с ручным и электрическим приводом. Он расположен слева от пушки на стенке башни. Максимальная скорость вращения башни от электродвигателя -25-30 гр/сек. При работе вручную на один поворот маховика башня поворачивается на 0,9". Вертикальная наводка осуществляется вручную с помощью секторного подъемного механизма, который также расположен слева от пушки. Выстрел из пушки можно осуществить механическим или электроспуском.
Боекомплект пушки состоит из 55-60 унитарных выстрелов, в зависимости от серии выпуска машин. На 60 выстрелов обычно приходилось 39 с осколочно-фугасной гранатой, 15 с бронебойно-трассирующими и 6 с подкалиберными снарядами. Размещен боекомплект следующим образом: основная уклада из 16 (в некоторых машинах - 12) выстрелов находится в кормовой нише башни и на стеллажах. На правом борту башни в хомутиках находятся 4 выстрела, а 5 по стенками боевого отделения, стоймя. Остальные выстрелы уложены в шести ящиках, размещенных на днище боевого отделения. К пулеметам имелся 31 магазин по 63 патрона. Кроме основного боекомплекта танкисты часто брали еще патроны в коробках. Вооружение танкистов дополняли пистолеты, ППШ и 20 гранат Ф-1.
На крыше башни установлены 3 зеркальных перископических прибора наблюдения МК-4: у командира (на неоткидывающейся части крыши командирской башенки), наводчика и заряжающего. Этот прибор, разработанный польским капитаном Р. Гундляхом, в начале войны был принят под упомянутым обозначением в английской армии. Он позволяет вести наблюдение как вперед, так и назад, не изменяя положения головы наблюдателя, а лишь перемещая призму. Прибор монтируется и вращается в обойме, защищенной бронированным колпаком. Он может также качаться вокруг горизонтальной оси, что позволяет увеличить угол вертикального обзора. Командирская башенка литая, имела вращающуюся на шарикоподшипниках крышу с откидным люком. В стенках башенки прорезаны 5 горизонтальных смотровых щелей, защищенных стеклоблоками. Сама башня также литая, шестигранной формы в плане с наклонными боковыми стенками. В передней ее стенке вырезана амбразура для установки пушки, прикрывающаяся качающейся бронировкой.
В крыше башни имеется семь отверстий: справа круглый люк для посадки заряжающего, два вентиляционных отверстия (на некоторых машинах - одно), прикрытых броневыми колпаками, вырез для вывода гнезда антенны, люк для командирской башенки и два лючка под головки перископов командира орудия и заряжающего.
Силовая передача (СП) - это набор агрегатов, предназначенных для передачи крутящего момента от коленчатого вала двигателя к ведущим колесам для изменения скорости танка и тяговых усилий в большем диапазоне, чем это позволяет сделать двигатель. Главный фрикцион (ГФ) осуществляет плавную передачу нагрузки на двигатель при тро-гании танка с места, при резких изменениях числа оборотов коленчатого вала двигателя и скорости движения танка. Он же отключает двигатель от КП при переключении скоростей. ГФ представляет собой многодисковую (по 11 ведущих и ведомых дисков) включающуюся муфту сухого трения стали по стали. Включение или выключение ГФ осуществляется приводом управления, для чего водителю необходимо приложить на рычаги усилие до 25 кг.
Зубчатой муфтой ГФ соединяется с КП. Она предназначена для изменения тягового усилия на ведущих колесах и изменения скорости движения, а также для движения задним ходом при постоянном числе оборотов и неизменном направлении вращения коленчатого вала двигателя и, наконец, для отсоединения двигателя от СП при его запуске и работе на холостом ходу. КП - механическая, треххордовая, пятискоростная, имеет пять передач вперед и одну - назад. Передачи переключаются приводом управления, состоящим из кулисы, продольных тяг и вертикальных валиков с рычажками. Для того, чтобы танк мог повернуться, необходимо затормозить ту гусеницу, в сторону которой осуществляется поворот. Для отключения ведущих колес гусениц от главного вала КП служат бортовые фрикционы (БФ) сухого трения (также сталь по стали), имеющие от 17 до 21 ведущих и от 18 до 22 ведомых дисков в зависимости от толщины. БФ устанавливаются на концах главного вала КП. Выключение осуществляется приводом из отделения управления, для чего механику-водителю необходимо приложить на рукоятку соответствующего рычага усилие до 20 кг. На ведомых барабанах БФ установлены плавающие ленточные тормоза. Они приводятся в действие также с помощью приводов из отделения управления, для чего по бокам сидения механика-водителя имеются левый и правый рычаги управления. К тормозам подведены также ножные приводы для одновременного затягивания обеих тормозных лент без выключения БФ. Перед этим, правда, выключается ГФ или переключается КП в нейтральное положение. И, наконец, между бортовыми фрикционами и ведущими колесами располагаются бортовые редукторы, состоящие из пары цилиндрических шестерен. Редукторы увеличивают тяговое усилие на ведущих колесах, позволяя снизить частоту вращения ведущего колеса и тем самым повысить крутящий момент на нем. По сути дела, бортовая передача - это одноступенчатый понижающий редуктор.
К ходовой части танка относят гусеничный движитель и подвеску. Именно этот движитель и обеспечивает танку высокую проходимость на местности. Состоит он из двух гусеничных цепей, двух ведущих, двух направляющих колес и 10 опорных катков. Гусеничная цепь -мелкозвенчатая. состоит из 72 траков, половина из которых с направляющими гребнями, шаг трака - 172, а ширина - 500 мм. Траки соединяются пальцами через проушины. Весит одна такая гусеница 1070 кг. Ведущие колеса (литые или со штампованными дисками) двухдисковые установлены на ведомых валах бортовых редукторов и служат для перематывания гусеницы. Между дисками на осях расположены 6 роликов, которые и перетаскивают гребни траков, а, следовательно, и всю гусеницу. Литые направляющие колеса переднего расположения служат не только для направления гусеницы, но и для ее натяжения. Натяжение осуществляется перемещением направляющего колеса на кривошипе. Дело в том, что по мере эксплуатации общая длина гусеницы увеличивается. Для обеспечения ее постоянного натяжения и служит направляющее колесо. В случае большого износа гусеницы допускается уменьшение количества траков в ней на два.
Подвеска танка Т-34 независимая с цилиндрическими винтовыми пружинами, причем подвеска переднего катка - двойная пружина - расположена вертикально внутри носовой части корпуса и ограждена щитками. Подвески остальных катков расположены наклонно внутри корпуса танка в специальных шахтах. Опорные катки устанавливаются на подшипниках на осях, запрессованных в балансиры. Каток двойной с резиновой шиной. Между дисками катков как раз и проходят гребни траков. В ходе производства Т-34 применялись несколько типов опорных катков с внешней обрезинкой. С весны 1942 г. в целях экономии дефицитной резины применялись катки с внутренней амортизацией (впрочем, это продолжалось не долго). Резиновый амортизатор ставился на подшипники на осях балансира. Экономия, впрочем, была "липовая" - внутренние амортизаторы очень быстро выходили из строя.
Электрооборудование танка включало источники и потребители электроэнергии. К последним относятся: электростартер, электродвигатель поворота башни, вентиляторы, электроспуск пушки и спаренного пулемета, электродвигатели подогревателя (устанавливался уже после войны) и маслозакачивающего насоса, приборы освещения и сигнализации, обогреватель прицела, радиостанция, танковое переговорное устройство и т.п. Источниками электроэнергии являются: генератор постоянного тока, установленный справа от двигателя, и четыре аккумуляторные батареи, установленные попарно по обеим сторонам двигателя. Общее напряжение батареи 24 в, такое же напряжение дает и генератор. Мощность его 1000 Вт.
Радиостанция 9РС предназначена для двухсторонней радиосвязи между танками или другими объектами. Станция телефонно-телеграфная, дальность ее действия зависит от времени суток и времени года. Наибольшая она при работе телефоном на четырехметровую штыревую антенну зимой днем: 15 км в движении и до 20 км на стоянке. Ночью, особенно летом, возрастает уровень помех и дальность связи падает до 7 и 9 км соответственно. При работе телеграфом дальность возрастает в 1,5-2 раза. При использовании укороченной антенны она, естественно, меньше. Радиостанция 9РС работает на передачу только телефоном, а на прием телефоном и телеграфом. Приемопередатчик с блоком питания крепится кронштейнами к левому и заднему листам башни слева и сзади от сиденья командира. С 1952 г. при капитальном ремонте вместо радиостанции 9РС устанавливалась радиостанция 10РТ-26Э, которая работает телеграфом также и на передачу.
Танковое переговорное устройство ТПУ-З-БИС-Ф (с 1952 г. замененное на ТПУ-47) состояло из трех аппаратов - для наводчика, командира танка и механика-водителя.
Предназначено оно для связи между ними, а для командира и наводчика через радиостанцию и с внешними корреспондентами.
Внутри танка крепятся два ручных углекислотных огнетушителя. Комплект же запасных частей, инструментов и принадлежностей размещаются как внутри, так и снаружи. К нему относятся - брезент, буксирный трос, ящик с орудийным ЗИП, по два запасных трака - с гребнем и без него, пальцы траков гусениц, шанцевый инструмент и т.д. На корме танка уже после войны устанавливались две дымовые шашки БДШ.
Несколько слово работе членов экипажа. Механик-водитель размещается на регулируемом по высоте сиденье. Перед ним в верхнем лобовом листе имеется люк, закрываемый броневой крышкой. В крышке установлены два неподвижных перископа. Для того, чтобы иметь больший угол горизонтального обзора, призмы перископов расположены под углом к продольной оси танка. Снизу призмы закрыты защитным стеклом - благодаря ему осколки поврежденной призмы не поранят глаза водителя. После войны над защитным стеклом и на внутренней поверхности брони над перископами ставили мягкие налобники, защищающие голову механика-водителя от ушибов.
Перед механиком-водителем находятся следующие механизмы и приборы: левый и правый рычаги управления, правее правого рычага - кулиса коробки передач, чуть левее, внизу - рукоятка ручной подачи топлива. Далее влево - педаль подачи топлива, педаль тормозов с защелкой. Под левой ногой водителя - педаль ГФ. На внутренней части лобового броневого листа ниже люка расположен щиток с контрольными приборами. А еще ниже -два баллона со сжатым воздухом для воздушного запуска двигателя. Слева на бортовой стенке щиток электроприборов, кнопка стартера, тахометр (показывает число оборотов двигателя) и спидометр. Ниже их -огнетушитель и пр.
Справа от механика-водителя размещается пулеметчик. Он ведет огонь из лобового пулемета марки ДТ (после войны сменен на ДТМ). Пулемет вставлен в шар, который крепится в специальном гнезде в верхнем лобовом листе корпуса. Пулеметчик использует телескопический прицел ППУ-Х-Т. Стрельба ведется короткими очередями (2-7 выстрелов) на расстоянии 600-800 м. только по групповым живым целям. Пулемет имеет автоматику с использованием энергии отводимых пороховых газов. Чтобы не допускать загазованности внутри танка, пулемет установлен так, что отверстие газового поршня вынесено наружу под подвижный броневой щиток. Пулемет не имеет приклада. Стрельба ведется нажатием на спусковой крючек.
В башне слева от пушки находится регулируемое по высоте сиденье наводчика. Задача наводчика вполне определенная: получив целеуказание от командира или выбрав цель самостоятельно, обеспечить наводку пушки и спаренного пулемета на цель, произвести выстрел с помощью либо спускового механизма, либо электроспуска. В его распоряжении имеются перископический прицел ТШ-16 с четырехкратным увеличением и полем зрения 16°. Прицел служит также для определения расстояния до цели и наблюдения за полем боя. В поле зрения прицела четыре дистанционные шкалы (для разных типов снарядов пушки и для спаренного пулемета) и шкала боковых поправок. Последняя служит для прицеливания по фронтально движущейся цели. Для стрельбы с закрытых позиций непрямой наводкой наводчик пользуется боковым уровнем, который крепится на левом щите ограждения пушки. Наводит же пушку и спаренный пулемет на цель он с помощью механизма поворота башни и подъемного механизма пушки. Маховик подъемного механизма находится перед наводчиком. На рукоятке маховика находится рычаг электроспуска пушки и спаренного пулемета. Ручной спуск крепится на щите ограждения пушки перед боковым уровнем.
Командир на своем сиденье размещается за наводчиком, слева от пушки. Для удобства наблюдения ему служат командирская башенка и описанные выше приборы наблюдения. Задачи командира: наблюдение за полем боя, целеуказание наводчику, работа на радиостанции и руководство действиями экипажа.
Справа от пушки располагается заряжающий. В его обязанности входят: выбор по указанию командира типа выстрела, заряжание пушки, перезарядка спаренного пулемета, а также наблюдение за полем боя. Сиденье, которым он пользуется вне боевой обстановки, подвешено на трех ремнях. Два из них крепятся к погону башни, а третий к люльке пушки. Изменяя положение ремней, можно отрегулировать сиденье по высоте. В бою заряжающий работает, стоя на крышках ящиков с боеукладкой на днище танка. При перебросе пушки с одного борта на другой он должен ловко следовать за или перед казенником, при этом ему мешают валяющиеся на дне стрелянные гильзы. Отсутствие вращающегося полика (хотя бы такого, который был на нашем Т-28) -существенный недостаток Т-34. Рядом с сиденьем заряжающего в одном из захватов шариковой опоры башни смонтирован стопор для фиксации башни в походном положении. Если башню не фиксировать, то тряска и толчки машины на марше привел бы к быстрому изнашиванию механизма опоры, а, следовательно, к увеличению люфта механизма поворота башни.
Производство и служба Т-34 в других странах после окончания второй мировой войны
На вооружении Народно-освободительной Армии Югославии (НОАЮ) после второй мировой войны состояли танки преимущественно иностранного производства, в основном американские. Но были и наши Т-34 (130 единиц), переданные НОАЮ еще в 1945 г. Из них были сформированы две танковые бригады по нашим штатам.
Руководство НОАЮ после войны решило попытаться наладить производство танков у себя. За образец выбрали Т-34-85. Упор был сделан на увеличение срока службы машины. Изменений в конструкцию Т-34 внесли немало. Поставили свой дизель и улучшенную трансмиссию. Пушка, вероятно, устанавливалась такая же, как наша ЗИС-С-53, но с дульным тормозом. Неизменным остались ходовая часть и система подвески. Самую существенную переделку претерпели корпус и башня. Благодаря скосам в передней части корпуса уменьшилась площадь ее фронтальной поверхности. Это должно было снизить вероятность поражения спереди, но усложнило производство и ослабило корпус. Правда, конструкторы учитывали, что югославские заводы лучше справятся со сваркой броневых деталей, нежели с литьем. Точно также и вваренные в боковые стенки башни цилиндрические основания люков ослабили ее прочность. Сама башня имела выпуклую крышу. Значительная кормовая ниша позволила, по-видимому, увеличить боекомплект. Улучшена была вентиляция башни (колпак вентилятоpa на нише). Командирская башенка отсутствовала и вряд ли 4 перископических прибора в крыше башни смогли компенсировать этот недостаток.
Однако ожидаемого выигрыша в тактико-технических характеристиках не получилось. И в начале 50-х годов дальнейшие работы были сочтены нецелесообразными. Всего было выпущено 7 экземпляров югославской тридцатьчетверки. Они приняли участие в майском параде 1950 г. и впоследствии служили как учебные. Одна такая машина стоит в открытой экспозиции военного музея в Калемегдане (г. Белград). Получить какие-либо ТТД о ней нам не удалось.
В конце 40-х годов польское, а вслед за ним и чехословацкое правительства приняли решение об организации производства танка Т-34 у себя. Из Советского Союза была получена техническая документация и технология. Для оказания помощи прибыли специалисты. Первые серийные танки польского производства покинули заводские цеха в 1951 г. Но это не были один к одному наши Т-34. Конструкция их была улучшена в соответствии с изменившимися требованиями времени. В 1953 году они были снова модернизированы. Обозначения Т-34-85М1 или Т-34-85М2 соответствовали первой и второй модернизации. Выпуск их продолжался пять лет.
Танки польского производства получили башню измененной формы. Двигатель, приспособленный для работы на различных видах топлива, имел подогреватель для облегчения запуска зимой. Введены механизмы, облегчающие управление танком. Повышена дальность хода до 650 км на дополнительных баках. Установлены новые радиостанция 10РТ-26Э, танковое переговорное устройство ТПУ-47, приборы наблюдения командира ТПК-1 или ТПК-У25, приборы ночного видения механика-водителя. Увеличена скорость вращения башни до 25-30° в секунду. Боекомплект - 55 выстрелов был размещен по-другому. Экипаж, благодаря новой системе наводки и заряжания лобового пулемета, сократился до четырех человек. Танк получил оборудование для преодоления водных преград по дну.
Некоторые отличия в форме башни, в дополнительных баках и т.д. имели Т-34 чехословацкого производства. Лицензию на строительства этого танка в 1949 году получил завод ЧКД в Праге вместе с лицензией на выпуск СУ-100. Выпуск танков начался в 1951 г. и продолжался несколько лет.
После войны танки Т-34 поступили на вооружение армии КНДР и Народно-освободительной армии Китая (НОАК). В их составе они успешно сражались на фронтах войны в Корее (1950-53 гг.), где продемонстрировали свое преимущество над американскими "Шерманами".
В последующие годы Т-34, в основном польского и чехословацкого производства поступали на вооружение армий многих государств, в том числе стран-участниц Варшавского договора, а также Албании, Анголы, Конго, Кубы, ДРВ, КНР, КНДР, МНР, Египта, Гвинеи, Ирака, Ливии, Сомали, Судана, Мали, Сирии, Финляндии, Югославии. Они приняли участие в многочисленных военных конфликтах 50-х - 60-х годов и даже 70-х годов: на Ближнем Востоке в 1956, 1967 и 1973 гг., в Индо-Пакистанском конфликтах 1965 и 1971 гг., во Вьетнаме в 1965-75 гг. и т.д.
Танки союзников
Как всегда, истина познается в сравнении. Нуждается в нем и наша тридцатьчетверка. Сравнение с современными ей танками противника и союзников позволяет четче подчеркнуть достоинства нашего танка, а, может быть, высветить и некоторые его недостатки.
О немецких танках мы уже говорили. А на чем же воевали танкисты наших союзников по антигитлеровской коалиции: англичане, американцы, французы?
В умах английских военных в середине 30-х годов господствовала идея двух типов танков - пехотного (тихоходного, но сильно бронированного) и крейсерского (быстроходного, но слабо бронированного). Последний предназначался для крупных механизированных соединений, действовавших в так называемой глубокой операции.
Рассмотрим лишь крейсерские танки как более соответствующие по тактическому назначению Т-34. Летом 1939 г. в английские войска начал поступать танк А 15 "Крусейдер". "Крусейдер III" последней модификации выпускался до 1943 г. Технически ненадежные "Крусейдеры" были к тому же еще и слабо вооружены. Но это были основные танки британских танковых войск первой половины войны.
Учтя недостатки "Крусейдеров", англичане с конца 1942 г. начали выпускать крейсерские танки MK. VIII "Кромвелл". Броня его была по тем временам солидной, но проходимость низкой. В боях с немецкими "Пантерами" "Кромвеллы" успеха не имели: не спасала ни толстая броня, ни большая скорость. Не "дотянул" "Кромвелл" и до уровня основных боевых и технических характеристик Т-34-85.
В самом конце войны в английскую армию поступили крейсерские танки "Комет", которые являлись по существу развитием "Кромвелла", с более мощным вооружением (77-мм пушка - действительный калибр 76,2-мм). Крейсерский танк, основа английских бронетанковых войск, так и не был доведен до уровня современных ему советских и немецких средних танков.
Что касается американцев, то гордостью их военного танкостроения был средний танк М4 "Шерман". Разработка этой машины началась еще в марте 1941 г. В феврале 1942 г. был построен опытный экземпляр, а спустя еще два месяца началось серийное производство этого самого массового американского танка.
Потребовалось всего 13 месяцев от момента принятия решения до начала выпуска. Танк строился до конца войны, поступал в больших количествах в английскую армию, по ленд-лизу в Советский Союз (4102 единиц), а также во все армии антигитлеровской коалиции. После войны "Шерманы" поставлялись всем союзникам Соединенных Штатов. Еще и сейчас в некоторых армиях они, хотя и значительно модернизированные, находятся на вооружении. Уже сам этот факт говорит о том, сколь надежной машиной был "Шерман" и что он имел большой резерв для модернизации.
Танк выпускался разными заводами в нескольких модификациях, отличавшихся способом изготовления корпуса и башни, двигателями, ходовой частью, вооружением. Корпус танка был сварной. Носовая деталь сначала состояла из трех частей на болтах, затем одной литой и, наконец, из литой и катаной частей. На "Шерманах", в основном, была сохранена ходовая часть предшествующего ему среднего танка М3. Лишь с марта 1944 года была внедрена новая горизонтальная спирально-пружинная подвеска (HVSS), которая применялась практически на всех моделях М4.
На модификации М4А2 устанавливался дизель-мотор. Наиболее распространенная в американской армии модификация М4АЗ (с июня 1942 г. по май 1945 г. выпущено 11324 машины) оснащалась специальным танковым карбюраторным двигателем "Форд" GAA-8. Эти танки имели сварной корпус. Корпус танков модификации М4А4 был изменен для того, чтобы вместить силовой агрегат "Крайслер" А75, составленный из пяти моторов. Модификация М4А6 имела тот же корпус, но в нем устанавливался радиальный дизель-мотор "Катерпиллер RD-1829". Танки модификации М4А5 выпускались канадскими заводами под обозначением RAM. Все танки М4 имели двигатели, расположенные в кормовой части, а трансмиссию и ведущее колесо спереди.
На "Шерманах" устанавливались, в зависимости от модификации и времени производства, 75- и 76,2-мм пушки разных образцов, а также 105-мм гаубицы (на некоторых машинах модификации М4 и М4АЗ). 75-мм пушка была вскоре признана недостаточно мощной для борьбы с немецкими танками. В августе 1942 г. предпринимается попытка установить 76,2-мм пушку в танк М4А1. Однако старая башня оказалась неподходящей для нее. В 1943 г. разрабатывается опытный танк Т23 - прототип будущего М26, вооруженного 90-мм пушкой. Его башня, но с 76,2-мм пушкой и спаренным с ней 7,62-мм пулеметом, была без изменений поставлена на М4. Выпуск танков с этой башней начался в марте 1944 г. Бронебойный снаряд новой пушки имел начальную скорость 810 м/с (вместо 620 у прежних 75-мм пушек) и пробивал на дальности 900 м 100-мм броню. Справа на башне на кронштейне устанавливался 12,7-мм зенитный пулемет. Третий пулемет калибра 7,62-мм находился в шаровой установке в лобовой части корпуса. Башня имела вращающийся заодно с ней полик. Размещение боеукладки на дне боевого отделения потребовало поднять полик, что увеличило общую высоту танка. На части танков применена "мокрая" укладка боеприпасов: выстрелы к пушке размещались в трубках, проходящих через бак с этиленглюколем или водой. При попадании снаряда в укладку жидкость гасила воспламенившиеся боеприпасы. Применялся также стабилизатор пушки в вертикальной плоскости и гидроэлектрический механизм поворота башни, имевший дублированный привод к командиру и наводчику. Боевая масса танков "Шерман" колебалась от 30,2 до 35 т.
Танк М4, получивший именно в Англии название "Генерал Шер-ман", в 1943-45 гг. оказался основным и лучшим танком английской армии. Первые "Шерманы" прибыли в Северную Африку в октябре 1942 г. (270 единиц) и 24 октября приняли боевое крещение в бою под Эль-Аламейном. Вместе со средними танками М3 они составляли более половины всех танков 8-й английской армии. Позже англичане установили на "Шерманы" свою 76,2-мм пушку (что потребовало смены башни), и получили таким способом самый сильный танк английской армии в ходе войны. Эти танки назывались "Шерман Файрфлай" и начали поступать в войска с февраля 1944 г. Они единственные из танков союзников были способны бороться с немецкими "Тиграми" и "Пантерами", да и то на близких расстояниях.
М4 оказался неплохим танком, простым в изготовлении. Это облегчило его массовое производство на неспециализированных заводах, не имевших опыта в машиностроении. "Шерман" отличался надежностью в эксплуатации, прочностью конструкции, ремонтопригодностью. Но был относительно слабо вооружен и бронирован. Эти недостатки пытались устранить. В частности, на модификации М4А3Е2 путем экранировки была увеличена толщина лобовой брони корпуса до 100 мм. М4 были более или менее равноценны немецким танкам PZ. IV, но не могли (кроме "Шерман Файрфлай") вести открытый бой с "Тиграми" и "Пантерами". В Корее (1950-53 гг.) не оправдались надежды на М4А3Е8, который по вооружению и проходимости уступал Т-34-85.
На базе танка М4 были созданы несколько СУ, саперных и вспомогательных машин, в частности, истребители танков М10 и М36, самоходная 155-мм пушка М40 и 203-мм гаубица М-43. Многие танки оборудовались установками для пуска ракетных снарядов.
Таковым был второй после Т-34 по массовости танк в мире (выпущено 48071 единица). Он по многим характеристикам уступал нашему танки, но превосходил его по надежности и удобству работы экипажа.
В других странах - Италии, Японии, Франции - не было танков, хотя бы в какой-то степени близких по тактико-техническим данным к описанным выше.
Т-34
– лучший танк второй мировой стал самым лучшим танком второй мировой войны. Его появление на фронте повергло в шок танкистов противника, и все дальнейшие разработки немецкого противотанкового оружия были нацелены прежде всего на борьбу с Т-34 .В ходе гражданской войны в Испании стало ясно, что танки при всех своих выдающихся характеристиках весьма уязвимы от огня противотанковых пушек. Собственно говоря, в этом не было ничего удивительного: когда танки проектировались, основным средством поражения танков были крупнокалиберные пулемёты и противотанковые ружья, а главным противником в будущей войне мыслились Польша и Румыния. Однако военная техника не стояла на месте, и у лёгких танков появился весьма грозный противник. Кроме того, будучи оборудованными бензиновыми двигателями, танки в бою часто воспламенялись. В связи с этим, 13 октября 1937 года Автобронетанковое управление РККА (АБТУ) выдало заводу № 183 тактико-технические требования на новый танк под индексом БТ-20, после чего конструкторское бюро Харьковского завода, возглавляемое Михаилом Ильичом Кошкиным, начало разрабатывать колесно-гусеничный танк с противоснарядным бронированием и дизельным двигателем.
В сентябре 1938 года по итогам рассмотрения макета танка
БТ-20 комиссией АБТУ РККА под председательством Я.Л.
Сквировского было принято решение об изготовлении трёх
танков (один колёсно-гусеничный и два гусеничных) и
одного бронекорпуса для испытаний обстрелом
(впоследствии А-32). Таким образом, дальнейшая работа в
КБ-24 над проектом гусенично-колёсного танка БТ-20 была
прекращена, а все усилия конструкторов были направлены
на разработку двух новых танков –
и А-32.
Машина
ненамного превосходившая по своим боевым
характеристикам БТ, все же обладала двумя
преимуществами: дизельным двигателем и повышенной
снарядостойкостью за счет расположенных, под большими
углами броневых листов корпуса. Поскольку масса
была выше, чем у
, танк имел и три пары ведущих колес.
Машина поворачивалась по танковому типу: ведущие колеса
притормаживались с той стороны, в которую поворачивал
танк.
Быстроходный дизель-мотор В-2 был разработан
харьковскими конструкторами К. Ф. Челпаном, И. Я.
Трашутиным, Я. Е. Вихманом, И. С. Бером. Он оказался
первым в истории специально сконструированным танковым
дизелем большой мощности. Двигатель обладал рядом
преимуществ: высокой экономичностью по сравнению с
карбюраторным, легче переносил перегрузки. К тому же
использование дизельного топлива снижало вероятность
пожара.
Работая над
, Кошкин и его коллеги убедились в том,
что колесно-гусеничный движитель становится громоздким и
ненадежным, когда масса танка достаточно велика (а такое
неизбежно при увеличении толщины брони). По мнению
конструкторов, будущий; массовый танк с противоснарядным
бронированием должен быть чисто гусеничным. И вот по
инициативе КБ М. И. Кошкина разрабатывается другая
машина – Т-32. Масса ее – 19 т – оказалась всего на
тонну больше, чем у
, зато на машине установили
76-мм пушку длиною 30 калибров и толщину лобовой брони
увеличили до 30 мм.
Оба танка испытывались одновременно летом и осенью 1938
года. Комиссия, принимавшая машины, положительно
отозвалась о работе харьковчан. Было отмечено, что и
и Т-32 пригодны для вооружения Красной Армии.
Однако отзыв отзывом, а испытания показали, что Т-32
имеет большой запас надежности, из-за этого массу машины
можно увеличить на несколько тонн. М. И. Кошкин решил
использовать появившуюся возможность для усиления
бронирования лобовых частей до 45 мм, а бортовых – до 40
мм. Таким этот танк – под обозначением Т-34
– и был по
постановлению Народного Комиссара Обороны 19 декабря
1939 года принят на вооружение армии.
В феврале – марте 1940 года два опытных образца Т-34
совершили испытательный пробег из Харькова в Москву и
обратно. В тяжелых условиях многоснежной зимы главный
конструктор (тогда уже тяжелобольной) сам не раз брался
за рычаги управления. Болезнь прогрессировала, и 26
сентября 1940 года Михаил Ильич скончался.
Государственная премия СССР первой степени за создание
танка Т-34
была присуждена ему уже посмертно.

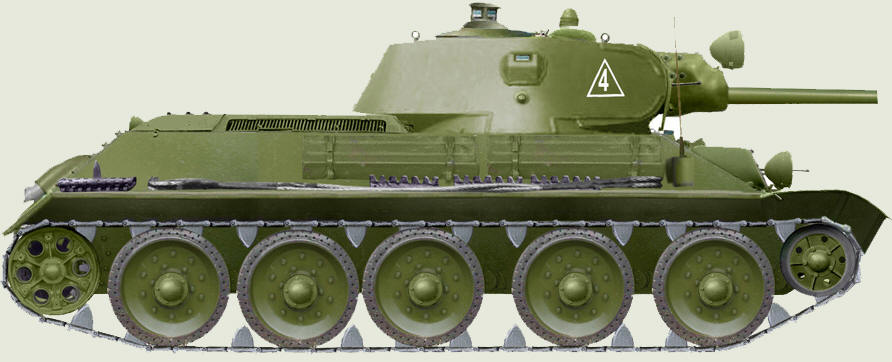

Т-34 1940 ода выпуска с пушкой Л-11
В июле 1940 года начался серийный выпуск новых гусеничных машин, и к началу Великой Отечественной войны промышленность поставила армии 1225 таких танков. Т-34 по боевым и маневренным качествам превосходил все зарубежные средние и даже тяжелые танки этого времени. Высокая удельная мощность двигателя, рациональные углы наклона брони, значительное вооружение, большой запас хода, малое удельное давление на грунт (у первых образцов – 0,6 кг/см 2) – вот главнейшие достоинства машины. Добавим к этому простоту конструкции, облегчавшую массовое производство Т-34 , их обслуживание и ремонт в полевых условиях.
Корпус танка Т-34
образца 1939 года сваривался из броневых катаных листов, которым были приданы рациональные углы наклона. Верхний и нижний лобовые листы толщиной 45 мм располагались под углом 60°, Верхняя часть борта имела скос в 45°, нижняя
– вертикальная. Угол наклона кормовых листов – 45°. Броня бортов и кормы составляла 45 мм, крыши корпуса
– 20 мм, днища – 15 мм. Люк механика-водителя находился на лобовом листе корпуса, В верхней части крышки люка был смонтирован центральный смотровой прибор водителя. Боковые смотровые приборы водителя устанавливались в лобовом листе корпуса слева и справа от люка под углом 60° к продольной оси танка. Справа от люка имелась амбразура для установки курсового пулемета , закрытая броневым колпаком.
Верхний кормовой лист корпуса был съемный и крепился болтами к бортовым листам. В нем был прямоугольный люк для доступа к агрегатам в кормовой части трансмиссионного отделения и два овальных отверстия под выхлопные трубы. Снаружи эти отверстия защищались броневыми колпаками. Передняя часть крыши корпуса (над боевым отделением) приваривалась к лобовому и бортовым листам. Задняя часть над моторно-трансмиссионным отделением
– съемная, крепилась болтами к бортовым листам и перегородкам, снабжалась броневыми люками для доступа к двигателю и жалюзи.
До 1942 года Т-34 выпускался с одним башенным люком
Сварная башня Т-34 первоначально была овальной формы. Впоследствии выпускались и шестигранные башни. Лоб и борта защищались 45-мм броней, корма – 40-мм, крыша башни – 16-мм. Задний лист ниши башни (дверца) крепился на болтах; в нем также было отверстие для стрельбы из револьвера. В задней части крышки находился люк для входа и выхода экипажа. В крышке люка устанавливался смотровой прибор кругового обзора, а в передней части крыши – перископический прицел ПТ-6 и колпак вентилятора. На части танков устанавливались литые башни с толщиной стенок 52 мм и 20-мм крышей. Основания боковых смотровых приборов отливались заодно с корпусом башни. Задний съемный лист ниши остался таким же, как и в сварной башне. Пушка Л-11 (позднее – Ф-34) была спарена с пулеметом . Для стрельбы прямой наводкой на танке предназначался телескопический прицел ТОД-6. Угол возвышения пушки достигал +30°, угол снижения составлял –5°. Боекомплект пушки насчитывал 77 выстрелов. Танки с радиостанцией снаряжались 46 пулеметными дисками (2898 патронов), на танках без радиостанций их было 75 (4725 патронов).
Поворотный механизм башни имел ручной и электрический приводы, подъемный механизм пушки
– секторного типа с ручным приводом.
Двигатель В-2, закрепленный на подмоторной раме, и силовая передача находились в кормовой части танка. Двигатель эксплуатационной мощностью 400 л. с. при 1700 об/мин позволял танку развивать скорость 47 км/ч. Запас хода по топливу достигал 300 км.
Подвеска танка – индивидуальная пружинная. Пружины подвески, за исключением первых катков, размещались наклонно в специальных шахтах, приваренных к бортам корпуса. Подвески первых катков в носовой части защищались стальными кожухами. В ходовую часть входили по пять сдвоенных обрезиненных опорных катков большого диаметра (830 мм) на борт. Направляющие колеса также обрезинивались. Ведущие колеса насаживались на шлицы ведомых валов бортовых передач. Зацепление
– гребневое, с помощью роликов. Мелкозвенчатая гусеничная цепь собиралась из 74 траков (37 плоских и 37 гребневых) шириной 550 мм. С наружной стороны на траках имелись шпоры-грунтозацепы. Запасные траки крепились на надгусеничных полках в кормовой части.
Радиостанции 71-ТК-З устанавливались не на всех танках, а только на командирских. Ввод антенны
– на правом борту корпуса, в передней части.
В ходе войны тридцатьчетверка постоянно улучшалась и
совершенствовалась. Со второй половины 1941 года ее
начали оснащать более мощной 76-мм пушкой образца 1940
года. Бронебойный снаряд этого орудия (длина ствола 41
калибр) весом в 6,3 кг обладал начальной скоростью 662
м/с и пробивал под прямым углом с 500 и 1000 м
соответственно броню толщиной 69 и 61 мм.
Среди других усовершенствований упомянем новую гусеницу
с развитыми траками, литые башни, на всех машинах
устанавливались приемопередающие радиостанции (вначале
ими обладали только командирские). Детали корпуса
сваривали автоматически. Применялась внутренняя
амортизация опорных катков. Зимой 1942/43 года на Т-34
начали устанавливать шестигранные башни и увеличили
емкость баков с горючим, а машины выпуска 1943 года
имели пятискоростную коробку передач, воздушные фильтры
и систему смазки. Кроме того, на них устанавливалась и
командирская башенка для улучшения наблюдения. Со
временем на Т-34
улучшили использование мощности
двигателя и увеличили межремонтный пробег машины.
В том же 1943 году в гитлеровской армии в массовом порядке стали появляться танки (о нём – ) и (о нём – ) с мощной бронёй. Поэтому, естественно, встал вопрос об усилении вооружения Т-34 . За короткий срок конструкторы создали для машины новую башню с увеличенной толщиной брони специально под 85-мм пушку ЗИС-С-53 образца 1944 года с длиной ствола 51,5 калибра. Ее бронебойный снаряд мессой 9,2 кг имел начальную скорость 792 м/с и с расстояний 500 и 1000 м пробивал соответственно 111-мм и 102-мм броню. Подкалиберный же снаряд с расстояния в полкилометра поражал 138-мм броню.

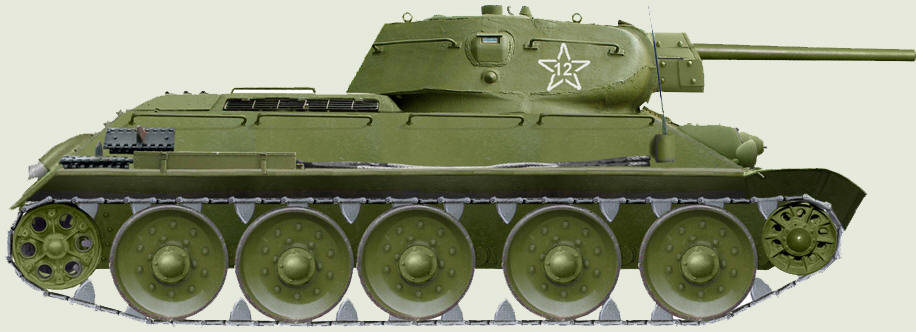

Т-34-76 1942 года выпуска со штампованными катками
Эта усовершенствованная машина под обозначением
Т-34
-85
(о
нём
– )
была принята на вооружение 15 декабря 1943 года. И
буквально той же зимой она стала поступать в действующие
части. Подвижность нового танка, несмотря на некоторое
увеличение массы, не снизилась.
Танк, созданный в конструкторском бюро М. И. Кошкина,
оказался самым универсальным, он участвовал во всех
танковых сражениях Великой Отечественной войны,
демонстрируя свои великолепные качества и превосходство
над машинами противника. Т-34
еще и самый массовый танк
в мире.
Т-34-76 последних выпусков с командирской башенкой, переданный в состав Войска Польского
|
Средний танк Т-34 выпуска 1940 г.: 1 – установка пушки Л-11, 2 – люк для вентиляции, 3 – смотровой прибор кругового обзора, 4 – рым, 5 – заглушка отверстия для стрельбы из револьвера, 6 – двигатель В-2, 7 – главный фрикцион, 8 – стартер, 9 – бортовой фрикцион, 10 – коробка перемены передач, 11 – подмоторная рама, 12 – моторная перегородка, 13 – сиденье командира, 14 – боеукладка, 15 – сиденье механика-водителя, 16 – рычаги управления, 17 – педаль главного фрикциона, 18 – щиток контрольных приборов, 19 – баллоны со сжатым воздухом, 20 – буксирный трос, 21 – люк для сигнализации, 22 – замок башенного люка, 23 – ящики ЗИП, 24 – крышка люка над двигателем, 25 – сетка над трансмиссией, 26 – фара стоп-сигнала, 27 – запасной трак, 28 – амбразура спаренного пулемета, 29 – перископический прицел ПТ-6, 30 – амбразура прицела ТОД-б, 31 – боковой смотровой прибор, 32 – фара, 33 – центральный смотровой прибор водителя, 34 – крышка бокового смотрового прибора водителя, 35 – рым, 36 – съемный броневой лист для демонтажа пушки, 37 – корпус бортовой передачи, 38 – броневой кожух выхлопного патрубка, 39 – люк трансмиссионного отделения, 40 – ось балансира, 41 – цапфа, 42 – броневой колпак ступицы, 43 – бандаж, 44 – подвижная кассета, 45 – пружины, 46 – шток, 47 – ролик, 48 – ось ролика, 49 – прицел пулемета. Разрезы смотровых приборов даны по оси зрения. |
 |
 |
|
||
Смотрите также:
Лицо первое – образца 1940/41 годов.
Танк Т-34 стал самым массовым танком 2 мировой войны. Он производился с 1940 по 1947 годы в нескольких модификациях, которые существенно отличались одна от другой. Основными из них можно назвать четыре.
- Т-34-76. Танки образца 1940/41 годов;
- Т-34-76. Танки образца 1942/43 годов;
- Т-34-85. Танки образца 1943/45 годов;
- Т-34-85. Танки образца 1945/1947 годов.
В этой статье мы поговорим о Т-34-76 образца 1940/41 годов. Как мы знаем танк Т-34 был принят на вооружение Красной армии 19.12.39, несмотря на очень большое количество недостатков, выявленных в ходе полигонных испытаний. Подробнее о конструкции и присущих ей конструктивных недостатках вы можете прочитать на этом же сайте. Мы ещё вернёмся к данной теме в течение года.
Говоря о тридцатьчетвёрке первых серий необходимо отметить. Что данные машины также достаточно серьёзно отличались друг от друга в зависимости от года выпуска (1940, 1941, 1942) и завода-изготовителя.
На 1940 год танковым заводам, которым поручили выпуск нового танка (головной – завод № 183, вторым предприятием должен был стать СТЗ) первоначально поставили задачу выпустить 150 новых танков. Однако в июне 1940 года этот план увеличили до шестисот машин. 500 из них должен был изготовить завод № 183, 100 – СТЗ.
Но, как и большинство не просчитанных технических заданий того периода, эти цифры остались только на бумаге. Реальность выглядела удручающей. На 15.09.40 из ворот ХПЗ вышло только … ТРИ (!) серийных танка. А первая серийная тридцатьчетвёрка покинула территорию СТЗ только в 1941 году.
Первые серийные образцы также направили на интенсивные полигонные испытания.Их результаты были настолько неудовлетворительны, что в полный рост встал вопрос о прекращении производства Т-34 (выпуск танка был приостановлен по приказу заместителя НКО) и разработке новой машины, Т-34М, имевшей более мощную броню (75 мм), торсионную подвеску, башню с существенно большим объёмом заброневого пространства и командирской башенкой.
Экипаж новой машины должен был состоять из пяти человек. Но до начала войны собрать даже одну такую машину не успели, хотя основные агрегаты и механизмы были уже изготовлены.
Лишь личное вмешательство Наркома обороны К.Е.Ворошилова позволило возобновить выпуск танка Т-34.
На 1941 год, согласно постановлению, принятому СНК СССР и ВКП (б) 05.05.41, от танкостроителей потребовали изготовить 2800 танков (ХПЗ – 1800, СТЗ-1000). На 01.05.41 харьковчане смогли изготовить 525 новых танков, а сталинградцы всего 130.
Итак. Что же представлял собой Т-34 образца 1940 года?
Сваренный из катаных бронелистов корпус, передний верхний лобовой лист которого имел наклон в 60 градусов, а верхние бортовые – 45 градусов. В лобовом листе – люк механика-водителя с центральным смотровым прибором. Боковые смотровые приборы размещались под углом 60 градусов к продольной оси танка и располагались по бокам люка. Справа от люка устанавливался пулемёт ДТ в шаровой опоре. Его прикрывал бронеколпак.
Танк имел сварную башню обтекаемой овальной формы. По бортам башни размещались смотровые приборы. Ещё один прибор, теоретически обеспечивающий круговой обзор, размещался в крышке башенного люка. Но размещался настолько неудачно, что пользоваться им практически было невозможно. В кормовом листе башни имелась посаженная на болты дверца. На отдельных танках стояли литые башни, имевшие бронирование борта52 мми крыши –20 мм. При этом основания смотровых приборов отливали вместе с башней.
Первые танки вооружались пушкой Л-11 (ствол длиной 30,5 калибра). Затем появилась Ф-34 (41 калибр). Замена вооружения прошла безболезненно для конструкции. Изменения коснулись только броневой маски качающейся части. К августу 1941 года практически все танки стали вооружаться именно этой пушкой.
После начала войны к производству Т-34 решением ГКО за № 1 подключили ещё один завод, № 112, находившийся до этого в распоряжении Наркомсудпрома. (Завод «Красное Сормово»). Одновременно с этим заводу № 112 разрешили вместо дизеля В-2 ставить на танки авиационные бензиновые двигатели М-17, выпуск которых налаживали на ГАЗ. Эта мера была вынужденной, так как единственный завод, выпускавший в СССР дизель В-2, № 75 (Харьков) был не в состоянии выпускать потребное количество моторов. Попытка развернуть их выпуск на ХПЗ также не увенчалась успехом, так как стремительное наступление противника вынудило принять решение об эвакуации всех производственных мощностей по выпуску В-2 обоих заводов в Сталинград (СТЗ). Здесь дизеля начали выпускать уже в ноябре 1941 года. Но это была капля в море. А 75 завод ехал на Урал.
112 заводу была поставлена задача: изготовить в 1941 году 700-750 танков Т-34. Фактически фронт получил 173 танка. С октября по декабрь 1941 ХПЗ продукцию не выпускал. Завод эвакуировали на Урал.
Осенью 1941 года единственным заводом, производившим Т-34, остался СТЗ. Для повышения эффективности работы предприятия в Сталинграде практически был создан почти замкнутый цикл производства танка. Все основные элементы. Включая пушки. Изготавливались на месте. Аналогично обстояли дела и на двух других заводах, в Тагиле и Горьком.
Каждый из заводов имел свой станочный парк и технологические возможности. Поэтому с учётом вышесказанного, в конструкцию танка вносились определённые дополнения или изменения. Теоретически считалось, что все они должны быть первоначально согласованы с КБ завода № 183. но только теоретически. Поэтому свой внешний вид имел танк каждого завода.
До декабря 1941 СТЗ и ХПЗ выпускали практически идентичные по внешнему виду машины. 112 завод начал менять конструкцию первым. Сказалась специфика судостроительного предприятия. В декабре здесь начали изготавливать упрощённые бронекорпуса (после газовой резки механической обработки кромки не проводилось, детали корпуса стали соединять «в четверть». Лобовой лист соединялся с подкрылками и бортами шиповыми соединениями. А с марта 1942 года башни сормовских танков изготавливались без кормового люка. Ещё одним характерным отличием Т-34, родившегося на заводе №112, был козырёк на крыше корпуса и большое количество поручней на башне и корпусе.
В Сталинграде большую часть штампованных и сварных деталей поменяли на литые, благо для этого имелись все возможности. В то время литейный цех СТЗ занимал 2 место в МИРЕ по своей мощности. Перебои с резиной заставили отказаться от резиновых бандажей на траках и переходу на изготовление литых катков с внутренней амортизацией. Убрали её также с ведущих и направляющих колёс. С 1942 года, по примеру горьковских танкостроителей, СТЗ перешёл на выпуск башни и корпуса по упрощённым технологиям.
В Нижнем Тагиле ходовая часть также подверглась значительным изменениям, аналогичным введённым на СТЗ.
Всех изменений невозможно перечислить даже в десяти таких статьях. Поэтому заканчивает о нашем первенце. В следующей статье поговорим о танке, выпускавшемся в 1942/43 годах.
Вес танка колеблется от 26 до 188 тонн, в зависимости от толщины брони и характера боевого снаряжения.
Танк – бронированная гусеничная машина с пушечным вооружением. Различают две группы танков:
Вес танка колеблется от 26 до 188 тонн.
- Боевые (основные) . Главными характеристиками таких моделей является внушительная огневая мощь, высокая устойчивость к поломкам и отличная скорость перемещения.
- Легкие . Используются в качестве оружия быстрого реагирования, а также в целях разведки. Как правило, такие машины обладают меньшей мощностью и толщиной защитной брони. Легкие модели танков можно транспортировать в места назначения с помощью водного, воздушного или железнодорожного транспорта.
Давайте сравним массу нескольких моделей боевых машин.
Сколько весит танк Т-90
Модель является усовершенствованным вариантом танка Т-72. Обладает высокими боевыми и техническими характеристиками, позволяющими выдерживать бои в любых климатических условиях.
Вес танка Т-90 - 46,5 тонн.
Вес танка Т-90 - 46,5 тонн. Боевая машина оснащена пусковой установкой 125-мм, предназначенной для поражения целей всех видов, а также прицельным комплексом и тепловизором. Танк обладает высокой скорострельностью, отличной скоростью (60 км), а в состав экипажа входит три человека.
Сколько весит танк Т-34
Т-34 – настоящая военная легенда. Производство первых «тридцатичетверок» началось в 1940 году, а к началу 1941 года на вооружении СССР было около 1225 единиц техники. Танк модели Т-34 на протяжении военных лет несколько раз изменял и совершенствовал свои технические характеристики. Поэтому масса в разные годы выпуска также была неодинаковой:
- Выпуск 1940 г – 26,3 т
- Выпуск 1941 г – 28 т
- Выпуск 1942 г – 28,5 т
- Выпуск 1943 г – 30,9 т
При этом в общей массе боевой машины вес гусениц занимает около 1150 кг. При сравнении веса боевой башни танка 1940 и 1942 годов, то заметна тенденция к увеличению – с 3200 до 3900 кг. Экипаж Т-34 включает стрелка-радиста, механика-водителя, заряжающего и командира.
Танк «Maus» был создан в 1943 году и его вес составлял около 188 тонн. Это настоящий «тяжеловес» немецкого танкостроения, длина пушки которого достигала 2,5м. А общая длина боевого «Мышонка» составляла около 11,5 м! В боекомплект машины входило две спаренные пушки (128-мм и 75-мм). Вместительность топливного бака «Мауса» - 2650 л. Количество членов экипажа – пять человек.
Это интересно!
На этих страницах вы можете узнать:
Сколько весит медведь
Сколько весит золото
Сколько весит борец сумо
Сколько весит облако
Сколько весит пианино
Несмотря на впечатляющие размеры и вес танка «Maus», почти все свободное место внутри занимали многочисленные приборы и детали. Так что экипажу боевой машины приходилось размещаться «по остаточному принципу».
По результатам полигонных испытаний «Маус» достиг хороших показателей: скорость 20 км/ч, преодоление подъема, вертикального препятствия высотой 76 см под углом 30 градусов, пересечение водной траншеи шириной 2 м.
Правда, все потраченные усилия по созданию и усовершенствованию типов этой модели пропали даром. В конце 1944 года по приказу Гитлера были прекращены работы над тяжелыми танками, а весной 1945 года опытные образцы типа 205 были подготовлены для обороны полигона в случае захвата Красной Армией. Два сохранившихся танка типа 205 после войны были перевезены в Ленинград, а оттуда – на танковый полигон в Кубинку.
Сколько весит танк АТ-2
Игра World of Tanks – прекрасная возможность хотя бы «виртуально» поуправлять танками и другой военной техникой. Танк АТ 2 является боевой единицей пятого уровня британской ветки развития (класс ПТ-САУ).
Общие характеристики «боевого монстра»: вес 44 тонны, орудие 57 мм, 26 выстрелов в минуту, скорость 20 км/ч. В состав экипажа входит четыре человека. Танк можно использовать для продавления флангов с вражескими боевыми единицам. Однако при этом следует позаботиться о своем прикрытии со стороны союзников. Точность орудия у АТ 2 небольшая, поэтому использование танка при дальних атаках не рекомендуется.
Вес танка АТ-2 44 тонны.
Теперь вы знаете, сколько весит танк, и как видите, его масса зависит от модификации. Кроме того, для определения веса танка не нужно его взвешивать, а достаточно рассчитать массу, учитывая плотность металла и вес боевого оснащения.
