С начала 1970-х годов в Советском Союзе одновременно с созданием нового 5,45-мм автомата Калашникова АК-74 велись полномасштабные работы по расширению его функций. Используя ранее наработанные заделы опытно-конструкторских работ (ОКР), в 1972 году для расширения огневых возможностей стрелка и увеличения плотности огня мотострелковых и воздушно-десантных подразделений тульский конструктор ЦКИБСОО В. Н. Телеш в кооперации с инженерами Московского ГНПП «Прибор» приступили к созданию нового мощного средства ближнего боя на дистанциях до 400 метров. Тема опытно-конструкторских работ получила шифр «Костер». В результате этих работ был создан автоматно-гранатометный комплекс, состоявший из 5,45-мм автомата АК-74/АКС-74 и дульнозарядного 40-мм подствольного гранатомета (индекс 6 Г15). Наряду с АК-74 гранатомет 6 Г15 мог монтироваться и на 7,62-мм автоматах Калашникова АКМ/АКМС. После успешных испытаний в 1978 году подствольный гранатомет, получивший наименование «ГП-25», был принят на вооружение Советской армии, а уже в следующем, 1979 году, Тульский оружейный завод освоил его массовое производство.

В бою автоматы Калашникова, оснащенные гранатометами ГП-25, могут выполнять функции как средства огневой поддержки, так и «штурмового» оружия. Поскольку при присоединенном к автомату подствольном гранатомете автоматчик в зависимости от поставленной задачи может вести стрельбу как из подствольного гранатомета, так и из автомата.

Подствольный гранатомет ГП-25, являясь индивидуальным оружием стрелка, предназначается для уничтожения открытой, а также укрывающейся в окопах, траншеях и на обратных скатах высот живой силы противника. Гранатомет ГП-25 имеет относительно малую массу и небольшие габариты при достаточно большой дальности стрельбы. По скорострельности он значительно превосходит все другие однозарядные гранатометы благодаря отсутствию необходимости извлечения стреляных гильз, открытия и закрытия затвора, взведения курка.

Подствольный гранатомет ГП-25 состоит из трех частей: ствола с прицельными приспособлениями и кронштейном для крепления гранатомета на автомате; казенника и корпуса ударно-спускового механизма, на котором закреплена пистолетная рукоятка, обеспечивающая удобство стрельбы. Для переноски в походном положении гранатомет разбирается на две части: одну составляет ствол, другую - казенник и корпус ударно-спускового механизма. В комплект гранатомета входят резиновый затылок с ремнем; направляющий стержень возвратной пружины с защелкой (для установки на автомате); сумка для переноски гранатомета; две матерчатые сумки в виде тканевых обойм с гнездами по 5 выстрелов и банник для чистки и смазки ствола.

Соединение гранатомета с автоматом осуществляется с помощью специального кронштейна, соединенного со стволом путем прессовой посадки, при этом от продольного смещения кронштейн удерживается штифтом. Фиксируется гранатомет в определенном положении на автомате защелкой, размещенной на кронштейне.

Ударно-спусковой механизм гранатомета самовзводного типа, т. е. при нажатии на спуск последовательно происходят взведение курка и его срыв с боевого взвода. В ударно-спусковом механизме имеется блокирующее устройство, благодаря которому стрельба из гранатомета, не присоединенного или не полностью присоединенного к автомату, а также при не полностью досланном в ствол выстреле невозможна.

Кроме того, гранатомет снабжен флажковым предохранителем, исключающим случайные выстрелы после присоединения гранатомета к автомату. Флажок предохранителя расположен с левой стороны корпуса и имеет два положения: «ПР» (предохранение) и «ОГ» (огонь). В положении «ПР» предохранитель запирает курок.

Динамический характер усилий и напряжений, испытываемый автоматом при стрельбе из установленного на нем гранатомета, очень значителен. Поэтому при достижении настрела на гранатомет более 400 выстрелов автомат, на котором был установлен ГП-25, снимается с эксплуатации вместе с гранатометом, и в дальнейшем может быть использован дальше по своему прямому назначению, но уже без гранатомета, а гранатомет подвергается осмотру и проверке на кучность боя стрельбой по проверочной мишени. При получении удовлетворительных результатов гранатомет может быть использован с другим закрепленным за ним автоматом.

Прицельное приспособление открытого типа, установлено на левой стенке кронштейна. На этой же стенке нанесена дистанционная шкала. Для стрельбы прямой наводкой по видимой цели служат откидной целик и мушка. В этом случае стрельба гранатами по настильной траектории из автоматно-гранатометного комплекса ведется на дальность до 200 метров с упором приклада в плечо (для этого приклад автомата оснащается дополнительным резиновым затылком, смягчающим довольно сильную отдачу). Прицеливание осуществляется непосредственно по цели или по точке в районе цели. Фиксация прицела осуществляется с помощью механизма типа «трещотка». Поправки на боковой ветер при стрельбе из подствольного гранатомета можно вносить смещением мушки.

Заряжание гранатомета производится с дульной части ствола. Выстрел хвостовой частью вводится в ствол гранатомета и продвигается до упора в казенник.

Для стрельбы из гранатомета первоначально использовались 40-мм унитарные выстрелы ВОГ-25 с осколочной гранатой, снабженной головным взрывателем мгновенного действия с самоликвидатором. Выстрел ВОГ-25 состоял из гранаты, в головную часть корпуса которой был ввинчен взрыватель, а в дно - метательный заряд. На корпусе гранаты монтировался обтекатель.

Автоматно-гранатометный комплекс, состоящий из:
5,45-мм автомата АК 74 М, подствольного гранатомета ГП-25,
выстрела ВОГ-25, и резиновый затылок для приклада

Разрывной заряд взрывчатого вещества цилиндрической формы предназначался для разрыва корпуса на осколки и придания им определенной скорости разлета. Разрывной заряд поджимался в корпусе гранаты прокладками. Картонная сетка предназначалась для получения организованного дробления корпуса на осколки. Радиус сплошного поражения осколками при падении гранаты вертикально достигал 10 метров. Обтекатель, установленный на корпусе гранаты, служил для уменьшения влияния сопротивления воздуха.

Роль гильзы играла специальная камера меньшего калибра, расположенная на донной части гранаты. Пороховой метательный заряд, предназначенный для сообщения гранате начальной скорости вместе со средством воспламенения, располагался в донной части корпуса гранаты, что существенно упростило заряжание гранатомета, а также повысило его скорострельность. С началом движения гранаты начиналось взведение взрывателя ВМГ-К. Заканчивалось взведение взрывателя после вылета гранаты из канала ствола на расстоянии от 10 до 40 метров от дульного среза ствола. При встрече с преградой срабатывал взрыватель, детонирующий узел которого подрывал разрывной заряд ВВ, размещенный в корпусе гранаты. На случай отказа действия взрывателя от реакционно-инерционного механизма при встрече с преградой, падения в воду или вязкий грунт граната имела самоликвидатор, срабатывающий через 14–19 секунд после выстрела.

Стабилизация гранаты в полете вращением позволила уменьшить размеры и общую массу боеприпаса (без снижения его мощности), что, в свою очередь, способствовало увеличению носимого боекомплекта. В то же время достаточно большая для стрелкового оружия масса гранаты и ее размеры в сочетании с невысокой скоростью полета сделали точность стрельбы зависимыми от метеоусловий, и в первую очередь от бокового ветра.

В 1979 году боекомплект гранатомета ГП-25 расширили еще одним 40-мм выстрелом - ВОГ-25 П («прыгающий»). От своего предшественника он отличался увеличенной длиной корпуса, новым головным взрывателем ВМГ-П с вышибным зарядом в его передней части и пиротехническим замедлителем, которые обеспечивали «подпрыгивание» гранаты после ее удара о грунт и подрыв в воздухе на высоте 0,75 метра при стрельбе на все дальности боевого применения подствольного гранатомета. Подобное конструктивное решение нового боеприпаса ВОГ-25 П позволило увеличить эффективность поражающего осколочного действия по сравнению с ВОГ-25: по открытой живой силе противника - в 1,7 раза, а по живой силе противника, укрывающейся в окопах и траншеях - в 2 раза.

Одновременно с этим для использования подствольных гранатометов ГП-25 во внутренних войсках МВД специально к этому оружию были разработаны еще несколько выстрелов с гранатами, снаряженными спецсредствами. Так, в комплект боеприпасов для гранатомета ГП-25 входит выстрел «Гвоздь» с газовой гранатой, снаряженной отравляющим веществом раздражающего действия Си 8. Впоследствии, на вооружение внутренних войск был принят еще один выстрел «Нагар», оснащенный дымовой гранатой.

Боекомплект в 10 выстрелов переносится стрелком в двух матерчатых сумках, с гнездами для выстрелов, по 5 в каждой. Сумки располагаются на ремнях по обеим сторонам туловища стрелка, так что выстрелы доступны, в каком бы положении стрелок ни находился. В разгрузочных жилетах типов «А» и «Б» также могут выполняться специальные карманы под выстрелы к подствольным гранатометам ГП-25. Во время боя автоматчик докладывает командиру отделения об израсходовании половины носимого боекомплекта.

У автоматчика должно всегда оставаться три выстрела к гранатомету как неприкосновенный запас, который расходуется только с разрешения командира.

При массе всего 1,5 кг, подствольные гранатометы ГП-25 «Костер» значительно расширили боевые возможности штатного автомата Калашникова для поражения осколками в радиусе 10 метров живой силы противника на дальностях от 150 до 400 метров. Боевая скорострельность подствольного гранатомета ГП-25 достигает 4–5 выстрелов в минуту.

Вооружение в мотострелковом отделении двух стрелков подствольными гранатометами существенно повлияло на расширение огневых возможностей советских пехотинцев. Опыт боевой эксплуатации ГП-25 в Афганистане выявил отдельные недостатки в конструкции гранатомета, в том числе неэффективность стрельбы по невидимой цели, из-за невозможности корректировки огня и малого носимого боекомплекта (10 выстрелов). Среди прочих недостатков гранатомета отмечалось, что при запылении ствола, а также при сильном волнении стрелка достаточно сложно было быстро зарядить выстрел, так как необходимо попасть ведущими выступами пояска его гранаты в нарезы ствола. Также при осечке или неполном досылании гранаты в ствол из-за его загрязнения не всегда удавалось быстро извлечь гранату из ствола.

Правила стрельбы

Стрельба из гранатомета ГП-25 может вестись с любого места, откуда видна цель или участок местности, на котором ожидается появление противника. При этом необходимо следить, чтобы в направлении стрельбы не было близко расположенных предметов, мешающих стрелку, а именно: веток деревьев, кустарников и т. д. Это требование необходимо строго соблюдать во избежание самопоражения стрелка.

Стрельба из подствольного гранатомета производится с плеча, из-под руки и с упором приклада автомата в грунт, в зависимости от поставленной боевой задачи и особенности огневой позиции.

Стрельба

Для прикладки автомата с присоединенным подствольным гранатометом ГП-25 в соответствии с руководством службы от стрелка требуется при стрельбе с плеча, удерживая автомат левой рукой за рукоятку и не теряя цели из виду, упереть приклад автомата в плечо так, чтобы ощущать плотное прилегание к плечу всего затыльника, указательный палец левой руки положить на спуск гранатомета.

Положение локтей должно быть следующим:
- при стрельбе из положений лежа и стоя из окопа - поставлены на землю в наиболее удобное положение;
- при стрельбе из положения с колена - локоть левой руки поставлен на мякоть левой ноги у колена или несколько спущен с него, а локоть правой руки приподнят примерно на высоту плеча.

Для стрельбы из подствольного гранатомета из-под руки положение автомата такое же, как и при стрельбе с плеча только приклад автомата не упирается в плечо, а прижимается локтем правой руки к туловищу стреляющего.

Стрельба из гранатомета ведется прямой наводкой (настильной и навесной траекториями) и полупрямой наводкой (навесной траекторией). При прямой наводке прицеливание осуществляется непосредственно по цели или по точке в районе цели, при стрельбе полупрямой наводкой наведение гранатомета в цель по направлению производится по цели, а требуемый угол возвышения стволу гранатомета придается по отвесу.

В зависимости от боевой обстановки (полученной задачи, характера цели, дальности до нее, характера местности) автоматчик может вести стрельбу из подствольного гранатомета из различных положений:
- на дальность 100 м - лежа и лежа с упора;
- на дальность 100–150 м - с колена с плеча и стоя с плеча;
- на дальность 200–400 м - с колена из-под руки, сидя из-под руки и стоя из-под руки;
- при полупрямой наводке - с колена или сидя при упоре приклада автомата в грунт.

В движении огонь из подствольного гранатомета ведется с короткой остановки.

При необходимости стрельбу из гранатомета можно вести из бронетранспортера (БМП) с места, с короткой остановки через десантные люки, для ведения огня автоматчик принимает удобное положение, соблюдая меры безопасности.

При заблаговременной подготовке огневой позиции необходимо проверить возможность ведения огня в заданном секторе или направлении как из гранатомета ГП-25, так и из автомата, для чего гранатомет и автомат последовательно наводятся в различные точки местности, где возможно появление противника. Для удобства ведения огня необходимо подготовить упор под ствол гранатомета. Жесткий упор для смягчения перекрыть дерном, свернутой плащ-палаткой, скаткой шинели и т. п.

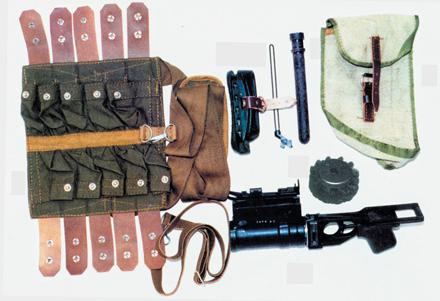

Комплект подствольного гранатомета ГП-25:
1. Подствольный гранатомет ГП-25
2. Сумка для переноски гранатомета
3. Шомпол
4.Банник
5.Резиновый затылок для приклада автомата
6.Основание возвратного механизма автомата
7. Сумка для переноски выстрелов

Для выбора прицела и точки прицеливания при стрельбе прямой наводкой необходимо определить дальность до цели и учесть внешние условия, которые могут оказать влияние на дальность и направление полета гранаты. Прицел и точка прицеливания выбираются с таким расчетом, чтобы средняя траектория проходила посредине цели. Прицел, как правило, устанавливают согласно дальности до цели, точку прицеливания в нормальных (близких к табличным) условиях обычно выбирают в середине основания видимой части цели, а при значительном отклонении условий стрельбы от нормальных (табличных) точку выбирают в районе цели, отстоящую от середины ее нижнего края на величину боковой поправки, если поправка известна стреляющему.

При стрельбе полупрямой наводкой прицел устанавливают, как и при стрельбе прямой наводкой, согласно дальности до цели, но пользуются при этом второй половиной дистанционной шкалы прицела, а точку прицеливания не назначают. Горизонтальную наводку гранатомета производят в любую точку местности, находящуюся в створе с целью, а вертикальную наводку - по отвесу прицела. При этом максимальная прицельная дальность стрельбы составляет 400 метров, а минимальная прицельная дальность стрельбы непрямой наводкой (при навесной траектории) - 200 метров.

При стрельбе по навесной траектории с углами возвышения до 80 градусов (с закрытых позиций по ненаблюдаемым целям) на дальностях от 100 до 400 метров огонь ведется с помощью дистанционной шкалы для ведения дистанционной стрельбы (на углах возвышения ствола более 45 градусов) и отвеса, подвешенного на оси прицела; с прикладом, зажатым под мышкой стрелка или с упором приклада автомата в грунт. В этом случае гранатомет выступает в роли миномета.

Причем для ведения стрельбы на минимальные дальности (100 метров) первоначально в конструкции гранатомета использовалось крановое устройство. Однако войсковые испытания выявили, что данное устройство нерационально, поэтому в последующих сериях оно было изъято, а минимальная дальность при навесной стрельбе увеличена до 200 метров.

При стрельбе в условиях, значительно отличающихся от нормальных (значительные отклонения температуры воздуха, сильный ветер, дождь, снегопад и т. п.), точка прицеливания может не указываться, в этом случае автоматчик выбирает ее самостоятельно.

По наблюдаемым целям более целесообразно вести стрельбу прямой наводкой (настильной и навесной траекториями). Когда цель не видна (находится в окопе, траншее, на обратных скатах высот), но известны дальность до нее и направление, стрельбу вести полупрямой наводкой (навесной траекторией).

При стрельбе прямой наводкой прицел, как правило, устанавливают в соответствии с дальностью до цели: точку прицеливания в нормальных (близких к табличным) условиях обычно выбирают в середине основания видимой части цели, а при значительном отклонении условий стрельбы от нормальных (табличных) точку прицеливания выбирают в районе цели, отстоящую от середины ее нижнего края на величину боковой поправки, если поправка известна стреляющему.

При стрельбе полупрямой наводкой прицел устанавливают, как и при стрельбе прямой наводкой, согласно дальности до цели, но пользуются при этом второй половиной дистанционной шкалы прицела, а точку прицеливания не назначают. Горизонтальную наводку гранатомета производят в любую точку местности, находящуюся в створе с целью, а вертикальную - по отвесу прицела.

Прицельное приспособление подствольного гранатомета ГП-25,
установленное для стрельбы прямой наводкой
(навесной траекторией)

Встречный ветер уменьшает, а попутный увеличивает дальность полета гранаты. Боковой ветер отклоняет гранату в ту сторону, куда дует ветер.

Поправку на отклонение условий стрельбы от нормальных при подготовке исходных данных для стрельбы из гранатомета обычно учитывают выносом точки прицеливания по результатам предыдущих стрельб в аналогичных условиях.

Корректирование огня производится: по направлению - выносом точки прицеливания по высоте; по дальности, если отклонение разрыва гранаты от цели более 50 метров, - изменением установки прицела.

Точка прицеливания выносится на величину отклонения разрыва гранаты от цели в сторону, противоположную отклонению.

Если разрыв гранаты отклонился от цели по дальности менее 50 метров, то корректирование можно осуществлять изменением высоты мушки относительно целика, например, при стрельбе на 200 м изменение мушки на всю ее высоту изменяет дальность полета гранаты примерно на 14–16 м.

Ночью стрельба из гранатомета ведется только прямой наводкой (настильной и навесной траекториями) по освещенным целям. Стрельба ведется так же, как и днем.

Заряжание подствольного гранатомета ГП-25

Для заряжания гранатомета необходимо:
- взять правой рукой автомат за ствольную коробку между магазином и рукояткой гранатомета, удерживая автомат в направлении цели (при заряжании гранатомета в положении для стрельбы лежа разрешается упирать автомат магазином в грунт), левой рукой извлечь выстрел из сумки; для удобства изготовки к стрельбе для первого заряжания использовать первый выстрел сверху в правом ряду;
- вставить выстрел хвостовой частью в ствол гранатомета и продвинуть его до упора в казенник и западания фиксатора в фиксирующую канавку выстрела, при этом должен быть слышен щелчок фиксатора. При этом подпружиненный фиксатор, являющийся одновременно предохранителем, не допускающим стрельбы при неполной досылке ВОГ-25, заскакивает в фиксирующую канавку и удерживает его в канале ствола (при западании фиксатора в фиксирующую канавку на выстреле будет слышен характерный щелчок). Если выстрел не продвигается в канал ствола, то необходимо одновременно с продвижением вращать выстрел вокруг своей оси до совмещения выступов выстрела с нарезами канала ствола - после заряжания взять автомат в соответствующее положение для стрельбы;
- если немедленно стрельба не будет вестись, нужно поставить переводчик в положение «ПР».

Разряжание ГП-25

Для разряжания гранатомета ГП-25 необходимо проверить, чтобы переводчик был установлен в положение «ПР»; взять автомат правой рукой за ствольную коробку между магазином и рукояткой гранатомета и придать стволу небольшой угол возвышения; левой рукой взять гранатомет снизу за корпус ударно-спускового механизма, а большим пальцем левой руки продвинуть экстрактор вперед; обхватить, левой рукой дульную часть ствола гранатомета, правой рукой придать стволу угол склонения, а затем левой рукой извлечь выстрел из канала ствола и уложить в сумку.

Меры безопасности

При обращении с гранатометом ГП-25 должны строго соблюдаться следующие меры безопасности:
- во всех случаях, когда из гранатомета не ведется стрельба, гранатомет должен стоять на предохранителе (переводчик в положении «ПР»), снимать гранатомет с предохранителя только перед стрельбой;
- нельзя пользоваться неисправными гранатометами;
- при подготовке гранатомета к стрельбе необходимо оберегать ствол от попадания в него воды, песка, грязи и других посторонних предметов;
- нельзя заряжать гранатомет при наличии в стволе посторонних предметов;
- нельзя производить с заряженным гранатометом никаких работ, не связанных с производством выстрела;
- перед устранением возникших при стрельбе задержек гранатомет предварительно разрядить;
- разряжание гранатомета производить только после постановки гранатомета на предохранитель;
- при разряжании ствол гранатомета направлять в сторону целей (мишеней).

Категорически запрещается:
- стрельба из гранатомета, если на автомат не поставлены находящиеся в комплекте гранатомета направляющий стержень возвратной пружины с защелкой и затыльник с ремнем;
- стрельба из гранатомета при углах возвышения более 80 градусов;
- стрельба из гранатомета при сложенном прикладе автоматов АКМС и АКС 74;
- стрельба из гранатомета с присоединенным к автомату штыком (для автоматов АК 74 и АКС 74).

В случае осечки необходимо повторно нажать на спуск; при повторной осечке, выждав 1 минуту, извлечь выстрел из ствола и осмотреть его; при обнаружении каких-либо повреждений капсюля выстрел для стрельбы не использовать. Такие выстрелы подлежат уничтожению.

Сергей Монетчиков
Фото Искандера Кардена, Виктора Болтикова
Иллюстрации из архива автора
Братишка 12-2010

• Статьи » Гранатометы
• Mercenary 23920 0

В Советском Союзе подствольными гранатометами заинтересовались в 60-х годах, после того как были получены сведения об успешном применении с подствольным гранатометом модели XM148 во время конфликта во Вьетнаме. Военное руководство сделало несколько заказов, и различными конструкторскими бюро было сконструировано несколько опытных образцов. Но они не имели нужных эксплуатационных и технических характеристик. Так и появился гранатомет подствольный для автомата - ГП-25

Создание ГП-25

Для создания единого образца подобного в 1971 году было дано соответствующее задание конструкторским бюро всего Союза. Проект назывался "ОКР "Костер"". Тульское конструкторское бюро, которое разрабатывало охотничье и боевое оружие, возложило эту задачу на В. Н. Телеша, поскольку за его плечами уже был подобный опыт. Он взялся за работу совместно с инженерами ГНПП "Прибор" в Москве. Результатом этого труда стало принятие в 1978 году подствольного гранатомета ГП-25 "Костер". Предписывалось использовать его совместно с автоматами АКМ, и АКМС. При появлении гранатомет получил индекс ГРАУ 6Г15.

Однако же, поставлять в армию массово начали только с 1980 года, когда СССР воевал в Афганистане. Как показал опыт нескольких первых месяцев боев, войска действительно нуждались в таком оружии, как подствольный гранатомет.

Общая характеристика

ГП-25 "Костер" предназначен для поражения живой силы противника, которая находится на открытой местности или же в укрытиях (траншеях, окопах), и, таким образом, не может быть поражена из обычного стрелкового оружия.

Оружие, к которому можно прикрепить подствольный гранатомет, - АК-74, АКМ, АКМС и АКС-74У калибра 7,62 или 5,45 мм. Как действует вся конструкция в собранном виде? В этом случае можно, в зависимости от текущей ситуации в бою, вести огонь как из автомата, так и из гранатомета.

Конструкция оружия

ГП (подствольный гранатомет) состоит из таких частей:

• ствол, на котором есть прицельные приспособления и кронштейн для крепления гранатомета к оружию;
• казенная часть;
• ударно-спусковой механизм с корпусом и рукояткой;
• собственно гранатомет на автомате.

Стандартная комплектация гранатомета включает в себя следующие предметы:

• собственно гранатомет;
• сумку для переноски;
• сумку для гранатометных выстрелов;
• затыльник из резины и ремень;
• банник.

Оружие имеет достаточно длинный (205 мм) ствол, в котором расположены 12 винтовых нарезов (правосторонних). Для того чтобы зарядить оружие, в ствол вкладывают гранату, которая удерживается внутри с помощью специального фиксатора. В случае необходимости ее можно извлечь обратно - для этого придуман специальный экстрактор с клавишей, на которую нужно нажать пальцем.

Для крепления оружия к автомату существует кронштейн с ограждением. Для присоединения гранатомета к АК достаточно закрепить кронштейн снизу на цевье, а защелка сама зафиксирует его в надежном положении. Спереди на кронштейне имеется пружинный амортизатор.

В оружии реализован самовзводный ударно-спусковой механизм куркового типа. Принцип его работы достаточно прост. Нажатие на прямолинейный спусковой крючок отводит курок назад с помощью специального зацепа, при этом также сжимается боевая пружина. Если спуск нажимать дальше, то курок сорвется с зацепа. При этом он воздействует на ударник, который разбивает капсюль гранаты-выстрела.

Имеется и предохранитель, расположенный на правой стороне ствола. Предусмотрено два режима - "ПР" (предохранитель) и "ОГ" (огонь). Также есть и другая защитная система: при неправильном присоединении гранатомета к автомату выстрел не будет производиться. В обоих случаях курок надежно запирается.

Прицельные приспособления

Имеющиеся у гранатомета прицельные приспособления позволяют вести стрельбу как прямой наводкой, так и полупрямой. Они смонтированы на левой стороне кронштейна, шкала дистанции выполнена в виде дуги. Если необходима стрельба прямой наводкой, то прицеливание производится через мушку и откидной целик. Можно регулировать дальность. Для этого кулачок перемещает мушку вперед-назад, таким образом можно ставить поправки на деривацию гранаты. Для осуществления стрельбы через полупрямую наводку нужно учитывать два фактора - направление и дальность. Прицеливание по первому осуществляется через целик и мушку, а по второму - через отвес и дистанционную шкалу (похоже на метод "квадранта"). Но особенность полупрямой наводки в том, что она нужна только при навесной стрельбе.

Максимальная дальность, на которую подствольный гранатомет ГП-25 способен вести точную стрельбу, составляет 400 метров. Дальность стрельбы (при условии навесного огня) - примерно 200 метров. Однако кучность стрельбы при этом довольно высока. При расстоянии в 400 метров граната отклоняется по дальности не более, чем на 6 метров, а по фронту этот показатель составляет 3 метра. Нужно учитывать, что большое влияние оказывает боковой ветер. Для этого нужно регулировать мушку ее смещением.

Безопасность и удобство при стрельбе

Поскольку подствольный гранатомет обладает отдачей гораздо большей, чем у автомата, предусмотрены приспособления, позволяющие вести огонь с комфортом для стрелка. На приклад крепится универсальный резиновый затыльник, причем его особенности таковы, что можно приспособить его как к прикладам из дерева и пластмассы (как у АК-74 или АКМ), так и к складным прикладам автоматов АКМС или АКС-74. Корпус гранатомета смягчает его воздействие на цевье, а ее вкладыш оберегает от ударов ствольную коробку.

Испытания в полевых условиях выявили неприятную особенность - при выстрелах часто слетала крышка ствольной коробки, которая обычно крепится с помощью головки стержня возвратной пружины. Поэтому был разработан специальный стержень, в конструкцию которого внесли зацеп. При установке гранатомета стандартный стержень заменяется на него. В конструкции автомата АК-74М эта особенность стала стандартной, то есть все подобные орудия выпускаются уже с модифицированным стержнем.

Боеприпасы и стрельба

Стрельба из гранатомета ГП-25 ведется выстрелами ВОГ-25 и ВОГ-25П, а также их усовершенствованными версиями - ВОГ-25М и ВОГ-25ПМ. Все они имеют осколочную гранату, которая оснащается взрывателем мгновенного действия, имеющим самоликвидатор.

Характеристика выстрела ВОГ-25:

• вес гранаты - 250 г;
• вес - 48 г;
• радиус поражения осколками - 6 метров.

Стандартный боекомплект составляет 10 гранат, они переносятся в сумке, которая поставляется в комплекте с гранатометом. Она состоит из двух кассет, изготовленных из материи, каждая вмещает 5 боеприпасов. Особенность ношения такой сумки в том, что в каком бы положении стрелок не находился, кассеты всегда в зоне досягаемости. Помимо этого, многие разгрузочные жилеты, используемые в современной армии, имеют гнезда для ношения выстрелов к ГП-25.

Стрелять можно из любого положения - хоть стоя, хоть сидя, хоть с колена. Каждого солдата учат, как стрелять из подствольного гранатомета правильно. Стрельба прямой наводкой на расстояния до 200 метров ведется с упором приклада автомата в плечо, а на более дальние расстояния - "из-под руки", то есть приклад размещается под мышкой стрелка. Если стрелять нужно по целям, прикрытым от прямого огня, автомат упирается прикладом в землю.

Поскольку граната подствольного гранатомета имеет невысокую начальную скорость, стрельба под углами достаточно удобна - выстрел меньше сносит ветер, траектория делается не такой крутой и сокращается время полета. Однако при встречном ветре открывать огонь из гранатомета опасно.

Некоторые особенности

Как можно догадаться, гранатомет утяжеляет автомат, к которому крепится. Полностью снаряженный АК-74 с ГП-25 весит примерно 5,1 кг. Однако это идет только на пользу. Центр тяжести оружия смещается вперед-вниз, то есть если присоединить подствольный гранатомет, АК-74 начинает "низить". Поэтому стрелку потребуется определенное время, чтобы привыкнуть к изменениям в своем оружии. Однако при должном имеющемся уровне навыков можно значительно увеличить кучность стрельбы автомата, так как утяжеление не дает ему "бросаться" в разные стороны.

В подразделениях

По предписаниям современное комплектуется двумя автоматами с ГП-25, помимо обычных АК. В условиях современной тактики и методов ведения войны это делает даже самое маленькое подразделение достаточно самостоятельным, потому что автомат с подствольным гранатометом исполняет роль штурмового оружия, тем самым облегчая решение определенных задач в бою для своего подразделения.

Варианты и модификации оружия

Поскольку гранатомет подствольный ГП-25 попал и на вооружение войск МВД РФ, то встал вопрос о том, как превратить его в оружие, не вызывающее летального исхода. И его решили достаточно быстро. Основные изменения, конечно же, коснулись боекомплекта. Для гранатомета разработали специальный патрон "Гвоздь", который оснащен не стандартной осколочной гранатой, а такой же, но снаряженной отравляющим газом типа CS. Характеристики такого выстрела следующие:

• вес - 170 г;
• максимальная дальность выстрела - 250 м;
• минимальная дальность выстрела - 50 м;
• время полного газовыделения - 15 сек.;
• объем облака - 500 м 3 .

Оригинальная идея возникла у конструкторов НИИ МВД. Было решено приспособить ГП-25 для стрельбы боеприпасами от карабина КС-25 - с газовыми, резиновыми или пластиковыми пулями. Для этого разработали специальный съемный ствол калибром 23 мм. Эта система называется "Ларри".

Помимо стандартных моделей, производится также модифицированный вариант - ГП-30. Это тот же подствольный гранатомет ГП-25, только облегченный, а прицельные приспособления в нем вынесены на правую сторону. Также имеется модификация для экспорта - ГП-30У, которая предназначена для использования с иностранными автоматами.

Гранатомет подствольный ГП-25 - технические характеристики

Итак, характеристики:

• калибр - 40 мм;
• общая длина - 323 мм;
• длина ствола - 205 мм;
• общая ширина - 76 мм;
• высота - 120 мм;
• вес (без затыльника) - 1,5 кг;
• максимальная дальность стрельбы (прицельная) - 400 м;
• скорострельность - 4-5 выстр./мин;
• боекомплект - 10 выстрелов;
• начальная скорость гранаты - 76 м/сек.

Гранатомет подствольный ГП-25 "Костер" состоит на вооружении армии РФ, а также ряда армий других стран и по сей день. Свою популярность он завоевал надежностью, удобством и хорошими тактико-техническими характеристиками.

Тактико-технические характеристики ГП-25

Калибр…40 мм

Выстрел…ВОГ-25, ВОГ-25П

Масса оружия без выстрела…1,5 кг

Длина оружия… 323 мм

Длина ствола… 205 мм

Начальная скорость…76 м/с

Боевая скорострельность…4-5 выстр./мин

Макс, дальность стрельбы… 400 м

(настильной или навесной стрельбой) Мин. дальность навесной стрельбы… 200 м

Подствольный гранатомет ГП-25

Подствольный гранатомет ГП-25 на автомате АКМ

В 1978 г. на вооружение приняли подствольный гранатомет ГП-25 «Костер», созданный в ЦКИБ СОО В.Н. Телешем для использования в комплексе с автоматами АКМ, АКМС, АК 74 и АКС 74. Производство гранатомета наладил Тульский Оружейный завод.

ГП-25 (индекс 6Г15) имеет простое устройство, относится к дульно-за-рядным нарезным системам.

Калиберный осколочный выстрел ВОГ-25 или ВОГ-25П разработки ГНПП «Прибор» объединяет в себе гранату и метательный заряд в гильзе и вставляется в ствол без усилия, входя 12-ю выступами ведущего пояска в нарезы ствола, удерживается в стволе подпружиненным фиксатором.

Гранатомет имеет самовзводный ударно-спусковой механизм куркового типа с флажковым предохранителем, запирающим курок. На цевье автомата гранатомет крепится кронштейном с ограждением и фиксируется защелкой. Для смягчения действия отдачи на стрелка и оружие на приклад крепится резиновый затыльник, рамка корпуса ударно-спускового механизма ГП-25 предохраняет от повреждений цевье автомата, а упругий вкладыш рамки смягчает удар о ствольную коробку. В принадлежность входит стержень возвратной пружины с зацепом, которым заменяют обычный направляющий стержень автомата, чтобы предотвратить срыв крышки ствольной коробки при выстреле из гранатомета.

Механический при цел-квадрант рассчитан на стрельбу прямой или полупрямой наводкой, автоматически вводится поправка на деривацию гранаты. На дальности 400 м срединные отклонения попадания составляют по дальности 6,6 м, по фронту - 3 м.

ГП-25 составил с автоматами АКМ и АК 74 удачный, компактный и просто управляемый автоматно-гранатометный комплекс. Стрельба прямой наводкой ведется обычно: на дальности

Вариант подствольного гранатомета ГП-30 разработки ЦКИБ СОО

Выстрел ВОГ-25

Выстрел ВОГ-25П

Тактико-технические характеристики

ГП-30 (обр. 2000 г.)

Калибр…40 мм

Выстрел…ВОГ-25, ВОГ-25П

Масса оружия без выстрела…1,3 кг

Длина оружия… 276 мм

Длина ствола… 205 мм

Начальная скорость…76 м/с

Боевая скорострельность…5-6 выстр./мин

Максимальная дальность стрельбы… 400 м

Заряженный гранатомет ГП-25 (на автомате АК 74) и выстрелы ВОГ-25П и ВОГ-25

Стрельба из подствольного гранатомета (на автомате АКМ) с упором приклада в плечо

до 200 м - с упором приклада в плечо, 200-400 м - с прикладом, зажатым под мышкой, а по крутой навесной траектории - с упором приклада в грунт.

Модификация ГП-30 «Обувка» (индекс 6Г21) отличается уменьшенной на 20% массой самого гранатомета и на 35% сниженной трудоемкостью производства. Прежде всего, упрощен прицел - исключен отвес, устранены прижимные кольца. Сам прицел перенесен на правую сторону, полупрямая наводка производится по принципу «равноудаленной точки». В ЦКИБ СОО разработан и новый вариант ГП-30 с удлиненным стволом и стоечным прицелом - дульная часть гранатомета выступает впереди пламегасителя или компенсатора на стволе автомата, что исключает их вредное влияние на полет гранаты.

Выстрел ВОГ-25 при падении гранаты вертикально дает радиус сплошного поражения осколками до 10 м. Взрыватель мгновенного действия унифицирован с 30-мм выстрелом ВОГ-17, есть самоликвидатор. Выстрел ВОГ-25П (прыгающий) снабжен вышибным зарядом, при падении на землю осколочный элемент выбрасывается и взрывается на высоте 0,5-1,5 м, чем усиливается его поражающее действие. Есть дымовой выстрел ГРД-40.

Предлагаемая вниманию читателей издание представляет собой одну из первых удачных попыток дать объективную картину развития в нашей стране такого вида индивидуального автоматического оружия, как автоматы. До настоящего времени большинство значимых фактов и событий, представляющих интерес для исторического анализа, были засекречены. Книга «История русского автомата» подготовлена на основе работы автора со значительным количеством отечественных и зарубежных источников, в том числе ранее недоступных документальных и архивных материалов Министерства обороны и Министерства оборонной промышленности. Поэтому она будет весьма полезна как объективное историческое исследование не только специалистам в области средств ближнего боя, но и широкому кругу читателей, интересующихся историей стрелкового оружия, его настоящим и будущим.

Прим. OCR: Издание интересно еще и тем, что в нем подробно описываются все модели стрелкового оружия представленного на конкурсы, достоинства и недостатки, порядок испытаний и снимают многие мифы накопившиеся в этой области.

ГЛАВА 3 Создание автоматно-гранатометного комплекса

Одновременно с созданием нового автомата в Советском Союзе велись работы по расширению его функций. Используя ранее наработанные заделы ОКР. в 1975 г. для расширения огневых возможностей стрелка и увеличения плотности огня мотострелковых и воздушно-десантных подразделений конструктор ЦКИБСОО В.Н. Телеш в кооперации с конструкторами Московского ГНПП «Прибор» приступили к созданию мощного средства ближнего боя на дистанциях до 400 м. Тема опытно-конструкторских работ получила шифр «Костер». В результате этих работ был создан автоматно-гранатометный комплекс, состоявший из 5,45-мм автомата АК74/АКС74 и смонтированного у него под стволом дульнозарядного 40-мм гранатомета (индекс 6П5). Наряду с АК74 гранатомет 6Г15 мог монтироваться и на 7,62-мм автоматах АКМ/АКМС. После успешных испытаний в 1978 г. подствольный гранатомет, получивший обозначение ГП-25, был принят на вооружение, а в следующем, 1979 г. на Тульском оружейном заводе началось их широкомасштабное производство.

Подствольный гранатомет ГП-25, являясь индивидуальным оружием стрелка, предназначался для уничтожения открытой. а также укрывающейся в окопах, траншеях и на обратных скатах высот живой силы противника.

Для стрельбы из гранатомета первоначально использовались 40-мм унитарные выстрелы ВОГ-25 (индекс 7П17) с осколочной гранатой, снабженной головным взрывателем мгновенного действия с самоликвидатором. Метательный заряд вместе со средством воспламенения располагался в донной части корпуса гранаты, что существенно упростило заряжание гранатомета, а также повысило его скорострельность. На корпусе гранаты выполнены готовые нарезы, служащие для придания гранате вращательного движения в канале ствола, поскольку она стабилизируется в полете за счет вращения. Длина выстрела ВОГ-25 - 103 мм. Начальная скорость полета гранаты - 76 м/с. Масса выстрела - 0,255 кг. Масса ВВ разрывного заряда - 0,048 кг.

В 1979 г. боекомплект гранатомета ГП-25 был расширен, в дополнение к ВОГ-25 пришел еше один 40-мм выстрел - ВОГ-25П (индекс 71124), созданный по теме ОКР - Подкидыш-. От своего предшественника он отличался новым головным взрывателем ВМГ-П с вышибным зарядом и пиротехническим заместителем, которые обеспечивали - подпрыгивание- гранаты после ее удара о грунт и подрыв в воздухе на высоте 0,75 м при стрельбе на все дальности боевого применения подствольного гранатомета. Подобное конструктивное решение нового боепринаса позволило увеличить эффективность осколочного действия но сравнению с ВОГ-25: по открытой живой силе противника - в 1,7 раза, а по живой силе противника, укрывающейся в окопах и траншеях, - в 2 раза. Длина выстрела ВОГ-25П - 125 мм. Масса выстрела ВОГ-25П- 0,275 кг. Масса ВВ разрывного заряда - 0,042 кг.

Гранатомет ГГ 1-25 состоит из трех частей: ствола с прицельными приспособлениями и кронштейном для крепления гранатомета на автомате, казенника и корпуса ударно-спускового механизма с рукояткой. В комплект гранатомета входят: резиновый затылок с ремнем, направляющий стержень возвратной пружины с защелкой (для установки на автомате), сумка для переноски гранатомета, две сумки в виде тканевых обойм с гнездами по 5 выстрелов и банник для чистки и смазки ствола.

Соединение гранатомета с автоматом осуществлялось с помощью специального кронштейна с фиксацией в определенном положении на стволе защелкой. Ударно-спусковой механизм гранатомета самовзводного типа. В нем предусмотрено блокирующее устройство, благодаря которому стрельба из гранатомета, не присоединенного или не полностью присоединенного к автомату, а также при не полностью досланном в ствол выстреле - невозможна. Кроме того, гранатомет снабжен флажковым предохрани гелем, исключающим случайные выстрелы. Рамка корпуса охватывает цевье автомата и предохраняет его от механических повреждений при стрельбе. В рамку вклеен упругий вкладыш, смягчающий жесткие удары по ствольной коробке автомата при стрельбе из гранатомета. Для стрельбы из гранатомета Руководство службы на весь срок его эксплуатации совместно с автоматом предписывает заменить штатный направляющий стержень возвратной пружины в автомате, оснащенным ГП-25. и поставить новый стержень с защелкой, входящий в комплект гранатомета. Он служит для исключения самопроизвольного отсоединения крышки ствольной коробки от автомата в процессе стрельбы из гранатомета. Подпружиненная защелка, заскакивая за закраину отверстия в крышке ствольной коробки, удерживает се от возможного продольного инерционного перемещения назад при стрельбе. Однако динамический характер усилий и напряжений, испытываемый автоматам при стрельбе из установленного на нем гранатомета. несмотря на все предпринимаемые меры значителен. Поэтому при достижении настрела на гранатомет более 400 выстрелов автомат, на котором установлен ГП-25, снимается с эксплуатации вместе с гранатометом и может быть использован дальше по своему прямому назначению, но уже без гранатомета.

Заряжание гранатомета производится с дульной части ствола. Выстрел хвостовой частью вводится в ствол гранатомета и продвигается до упора в казенник. При этом фиксатор заскакивает в фиксирующую канавку и удерживает его в канале ствола. При выстреле из гранатомета ударник накалывает капсюль-воспламенитель гранаты, который в свою очередь инициирует пороховой метательный заряд. Под действием пороховых газов начинается поступательное и вращательное движение гранаты с одновременным взведением взрывателя ВМГ-К. Взведение завершается после вылета гранаты на расстоянии от 10 до 40 м от дульного среза ствола. При встрече с преградой срабатывает взрыватель, подрывающий заряд взрывчатого вещества, разметенного в корпусе гранаты. В случае отказа действия взрывателя от реакционно-инерционного механизма мри встрече с преградой через 14 секунд происходит подрыв гранаты от механизма самоликвидации взрывателя. Извлечение неиспользованного выстрела из ствола производится с помощью специального экстрактора.

Стрельба из подствольного гранатомета ведется, как правило, с чередованием со стрельбой из автомата. Прицельное приспособление открытого типа установлено на левой стенке кронштейна. На этой же пенке нанесена дистанционная шкала. Для стрельбы прямой наводкой по видимой цели служат откидной целик и мушка. В этом случае стрельба гранатами по настильной траектории из автоматно-гранатометного комплекса ведется на дальность до 200 м с упором приклада в плечо, для этого приклад автомата оснащается дополнительным резиновым затылком, смягчающим довольно сильную отдачу. Прицеливание осуществляется непосредственно по цели или по точке в районе цели. Фиксация прицела осуществляется с помощью механизма типа «трешетка». При стрельбе по навесной траектории с углами возвышения до 80° (с закрытых позиций по ненаблюдаемым целям) на дальностях от 100 до 400 м огонь ведется с помощью дистанционной шкалы для ведения дистанционной стрельбы (на углах возвышения ствола более 45°) и отвеса, подвешенного на оси прицела; с прикладом, зажатым под мышкой стрелка, или с упором приклада автомата в грунт. Причем для ведения стрельбы на минимальные дальности (100 м) первоначально в конструкции гранатомета использовалось крановое устройство. Однако войсковые испытания выявили, что данное устройство нерационально, поэтому в последующих сериях оно было изъято, а минимальная дальность при навесной стрельбе увеличена до 200 м. Наведение гранатомета на цель по направлению производится по цели, а требуемый угол возвышения стволу гранатомета придается по отвесу. В этом случае под ствольный гранатомет играет роль миномета. Боевая скорострельность гранатомета ГП-25 достигает 4–5 выстрелов в минуту. Длина гранатомета - 323 мм. Длина нарезной части ствола - 98 мм.

При массе всего 1,5 кг, гранатометы ГП-25 «Костер» значительно расширили боевые возможности автомата для поражения осколками в радиусе 5 м живой силы противника на дальностях от 150 до 400 м. Вооружение в мотострелковом отделении двух стрелков подствольными гранатометами существенно повлияло на расширение огневых возможностей пехотинцев. Опыт боевой эксплуатации ГП-25 в Афганистане выявил отдельные недостатки в конструкции гранатомета, в том числе неэффективность стрельбы по невидимой пели, из-за невозможности корректировки огня и малого носимого боекомплекта (10 выстрелов). Поэтому в 1985–1988 гг. тульские конструкторы вели значительные по масштабам опытно-конструкторские работы, известные как тема «Обувка», направленные на модернизацию подствольного гранатомета. Их результатом стала новая модель 40-мм подствольного гранатомета ГП-30 (индекс 6Г21). который был принят на вооружение в 1989 г. Конструктивно аналогичный ГП-25 новый гранатомет от своего предшественника отличался прежде всего уменьшенной на 30 % трудоемкостью изготовления. новой конструкцией прицела, исключением флажкового предохранителя и сниженной массой до 1,2 кг. Более простой механический прицел квадрантного тина (из которого исключили отвес), был перенесен на правую сторону от линии прицеливания автомата. Это позволило улучшить эксплуатационные характеристики всего комплекса. Поскольку стрелок теперь наклонят голову к прикладу, а не влево от него, прицеливание из гранатомета стало намного удобнее. Сразу же стало удобнее ношение автомата Калашникова с гранатометом ГП-30 в положении «на ремень». Кроме того, перенесение прицела на правую сторону позволило уменьшить возможность механических повреждений прицела при передвижении стрелка переползанием.

Назначение, боевые свойства, общее устройство подствольного гранатомета ГП-25 и выстрела ВОГ-25.

Мысль оснастить пехотинца техническими средствами для метания ручных гранат на большие дальности (свыше 100 м) воплотилась в металле в конце прошлого века. В то время были приняты на вооружение так называемые винтовочные гранаты.

Граната надевалась непосредственно на дульный срез ствола и ее метание осуществлял ось за счет энергии, освобождаемой при срабатыва­нии боевого или холостого патронов. Несмотря на достаточно высокую эффективность использования таких гранат, они, тем не менее, имели ряд недостатков:

Невозможность ведения огня из стрелкового оружия при присоеди­ненном гранатомете;

Наличие в носимом боекомплекте специальных холостых патронов;

Весьма значительный и преждевременный износ канала ствола.

Дальнейшее развитие и усовершенствование этого вида индивидуального оружия было незаслуженно предано забвению.

Вооруженные конфликты и войны 60-х годов (Вьетнам, Арабо-Израильская война) показали необходимость создания такого вида оружия, и в 1967 году был разработан, а в 1969 году принят на вооружение американской армии подствольный гранатомет М203, устанавливаемый на винтовках серии М16. В 1978 году на вооружение Советской армии был принят подствольный гранатомет ГП-25 (см. рис. 56, 57), разработанный тульскими оружейниками. Этот гранатомет находится на вооружении подразделений и частей Республики Беларусь.

40-мм подствольный гранатомет ГП-25 "Костер" (см. рис. 58) (6Г15­по перечню Главного ракетно-артиллерийского управления ГРАУ) является винтовочным (крепится на стрелковом оружии) мортирочного типа гранатометом (граната выстреливается из мортирки, размещаемой под стволом). Он предназначен для уничтожения открытой живой силы, а также живой силы, находящейся в открытых окопах, траншеях и на обратных скатах местности и является индивидуальным оружием солдата. По штату находится в каждом отделении в количестве двух единиц.

Гранатомет применяется в комплексе с 5,45-мм автоматом АК-74 (см. рис. 55), АКС-74 (за исключением АК74У). При присоединенном гранатомете автоматчик в зависимости от поставленной задачи может вести огонь как из гранатомета, так и из автомата. Для стрельбы применяются выстрелы ВОГ-25 и ВОГ-25П с осколочной гранатой (их конструктивные отличия и действия мы рассмотрим при изучении выстрела).

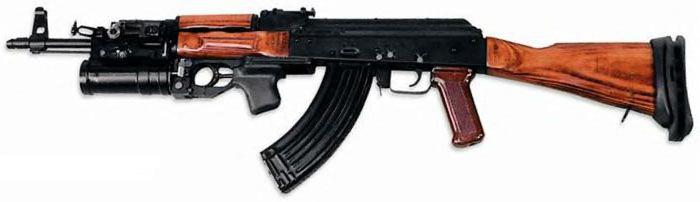

Рис. 55. Общий вид гранатомета, присоединенного к автомату АК-74

Рис. 56. 40-мм подствольный гранатомет ГП-25

Рис. 57. 40-мм подствольный гранатомет ГП-25

Рис. 58. 40-мм подствольный гранатомет ГП-25

Граната снабжена головным взрывателем мгновенного действия с самоликвидатором, срабатывающим через 14 сек после выстрела.

Стрельба может вестись прямой и непрямой (навесной траекторией) наводкой.

Рассмотрим боевые свойства гранатомета и сравним их с аналогичными иностранными образцами (см. таблицу 8):

Таблица 8

Как видно из таблицы боевых характеристик, все гранатометы имеют примерно одинаковые характеристики. Однако в дальнейшем мы с Вами рассмотрим выстрелы к ним и подготовку к стрельбе, и Вы сами убедитесь в высоких преимуществах ГП-25.

Гранатомет ГП-25 состоит из следующих основных частей (см. рис. 59): - ствол с прицельным приспособлением и кронштейном;

Казенник;

Корпус ударно-спускового механизма с рукояткой.

В комплект гранатомета входят:

Затыльник с ремнем;

Направляющий стержень возвратной пружины с защелкой;

Сумка для гранат;

Сумка для выстрелов;

Банник.

Рис. 59. 40-мм подствольный гранатомет в разобранном виде (неполная разборка)

1 - ствол с кронштейном; 2 - корпус ударно-спускового механизма с рукояткой; 3 - казенник; 4 - переводчик; 5 - ось корпуса; 6 - чека

Соединение гранатомета с автоматом осуществляется с помощью кронштейна, соединенного со стволом путем прессовой насадки, передней и задней стойками. Фиксация на автомате осуществляется защелкой, размещенной на гранатомете. (Показать порядок соединения ГП-25 с АК-74). Присоединение гранатомета, как видите, проводится просто. Если взять к примеру американский гранатомет М203, то для установки его на винтовке M16Al требуется неполная разборка винтовки.

Заряжение гранатомета ГП-25 осуществляется с дульной части ствола, то есть необходима одна операция - дослать гранату в ствол. По сравнению с гранатометом ГП-25 для заряжения американского гранатомета М203 необходимо провести три операции:

Отсоединить ствол от казенной части, продвинув его вперед (при этом происходит выбрасывание стреляной гильзы);

Вставить новый выстрел в ствол (с казенной части);

Сдвинуть ствол назад, соединив его с казенником.

А для заряжения немецкого гранатомета НК-79 проводится также три операции:

Снять ствол с защелки и откинуть его казенную часть вниз;

Вставить гранату в ствол;

Поднять казенную часть ствола вверх, поставив его на защелку.

Как видите, заряжение у иностранных образцов довольно продолжительно по времени и по количеству выполняемых операций, что может сказаться в критической ситуации боя.

В 1985 году гранатомет был модернизирован, и в 1989 году принят на вооружение подствольный гранатомет ГП-30. Его отличия от ГП-25:

Уменьшена масса на 260 г;

Прицел расположен не слева, а справа от линии прицеливания автомата, что улучшило удобство прицеливания (голова стрелка наклоняет­ся вправо к прикладу, а не влево от него, удобство перемещения при переползании (не забивается грязью);

Исключен отвес для ведения огня по неподвижным целям, так как опыт применения гранатомета показал, что данный вид огня не эффективен, так как при стрельбе по неподвижным целям не видны разрывы (следовательно, нет корректировки) и небольшой объем носимого боекомплекта.

Исходя из рассмотренных боевых свойств гранатомета ГП-25 можно сказать, что он является мощным индивидуальным оружием, имеет достаточно высокие боевые характеристики, не уступающие аналогичным ино­странным образцам, прост по устройству, превосходит иностранные образ­цы по простоте заряжения.

Подготовка к стрельбе.

Приемы стрельбы и меры безопасности при стрельбе.

В походном положении гранатомет и затыльник носятся в сумке на поясном ремне на левом боку, в боевом положении гранатомет и затыльник при соединены к автомату. Перевод гранатомета из походного положения в боевое и из боевого в походное производится по команде командира отделения ("Присоединить гранатомет", "Отсоединить гранатомет").

Рис. 60. 40-мм подствольный гранатомет в походном положении

Для перевода гранатомета из походного положения (см. рис. 60) в боевое необходимо:

взять автомат в положение "на грудь";

расстегнуть сумку с гранатометом, придерживая левой рукой сумку, правой рукой вынуть из нее ствол с кронштейном и прицелом и переложить его в левую руку, затем вынуть из сумки правой рукой корпус ударноспускового механизма с казенником;

соединить ствол гранатомета с казенником и корпусом ударно-спускового механизма;

проверить положение переводчика (он должен стоять в положении ПР);

присоединить гранатомет к автомату, для чего, придерживая правой рукой автомат за пистолетную рукоятку или за шейку приклада, левой рукой приложить гранатомет кронштейном к стволу автомата снизу так, чтобы газовая камера автомата располагалась между передней и задней опорой кронштейна, и, прижимая гранатомет к стволу автомата, продвинуть его назад до упора выступов передней опоры кронштейна в газовую камеру автомата до щелчка защелки кронштейна (см. рис. 61);

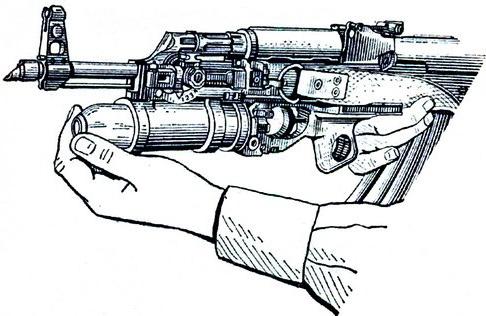

Рис. 61. Присоединение гранатомета к автомату

Продольной качкой гранатомета проверить надежность фиксации гранатомета на автомате;

Из сумки извлечь правой рукой затыльник и установить его на прикладе, закрепив ремнем;

Поставить большим пальцем левой руки целик в боевое положение и проверить, чтобы он был установлен на соответствующее деление;

Застегнуть сумку для гранатомета;

Взять автомат в прежнее положение.

Для перевода гранатомета из боевого положения в походное необходимо:

Перевести целик большим пальцем левой руки в походное положение;

Взять автомат в положение "на грудь";

Снять затыльник с приклада автомата и уложить его в сумку;

Отделить гранатомет от автомата, для чего взять правой рукой автомат за ствольную коробку снизу выше магазина и упереть большой палец в основание рамки корпуса, а левой рукой взяться за ствол гранато­мета так, чтобы указательный палец оказался на защелке кронштейна, и нажать на защелку, одновременно нажимая большим пальцем правой руки на рамку корпуса, сдвинуть гранатомет вперед и отсоединить его от авто­мата (см. рис. 62);

Отделить ствол с кронштейном от казенника и корпуса ударно­спускового механизма;

Уложить в соответствующие отделения сумки для переноски гранатомета корпус ударно-спускового механизма с казенником и ствол с крон­штейном;

Застегнуть сумку для переноски гранатомета;

Взять гранатомет в указанное положение.

Рис. 62. Отсоединение гранатомета от автомата

Для подготовки гранатомета к стрельбе необходимо:

осмотреть гранатомет в собранном виде;

перевести гранатомет из походного положения в боевое;

проверить работу частей и механизмов гранатомета;

проверить прицел.

Осмотр гранатомета в собранном виде производить в следующем порядке:

Извлечь из сумки для гранатомета ствол с кронштейном, корпус ударно-спускового механизма с казенником и затыльник с ремнем, осмот­реть и убедиться в их исправности;

Проверить, нет ли на наружных поверхностях частей гранатомета ржавчины, грязи, вмятин, царапин, забоин и других повреждений, которые могут вызвать нарушение нормальной работы механизмов (на деталях гранатомета трещины, видимые невооруженным глазом, не допускаются);

Соединить ствол с казенником и корпусом ударно-спускового механизма и проверить надежность их соединения;

Проверить исправность сумок для переноски гранатомета и боекомплекта.

Проверку работы частей и механизмов гранатомета производить в следующем порядке:

Присоединить гранатомет к автомату и про верить надежность его крепления продольным покачиванием гранатомета относительно автомата;

Вставить учебный выстрел в ствол гранатомета и проверить, нажи­мая на экстрактор, надежность фиксации выстрела в стволе, произвести эту операцию несколько раз;

Поставить переводчик в положение «ОГ»;

Несколько раз нажать на спуск до отказа, при этом курок должен

энергично ударять по казеннику, о чем свидетельствует характерный щел­чок;

Поставить поочередно переводчик в положение «ОГ» и «ПР» и убедить­ся, что он надежно фиксируется в этих положениях;

Извлечь учебный выстрел из ствола;

Снять гранатомет с автомата, поставить переводчик в положение «ОГ» и нажать на спуск, при этом курок не должен взводиться (курок блокирован);

Проверить состояние затыльника и надежность его фиксации при установке на приклад автомата.

Проверку прицела производить в следующем порядке:

Осмотреть прицел (мушка и целик не должны иметь вмятин, погнутостей и заусенцев);

Поставить поочередно прицел в положения, соответствующие различным дальностям стрельбы, предварительно нажав на стопор прицела до упора;

Проверить функционирование отвеса (он должен свободно поворачиваться на оси прицела); в случае заедания отвеса повернуть его несколько раз в крайнее положение вручную;

Поставить целик поочередно в походное и боевое положении, убедиться в четкой и надежной фиксации его в этих положениях.

Приемы стрельбы и меры безопасности при стрельбе

Стрельба из подствольного гранатомета ведется, как правило, с чередованием со стрельбой из автомата, поэтому автоматчик, вооруженный автоматом с подствольным гранатометом, всегда должен быть готов к ведению огня как из гранатомета, так и из автомата.

Стрельба из гранатомета ведется прямой наводкой (настильной и навесной траекториями) и полупрямой наводкой (навесной траекторией). При прямой наводке прицеливание осуществляется непосредственно по цели или по точке в районе цели, при стрельбе полупрямой наводкой наведение гранатомета в цель по направлению производится по цели, а требуемый угол возвышения стволу гранатомета придается по отвесу.

В зависимости от боевой обстановки (полученной задачи, характера цели, дальности до нее, характера местности) автоматчик может вести стрельбу из гранатомета из различных положений:

На дальность 100 м - лежа и лежа с упора;

На дальность 100-150 м - с колена с плеча и стоя с плеча;

На дальность 200-400 м - с колена из-под руки, сидя из-под руки и.

стоя из-под руки;

При полупрямой наводке - с колена или сидя при упоре приклада автомата в грунт.

В движении огонь из подствольного гранатомета ведется с короткой остановки.

При необходимости стрельбу из гранатомета можно вести из бронетранспортера (БМП) с места, с короткой остановки через десантные люки.

Для ведения огня автоматчик принимает удобное положение, соблю­дая меры безопасности.

В боевых условиях огневую позицию (место для стрельбы) автомат­чик занимает и оборудует по команде командира отделения или самостоя­тельно.

Огневая позиция должна обеспечивать ведение огня как из гранатомета, так и из автомата. При выборе огневой позиции проверить, чтобы в направлении стрельбы не было близко расположенных местных предметов (деревьев, кустарника, стеблей растений), за которые могла бы задеть гра­ната при полете, так как высокочувствительный головной взрыватель грана­ты срабатывает при встрече с любой преградой.

В зависимости от обстановки огневая позиция для стрельбы из гранатомета, как и место для стрельбы из автомата, выбирается в траншее, окопе, воронке от снаряда, канаве, за камнем, пнем и т. д. В населенном пункте огневая позиция может быть выбрана в окне здания, на чердаке, в фундаменте строения.

Не следует выбирать огневую позицию вблизи выделяющихся отдельных предметов, а также на гребнях возвышенностей.

При заблаговременной подготовке огневой позиции необходимо проверить возможность ведения огня в заданном секторе или направлении как из гранатомета, так и из автомата, для чего гранатомет и автомат последо­вательно наводятся в различные точки местности, где возможно появление противника. Для удобства ведения огня необходимо подготовить упор под ствол гранатомета. Жесткий упор для смягчения перекрыть дерном, сверну­той плащ-палаткой, скаткой шинели и т. п.

При обращении с гранатометом ГП-5 должны строго соблюдаться следующие меры безопасности:

во всех случаях, когда из гранатомета не ведется стрельба, гранатомет должен стоять на предохранителе (переводчик в положении ПР), снимать гранатомет с предохранителя только перед стрельбой;

Нельзя пользоваться неисправными гранатометами;

При подготовке гранатомета к стрельбе необходимо оберегать ствол от попадания в него воды, песка, грязи и других посторонних предметов;

Нельзя заряжать гранатомет при наличии в стволе посторонних предметов;

Нельзя проводить с заряженным гранатометом никаких работ, не связанных с производством выстрела;

Перед устранением возникших при стрельбе задержек гранатомет предварительно разрядить;

Разряжать гранатомет только после постановки его на предохранитель;

При разряжении ствол гранатомета направлять в сторону целей (мишеней).

Стрельба из гранатомета, если на автомат не поставлены находящи­еся в комплекте гранатомета направляющий стержень возвратной пружины с защелкой и затыльник с ремнем;

Стрельба из гранатомета при углах возвышения более 80 град;

Стрельба из гранатомета при сложенном прикладе автоматов АКС-

74 и АКМС;

Стрельба из гранатомета с присоединенным к автомату штыком (для автоматов АК74 и АКС74).

При стрельбе из гранатомета необходимо помнить, что взрыватель гранаты взводится на расстоянии от 10 до 40 м от дульного среза ствола гранатомета, поэтому на этом расстоянии не должно быть препятствий, при встрече с которыми может сработать взрыватель.

Подвергать выстрелы механическим воздействиям;

Производить какую-либо разборку или исправление выстрелов и их

элементов;

Иметь на рабочих местах или вблизи них открытые источники огня и легковоспламеняющиеся вещества, электрические оголенные провода, открытые розетки, контакты и т.п.;

Использовать для стрельбы выстрелы, имеющие зеленый налет или вмятины на капсюле КВМ-З, трещины или вмятины на взрывателе, корпусе, дне и обтекателе гранаты, а также имеющие проколы кольца из фольги, установленного внутри втулки метательного заряда;

Использовать для стрельбы выстрелы, упавшие с высоты более 3 м.

Эти выстрелы должны уничтожаться подрывом. Категорически запрещается трогать неразорвавшиеся после стрельбы гранаты. Указанные гранаты подлежат уничтожению на месте их падении с соблюдением соответствующих мер предосторожности.

При стрельбе в зимних условиях и наличии глубокого снежного покрова, не позволяющего определить место падения неразорвавшихся гранат, разрешается их не разыскивать, а подорвать сразу же после стаива­ния снега. В этих случаях сразу после окончания стрельбы установить сплошное ограждение вокруг мест падения гранат и выставить таблички с надписями, запрещающими движение в огражденной зоне.

В случае осечки повторно нажать на спуск, при повторной осечке, выждав 1 мин, извлечь выстрел из ствола и осмотреть его; при обнаружении каких-либо повреждений капсюля выстрел для стрельбы не использовать, а сдать на склад, такой выстрел подлежит уничтожению.

Порядок неполной разборки и сборки ГП-25

Разборка гранатомета может быть неполная и полная. Неполная разборка производится при текущем обслуживании (для осмотра, чистки и смазки гранатомета). Полная разборка производится при техническом об­служивании, для чистки в случаях сильного загрязнения гранатомета, нахож­дения его под дождем или в снегу и при ремонте.

Разборку и сборку гранатомета производить на столе или чистой подстилке (брезент, фанера); детали и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну деталь на другую, не допус­кать ударов о твердые предметы или одной детали о другую, не применять при разборке и сборке излишних усилий. Перед сборкой все детали, подле­жащие смазыванию, тщательно осмотреть и смазать тонким слоем смазки.

Порядок неполной разборки гранатомета

1) Отделить корпус ударно-спускового механизма с казенником и рукояткой от ствола: взяться левой рукой за ствол гранатомета, а правой - за корпус ударно-спускового механизма и, нажимая большим пальцем правой руки на замыкатель, повернуть ствол с кронштейном относительно корпуса ударно-спускового механизма на 60 град.в любую сторону, после чего разъединить их (см. рис. 63).

Рис. 63. Отделение корпуса ударно-спускового механизма с казенником и рукояткой от ствола

2) Отделить чеку: взять корпус ударно-спускового механизма в левую руку, а двумя пальцами правой руки взяться за верхнюю (изогнутую) часть чеки и подтянуть ее вверх (см. рис. 64).

Рис. 64. Отделение чеки.

3) Отделить ось корпуса и переводчик: удерживая корпус в левой руке, двумя пальцами правой руки последовательно извлечь из отверстий корпуса ось, а затем переводчик. Для удобства извлечения переводчика поставить его в положение ПР, а при извлечении его одним пальцем левой руки нажать на замыкатель.

4) Отделить казенник от корпуса ударно-спускового механизма: взяться правой рукой за корпус, а левой - за казенник и разъединить их.

Порядок сборки гранатомета после неполной разборки

1) Присоединить казенник к корпусу ударно-спускового механизма: взять в левую руку казенник, а в правую - корпус ударно-спускового механизма и соединить их так, чтобы ударник вошел в центральное отверстие казенника и совместились отверстия для оси корпуса и переводчика.

2) Вставить ось корпуса и переводчик в свои отверстия: удерживая в левой руке корпус ударно-спускового механизма, правой рукой последовательно вставить в свои отверстия ось корпуса, а затем переводчик; встав­ляя переводчик, нажать пальцем левой руки на замыкатель.

3) Присоединить чеку: удерживая корпус ударно-спускового механизма в левой руке, правой рукой поставить на место чеку так, чтобы ее концы вошли в цилиндрические пазы переводчика и оси корпуса, а пружинящий язычок своим изогнутым концом вошел в крестовидное углубление на торце переводчика.

4) Присоединить ствол к корпусу ударно-спускового механизма: взять в левую руку ствол, а в правую - корпус ударно-спускового механиз­ма с казенником и вставить казенник в ствол до упора так, чтобы сухарные выступы казенника вошли в соответствующие вырезы на торце ствола, после этого повернуть казенник относительно ствола до западания замыка­теля в соответствующий паз на стволе.

5) Поставить переводчик в положение ПР: перевести рычаг переводчика в вертикальное положение.
