Танк тигр 1. Серийное производство и доработки. Строение подвески тяжелого танка "Тигр"

, имел точно такую же компоновку, как и все остальные немецкие танки Второй мировой войны - то есть с передним расположением трансмиссии.

Машина постоянно модернизировалась, наиболее крупной явилась замена башни (после выпуска 50 танков), усовершенствована пушка (продувка канала ствола происходила без помощи компрессора, за счет энергии отката). Установка нового прицела и усиление бронирования моторного отсека. С броней тоже были неувязки (замена молибдена на вольфрам не лучшим образом сказывалась на снарядостойкости). Ближе к концу войны вносились постоянные упрощения в конструкцию, к примеру отсутствие внутренней окраски последних выпусков.

  • На изготовление одного уходило около 14 дней
  • Для производства одного танка требовалось 119, 7 тонн стали, 50 тонн уходило в "стружку", к примеру на "Пантеру" необходимо было 77,5 тонн металла

В передней части машины находилось отделение управления, в котором размещались коробка перемены передач, рычаги и педали управления танком, а также щитки контрольных приборов и радиостанция. Здесь же находились сиденья механика-водителя и стрелка-радиста.

Наиболее харатерные отличия танка Королевский тигр, разных периодов производства

В центре располагалось боевое отделение, над которым устанавливалась башня с вооружением. Слева от пушки крепилось сиденье заряжающего, справа - наводчика и командира танка. В боевом отделении размещался боекомплект, а под вращающимся полом - гидропривод поворота башни и два топливных бака.

Танкисты демонстрируют венграм мощь своего 88 мм орудия, как никак, длина ствола 6,5 метра

Немецкий танк Королевский тигр характеристики устройство , в кормовой части находилось моторное отделение, в котором располагались двигатель, радиаторы с вентиляторами и топливные баки.
Корпус «Королевского тигра», по своей форме идентичный корпусу «Пантеры», изготавливался из броневых листов толщиной 150 - 250 мм, соединенных между собой «в шип» с последующей обваркой. В передней части крыши корпуса устанавливались смотровые приборы механика-водителя и стрелка-радиста, а также люки-лазы для их посадки. Для удобства демонтажа агрегатов трансмиссии, вся передняя часть крыши корпуса (перед башней) делалась съемной.

Вид на рабочее место механика водителя и стрелка радиста танка

Кормовая часть при помощи броневых листов делилась на три отсека - в центральном размещался двигатель, в правом и левом - радиаторы и вентиляторы системы охлаждения. При преодолении водных преград радиаторные отсеки могли заливаться водой, а центральный был герметичным, и вода в него не поступала. Сверху радиаторные отсеки закрывались броневыми решетками для доступа и выброса воздуха их си¬стемы охлаждения. Над двигателем имелся откидной люк с отверстиями для доступа воздуха к воздушным фильтрам. В днище корпуса имелись лючки для доступа к торсионам подвески, а также различным краникам для слива воды, топлива и масла. В передней части, перед креслом механика-водителя размещался аварийный люк-лаз.

Министр Шпеер показывает Гитлеру боеприпасы к 88 мм пушке, на фото видна деревянная модель тигра

Фото боеприпасов к 8,8 см пушке, сравнительные размеры к танку

Танк оснащался сварной башней с диаметром погона в свету 1850 мм, изготовленной из 40 - 180 мм бронелистов, соединенных в шип типа «ласточкин хвост» с последующей обваркой. В лобовом листе имелись вырезы для установки пушки, а также отверстия для прицела и спаренного с пушкой пулемета, а в кормовой - люк для демонтажа пушки. В крыше башни имелся люк заряжающего, командирская башенка с люком командира, отверстия для вентиляторов и установки гранатомета. Как уже говорилось, первые 50 «королевских тигров» оснащались «поршевской» башней, отличавшейся от «хеншелевской» гнутым лобовым листом, выступом в левом борту для установки командирской башенки и отверстиями в бортах для выброса стреляных гильз.

Panzerkampfwagen Ticer Ausf. В (Sd. Kfz. 182) Porsche, ниже запущенный в производство с башней фирмы Henschel, установка обновленной башни началась с 51-го выпущенного танка

Вращение башни осуществлялось гидравлическим поворотным механизмом с приводом от двигателя танка, и скорость вращения зависела от числа оборотов. Так, при 2000 об/мин башня поворачивалась на 360 градусов за 19 с, а при 10ОО об/мин - за 77 с. Также был предусмотрен и дублирующий ручной привод, при работе с которым наводчику нужно было «крутануть» маховик около 700 раз, что¬бы сделать полный оборот башни.
В башне танка устанавливалась 88- мм пушка KwK 43 с длиной ствола 71 калибр (с дульным тормозом - 6595 мм). Противооткатные приспособления размещались над стволом. Пушка имела вертикальный кпиновый затвор, и оснащалась системой продувки ствола после выстрела сжатым воздухом, для чего под сиденьем наводчика устанавливался специальный воздушный компрессор.
Для наведения орудия на цель на машинах первых выпусков устанавливался бинокулярный телескопический прицел TZF 9d/1, который позже заменили на монокулярный телескопический TZF 9d.
На первых 50 «королевских тиграх» боекомплект для пушки составлял 77 выстрелов, затем его увеличили до 84. 22 выстрела размещались в кормовой нише башни, а остальные - в боевом отделении и отделении управления.

Бpoнeпpoбивaeмoсть различных типов снарядов пушки Королевского тигра начальная скорость снаряда 1000 м/с, в мм при угле встречи 0º, по данным немецких источников

Кроме пушки, «Королевский тигр» имел еще два 7,92-мм пулемета MG-34 - один спаренный с орудием, а второй, курсовой, устанавливался в лобовом листе корпуса. Курсовой пулемет оснащался телескопическим прицелом TZF 2. Кроме того, на командирской башенке имелось специальное крепление, позволявшее вести огонь из пулемета по самолетам противника. Боекомплект к пулеметам составлял 4800 патронов.
Силовая установка «Королевского тигра» была полностью заимствована с «Пантеры» - на танке устанавливался 12-цилиндровый карбюраторный двигатель Maybach HL 230Р30 мощностью 700 л.с. - такие же стояли и на «пантерах». Двигатель оснащался четырьмя карбюраторами Solex 52, подача топлива осуществлялась двумя диафрагменными насосами.

Проушины выполнены из броневого бортового листа. Серьга, крючок с предохранителем для буксировки тяжелых транспортных средств

Система охлаждения двигателя включала в себя четыре радиатора (по два с каждой стороны) емкостью 114 л и вентиляторы «Циклон». Для облегчения запуска двигателя в холодное время имелся термосифонный подогреватель, который прогревался паяльной лампой через специальное отверстие в комовом листе корпуса.

Что бы исключить повреждения вентиляционных отверстий при атаке с воздуха, на них устанавливались стальные пластины, прямоугольное отверстие работало на забор, а круглое на выдув.

Двигатель запускался при помощи стартера, а в случае его отказа - вручную или специальным устройством с приводом от автомобиля.
«Тигр» Ausf. Е. Она состояла из коробки перемены передач, главного фрикциона и механизма поворота (все в едином блоке), дисковых тормозов и карданной передачи от двигателя.

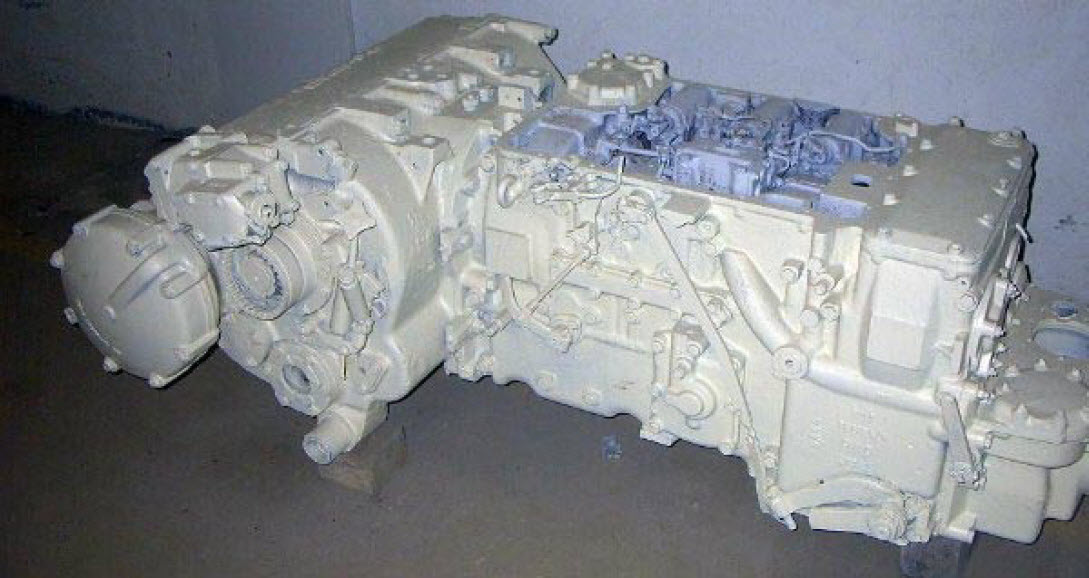

Коробка перемены передач Maybach OVLAR OG(B) 40 обеспечивала 8 передач вперед и четыре - назад. Для облегчения управления она снабжалась автоматическим гидравлическим сервоприводом. Кроме того, в отличие от коробки передач «Тигра I», новая КПП оснащалась специальным водяным радиатором для охлаждения масла.

Фото разреза танка для удобного показа условий работы танковых экипажей Королевского тигра

Электрооборудование «Королевского тигра» выполнялось по однопроводной схеме и имело напряжение 12 В. Источниками являлись генератор Bosch и два аккумулятора емкостью 150 А/ч.
Немецкий танк Королевский тигр характеристики устройство , ходовая часть (на борт) включала в себя девять сдвоенных опорных катков диаметром 800 мм с внутренней амортизацией (пять во внешнем ряду и четыре во внутреннем), ведущее колесо переднего расположения с 18 зубьями на двух съемных зубчатых венцах, и направляющего колеса диаметром 650 мм. Мелкозвенчатая гусеница состояла из 92 траков шириной 818 мм. Для перевозки по железной дороге «Королевский тигр» «переобували» на транспортные гусеницы шириной 658 мм.

Испытание защитных систем вентиляции танка "Королевский тигр", вот так он мог продержаться около 40 минут

Для внешней связи все танки оснащались радиостанцией Fu 5 с дальностью действия до 6,5 км телефоном и до 9,5 км в телеграфном режиме.
«Королевские тигры» оснащались автоматической системой пожаротушения емкостью 3 л, установленной в моторном отделении. Система срабатывала при температуре 120 градусов.

Panzerkampfwagen VI «Тигр» – тяжелый немецкий танк времен Второй мировой войны. Разработка инженеров фирмы «Хеншель» под началом Эрвина Андерса. Один из наиболее известных танков Второй мировой войны. Применялся, начиная с весны 1942 года и вплоть до капитуляции Германии. Всего выпущено 1354 машины. Официально состоял на вооружении в Германии, а также в количестве несольких штук в Венгрии.

На пути к танку «Тигр».

Развитие средств ПТО, строительство танков тяжелого бронирования и насыщение ими войск возможного противника подтолкнули германских конструкторов к продолжению конструкторских работ в направлении создания 30-тонных и более тяжелых боевых машин. В 1937 г. контракт на постройку опытного образца получила фирма «Хеншель». Как только компания в следующем году приступила к испытанию корпуса и шасси первого «Хеншель» DW1, как работу пришлось остановить.

Хеншелю велели начать проектирование куда более крупного танка: 65-тонного WK 6501, во многих аспектах представлявшего собой продукт эволюции VK 6501 с его, не выдержавшими испытания действительностью дополнительными пулеметными башнями. Фирма «Хеншель» закончила два опытных образца, но тут - на пороге 1940 г. -заказчики отказались от WK 6501, а фирма получила указание вернуться к машине 30-тонного класса, которому предстояло получить обозначение DW2.



Однако и эту программу свернули в 1941 г., чтобы обратиться к новому варианту машины такой же концепции. Свои проекты представили компаний «Даймлер-Бенц», МАН и «Порше», «Хеншель» и две последние получили заказ на постройку каждая четырех прототипов, которым предстояло называться соответственно WK 3001 (Р) и WK 3001 (Н).

В сорок первом году фирма «Хеншель» завершила проектирование VK 3001(H) весом тридцать тонн. На этапе проектирования учтен опыт создания танков DW1-2- предыдущего поколения опытных тяжелых танков. Проект предусматривал броневую защиту в 35-50 мм, бензиновый двигатель в 265 л.с., а также максимальную скорость в 35 км/ч., и подвеску «шахматного» типа.

Как явствует из названия подвески, катки последней расположены в «шахматном» порядке, для чего их монтировали на осях разных по длине. Особенностью подвески являлось то, что она хорошо амортизировала толчки и удары и способствовала плавному ходу танка. VK 3001(H) так не пошел в серию, а опытные образцы использовали для испытаний нового типа гусеницы и КПП.

Одновременно с «Хеншель» проектированием тяжелого танка занимался Ф. Порше - талантливый австрийский конструктор и изобретатель. Танк Порше получил индекс VK 3001(Р). Отличительной особенностью его машины являлась электротрансмиссия.
Пара бензиновых двигателей вращала электрогенераторы, электроэнергия которую они вырабатывали, вращала электромоторы. Ходовая из шести катков, по паре в каждой из тех тележек, плюс два поддерживающих катка.

Как все прототипы немецких тяжелых танков до этого, они вооружались KwK 40 L/43 - удлиненной версией короткой 75-мм пушки, которая устанавливалась ранее на первых Pz.Kpfw IV и отличавшейся более низкой скоростью снаряда. Позднее танк планировали оснастить 105-мм пушкой длиной в 28 калибров. Бронирование 35-50 см. В течении зимы сорок первого – сорок второго года VK 3001 прошли испытания.

В механическом отношении машина получилась довольно удачной, однако тем временем, пока шли испытания, с полей сражений в Советском Союзе стали поступать сведения о применении, по сути, такого же Pz.Kpfw IV. Защищенные лобовой броней толщиной 30 мм, Pz.Kpfw IV оказались крайне уязвимыми перед огнем новейших советских танков, с которыми столкнулись в операции «Барбаросса».

Тогда как их 75-мм пушки KwK 37, стрелявшие 6,75-кг бронебойным снарядом при скорости у дула 385 м/с, оказывались неспособными поразить 45-мм наклонную лобовую броню вражеских танков иначе как с самоубийственно близкого расстояния. 20 ноября 1941 г. опасения подтвердились- немцы получили возможность испытать новые советские Т-34 , доставшиеся войскам в более или менее пригодном к применению состоянии.

Уже через несколько дней от проектов по созданию WK3001/WK 3601 решили отказаться. Вместо этого военные потребовали испробовать все возможные средства для того, чтобы построить более тяжелый танк, обладавший куда более мощной броневой защитой и пушкой, способной пробивать 100-мм броню с расстояния в полтора километра. Это позволило бы уничтожать технику врага на дальних расстояниях, когда его вооружение оставалось бы неэффективным против танка.

В настоящее время трудно сказать, верно, ли поступили немцы, свернув программу строительства 30-тонного танка, которую в итоге реализовала фирм MAN, создав Pz.Kpfw V «Пантера» . И не следовало, ли было ее продолжить именно тогда, вместо программы строительства танка «Тигр».

Тогда же принято решение использовать вместо 75-мм, 88-мм длинноствольную пушку. Именно невозможность установки на корпус «Хеншель» башни производства «Крупп» вооруженной 8,8 cm KwK 36 поставила крест на проекте VK 3001(H).

В мае сорок первого года Гитлер поддержал концепцию тяжелого танка впоследствии воплотившуюся в танк известный как Panzerkampfwagen VI «Tiger». Главным назначением танка будущего танка считался прорыв долговременной обороны противника. Предполагалось, что в составе пехотных дивизий будут около 20 таких танков. Эти машины нужны были в качестве бронированного тарана, который обеспечит применение более легко бронированных танков. Исходя из этой концепции, был спроектирован и построен опытный танк VK 3601(H), конструкция которого была развитием VK 3001(H). Наиболее существенные изменения затронули ходовую, которая лишилась поддерживающий катков. Башня танка изготовлена концерном «Крупп», тогда как корпус – «Хеншель». Броневую защиту удалось довести до ста миллиметров, скорость хода составила сорок километров в час.

Заказ предусматривал изготовление прототипа, а также шести предсерийных машин. В течение текущего года армия должна была получить 116 машин и впоследствии еще 172.

В течении проектирования изменились требования к танковому орудию. Первоначальные планы по вооружению танка 75-мм орудием с коническим каналом стола, пошли прахом. Дефицит вольфрама, необходимого для производства бронебойных сердечников снарядов. Первый прототип танка использовали для разного рода тестов, тогда как оставшиеся четыре переоборудовали в БРЭМ.

Первые танки Pz.Kpfw. VI «Тигр».

Желание Гитлера получить неуязвимый и всесокрушающий танк, к дальнейшему увеличению веса машины и на смену VK 3601(H) пришла ее еще более тяжелая модификация VK 4501(H).

Наряду с «Хеншель» и «Крупп», Ф.Порше также получил заказ на проектирование танка своей конструкции VK 4501(Р), неофициальным названием танка было название «Тигр I». Машина должна была быть оснащена «крупповской» башней и двигателем в 400 л.с. Трансмиссия по своей конструкции значительно от таковой в VK 3001(Р) не отличалась и использовала электромоторы и генераторы. Решение спорное для Германии военного времени из-за дефицита меди. Во многом именно из-за электротрансмиссии, предпочтение отдали машине «Хеншель».

Прототип «Хеншель» был готов 17.04.42 г., через два дня обе машины «Хеншель» и «Порше» прибыли на испытания на железнодорожную станцию недалеко от ставки «Волчье Логово». На испытаниях машина от «Хеншель» показала себя немногим менее скоростной, но более маневренной, хотя при этом двигатель постоянно перегревался.

Испытания не смогли выявить явного фаворита. Гитлер после консультаций со Шпеером и секретарем министерства вооружений, приказал провести дополнительные тесты, которые были завершены в мае сорок второго года. По итогам испытаний комиссия выбрала танк от «Хешель».

Заказ «Порше» - всего на 90 танков «Тигр» - служил своего рода подстраховкой, если «Хеншель» не сумеет наладить выпуск более удачной машины в отведенный на это строк. Вскоре оказалось, что на заводе компании «Хеншель» в Касселе все идет без лишних осложнений и Порше принялся переделывать так и не законченные танки «Тигр» в САУ «Элефант» ориентированную на борьбу с танками.

Танк «Тигр» от «Хеншель» получил стандартный индекс вермахта - Pz.Kpfw VI «Тигр» и в июле сорок второго года запущен производство. С августа сорок второго года по май сорок третьего заводские цеха «Хеншель» покинули первые 258 танков «Тигр». До завершения производства в 1944 г. выпустили 1355 танков, при 1376 заказанных.


Краткое описание конструкции Pz.Kpfw VI.

Созданный всего за двенадцать месяцев, Pz.Kpfw VI представлял собой довольно громоздкую и тяжелую машину. Компоновочная схема классическая:

  • силовая установка в корме;
  • в передней части – ведущие колеса и трансмиссия.

Рабочие места для командира и заряжающего расположены в башне танка, водителя и стрелка-радиста в передней части корпуса. Корпус танка Pz.Kpfw VI «Тигр» коробчатой формы. Все бронелисты установлены вертикально. Немецкие конструкторы полностью проигнорировали все выгоды, которые предоставляет наклонное расположение бронелистов. Хотя лобовая броня в сто миллиметров и бортовая в восемьдесят два предоставляли хорошую защиту от наиболее распространенных противотанковых средств.

На первых 250 танках «Тигр» устанавливали двигатель «Майбах» HL 210 P45 (650 л.с), поздние машины оснащали 750- сильным двигателем HL 210 P45. Трансмиссия танка состояла из:

  • полуавтоматической коробки передач (8 скоростей вперед и 4 назад);
  • планетарный механизм поворота;
  • многодисковый главный фрикцион;
  • бортовые передачи

Управление танком было довольно легким, благодаря штурвалу с гидравлическим приводом.

Опорные катки танка Pz.Kpfw VI «Тигр» располагались в шахматном порядке, катки машин первых серий с обрезинкой, последние необрезинены с внутренней амортизацией, для экономии резины. Несомненным минусом такого решения была возросшая шумность хода. Поэтому скрытно сосредоточить батальон Pz.Kpfw VI было довольно сложно.

Ходовая часть «Тигра» использовала гусеницы двух типов. Так называемые «широкие» гусеницы использовались для перемещения танка своим ходом. При транспортировке железнодорожным транспортом танк на таких гусеницах не вписывался в железнодорожный габарит.

Значительная масса танка «Тигр» порождала еще одну проблему. Большинство мостов на Восточном фронте без дополнительного усиления не выдерживала их массу. В теории эту проблему должно было решать оборудование подводного хода, но свидетельств его боевого применения не существует, а впоследствии от него решено было отказаться.

По шоссе танк «Тигр» мог двигаться с вполне приличной скоростью в 45 км/час. При передвижении вне дорог тяжелый танк способен был преодолевать стенки высотой в 1,2метра и рвы шириной около 2,6 м.

Наиболее конструктивно совершенным в танке было, несомненно, вооружение танка «Тигр». В танковой башне установили пушку 8,8 cm KwK 36, созданную на базе знаменитого зенитного орудия 8,8 cm Flack 36. Танковая пушка от своего прототипа отличалась, прежде всего, дульным тормозом и электроспуском. Для снижения загазованности внутри боевого отделения орудие оборудовано системой продувки ствола.

Для прицеливания изначально применялся бинокулярный телескопический прицел, который впоследствии заменил монокулярный. Высокую эффективность танкового вооружения танка «Тигр» блестяще подтвердил знаменитый танковый ас СС Виттман, подбивший 198 танков противника.

В качестве вспомогательного вооружения выступали два пулемета MG, один спарен с пушкой, а другой в лобовом листе корпуса, в шаровой установке. На бортах башни монтировали по три дымовых мортирки. Танки «Тигр», которые использовали на Восточном фронте, поначалу оборудовали пятью мортирками для отстрела противопехотных осколочных мин.

Производство танков Тигр I.

Месяц год
1942 г. 1943 г. 1944 г.
Январь 35 93
Февраль 32 95
Март 41 86
Апрель 1 46 104
Май 50 100
Июнь 60 75
Июль 65 64
Август 8 60 6
Сентябрь 3 85
Октябрь 11 50
Ноябрь 25 60
Декабрь 3 65
Итого 78 649 623

Тактико-технические характеристики танка "Тигр"

Боевая масса, т. 56,9
Экипаж, чел. 5
Габаритные размеры, мм:
длина с пушкой вперед 8450
длина корпуса 6316
ширина 3705
высота 3000
клиренс 470
Высота линии огня, мм. 2195
Макс. скорость движения, км/ч.
по шоссе 40
по персеченной местности 20-25
Запас хода, км.
по шоссе, км. 100
по персеченной местности 60
Преодолеваемые препятсвия:
угол подъема, град. 35
высота стенки, м. 0,79
глубина брода, м. 1,2
ширина рва, м. 2,3
Длина опорной поверхности, мм. 3606
Удельное давление,кг/см 2 1,05
Удельная мощность, л.с/т. 11,4

Существовала так же командирская модификация танка «Тигр». От линейной она отличалась более мощными средствами радиосвязи. Для чего пришлось отказаться от спаренного пулемета и уменьшить боекомплект. С виду командирские танки отличались наличием второй антенны. Всего же изготовили восемьдесят четыре командирских танков «Тигр».

Оценка конструкции.

Тяжелый танк «Тигр» являлся одним из наиболее удачных танков Германии выпущенных в течении войны. По своим боевым качествам он вплоть до сорок четвертого года оставался сильнейшим танком своего класса. Появление танка «Тигр» оказало мощное влияние на развитие, как противотанковых средств, так и танков. Как немецких, так и стран антигитлеровской коалиции.

Среди несомненных достоинств этого танка - мощное бронирование и вооружение, качественная оптика, приборы связи и весьма удовлетворительная эргономика. Танк пользовался хорошей репутацией у своих экипажей, но был требователен к уровню их подготовки.

К недостаткам следует отнести, прежде всего, высокую конструктивную сложность и как следствие высокую цену.

  • Танк Pz VI "Тигр" видео
  • Видео танка Pz VI "Tiger Day 2014"
  • Tiger Tank 131 At Bovington

Panzerkampfwagen VI Ausf. H1, или «Тигр» – это первый немецкий тяжелый . Один из самых знаменитых танков Германии.

История создания

История знаменитого «Тигра» началась в 1937 году. Тогда у Вермахта не было тяжелых танков, в то время, как у французов был Char B1, а у русских – Т-35. При этом во Франции и Польше малоподвижные машины особенно были не нужны, так что требования к тяжелому танку составили весьма расплывчатые.

В 1937 году фирме «Хеншель и сын АГ» заказали разработать тяжелый 30-33-тонный танк прорыва, DW1. Главной задачей танка должна была стать поддержка пехоты в ближнем бою, так что на него решили поставить пушку с PzKpfw IV, 75-миллиметровую. Уже было готово шасси, но в 1938 неожиданно было приказано сворачивать работы и начать разрабатывать 65-тонный сверхтяжелый танк.

Вскоре создали два прототипа VK 6501, но в самом начале испытаний было приказано снова вернуться к DW1. В итоге к 1940-му был создан прототип DW2, 32-тонный, с 75-мм гаубицей. В 1941 прототип начали испытывать, и над танком прорыва стали работать еще и фирмы МАН, Даймлер-Бенц АГ и «Порше».

В ходе испытаний машине присвоили обозначение VK 3001 (Н). По форме танк был похож на PzKpfw IV, но с принципиально новой ходовой.

В 1941 танк уже собрались выпускать серийно, но на сцене возник советский Т-34, и немцы решили повременить. Проект VK 3001(H) отбросили, хотя созданные прототипы превратили в артиллерийские самоходки Рz Sfl V.

Конструкторы снова засели за чертежи, и вскоре новые проекты тяжелого танка были готовы. Фирма «Порше» предложила проект VK 3001 (Р), «Леопард», но он показался комиссии слишком сложным, так что его отклонили. Фирмам МАИ и Даймлер-Бенц АГ тоже не повезло – проекты посчитали слишком устаревшими. В итоге к марту 1942 Хеншель и сын АГ все-таки создали прототип, который соответствовал всем пожеланиям лично фюрера. На нем стояла отличная 88-мм зенитная пушка FlaK 36, которая успешно справлялась с чужими танками. В итоге проект VK 4501(H) был запущен в производство и получил имя «Тигр» Panzerkampfwagen VI Ausf. H1

Кстати, практически сразу были начаты работы по его модернизации и создании « », который появился только в 1944 году.

ТТХ Тигра 1

Общая информация

  • Классификация – тяжелый танк;
  • Боевая масса – 56 тонн;
  • Компоновочная схема – моторное отделение сзади, трансмиссия и отделение управления спереди;
  • Экипаж – 5 человек;
  • Годы разработки – 1941;
  • Годы производство – 1942-1944;
  • Годы эксплуатации – 1942-1945;
  • Всего выпущено – 1354 штуки.

Размеры

  • Длина корпуса – 6316 мм, с пушкой вперед 8450 мм;
  • Ширина корпуса – 3705 мм;
  • Высота – 2930 мм;
  • Клиренс – 470 мм.

Бронирование

  • Тип брони – катанной хромомолибденовая, поверхностно закаленная;
  • Лоб корпуса, верх – 100/8 мм/градус;
  • Борт корпуса, верх – 80 мм;
  • Корма корпуса, верх – 80/8 мм/градус;
  • Днище – 28 мм;
  • Крыша корпуса – 26 мм, к концу войны 40 мм;
  • Лоб башни – 100 мм;
  • Маска орудия – от 90 до 200 мм;
  • Борт башни – 80 мм;
  • Корма рубки – 80 мм;
  • Крыша башни – 28 мм.

Вооружение

  • Калибр и марка пушки – 88-мм KwK 36 L/56;
  • Тип пушки – нарезная;
  • Длина ствола – 56 калибров;
  • Боекомплект – от 92 до 120 в 1945 году;
  • Углы ВН: −8…+15°;
  • Углы ГН – 360 градусов;
  • Прицел – телескопический TZF 9a;
  • Пулеметы — 7,92-мм MG-34, 2 или 3 штуки;
  • Другое вооружение – противопехотная мортира S.

Подвижность

  • Тип двигателя – сначала «Майбах» HL210P30, в остальных машинах «Майбах» HL230P45 V-образный 12‑цилиндровый карбюраторный с жидкостным охлаждением;
  • Скорость по шоссе – 44 км/ч;
  • Скорость по пересеченной местности – 20-25 км/ч;
  • Запас хода по шоссе – 195 километров;
  • Запас хода по пересеченной местности – 110 километров;
  • Удельная мощность – 12,9 л.с./т;
  • Тип подвески – торсионная индивидуальная;
  • Преодолеваемый подъем – 35 градусов;
  • Преодолеваемая стенка – 0,8 метров;
  • Преодолеваемый ров – 2,3 метра;
  • Преодолеваемый брод – 1,2 метра.

Модификации

  • Pz.VI Ausf E(F) – машина для работы в тропиках, с большими воздушными фильтрами;
  • Pz.VI Ausf E с зенитным пулеметом, активно применялся на западном фронте;
  • Panzerbefehlswagen Tiger (Sd.Kfz. 267/268) – две командирские машины.

Pz.VI Ausf E(F), модель

Машины на базе танка Тигр

На базе «Тигра» было создано несколько достаточно знаменитых специальных машин:

  • Штурмтигр – тяжелая САУ с 380-мм реактивным корабельным противолодочным бомбометом, помещенным в неподвижную бронированную рубку. В Штурмтигры переделывали поврежденных Тигров – всего было создано 18 машин;
  • Бергетигр – ремонтно-эвакуационная машина, без оружия, но с краном;
  • Ladungsliger Tiger – тяжелая саперная машина, единственная в своем роде, переоборудованная из одного поврежденного тигра. Раньше его ошибочно называли «Bergetiger с краном», но на самом деле это была совершенно другая машина.

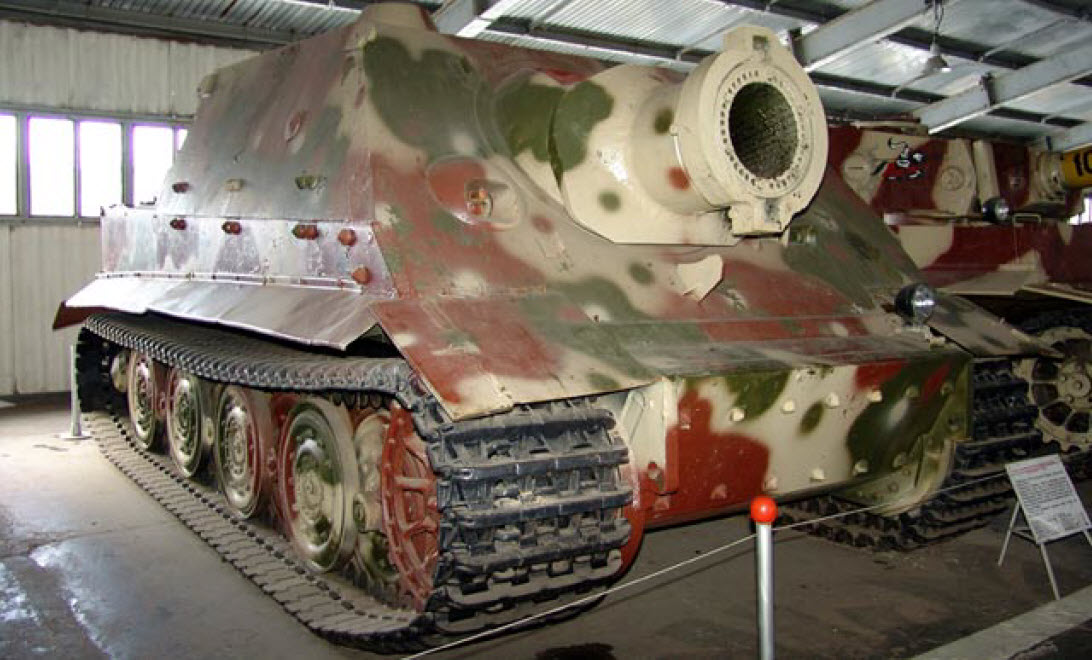

Штурмтигр в Кубинке

Боевое применение Panzerkampfwagen VI Ausf. H1

29 августа 1942 года несколько «Тигров» были выгружены в Ленинградской области на станции Мга и начали продвигаться на исходные позиции. Несколько танков были повреждены просто в ходе движения, но их быстро восстановили, и в течение месяца они несколько раз сталкивались со второй ударной армией Волховского фронта. Сначала «Тигры» часто подбивали, но позже они стали действовать успешнее, эффективно справляясь с танками врага.

Восточный фронт

Наиболее широко танки «Тигр» применялись на Восточном фронте – именно на них Гитлер делал основную ставку в кампании 1943 года. «Тигры» включили во все элитные мотострелковые дивизии и во многие другие части. Особенно массово они участвовали в операции «Цитадель», Курской битве. В ходе боев немцы потеряли несколько машин. Вообще на Восточном фронте к концу 1943 года немцы потеряли 274 Pz. VI, из которых отремонтировано было только 19 машин.

Запад

Когда союзники высадились в Нормандии, у немцев на том фронте было 102 «Тигра». Однако из-за особого рельефа и авиационной поддержки союзников танки оказались здесь не слишком эффективны. Исключением можно назвать только бой 13 июля 1944 в Виллер-Бокаже, где Михаэль Виттман уничтожил (по своим словам) 26 танков противником. Документально это, правда, не подтверждено, но в целом вражеских танков, автомашин и бронетранспортеров было повреждено и уничтожено много.

Конец войны

В ноябре 1944 у Германии было 317 «Тигров» на Восточном фронте, 84 – на Западном, и 36 в Италии. К первому марта 1945 всего осталось 322 боеспособных машины. Малое количество делало их уже не такими опасными, хотя при встрече с ним многие танкисты, в том числе советские, предпочитали по возможности отступать, так как он «навевал ужас всем своим видом» и часто был недосягаем для вражеских снарядов.

В Арденнской операции 1945 года именно на Тигров и их преемников, делало ставку немецкое командование.

Очень многие машины в конце войны были уничтожены своими же экипажами из-за того, что авиация «Союзников» разрушала мосты там, где отступал вермахт.

Танк в культуре

Танк «Тигр» достаточно широко представлен в различных играх, посвященных Второй мировой войне. Его можно встретить в онлайн-играх о танковых боях «World of Tanks» и « ».

«Тигры» также играет важную роль во многих советских и российских фильмах о Великой Отечественной войне. Правда, там под «тигры» зачастую «камуфлировалась» иная техника, нередко — более современная.

«Тигры» можно встретить и во многих зарубежных фильмах. Например в фильмах «Спасение рядового Райана», «Ярость» и т.д.

Также танк встречается в стендовом моделизме – модели есть у фирм Taigen и Heng Long, и у российской фирмы «Звезда».

Память о танке

Несмотря на популярность танка, в музеях его сохранилось не так уж много. Одна машина, способная передвигаться самостоятельно, есть в Великобритании, в Танковом музее Бовингтона. В России посмотреть на «Тигра» можно в Кубинке. Еще один танк у нас стоит в подмосковном поселке Снегири, но качество очень плохое, машина вся во вмятинах и пробоинах. В США, на Абердинском испытательном полигоне танк срезан слева, чтобы получить доступ внутрь. А в Германии, в танковом музее Мунстера выставлен танк, собранный из разных частей подбитых машин.


Тигр в Бовингтоне

Фото и видео


Bergetiger, модель
Тигр в Кубинке

Доброго времени суток! На сегодняшний день осталось не так и много сохранившихся танков семейства «Тигр». Уцелевшие и отреставрированные машины доступные для обозрения широкой публике, находятся в музеях разных стран. Их фотографии и местонахождение будут представлены ниже. Ссылки на источники информации прилагаются. Как вы увидите, уцелевших машин совсем немного, но кто знает, может, еще существуют и другие Тигры, спрятанные в закрытых частных коллекциях.

  1. Tiger I – Танковый музей в Бовингтоне, Великобритания – рабочее состояние.

Номер шасси 250112 (Алан Хэмби). Двигатель (Maybach HL 230) взят от одного из двух музейных Королевских Тигров, скорее всего, от того, который с башней Порше.

История и реставрация этого Тигра — http://www.tiger-tank.com/secure/journal.htm .

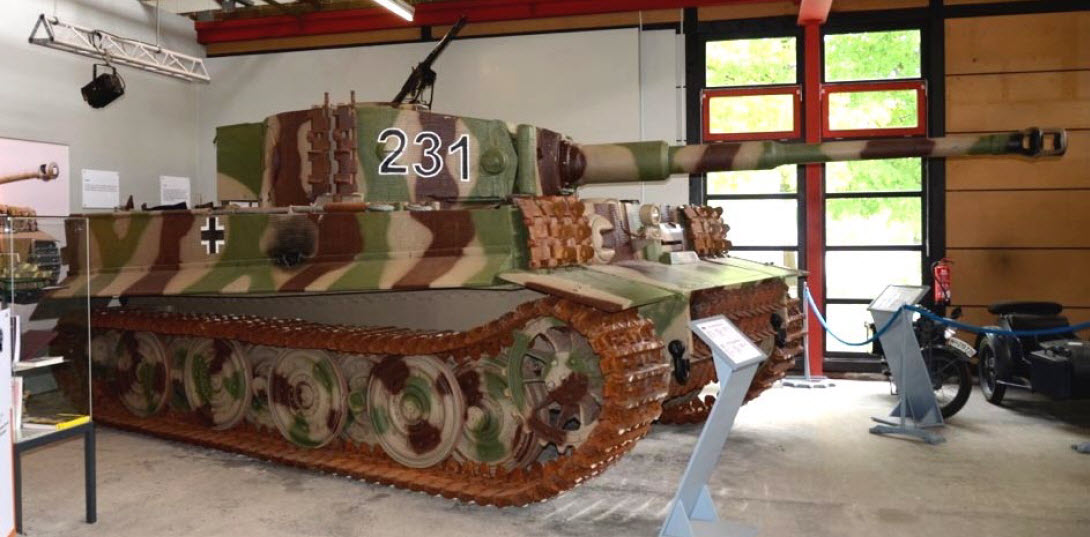

  1. Tiger I – Танковый Музей в Мюнстере, Германия.

Этот танк демонстрируется в Мюнстере с апреля 2013 года. Гражданин Hoebig, который реконструировал этот танк, был когда-то владельцем свалки Trun в Нормандии. Зная, что несколько Тигров I были разрезаны на куски на этой свалке, он, вероятно, взял все части и начал их сваривать. Некоторые детали, например как ствол и колеса пришли из Латвии (Курляндская область). Траки полная репродукция. Танк, который на данный момент состоит на 90% из оригинальных деталей, скорее всего, пуст внутри, нахватает двигателя и коробки передач.

  1. Tiger I – Вимутье, Франция.

Номер шасси неизвестен. Номер 251113 (часто путается с номером шасси) является на самом деле номером башни этого экземпляра.

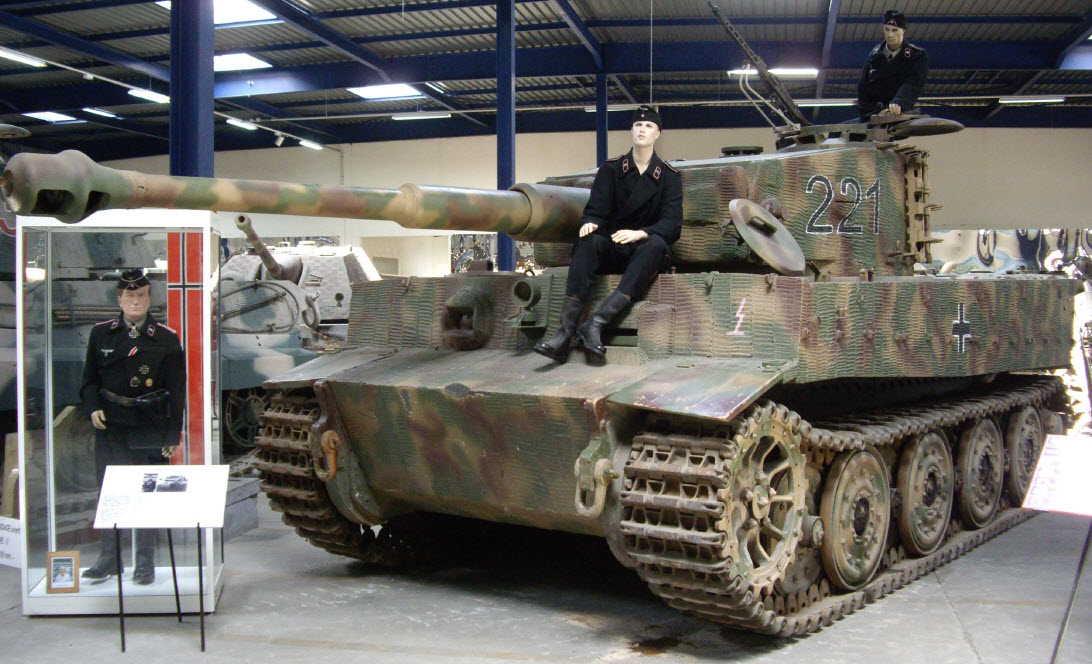

  1. Tiger I – Музей бронетехники в г.Сомюр, Франция.

Номер шасси 251114. Этот танк был взят на правах аренды из танкового музея в Мюнстере в 2003-2004 гг.

  1. Командирский Tiger I – Танковый Музей в Кубинке, Россия.

Номер шасси 250427. Этот танк как предполагается, принадлежал s. Pz. Abt. 424, и был захвачен во время отступления этого батальона в январе 1945 г. Сейчас танк окрашен и маркирован s. Pz. Abt. 505. Это командирская версия Tiger I.

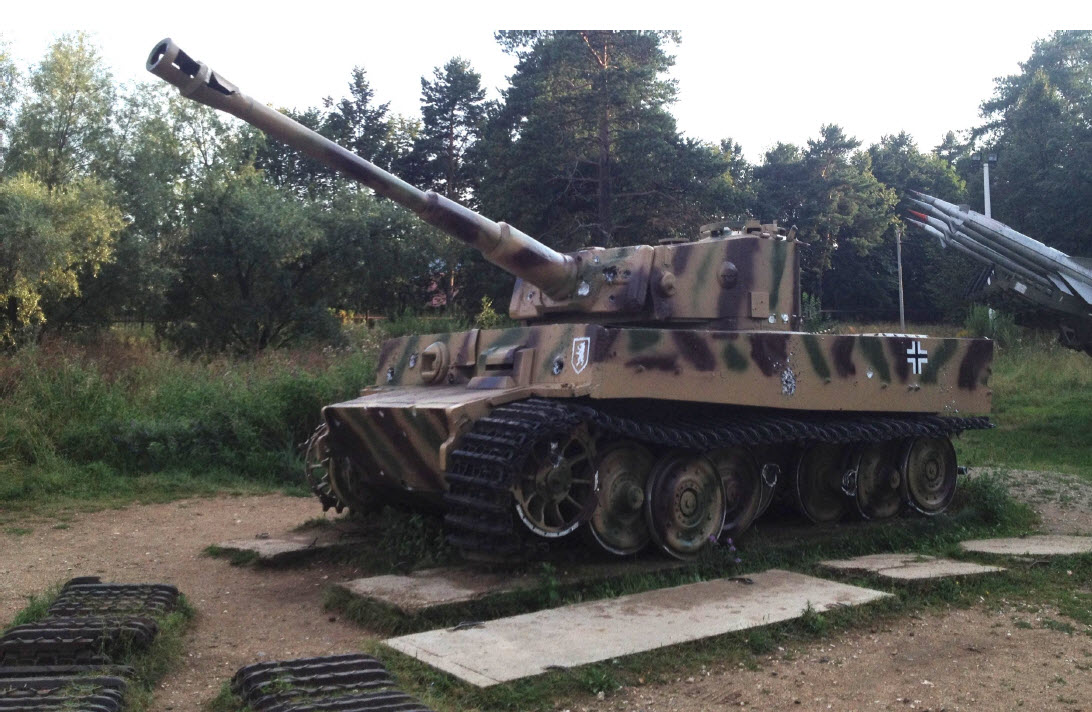

  1. Tiger I — Военно-исторический Музей, Ленино-Снегири (Россия) — очень плохое состояние.

Номер шасси 251227, сильно поврежденная машина находится на военном полигоне Нахабино, где он часто используется в качестве крепкой мишени. Этот танк был найден с несколькими Шерманами (которые демонстрируются в Ленино-Снегири) и Тигром Hull, который сейчас находится в частной коллекции в Германии. Всего был три разных Тигра на Полигоне Нахабино (третий был полностью разрушен), все три привезли из Курляндского котла, Латвия и принадлежали Schw.Pz.Abt. 510.

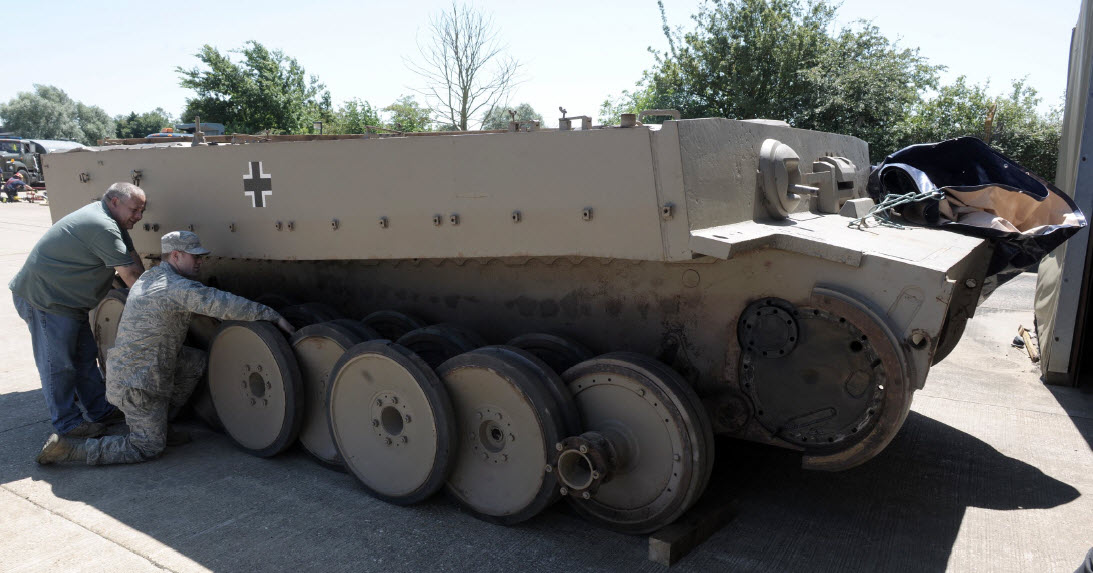

  1. Tiger I – Национальный Музей Брони и Кавалерии, Форт Беннинг, штат Джорджия (США).

Этот танк был передан на правах аренды в Германию (Sinsheim Auto + Technik Museum, Panzermuseum Munster), позже перевезен на несколько лет в коллекцию Кевина Уиткрофта, и возвращен обратно в США в июле 2012 года.

Номер шасси 250031. Принадлежит s. Pz. Abt. 504, тактический номер был 712. Он был захвачен в Тунисе в Мае 1943 г.



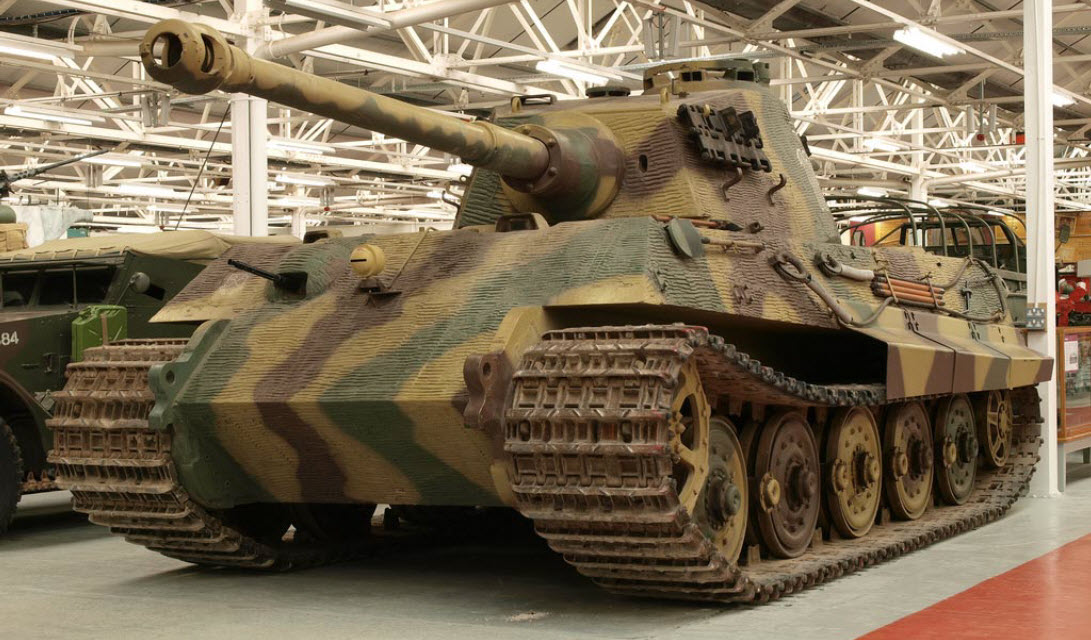

Номер шасси 280101, принадлежал s. SS-Pz. Abt. 501 с тактическим номером «121». Он был захвачен во Франции (Ла Капелле, вблизи Камбре и Бельгийской границы) в сентябре 1944 года.


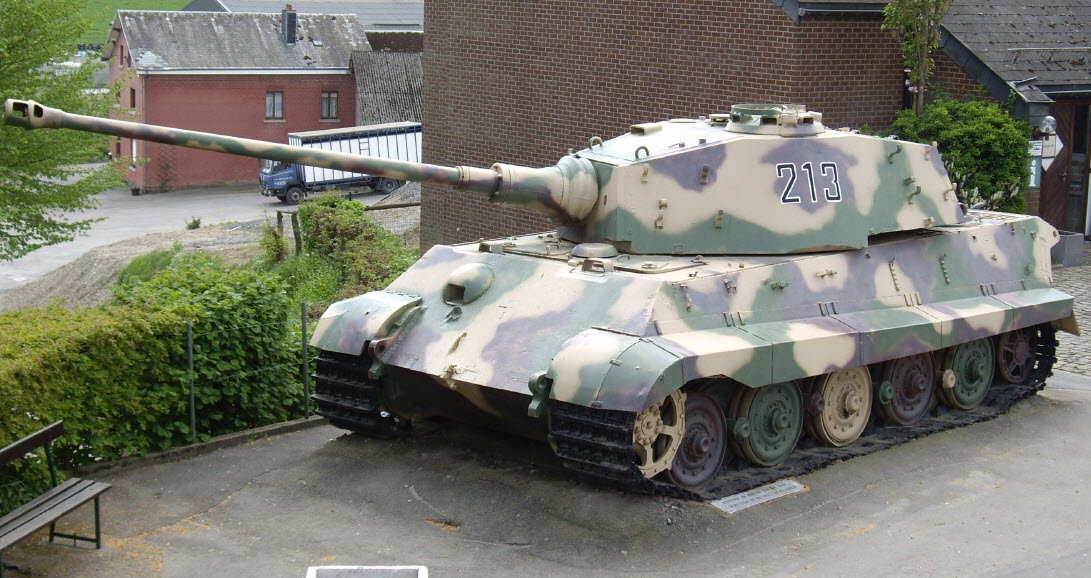

Номер шасси 280273, построен в декабре 1944 года. Танк брошен здесь 24 декабря 1944 года. Восстановлен в 1970-х. Тактический номер 213.


Номер шасси 280112. Согласно статье из журнала №54, этот танк, который теперь носит башенный номер 233, может быть танком 123, который принадлежал 1-ой роте 101 SS.s.Abt в Августе 1944. Он, возможно, был оставлен экипажем 23 августа 1944 года, в связи с возникшими проблемами с двигателем, в Brueil-en-Vexin (около Мант-ла-Жоли). Танк, по-видимому, был спасен Французской Армией в сентябре 1944 года, а затем хранился на заводе AMX в Сатори до передачи в музей, когда он был создан. Машина была нерабочей в течение нескольких месяцев из-за проблем с коробкой передач, но позднее танк был отремонтирован.

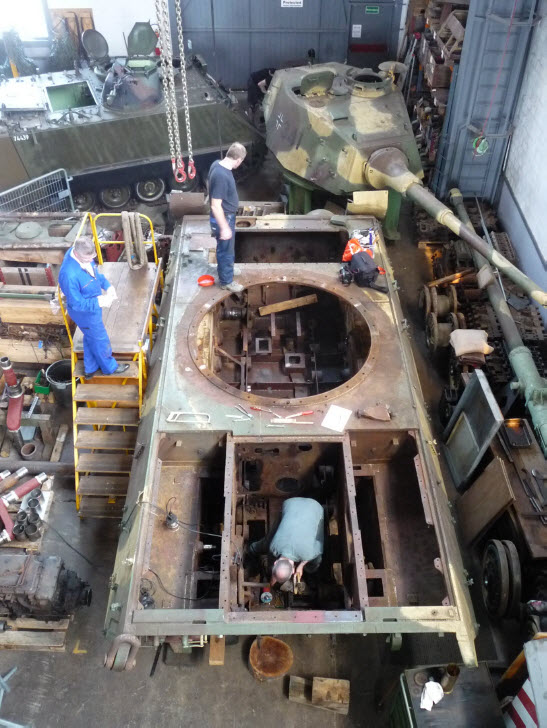

В настоящее время арендован из танкового музея в г. Тун, для приведения в рабочее состояние на 5 лет (данные из музея, начиная с июля 2007 года).

Номер шасси 280215, принадлежал к s. Pz. Abt. 506. Этот танк был отдан Францией Швейцарии после войны.


Этот танк служил вs.Pz. Abt. 501 и был захвачен Советской Армией в польской деревне Oględów в августе 1944 года. Он был вывезен Красной Армией во время войны. Правильный (оригинальный) тактический номер, нарисованный на башне – 502.


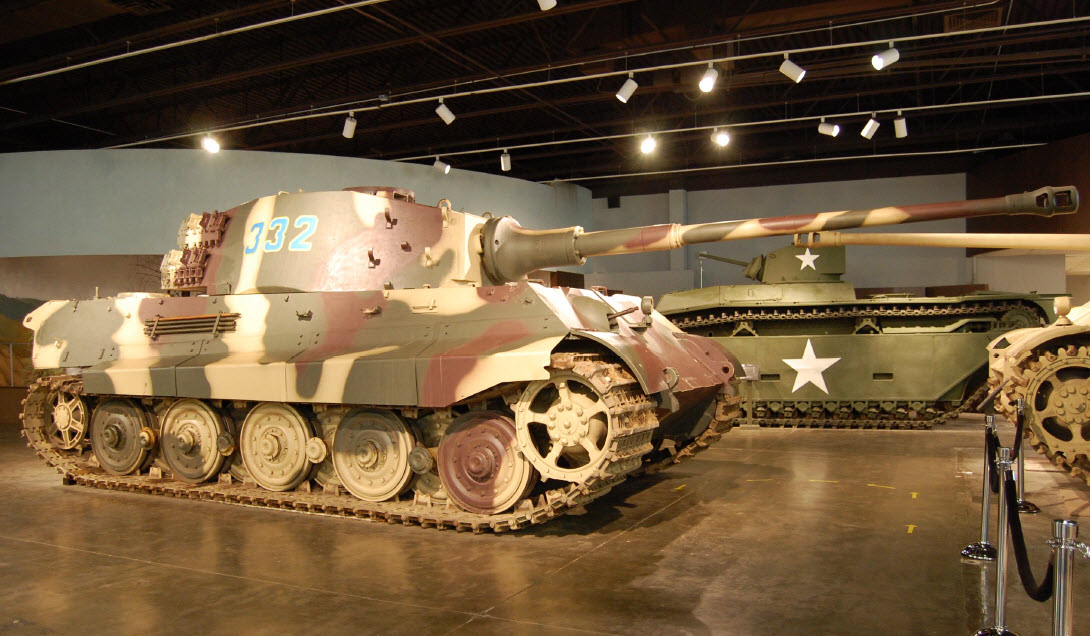

Номер шасси 280243, построен в сентябре 1944 года (Википедия). Эта машина на данный момент находится на хранении и недоступна публике.


Редкий вариант с ходовой Порше. Номер шасси 305004. Захвачен англичанами на полигонах Хеншеля в Haustenbeck, в Германии в апреле 1945 г. На нем изначально не было тактического номера.


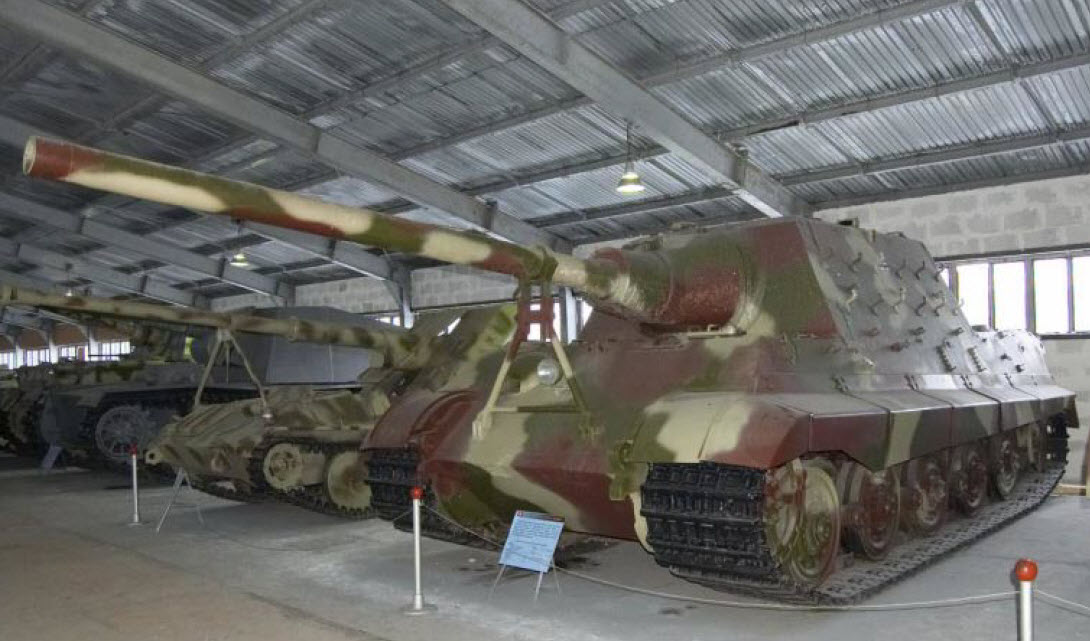

Боевая группа из s.Pz.Jg.Abt 653, оснащенная 4-мя Ягдтиграми сдалась в Амштеттене, Австия 5 мая 1945 года. Этот Ягдтигр был захвачен в отличном состоянии с комплектом боковых юбок и поздним 9 зубчатым цепным ободом. 12 крючьев на каждой стороне верхней части использовались для закрепления 6 пар траков. Машина не была покрыта циммеритом. Инструменты утеряны, но сохранился зенитный MG-42, смонтированный на задней палубе двигателя.


Этот Ягдтигр произведен в октябре 1944 г. Номер шасси 305020. Прикреплен к s.Pz.Jg.Abt 653 и имел номер 331. Машина захвачена недалеко от Нойштадт-Вайнштрассе, Германия, в марте 1945 года. Повреждения до сих пор видны на маске орудия, лобовой плите и нижней носовой броне. На машине использовалась поздняя версия 9 зубчатого ведущего колеса.


Эта машина, которая является прототипом Штурмтигра, был, скорее всего, в районе Эльбы в апреле 1945 года. Номер шасси 250043. Катки были заменены немцами во время обновления. Двигатель и внутреннее оснащение отсутствует.


Номер шасси 150072, принадлежит к s. Pz. Jäg. Abt. 654, с тактическим номером «501». Захвачен во время Курской битвы (операция Цитадель) в июле 1943 года.

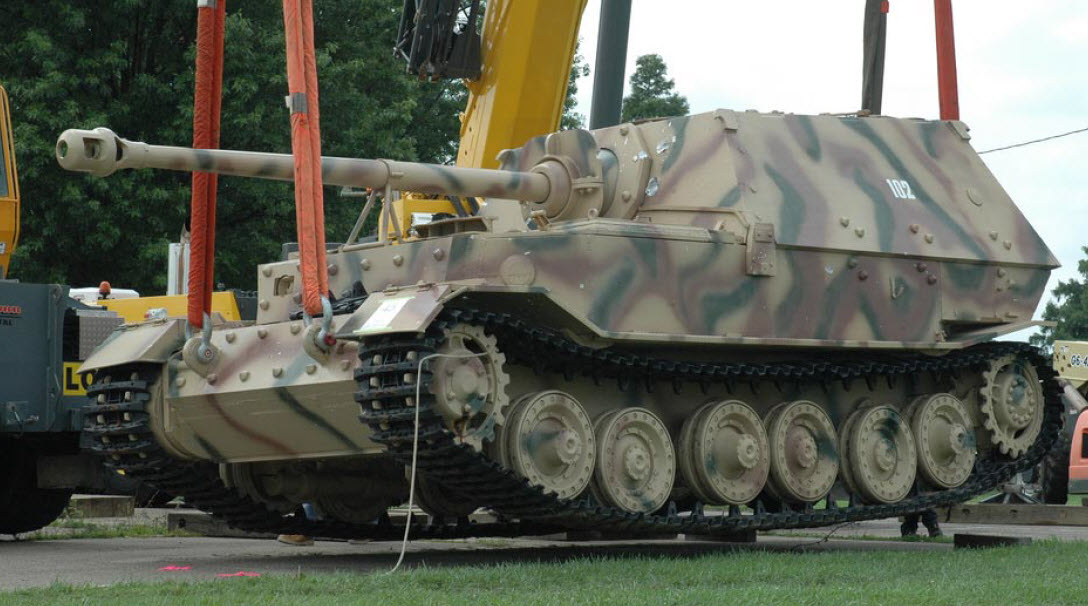

  1. САУ Элефант – Форт-Ли Музей артиллерии армии США, Виргиния, США.

Эта САУ была одной из первой партии 200 машин, переданных с испытательного полигона MD г. Абердин, в Форт-Ли Виргиния. Номер шасси 150040, принадлежал к s. Pz. Jäg. Abt. 653, с тактическим номером «102». Захвачен в Италии, в мае 1944 года. Во время Курской битвы эта САУ принадлежала s. Pz. Jäg. Abt. 654 (тактический номер «511»). В настоящее время эта машина находится на хранении и недоступна для публики.

“Aberdeen Proving Ground”, Сентябрь 2009 — https://www.flickr.com/photos/usagapg/4497115003/in/set-72157623794807980/

  1. Броневые листы башни и корпуса Tiger I — Коллекция Кевин Уиткрофт, Великобритания.

Эти части были найдены где-то в Курляндии (Латвия). Другие части Тигр I в коллекции Уиткрофт включают в себя: 3 аварийных люка, часть основного орудия, 1 основу выхлопной трубы, большуючасть брони со стороны башни, заднюю крышку палубы, крыло бокового брызговика.

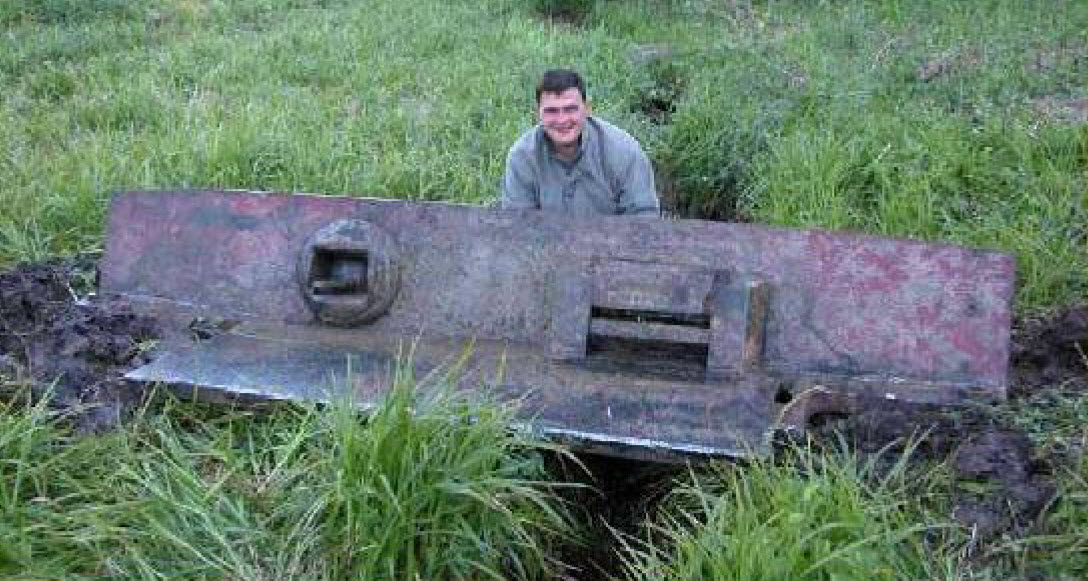

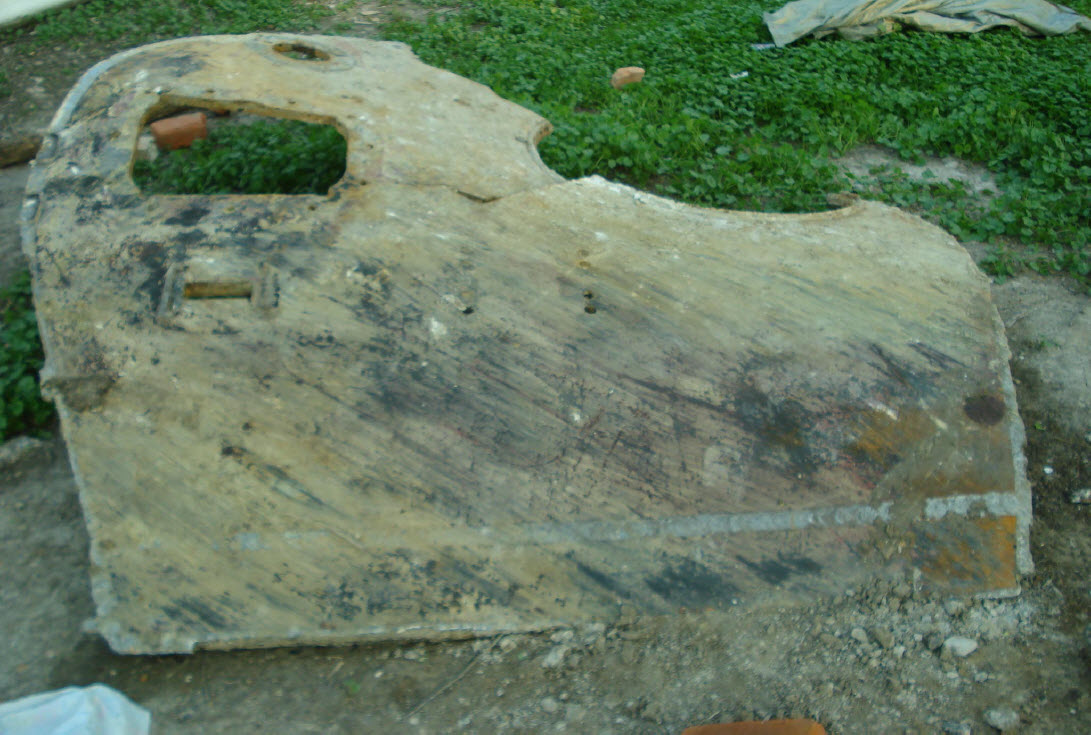

  1. Передняя панель Tiger I найденная рядом с деревушкой Кисели, недалеко от города Орска, Россия.

  1. Крышка башни Tiger I – Музей Вадим Задорожный, Архангельское, Московская область, Россия.

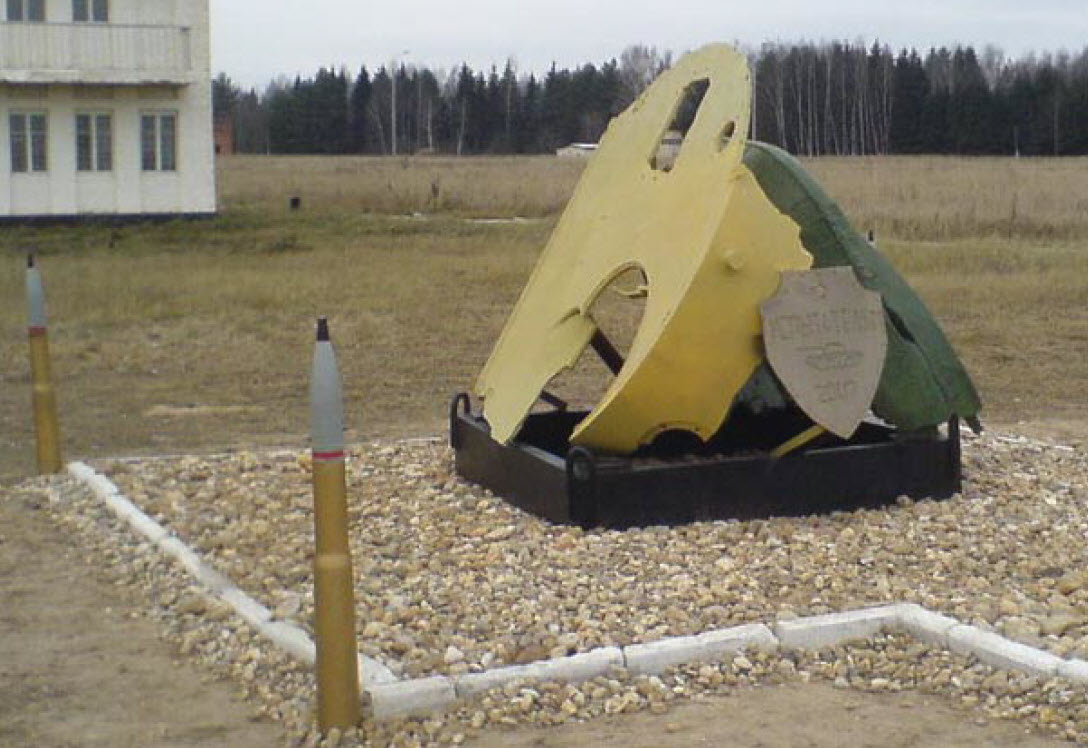

  1. Части башни раннего Tiger I – Мемориал, Стрельбище 38 НИИИ, Академия Кубинки, Россия.

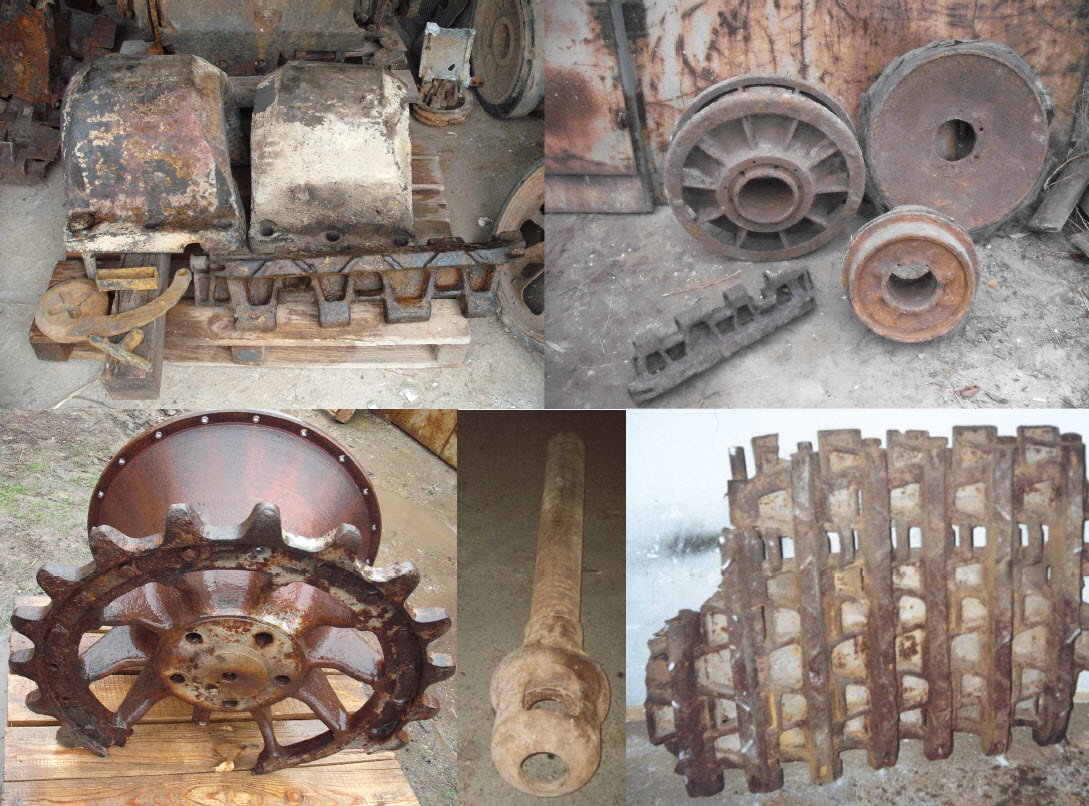

  1. Некоторые части Tiger I – местоположение неизвестно, Россия.

  1. Двигатель Королевского Тигра — Pansarmuseet, Axvall, Швеция.

Эти компоненты принадлежат Королевскому Тигру, который был куплен Швецией во Франции в 1948 году, для тестовых целей. Эти части последние останки от танка.

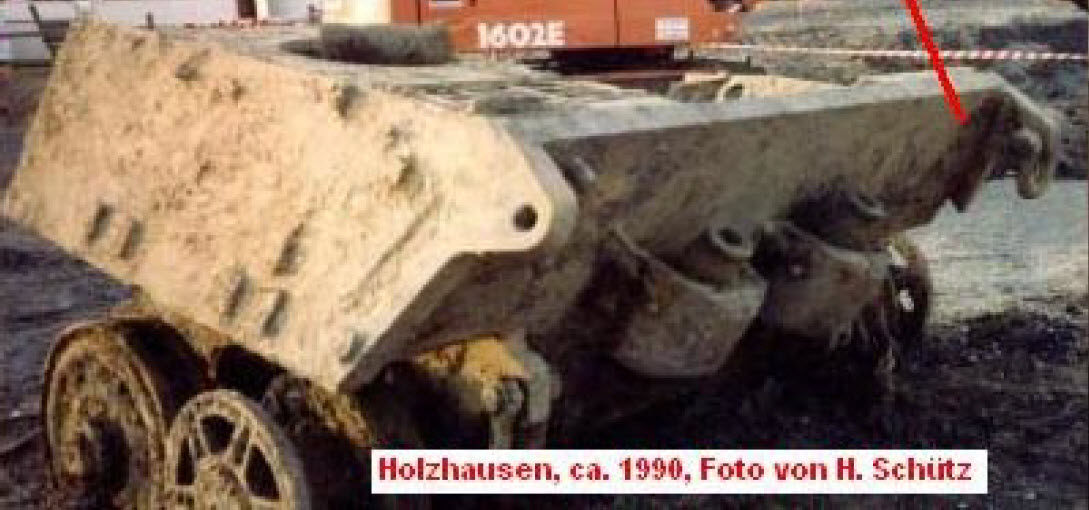

  1. Задняя палуба Королевского Тигра – Коллекция Кевина Уиткрофта, Великобритания.

Эта часть найдена в Германии в 1990-е годы.

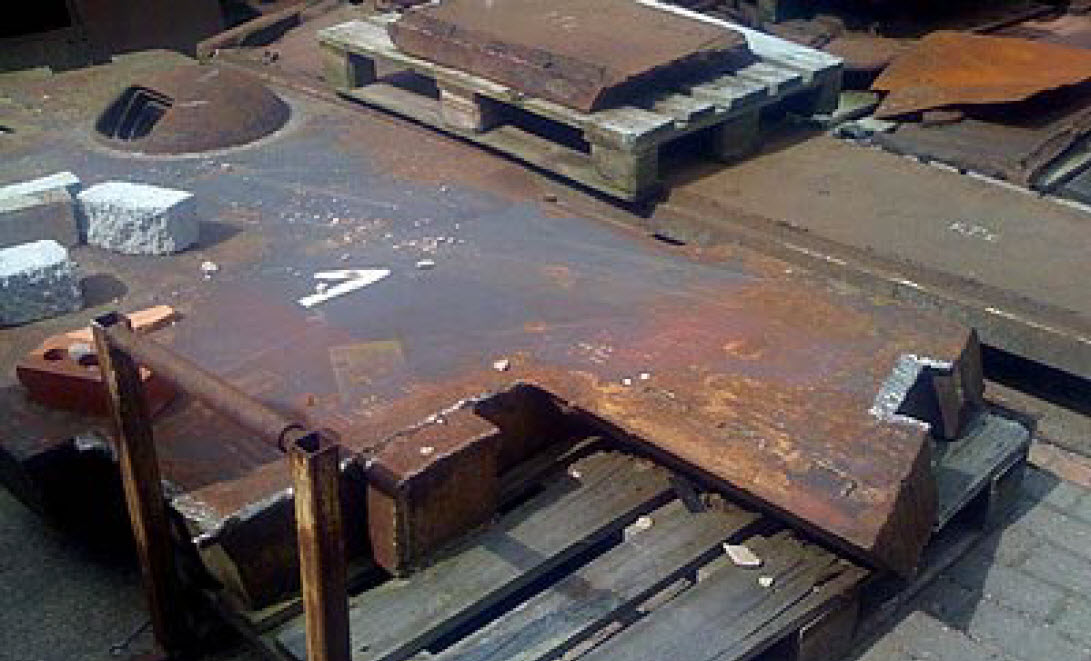

  1. Лобовая бронеплита Королевского Тигра — Коллекция Кевина Уиткрофта, Великобритания.

  1. Рулевой механизм Королевского Тигра – Музей Westwall, Пирмазенс, Грмания.

  1. Двигатель и трансмиссия Королевского Тигра – Танковый Музей в г. Сомюр, Франция.

  1. Часть башни Королевского Тигра, обнаруженная в 2001 году вблизи Мант-ла-Жоли, Франция

Этот танк от 101 SS.s.Abteilung погиб в кратере возле Фонтене-Сен-Пер 26 августа 1944 года. После войны он был взорван дилером металлолома и небольшие металлические части были погребены во время строительства дороги D913.BrunoRenoult, краевед, обнаружил и восстановил часть башни: крыша и левая сторона башни. Корпус танка (в частях) все еще находится под дорогой. Существует проект для восстановления всех частей танка и создания памятника с танком, но он сталкивается с техническими и административными трудностями.

  1. 88 мм пушка Jagdpanther/ Часть брони Kingtiger – Schweizerisches Militär museum, Full, Швейцария.

Эти части ранее были экспозицией в Танковом Музее, Thun, Швейцария

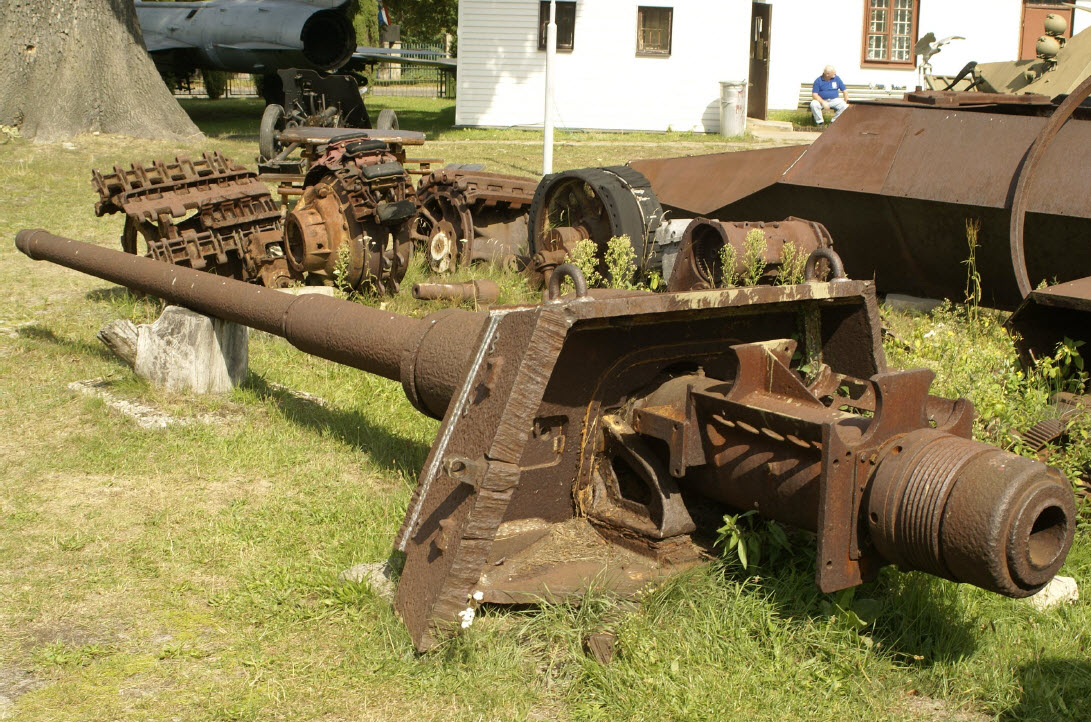

  1. Пушка и часть башни Королевского Тигра – музей им. OrłaBiałego, Skarżysko-Kamienna (Польша).

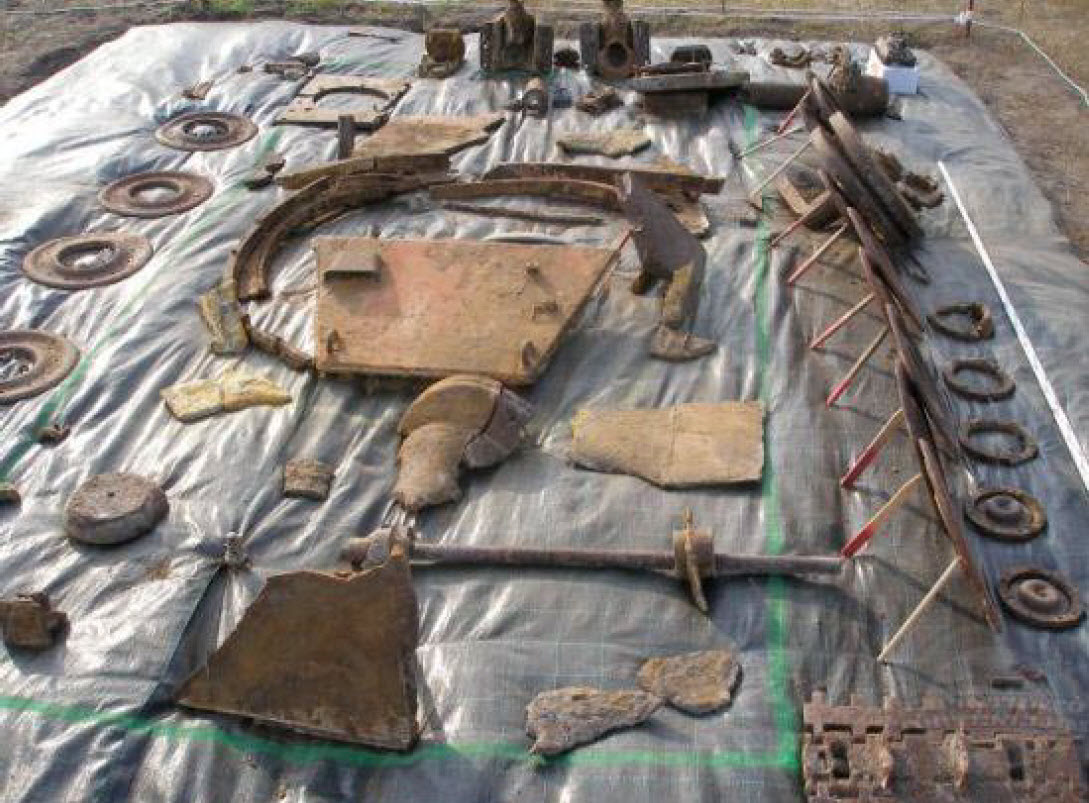

  1. Некоторые части Королевского Тигра найденные в Венгрии.

  1. 380 мм миномет Штурмтигра – Танковый Музей в Бовингтоне, Великобритания.

Немецкий тяжёлый танк времён Второй мировой войны, прототипом которого был танк VK4501 (H), созданный в 1942 году фирмой «Хеншель» под руководством Эрвина Адерса. В ведомственной сквозной классификации бронетехники нацистской Германии изначально танк получил обозначение Pz.Kpfw.VI (Sd.Kfz.181) Tiger Ausf.H1, но после принятия на вооружение одноимённого нового тяжёлого танка - PzKpfw VI Ausf. B в название добавили римскую цифру «I» для отличия от более поздней машины, которая в свою очередь именовалась как «Тигр II». Хотя в конструкцию танка вносились небольшие изменения, модификация танка была всего лишь одна. В советских документах танк «Тигр» обозначался как T-6 или T-VI.

Вместе с прототипом фирмы Хеншель командованию Рейха был показан и проект Порше, VK4501 (P), но выбор военной комиссии пал на вариант Хеншель, не смотря на то что сам Гитлер более благоволил к изделию Порше.

Впервые танки «Тигр» приняли участие в бою 29 августа 1942 года у станции Мга под Ленинградом, массированно начали эксплуатироваться начиная со сражения и взятия Харькова в феврале - марте 1943 года, применялись вермахтом и войсками СС вплоть до самого окончания Второй мировой войны.


Общее количество выпущенных машин - 1354 единицы.
Затраты на постройку одного танка «Тигр» - 800 000 рейхсмарок (в два раза дороже любого танка тех времён). Официально танк имел обозначение Pz.VIH, или полностью по-немецки Panzerkampfwagen VI «Tiger», Ausf. Н (Pz. Kpfw.VIH). Управление вооружений присваивало всем машинам вермахта вдобавок ко всему ещё и свое обозначение, в данном случае SdKfz 181 (то есть машина специального назначения). С февраля 1944 года официальное обозначение поменялось на Pz.Kpfw. «Tiger», Ausf.E (или T-VIE). В литературе, особенно зарубежной, встречается название «Тигр».

История создания

Первые работы по проектированию танка «Тигр» стартовали в 1937 году. К этому моменту на вооружении вермахта вообще не было тяжёлых танков прорыва, аналогичных по назначению советским Т-35 или французским Char B1. С другой стороны, в планируемой военной доктрине (опробованной позже в Польше и во Франции) тяжёлым малоподвижным машинам практически не было места, поэтому требования военных к такому танку были довольно расплывчаты и не ясны. Тем не менее, Эрвин Адерс, один из главных конструкторов фирмы «Хеншель» (Henschel) начал разработку 30-тонного «танка прорыва» (Durchbruchwagen). В течение 1939-1941 гг. фирма «Хеншель» создала два опытных образца, известных под обозначениями DW1 и DW2. Первый из прототипов был без башни, на второй монтировалась башня от серийного PzKpfw IV. Толщина броневой защиты прототипов не превышала 50 мм.

После вторжения Третьего рейха в СССР немецким военным стала очевидной необходимость качественного усиления танкового парка вермахта. Немецкий средний танк PzKpfw IV Ausf. E-F сильно уступал по базовым характеристикам советскому среднему танку (в немецкой классификации тех лет Mittlerschwerer - средне-тяжёлому) Т-34 обр. 1941 г. Аналога КВ-1 в танковых войсках вермахта вообще не существовало. При этом, в значительном числе боевых эпизодов, в руках грамотных советских танкистов «тридцатьчетвёрки» и КВ наглядно показали, что хорошая обзорность, отличная эргономика всё же полностью не компенсируют слабое бронирование и вооружение PzKpfw IV Ausf. E-F - с преодолением хаоса и неразберихи первого этапа войны эти машины стали представлять всё большую угрозу для вермахта. Помимо этого, по ходу войны немецким войскам всё чаще приходилось сталкиваться с заранее подготовленной обороной противника, где необходимость тяжёлого танка прорыва уже не подвергалась никакому сомнению. Решение возникших задач разделилось на два направления - модернизацию тех образцов бронетехники, которые уже существовали (PzKpfw III и PzKpfw IV) и ускоренному проектированию своего аналога советского КВ-1.

Вскоре после вторжения на Советский Союз конструкторским бюро двух известных машиностроительных фирм, «Хеншель» и «Порше», поступили тактико-технические требования на тяжёлый танк прорыва проектной массой 45 тонн. В распоряжении главы первого КБ Эрвина Адерса уже был довольно значительный багаж наработок по DW1 и DW2, тогда как возглавлявший «конкурентов» Фердинанд Порше только делал свои первые шаги в танкостроении. Показ опытных образцов было приурочено к 20 апреля 1942 года - дню рождения фюрера, времени на проработку и постройку прототипов было немного. Эрвин Адерс и сотрудники его КБ пошли по традиционному пути немецкой танкостроительной школы, выбрав для нового тяжёлого танка ту же компоновочную схему, что и у PzKpfw IV, и использовав на танке изобретение конструктора Г. Книпкампа - «шахматное» размещение опорных катков в два ряда. До того оно использовалось только на тягачах и бронетранспортёрах фирмы «Hanomag», применение его для танка было новшеством в мировом танкостроении. Таким образом была успешно решена задача повышения плавности хода, и, соответственно, и повышения точности стрельбы на ходу.

Прототип фирмы Хеншель получил обозначение VK4501 (H). Фердинанд Порше, более известный в то время новаторскими работами в области автомобилестроения (в том числе спортивного), попытался перенести свой подход в новую область. На его прототипе были использованы такие решения, как высокоэффективные продольные торсионы в системе подвески и электротрансмиссия. Однако по сравнению с прототипом фирмы «Хеншель» машина Ф. Порше была конструктивно сложнее и требовала больше дефицитных материалов, например меди (которая использовалась в генераторах, необходимых для электротрансмиссии).
Прототип доктора Ф. Порше проходил испытания под обозначением VK4501 (P). Зная об отношении к нему фюрера и ни сколько не сомневаясь в победе своего детища, Ф. Порше, не дожидаясь решения комиссии, отдал приказ о запуске в производство ходовой части под свой новый танк без испытаний, со сроком начала поставок фирмой Nibelungenwerk в июле 1942 года. Однако, при демонстрации на Куммерсдорфском полигоне был выбран танк фирмы Хеншель, из-за большей надёжности ходовой части и лучшей проходимости по пересечённой местности, а тка же - из-за меньших финансовых затрат. Башня же была взята у танка Порше, так как башни, заказанные для танка фирмы Хеншель были в процессе доработок или находились в стадии прототипов. Кроме того, под вышеуказанную боевую машину создавались башни с орудием KWK L/70 7,5 cm., калибр которого (75 мм) в 1942 году уже не удовлетворял потребностям Вермахта. В итоге данный гибрид с шасси фирмы «Хеншель и сын» и башней Порше прославился на весь мир под обозначением Pz VI «Tiger» Ausf E, а «Тигры» Порше были выпущенны в количестве 5 машин, однако из изготовленных 90 шасси было создано 89 тяжёлых штурмовых орудий, получившее имя своего «отца», Ф. Порше - «Фердинанд».

Конструкция

Управление танком происходило при помощи руля аналогичного автомобильному. Главные органы управления танком «Тигр» - рулевое колесо и педали (газ, сцепление, тормоза). Перед сиденьем справа установлен рычаг переключения передач и рычаг стояночного тормоза (слева - находился рычаг вспомогательного стояночного тормоза). За сиденьем с обеих сторон находились аварийные рычаги управления. При этом само управление было достаточно простым и не требовало особых навыков в вождении.

Броневой корпус и башня

Башня размещена примерно по центру корпуса, центр погона башни находится на 165 мм к корме от центрального перпендикуляра корпуса. Борта и корма башни сделаны из одной полосы броневой стали толщиной 82 мм. Лобовой лист башни толщиной 100 мм приварен к гнутому бортовому бронелисту. Крыша башни состоит из одного плоского бронелиста толщиной 26 мм, в передней части установленного с наклоном в 8 град, к горизонту. Крыша башни крепится к бортами сваркой. В крыше есть три отверстия, два - под верхние люки и одно для вентилятора. Крыши башен танков «Тигр» поздних выпусков имели по пять отверстий. На многих снимках видны импровизированные запорные устройства на люках, назначение этих устройств одно - защита от непрошеных гостей. На башне № 184 и всех последующих оборудовался перископ заряжающего, перископ устанавливался в правой части башни чуть впереди линии излома крыши. Фиксированное перископическое устройство защищалось стальной П-образной скобой. Между люком заряжающего и вентилятором на башнях танков позднего выпуска (начиная с башни № 324) делалось отверстие под Nahvertteidigungwaffe (мортирка для стрельбы дымовыми и осколочными гранатами на малые дальности). Чтобы освободить место под мортирку вентилятор пришлось переместить к продольной оси башни. Вентилятор закрывался бронеколпаком с горизонтальными щелями для забора воздуха. Высота башни, включая командирскую башенку, составляла 1200 мм, масса - 11,1 т. Башни производились и устанавливались на шасси на заводе фирмы Вегман в Касселе.

Корпус танка впервые в германском танкостроении имеет переменную ширину. Ширина нижней части по сути и есть ширина корпуса. Верхнюю часть пришлось расширить за счет надгусеничных спонсонов. Это делалось для размещения башни с диаметром погона 1850 мм - минимальный диаметр погона, разрешающей установить в башню орудие калибра 88 мм. Размер опорной бронеплиты пола корпуса 4820х2100 мм, толщина плиты 26 мм. Толщина бортовых бронеплит меняется: борта верхней части корпуса 80 мм, корма 80 мм, лоб?100 мм. Толщина бортов нижней части корпуса уменьшена до 63 мм, так как здесь роль дополнительной защиты исполняют опорные катки. Большинство бронелистов корпуса соединяются под прямым углом. Таким образом, почти все поверхности корпуса «Тигра» или параллельны или перпендикулярны грунту. Исключение составляют верхний и нижний лобовые бронелисты. Лобовой 100-мм бронелист, в котором оборудован курсовой пулемет и наблюдательный прибор механика-водителя почти вертикален - его наклон составляет 80 град, к линии горизонта. Верхний лобовой бронелист толщиной 63 мм установлен практически горизонтально - с углом наклона 10 град. Нижний лобовой бронелист толщиной 100 мм имеет обратный наклон в 66 град. Соединяются бронелисты методом «ласточкин хвост» («торговая марка» германских танков), при помощи сварки. Стык башни и корпуса ничем не прикрыт - одно из наиболее уязвимых мест «Тигра», которое постоянно подвергалось критике. Толщина крыши корпуса - 30 мм - контрастирует с толстой лобовой броней. Корпус танка, без башни и ходовой части весил 29 т и имел весьма внушительные размеры. По мнению многих танкистов, толщина крыши была явно недостаточной. Многие «Тигры» были потеряны только потому, что осколками снарядов клинило башню. Нa «Тиграх» поздних выпусков для защиты стыка башни и корпуса устанавливалось бронекольцо. В целом бронирование «Тигра» обеспечивало высочайший для своего времени уровень защищённости. Для того, чтобы повысить боевой дух экипажей тяжёлых танков, в учебный центр в Падерборн с Восточного фронта доставили машину обер-лейтенанта Цабеля из 1-й роты 503-го тяжелого танкового батальона. За два дня боев под Ростовом в составе боевой группы «Зандер» танк Цабеля получил 227 прямых попаданий 14,5-мм пуль противотанковых ружей, 14 попаданий снарядами калибра 45 и 57 мм и 11 попаданий снарядами калибра 76,2 мм. Выдержав такое количество попаданий, танк сумел своим ходом совершить 60-км марш в тыл на ремонт. Качество брони высоко оценили англичане, изучавшие трофейный «Тигр». По мнению британских экспертов эквивалентная по снарядостойкости английская броня будет толще брони «Тигра» на 10-20 мм.

С августа 1943 г. внешние вертикальные поверхности корпуса и башни танка стали покрывать составом «циммерит» (Zimmerit), затрудняющим примагничивание к корпусу магнитных мин. От антимагнитного покрытия отказались осенью 1944 года.

Двигатель и трансмиссия

Maybach HL 230P45 - V-образный 12-цилиндровый карбюраторный двигатель с водяным охлаждением (HL 230 являлся развитием HL 210, которым были оборудованы первые 250 танков «Тигр»). Двигатель имеет рабочий объём 23 095 см3 (1925 см3 на цилиндр).

Двигатели «Майбах» HL210P45 и HL230P45 имели по четыре карбюратора «Солекс» 52 FF J и D, a HL230P30 - один карбюратор «Бош» PZ 12. Максимальная мощность 700 л. с. (515 кВт) при 3000 об/мин. Максимальный крутящий момент 1850 Н·м при 2100 об/мин. Топливные баки - 534 литра. Запаса топлива хватало на 100-110 км по пересечённой местности.

Картер и блок цилиндров сделаны из серого литейного чугуна. Головки цилиндров произведены из чугуна. Двигатель весит 1200 кг и имеет линейные размеры 1000х1190х1310 мм. Двигателю требовалось 28 литров масла. Топливо - этилированный бензин OZ 74, октановое число 74. В топливные баки были рассчитаны 530 литров горючего.

В маслосистеме применялось масло марки Motorenol der Wermacht. Для замены нужно 32 л масла, но двигатель вмещал 42 л масла. Масляный насос приводится от основного двигателя. В состав маслосистемы входит резервуар ёмкостью 28 л. Мощность от двигателя к коробке передач передается валом, состоящим из двух частей. Примерно 5 л. с. отбирается на привод разворота башни. Моторное отделение оснащено автоматической системой пожаротушения: если температура воздуха в моторном отделении превышает 120 град. С термические датчики автоматически включают огнетушители, размещённые в районе топливных насосов и карбюраторов. При срабатывании системы пожаротушения на приборной доске механика-водителя загорается аварийная лампочка. В башне хранится ручной огнетушитель, который можно применять как аварийное средство борьбы с пожаром в моторном отделении.

Охлаждение двигателя - водяной радиатор вместимостью 120 литров и четыре вентилятора. Смазка двигателей вентиляторов - 7 литров масла.

Коробка передач «Майбах-Олвар» с восемью передачами переднего хода и четырьмя - заднего. Привод управления - гидравлический (ёмкость - 30 литров масла), полуавтоматический.

Ходовая часть

Подвеска - индивидуальная торсионная, «шахматное» размещение катков в четыре ряда, восемь на борт конструкции Г. Книпкампа. Катки - большого диаметра, без поддерживающих роликов. Ведущее колесо размещено спереди.

Ленивец диаметром 600 мм связан с механизмом регулирования натяжения гусеницы. Ведущее колесо диаметром 840 мм размещено в передней части корпуса. Опорные катки имеют независимую торсионную подвеску, торсионы размещены поперек корпуса танка. Опорные катки второго, четвёртого, шестого и восьмого узлов подвески - внутренний ряд. Длина торсиона 1960 мм, диаметр 58 мм. Торсион фиксируется восьмигранным наконечником в стенке противоположного опорному катку борта корпуса. Опорные катки левого борта смещены вперед относительно опорных катков правого борта. Ведущее колесо раннего типа, опорные катки с резиновыми бандажами. Траки - Kgs-63/725/130. На танке «Тигр» применяются два типа гусениц. Транспортные гусеницы набраны из траков K.gs-63/520/l30, 520 - ширина трака в мм, 130 - расстояние между пальцами соседних траков. Боевые гусеницы - из траков Kgs-63/725/130, 725 - ширина трака в мм. Гусеница набрана из 96 траков. Между собой траки соединены пальцами длиной 716 мм и диаметром 28 мм. На поздних модификациях монтировались катки с внутренней амортизацией, в меньшем количестве.

Средства наблюдения

Стационарный оптический прицел устанавливался слева от орудия. Изначально «Тигры» оборудовались бинокулярными прицелами TZF-9b фирмы Цейсс, с апреля 1944 г. - монокулярными прицелами TZF-9c. Прицел TZF-9b имел постоянное 2,5-кратное увеличение, поле зрения 23 град. Увеличение прицела TZF-9c менялось в диапазоне от 2,5х до 5х. Шкала прицела градуировалась в диапазоне от 100 м до 4000 м в гектометрах (от 0 до 40) для пушки и от нуля до 1200 м для пулемета. Прицельная марка перемещалась вращением небольшого штурвальчика.

Средства связи

Рядом с сиденьем стрелка - радиста оборудованы блоки радиостанции FuG-5. Радиооборудование включает в себя передатчик S.c. 10 мощностью 10 Вт и приёмник Ukw.E.e. Диапазон работы радиостанции - от 27,2 до 33,3 МГц. Радиостанция обеспечивает устойчивую двустороннюю связь в радиусе до 6,4 км в телефонном режиме и до 9,4 км в режиме азбуки Морзе. Радиостанция запитана от 12-вольтовой аккумуляторной батареи, собранной в коробе размером 312 х 197х176 мм. Короб для аккумулятора оборудован на одной раме с приёмником и передатчиком. Радиостанция комплектуется стандартной 2-метровой штыревой антенной StbAt 2m. Антенный ввод размещён в правом заднем углу крыши боевого отделения.

Все члены экипажа имеют ларингофоны и головные телефоны, подключенные к танковому переговорному устройству (ТПУ). В бою внутренняя переговорная система оказалась очень уязвимой, поэтому в некоторых подразделениях экспериментировали с установкой на танках световой сигнальной системы, которая разрешала командиру подавать механику-водителю простые команды при выходе из строя интеркома.

Вооружение

Основное вооружение «Тигра» - пушка 8,8 cm KwK 36, танковый вариант зенитной пушки Flak 18/36. Ствол пушки был оборудован двухкамерным дульным тормозом, помимо этого по сравнению с зенитным орудием изменилась конструкция рекуператора. На пушке был оборудован полуавтоматический вертикальный клиновой замок. Рычаг замка размещался на правой стороне казенника. Орудие 8,8 cm KwK 36 L/56 в сборе с маской. Справа и слева от казенной части установлены цилиндры накатника и откатчика. Воспламенение заряда - электрическое (электрозапал). Кнопка электрозапала размещена на штурвальчике механизма вертикального наведения пушки. Предохранительные устройства пушки аналогичны применяемым на орудии танка Т-IV (Pz.Kpfw. IV). Баллистические характеристики идентичны зенитным пушкам Flak 18/36/37, имеющим ту же длину ствола L/56.

Для стрельбы использовались унитарные патроны с гильзой 88х570R от зенитных пушек 8,8 cm Flak (индекс гильзы 6347St.), у которой ударная капсюльная втулка заменена на электрозапальную. В связи с этим боеприпасы от зениток не могли напрямую эксплуатироваться в танковой пушке, и наоборот.

Длина орудия oт среза дульного тормоза до среза казенной части - 5316 мм. Ствол орудия выступал за габариты корпуса в случае установки башни на 12 ч на 2128 мм. Длина ствола 4930 мм (56 калибров), длина нарезной части ствола - 4093 мм. Закрутка нарезов - правая. Всего в стволе 32 нареза шириной 3,6 мм и глубиной 5,04 мм. К казенной части монтировался латунный желоб, прикрытый брезентом; в желоб падала после открытия замка стреляная гильза. Из желоба гильза скользила в короб, также выполненный из латуни. В коробе одновременно могло размещаться не более шести стреляных гильз, поэтому в бою заряжающему часто приходилось отвлекаться на очистку короба от гильз. Сначала заряжающий просто выбрасывал гильзы наружу через лючок в стенке башни, но начиная с 46-й башни правый лючок заменили аварийным люком. Гильзы приходилось выбрасывать через верхний прямоугольный люк. На желобе был закреплен индикатор хода ствола при нормальной откате, нормальная длина отката ствола после выстрела составляла 580 мм. Первоначально орудие балансировалось с помощью работающей на сжатие пружины, закреплённой на орудии и на правой стороне внутренней стенке передней части башни (ниже смотрового отверстия заряжающего). На танках поздних выпусков балансир перенесли в левую часть башни за сиденье командира. Теперь балансир связывал казенник пушки и полик башни. Накатники и откатник крепились к цапфам орудия. На зенитной пушке Flak-18/36 откатник и накатник размещались в вертикальной плоскости, на танковом варианте зенитки - в горизонтальной, накатник слева, откатник - справа.

Спаренный пулемет MG-34 устанавливался справа от пушки. Пулемет, как следует из названия «спаренный», наводился вместе с пушкой, стрельбу из него вел наводчик нажатием на педаль правой ногой. До 1943 г. монтировались стандартные пулеметы KwMG-34, позже - KwMG-34/40, KwMG-34/S и KwMG-34/41. Пулемет KwMG-34 пользовался заслуженной популярностью за свою простоту, но вместе с тем для танкового пулемета он обладал недостаточной скорострельностью, кроме того часто случались задержки при стрельбе. Танкисты постоянно жаловались на эти «усовершенствованные» танковые пулеметы. Возврат к пехотным MG-34 и MG-42, впрочем, дал нулевой результат с точки зрения повышения эффективности.

Модификации

-Pz.VI Ausf E(F) (тропический вариант).

Дополнительно был оснащён воздушными фильтрами «Feifel» большего объёма.

-Pz.VI Ausf E (с зенитным пулемётом MG 42).

Применялся на Западном фронте.

-Panzerbefehlswagen Tiger (Sd.Kfz. 267/268).

В 1942 г. был создан командирский вариант тяжелого танка «Тигр». 48 линейных танков постройки начало 1943 г. были переделаны на заводе фирмы Хеншель в командирские танки Panzerbefehlswagen Tiger Ausf. Н1 (Sd.Kfz. 267/ 268). Машина Sd.Kfz. 267 предназначалась для эксплуатации на уровне штаба полка, она оборудовалась радиостанцией FuG-8. Танк Sd.Kfz. 268 предназначался для командира батальона, на нём монтировалась радиостанция FuG-7.

Машины на базе «Тигра I»

-38 cm RW61 auf Sturmmоrser Tiger, Sturmpanzer VI, «Штурмтигр»

Тяжёлая САУ, оснащённая расположенным в неподвижной бронированной рубке переделанным 380-мм реактивным корабельным противолодочным бомбомётом, не принятым на вооружение кригсмарине. «Штурмтигры» переделывались из повреждённых в боях линейных «Тигров», всего переделанно 18 машин.

Бронированная ремонтно-эвакуационная машина, без вооружения, но оборудованная эвакуационным краном.

Один танк «Тигр» 1943 г. постройки после тяжёлых повреждений, полученных в боях под Анцио в Италии, силами техников из 508-го тяжелого танкового батальона был переделан в тяжелую саперную машину. Развернутая на 180 град, башня фиксировалась болтами, орудие снято. Проем в лобовой части башни был заделан стальным листом, который крепился к башне шестью большими болтами. В центре листа была прорезана амбразура для пулемета MG-34. На крыше башни устанавливалась лебедка и кран грузоподъёмностью 10 т. Машина эксплкатровалась для проделывания проходов в минных полях. Она получила наименование Ladungsliger Tiger. В конце апреля или в начале мая 1944 г. Ladungsliger Tiger был потерян. Англичане в свое время ошибочно назвали этот уникальный экземпляр «Bergetiger с краном», а затем эта ошибка распространилась по многочисленным изданиям, посвященным танку «Тигр». Bergepanzer Tiger Три танка «Тигр» из 509-го тяжелого танкового батальона в полевых условиях переделали в 1944 г. в эвакуационные машины. В ноябре 1944 г. их передали в 501-й танковый батальон. Эти три танка стали единственными Bergepanzer’aми на шасси «Тигра». В ряде изданий приводится название Sd.Kfz. 185, которое на самом деле никакого отношения к полевой модификации не имеет. Обозначение Sd.Kfz. 185 было присвоено тяжелому истребителю танков Jagdtiger, вооружённому пушкой 88 mm KwK-43 L/71, который никогда не был построен. Создавался также ещё один тяжёлый истребитель танков на базе «Тигра» - Sd.Kfz. 186. Данный проект также не нашёл завершения в виде серийного выпуска.

ТТХ

Классификация: тяжёлый танк
-Боевая масса, т: 56
-Компоновочная схема: Отделения управления и трансмиссионное спереди, моторное сзади
-Экипаж, чел.: 5

Размеры

Длина корпуса, мм: 6316
-Длина с пушкой вперёд, мм: 8450
-Ширина корпуса, мм: 3705
-Высота, мм: 2930
-Клиренс, мм: 470

Бронирование

Тип брони: хромомолибденовая катаная поверхностно закалённая-Лоб корпуса (верх), мм/град.: 100 / 8 град
-Лоб корпуса (середина), мм/град.: 63 / 10 град
-Лоб корпуса (низ), мм/град.: 100 / 21 град - 80 / 65 град
-Борт корпуса (верх), мм/град.: 80 / 0 град
-Борт корпуса (низ), мм/град.: 63 / 0 град
-Корма корпуса (верх), мм/град.: 80 / 8 град
-Корма корпуса (низ), мм/град.: 80 / 48 град
-Днище, мм: 28
-Крыша корпуса, мм: 26 (40 мм с февраля 1944 г.)
-Лоб башни, мм/град.: 100 / 0 град
-Маска орудия, мм/град.: Варьируется от 90 мм до 200 мм в районе орудия.
-Борт башни, мм/град.: 80 / 0 град
-Корма башни, мм/град.: 80 / 0 град
-Крыша башни, мм: 28 (40мм с февраля 1944г)

Вооружение

Калибр и марка пушки: 88-мм KwK 36 L/56
-Тип пушки: нарезная
-Длина ствола, калибров: 56
-Боекомплект пушки: 92-94 (примерно 120 с 1945 г.)
-Углы ВН, град.: ?8…+15 град
-Углы ГН, град.: 360 (гидропривод)
-Прицелы: телескопический TZF 9a
-Пулемёты: 2-3 х 7,92-мм MG-34
-Другое вооружение: противопехотная мортира типа «S» (принцип действия - мина выстреливалась на высоту 5-7 метров и разрывалась, поражая осколками пехоту противника, пытающуюся в ближнем бою уничтожить танк)

Подвижность

Тип двигателя: первые 250 машин «Майбах» HL210P30; на остальных «Майбах» HL230P45 V-образный 12?цилиндровый карбюраторный жидкостного охлаждения
-Скорость по шоссе, км/ч: 44 (38 с ограничителем оборотов в 2500)
-Скорость по пересечённой местности, км/ч: 20-25
-Запас хода по шоссе, км: 195 (В зависимости от условий использования. В среднем, при передвижении танка, как по шоссе, так и вне дороги, расход топлива составлял 8-10 л на 1 км пробега.)
-Запас хода по пересечённой местности, км: 110
-Удельная мощность, л. с./т: 12,9 (у первых 250 - 11,9 л. с./т)
-Тип подвески: индивидуальная торсионная
-Удельное давление на грунт, кг/см2: 1,03
-Преодолеваемый подъём, град.: 35 град
-Преодолеваемая стенка, м: 0,8
-Преодолеваемый ров, м: 2,3
-Преодолеваемый брод, м: 1,2
