50 лет назад, 2 августа 1962 года, впервые поднялся в воздух первый опытный образец многоцелевого вертолета Ми-8. Ми-8 (по натовской классификации Hip) – советский и российский многоцелевой вертолет, созданный ОКБ М.Л.Миля в начале 60-х годов прошлого века. В настоящее время является самым массовым двухдвигательным вертолетом в мире , а также входит в число наиболее массовых вертолетов в истории авиации. Широко применяется для решения большого количества гражданских и военных задач.

На вооружении советских ВВС вертолет находился с 1967 года и показал себя настолько удачным видом техники, что закупки его для российских ВВС продолжаются и по сей день. При этом вертолет Ми-8 эксплуатируется более чем в 50 странах мира , включая такие государства как Китай, Индия и Иран.

За свою полувековую историю серийного выпуска и конструкторских работ по усовершенствованию данного вертолета советскими и российскими конструкторами было создано порядка 130 различных модификаций, выпущено более 13.000 машин данного типа. На сегодняшний день это вертолеты Ми-8МТВ-1, МТВ-2, МТВ-5, Ми-8АМТШ, Ми-171, Ми-172.

В 2012 году Ми-8 это не просто юбиляр – это первоклассный многофункциональный вертолет, который на сегодняшний день является одним из наиболее успешных продуктов отечественного вертолетостроения. Даже спустя 50 лет машина востребована по всему миру и приобретается даже государствами членами НАТО. С 2006 по 2008 годы в Чехию и Хорватию было поставлено 26 военно-транспортных вертолетов Ми-171Ш.

На сегодняшний день заводы по производству Ми-8/17 ОАО «Улан-Удэнский авиационный завод» и ОАО «Казанский вертолетный завод», входящие в состав холдинга «Вертолеты России» стабильно функционируют и загружены заказами на производство данных вертолетов на 2 года вперед. При этом работы по модернизации данной машины непрерывно продолжаются.

ОАО «Московский вертолетный завод им. М.Л.Миля» сегодня осуществляет сборку первого опытного образца модернизированной версии вертолета Ми-171А2, также определен технический облик данного вертолета. Вертолет был создан на базе вертолета Ми-171 и должен стать достойным вариантом развития всего семейства вертолетов Ми-8.

Планируется, что данные вертолеты получат новую авионику, а в конструкции машины будут применены композиционные материалы, которые сделают вертолет существенно легче. Помимо этого модернизации подверглись все основные агрегаты и системы машины, были повышены ее летные и технические характеристики. Всего модернизация предусматривает порядка 80 нововведений . При этом экипаж вертолета будет сокращен до 2-х человек, что существенно скажется на его экономической эффективности.

За свою историю вертолеты семейства Ми-8 приняли участие в большом количестве локальных конфликтов, они спасли тысячи человеческих жизней, выдерживали суровые сибирские морозы, катастрофическую жару и резкие перепады температур, пыль пустынь и тропические ливни. Ми-8 летали на предельно малых высотах и высоко в горах, базировались вне аэродромной сети и приземлялись в труднодоступных местах при минимальном техническом обслуживании, каждый раз доказывая свою высокую надежность и эффективность.

Созданный еще в середине прошлого века многоцелевой вертолет Ми-8 и сегодня является одним из наиболее востребованных в своем классе и еще многие годы будет востребован на российском и мировом рынке авиационной техники. За долгие годы производства Ми-8 стал основой для многих уникальных разработок, к примеру, «вертолета-амфибии» Ми-14.

Конструкция вертолёта Ми-8

Вертолет Ми-8 выполнен по одновинтовой схеме с рулевым винтом, трёхопорным шасси и двумя газотурбинными двигателями. Фюзеляж машины обладает каркасной конструкцией и состоит из носовой, центральной, хвостовой и концевой балок. В носовой части вертолета находится кабина экипажа на трех человек: двух летчиков и бортмеханика. Остекление кабины обеспечивает экипажу вертолета хороший обзор, правый и левый блистеры выполнены сдвижными и оснащаются механизмами аварийного сбрасывания.

В центральной части фюзеляжа находилась кабина размерами 5,34 х 2,25 х 1,8 метра. В транспортном варианте она имела грузовой люк со створками, который увеличивал ее длину до 7,82 м. и центральную сдвижную дверь размерами 0,62 на 1,4 метра, которая имела механизм аварийного сбрасывания. На полу грузовой кабины находились электролебедка и швартовочные узлы, а над самой дверью устанавливалась стрела электролебедки.

Грузовая кабина вертолета была рассчитана на транспортировку грузов массой до 4 тонн и снабжалась откидными сидениями, на которых могли разместиться 24 пассажира, также здесь имелись узлы крепления для 12 носилок. По желанию заказчика на вертолет может устанавливаться система внешней подвески грузов: шарнирно-маятниковая на 2500 кг и тросовая на 3000 кг, а также лебедка грузоподъемностью в 150 кг .

В пассажирской версии вертолета кабина имела размеры 6,36 х 2,05 х 1,7 метра и оснащалась 28 креслами, которые ставились в 2 ряда с каждого борта с шагом 0,74 м. и проходом 0,3 м. В задней части кабины с правой стороны размещался гардероб, а в задней части створок был сделан проем под заднюю входную дверь, которая состояла из трапа и створок.

Хвостовая балка вертолета имела клепаную конструкцию балочно-стрингерного типа и оснащалась работающей обшивкой. Она снабжалась узлами для крепления хвостовой опоры и управляемого стабилизатора. Вертолет оснащался стабилизатором размером 2,7 м и площадью 2 м 2 с профилем NACA 0012, его конструкция была однолонжеронной.

Шасси вертолета было трёхопорным, неубирающимся. Передняя опора шасси была самоориентирующейся и состояла из 2-х колес размерами 535 х 185 мм. Главные опоры вертолета форменного типа оснащались жидкостно-газовыми двухкамерными амортизаторами и колесами размера 865 х 280 мм. На вертолете также имелась хвостовая опора, которая служила для предотвращения касания земли рулевым винтом. Опора состояла из амортизатора, 2-х подкосов и опорной пяты. Колея шасси составляла 4,5 метра, база шасси – 4,26 метра.

Силовая установка вертолета включала в себя два турбовальных ГТД со свободной турбиной ТВ2-117АТ производства Санкт-Петербургского НПО им. В.Я.Климова. На вертолетах Ми-8Т ее мощность составляла 1250 кВт, на Ми-8МТ, АМТ и МТБ устанавливалась турбина ТВЗ-117МТ мощностью в 1435 кВт. Газотурбинные двигатели монтировались сверху фюзеляжа и прикрывались общим капотом, имеющим открывающиеся створки. Двигатели вертолета снабжались пылезащитными устройствами, их масса составляла 330 кг.

Топливная система включала в себя расходный топливный бак емкостью в 445 литров, правый подвесной бак емкостью в 680 или 1030 литров, левый подвесной бак емкостью в 745 или 1140 литров, а также дополнительный бак в грузовой кабине емкостью в 915 литров.

Трансмиссия вертолета состояла из 3-х редукторов: главного, промежуточного и хвостового, несущего винта и валов тормоза . Главный редуктор вертолета обеспечивает передачу мощности от двигателей, которые имеют скорость вращения выходных валов 12 000 об/мин, к несущему винту со скоростью в 192 об/мин, а также рулевому винту со скоростью в 1 124 об/мин и вентилятору – 6 021 об/мин, который служит для охлаждения главного редуктора и маслорадиаторов двигателей. Общая масса маслосистемы вертолета составляет 60 кг.

Управление вертолета было дублированным, с тросовой и жесткой проводкой , а также гидроусилителями, которые приводились в действие от дублирующей и основной гидросистем. Имеющийся четырехканальный автопилот АП-34Б обеспечивал вертолету стабилизацию в полете по курсу, крену, высоте и тангажу . Основная гидравлическая система вертолета обеспечивала работу всех гидроагрегатов, давление в системе составляло 4,5 МПа, дублирующая система обеспечивала только работу гидроусилителей, давление в ней равнялось 6,5 МПа.

Вертолет Ми-8 был оснащен системой вентиляции и отопления, которая обеспечивала подачу холодного и подогреваемого воздуха в кабины пассажиров и экипажа. Также на вертолете имелась противообледенительная система, которая защищала от обледенения лопасти рулевого и несущего винтов, а также воздухозаборники двигателей и передние стекла кабины экипажа.

Оборудование для полетов по приборам в сложных метеоусловиях, а также в ночное время включало в себя авиагоризонт, комбинированную курсовую систему, радиовысотомер, автоматический радиокомпас и 2 указателя скорости вращения несущего винта.

Ми-8АМТШ

В настоящее время Вооружённые силы России по-прежнему продолжают закупать вертолеты Ми-8. В рамках госооборонзаказа до 2020 года в войска должны поступить машины Ми-8АМТШ. Ми-8АМТШ – это штурмовой военно-транспортный вертолет (экспортное обозначение Ми-171Ш).

Вертолет предназначен для борьбы с бронированными наземными, надводными, подвижными и неподвижными малоразмерными целями, для поражения живой силы противника, перевозки десанта, грузов, раненных, а также выполнения поисково-спасательных операций. Вертолет разработан на Улан-Удэнском авиационном заводе в тесном сотрудничестве с ОАО «МВЗ им. М.Л. Миля».

Для решения боевых задач вертолет может оснащаться системой ракетного и стрелково-пушечного вооружения, а также комплексом средств защиты от поражения, санитарным и десантно-транспортным оборудованием, а также приборным и радиоэлектронным оборудованием, которое позволяет вертолету совершать полеты в любое время суток, в том числе и в сложных метеоусловиях.

При этом переоборудование вертолета Ми-8АМТШ из боевого варианта в санитарный или десантно-транспортный не требует много времени и может быть осуществлено непосредственно в период подготовки к полету на выполнение соответствующего задания.

Для увеличения боевой живучести машины данный вертолет оснащается:
— автоматом сброса отражателей АСО-2В;
— экранно-выхлопными устройствами ЭВУ;
— комплектом съёмных бронеплит, которые прикрывают экипаж;
— протектированными подвесными топливными баками;
— топливными баками с пенополиуретановым заполнителем.

В состав экипажа машины входят :
– командир – левый летчик , занимается пилотированием вертолета, осуществляет прицеливание и использование неуправляемого вооружения, при пуске управляемых ракет выполняет режим «пуск»;

– второй летчик , занимается пилотированием вертолета в помощь командиру экипажа; выполняет функции оператора комплекса «Штурм-В» при поиске целей, пуске и наведении на цель управляемых ракет, а также выполняет обязанности штурмана;

– бортмеханик , помимо выполнения своих штатных функций выполняет также функции стрелка кормовой и носовой пулеметных установок.

Главной отличительной особенностью вертолетов Ми-8АМТШ стало включение в состав их вооружения современных ПТУР «Штурм-В» и УР класса воздух-воздух «Игла-В» . Комплекс высокоточных управляемых ракет «Штурм» позволяет достаточно эффективно поражать бронетехнику, в том числе оснащенную динамической защитой, малоскоростные воздушные цели, живую силу и укрепленные пункты противника.

По комплексу возможного вооружения МИ-8АМТШ вплотную приблизился к , обладая при этом большей вариативностью применения.

Ми-8 (В-8, изделие «80», по НАТО: Mi-8 Hip - «бедро») - cоветский/российский многоцелевой вертолёт, созданный ОКБ имени М. Л. Миля в начале 1960-х годов. Данная машина является самым массовым двухдвигательным вертолётом в мире, а также входит в список самых массовых вертолётов в истории. Широко эксплуатируется во многих странах мира для выполнения большинства гражданских и военных задач.

История

Первый прототип В-8 взлетел 9 июля 1961 года; второй прототип В-8А - 17 сентября 1962 года. После ряда доработок Ми-8 был принят на вооружение советских ВВС в 1967 году и показал себя настолько удачной машиной, что закупки Ми-8 для российских ВВС продолжаются и в наше время. Ми-8 эксплуатирется более чем в 50 странах, включая Индию, Китай и Иран.

Модернизация вертолёта Ми-8, закончившаяся в 1980 г., привела к созданию усовершенствованного варианта этой машины - Ми-8МТ (изделие «88», при поставках на экспорт полчившему обозначение Ми-17), который отличается улучшенной силовой установкой (2 двигателя ТВ3-117), а так же наличием вспомогательной силовой установки. Ми-17 не столь широко распространен и используется примерно в 20 странах мира.

В 1991 г. стартовало производство новой гражданской транспортной модификации Ми-8АМТ (экспортный вариант называется Ми-171Е), а в конце 1990-х - военной транспортно-штурмовой модификации Ми-8АМТШ (Ми-171Ш).

В 2014 году был поставлен заказчику 3500-й вертолёт семейства Ми-17.

Конструкция

Вертолёт одновинтовой схемы с 5-лопастным несущим и 3-лопастным рулевым винтами. Крепление лопастей несущего винта - шарнирное (вертикальный, горизонтальный и осевой шарниры), а лопастей рулевого винта - совмещённое (горизонтальный и осевой), карданного типа. Трансмиссия вертолёта Ми-8 такая же как и вертолёте Ми-4. Лопасти несущего винта цельнометаллические, состоят из полого лонжерона, прессованного из алюминиевого сплава, к задней кромке которого приклеены 24 отсека (на некоторых версиях 23) с сотовым заполнителем из алюминиевой фольги, образующих профиль. Все лопасти несущего винта оснащены пневматической сигнализацией повреждения лонжерона. Ми-8 оснащён электрической противообледенительной системой лопастей, которая работает как в автоматическом, так и в ручном режимах, и питается переменным напряжением 208 вольт. При отказе одного из двигателей в полёте другой двигатель автоматически выходит на повышенную мощность, при этом горизонтальный полёт выполняется без снижения высоты. На основном режиме несущий винт вращается на оборотах 192 мин-1, рулевой - 1445 мин-1. В системе управления вертолётом используются гидроусилители - три КАУ-30Б (комбинированный агрегат управления) в управлении несущим винтом и один РА-60Б (рулевой агрегат) в управлении рулевым винтом.

Шасси трёхопорное, неубирающееся, с самоориентирующейся по полёту передней стойкой. Для предотвращения касания земли рулевым винтом есть хвостовая опора. Система внешней подвески вертолёта предоставляет возможность перевозить грузы массой до 3 т. Ми-8 оснащён четырёхканальным автопилотом АП-34, обеспечивающим стабилизацию крена, тангажа и направления, а также высоты полёта (+...-50м). В пассажирском варианте в салоне вертолёта могут устанавливаться до 18 кресел, в транспортном варианте оборудован откидными скамейками на 24 места. Для поддержания комфортной температуры в кабине экипажа и грузовой кабине, вертолёт оснащён системой обогрева, используется керосиновый обогреватель КО-50, и вентиляцией. Навигационно-пилотажные приборы и радиооборудование во всех модификациях вертолёта позволяют совершать полёты в любое время суток при любой погоде.

Вертолёты разных модификаций весьма существенно различаются по составу оборудования. Ранние вертолёты (Ми-8, Ми-8Т) оборудованы двумя двигателями ТВ2-117 мощностью 1500 лс, с 10-ступенчатым компрессором и запуском от установленного на каждом двигателе стартёр-генератора ГС-18ТО. При пуске первого двигателя его стартёр-генератор питается от шести бортовых аккумуляторных батарей 12САМ28 (стартёрная авиационная моноблочная ёмкостью 28 Ач) напряжением 24 В, второго двигателя - от стартёр-генератора уже запущенного двигателя, и трех аккумуляторов. При запущенных двигателях ГС-18ТО выдают напряжение 27 вольт в основную систему электроснабжения. Четыре аккумулятора установлены в кабине пилота под этажерками электро и радиооборудования, по два с каждой стороны, оставшиеся два за пилотской кабиной в грузовой кабине, в пассажирском варианте в задней части за перегородкой салона. Несмотря на относительно небольшую ёмкость, они способны обеспечить 5 запусков двигателей подряд на земле и в воздухе на высотах до 3 км, при этом отдают ток 600-800 ампер, при работе двигателей заряжаются от генераторов постоянного тока и автоматически выключаются при достижении номинальной ёмкости или включаются при падении напряжения в бортовой сети (при отказе генераторов) при помощи дифференциально-минимальных реле ДМР-600Т, системы контроля работы генераторов.

Трёхфазное напряжение 36 В для питания гироскопических приборов даёт один из двух преобразователей ПТ-500Ц (основной или резервный), однофазный ток напряжением 208 В частотой 400 Гц для питания элементов обогрева винтов и лобовых стёкол - установленный на главном редукторе генератор СГО-30У. Также от СГО-30У через однофазный трансформатор ТС/1-2, питающий радио- и навигационное оборудование, а от него - трансформатор Тр-115/36, питающий однофазным напряжением 36 В приборы контроля двигателей и трансмиссии, а через трансформатор 115/7.5 - питание контурных огней несущего винта. При отказе СГО-30У элементы обогрева лопастей отключаются, остальное оборудование автоматически переходит на питание от преобразователя ПО-750А.

Вертолёты поздних серий (Ми-8МТ, Ми-17 и др.) значительно модернизированы. Двигатели заменены на более мощные (2250 лс) ТВ3-117 с 12-ступенчатым компрессором и воздушным запуском, для подачи воздуха к воздушным стартёрам двигателей установлена ВСУ АИ-9В, стартёр-генератор СТГ-3 которой может при запущенной ВСУ выдавать в бортсеть напряжение 27 вольт мощностью 3 кВт в течение 30 минут. Главная система электроснабжения напряжением 208 В частотой 400 Гц питается от двух генераторов СГС-40ПУ, стоящих на главном редукторе. В системе 27 В для запуска ВСУ и аварийного питания установлены две аккумуляторных батареи 12САМ-28, для основного питания при работающих двигателях - три выпрямительных устройства ВУ-6А. От первого генератора питаются ВУ № 1, элементы обогрева винтов и трансформатор ТС310С04Б (мощностью 1 кВт) питания трёхфазной сети 36 В, от правого генератора - ВУ № 2 и № 3, обогрев стёкол и пылезащитного устройства (ПЗУ) двигателей, трансформатор ТС/1-2.

При отказе генератора № 1 ТС310С04Б автоматически переключается на генератор № 2, при отказе обоих генераторов или самого трансформатора запускается преобразователь ПТ-200Ц. При отказе генератора № 2 ТС/1-2 переключается на генератор № 1, при отказе обоих генераторов или самого трансформатора запускается преобразователь ПО-500А. Также при отказе генератора № 2 на генератор № 1 переключается ВУ-6А № 3.

На вертолёте две гидросистемы - основная и дублирующая, давление в каждой создаётся отдельным насосом НШ-39М, установленным на главном редукторе. Давление регулируется в пределах 45+-3 … 65+8-2 кгс/кв.см. автоматами ГА-77В разгрузки насосов, поддерживается гидроаккумуляторами - двумя в основной системе и одним в дублирующей. Гидропитание потребителей - РА-60Б управления рулевым винтом, КАУ-30Б общего шага несущего винта, двух КАУ-30Б продольного и поперечного управления, подвижного упора в системе управления рулевым винтом и фрикциона ручки «Шаг-Газ» - включается раздельными электромагнитными кранами ГА192.

Модификации

Опытные

В-8 - Первый опытный экземпляр с одним ГТД (газотурбинный двигатель) АИ-24В (одновальный турбовинтовой двигатель с 10-ступенчатым осевым компрессором, кольцевой камерой сгорания и трехступенчатой турбиной) конструкции А. Г. Ивченко. Первый полёт был совершён 24 июня 1961 года.

-В-8А - Второй опытный экземпляр с двумя ГТД ТВ2-117 (авиационный турбовальный двигатель)

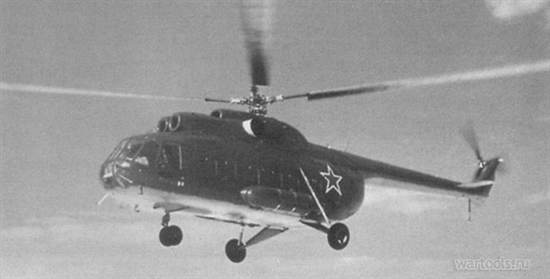

В-8АТ - Третий опытный экземпляр.

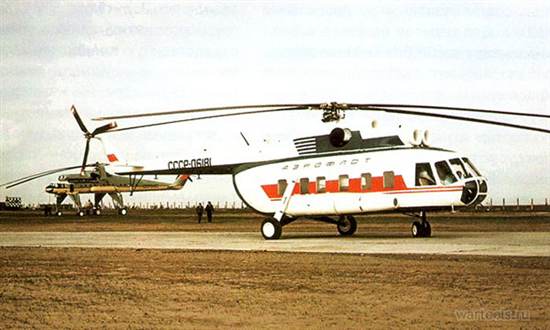

В-8АП - Четвёртый опытный экземпляр.

Пассажирские

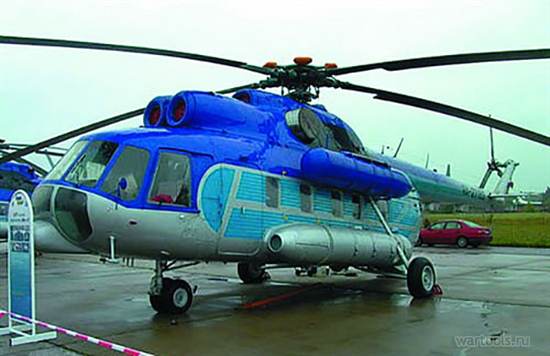

Ми-8П - пассажирский вертолёт имеет 28 мест. Оснащён иллюминаторами прямоугольной формы.

Ми-8ПА - модификация Ми-8П с двигателями ГТД ТВ2-117Ф (предназначен для работы в сложных климатических условиях)

Транспортные

Ми-8Т - транспортно-десантный вертолёт предназначенный для ВВС.

Ми-8ТС - экспортный вариант Ми-8Т созданный специально для ВВС Сирии, доработанный для условий сухого климата.

Многоцелевые

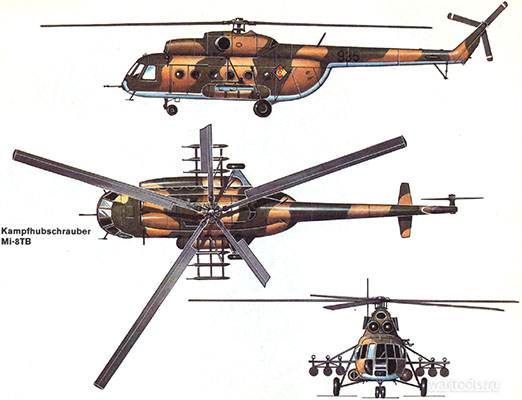

Ми-8ТВ - «Транспортный, вооружённый». состоит на вооружении ВВС СССР с 1968 года. Отличается установкой направляющих для 4-х ПТУР 9M14M «Малютка», пулемёта А-12,7, бронированием кабины пилотов, капотов редуктора и двигателей, бронестёклами кабины пилотов (в основном лобовых).

Ми-8АТ - вертолёт с двигателями ТВ2-117АГ.

Ми-8АВ - воздушный минный заградитель для сухопутных войск. Оснащался миноукладчиком ВМР-1. Который мог устанавливать от 64 (в первых модификациях) до 200 мин.

Ми-8АД - модификация воздушного минного заградителя для сухопутных войск, созданный для постановки малогабаритных неизвлекаемых противопехотных мин.

Ми-8МТ - модификация с двигателями ТВ3-117.

Ми-8МТВ или Ми-8МТВ-1 - модификация с двигателями ТВ3-117ВМ, ТВ3-117ВМ серии 02, ВК-2500-03. Серийное производство начато в Казани в 1988 году.

Ми-8МТВ-5 - заменена форма носовой части («дельфиний нос»). С конца 2013 года оборудована изделием БУР «Тест-1» вместо САРПП-12ДМ (САРПП-12Д1М).

Ми-8МТКО - вариант со светотехникой, адаптированной к применению пилотажной системы ночного видения.

Ми-17-1В - вариант Ми-8МТВ предназначенный на экспорт

Ми-8АМТ (экспортное обозначение - Ми-171Е) - вариант Ми-8МТВ с небольшими изменениями, производимый на авиационном заводе в Улан-Уде (с 1991 года). Имеются разные модификации: пассажирский, транспортный, поисково-спасательный, VIP-салон и т.д.

Ми-171 - модификация вертолёта Ми-8АМТ, имеет сертификат, выданный Межгосударственным авиационным комитетом.

Ми-171А1 - модификация вертолёта Ми-8АМТ, соответствующая Нормами лётной годности винтокрылых аппаратов США FAR-29.

Ми-17КФ - модификация Ми-8МТВ-5 с авионикой фирмы Honeywell. Создан ОКБ имени Миля совместно с КВЗ по заказу канадской компании Kelowna Flightcraft. Первый полёт совершён 3 августа 1997.

Ми-8ТГ - модификация Ми-8П с политопливными ГТД ТВ2-117Г (Улучшенный вариант ТВ2-117А с дополнительным графитовым уплотнением подшипников. Двигатели ТВ2-117А при ремонте дорабатываются до ТВ2-117АГ)

Ми-14 - многоцелевой вертолёт-амфибия.

Ми-18 - является удлинённым вариантом Ми-8МТ. Серийно не производится.

Ми-8МСБ - украинская модификация с двигателями ТВ3-117ВМА-СБМ1В 4Е серии, для ВВС (принят на вооружение в апреле 2014) и на экспорт.

Ми-8ТЭЧ-24 - летающая технико-эксплуатационная часть. Оборудована слесарным, электротехническим, контрольно-поверочным и другим оборудованием используемым во время эксплуатации и ремонта вертолётной техники.

Ми-8ТЗ - заправщик и транспортировщик топлива.

Ми-8БТ - буксировщик трала.

Ми-8СП - специальный морской спасательный.

Ми-8СПА - поисково-спасательный вертолёт для поиска космонавтов и экипажей других летательных аппаратов в случае приводнения.

Ми-8ТЛ - лесопожарная модификация, снабжённая системой массированного сброса воды и водяной пушкой.

Ми-8С - штабной вертолёт оснащённый круглыми иллюминаторами.

Ми-8ПС - штабной вертолёт оборудованный квадратными иллюминаторами.

Ми-8КП - специализированный командный пункт для проведения широкомасштабных комплексных поисково-спасательных операций.

Ми-8ГР или Ми-8Р - вертолёт-разведчик предназначенный для визуального наблюдения и фотографирования в прифронтовой полосе.

Ми-8К - артиллерийский корректировщик.

Ми-8ТАКР - вертолёт с комплексом телевизионного наблюдения.

Ми-8ВД - вертолёт радиационно-химической разведки.

Ми-8С - модификация вертолёта с комбинированной силовой установкой из турбовальных двигателей, работающих на несущий винт, и тягового турбореактивного.

Ми-8МТЛ- разведчик с возможностью одновременного применения тепловизионной разведки и радиоперехвата с точным определением координат цели.

Ми-8МТЮ - Был сконструирован в единственном экземпляре. Создан специально для обнаружения спускаемых аппаратов, малоразмерных надводных целей, в носу расположена антенна РЛС. Используется Украинскими ВВС.

Ми-АМТ-1 - оборудован салоном повышенной комфортности (VIP-салон) для правительственного авиаотряда Президента РФ

Воздушные командные пункты

Ми-8ВКП или Ми-8ВзПУ - воздушный командный пункт.

Ми-8ИВ или Ми-9 - воздушный командный пункт предназначенный для командиров дивизий, серийная модификация.

Ми-9 - воздушный командный пункт для командиров мотострелковых и танковых дивизий. Оборудован автоматизированным комплексом связи. Сконструирован в 1987 году на базе Ми-8МТ.

Ми-9Р - воздушный командный пункт созданный специально для командиров ракетных дивизий РВСН. Оснащён автоматизированным комплексом связи. Сконструирован в 1987 году на базе Ми-8МТ.

Медицинские

Ми-8МБ - воздушный госпиталь. Сконструирован на базе Ми-8Т.

Ми-8МТБ - бронированный воздушный госпиталь. Создан на базе Ми-8МТ.

Ми-8МТВМ - медицинская модификация Ми-8МТВ.

Ми-8МТВ-МПС - медицинский поисково-спасательный вертолёт созданный на базе Ми-8МТВ.

Ми-17Г - вариант воздушного госпиталя созданный для экспорта.

Ми-17-1ВА «Амбулатория» - вариант Ми-8МТВ в санитарном варианте сконструированный для экспорта.

Постановщики помех

Ми-8СМВ - постановщик помех, оснащённый станцией постановки помех «Смальта-В» (Смальта-вертолётная).

Ми-8ПП - вертолёт РЭБ (радиоэлектронной борьбы), по некоторым данным оборудован комплексом «Поле», но в 70-80 гг. комплексы РЭБ принято было называть названиями растений, вполне возможно, этот вариант просто путают с ранними версиями Ми-8ППА.

Ми-8ППА - вертолёт РЭБ, оборудованный станциями «Азалия» и «Фасоль», по данным некоторых источников - доработанная версия Ми-8ПП.

Ми-8МТП - постановщик помех.

Ми-8МТПБ - постановщик помех.

Ми-8МТПИ - постановщик помех.

Ми-8МТПШ - постановщик помех.

Ми-8МТД - постановщик помех.

Ми-8МТР1 - постановщик помех.

Ми-8МТР2 - постановщик помех.

Ми-8МТС - постановщик помех.

Ми-8МТШ1 - постановщик помех.

Ми-8МТШ2 - постановщик помех.

Ми-8МТШ3 - постановщик помех.

Ми-8МТЯ - постановщик помех.

Ми-8МТ1С - постановщик помех.

Сельскохозяйственные

Ми-8АТС - сельскохозяйственный вариант вертолёта с устройствами распыления удобрений. Сконструирован на базе Ми-8Т.

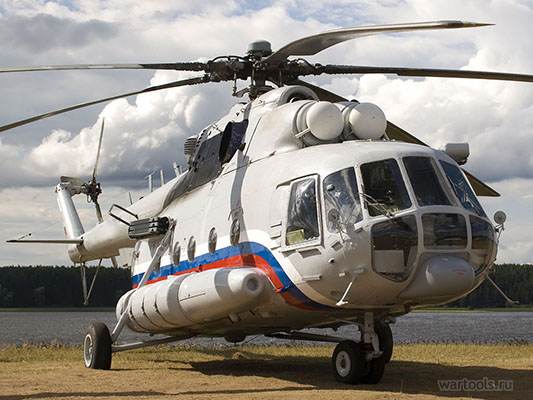

Ми-8МТСх - сельскохозяйственный вертолёт. Разработан на базе Ми-8МТ.

Ударные

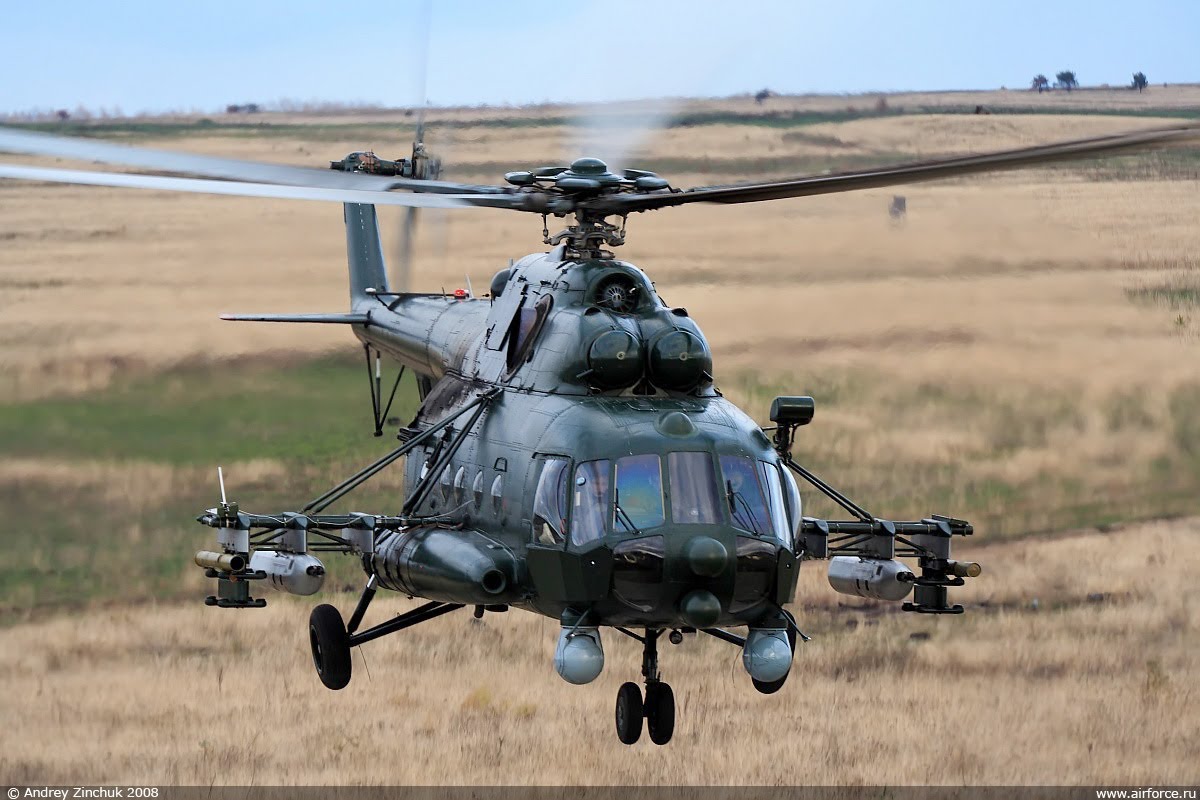

Ми-8АМТШ (экспортное обозначение - Ми-171Ш) - транспортно-штурмовой вертолёт, оборудован комплектом вооружения, эквивалентным Ми-24, комплексом броневой защиты экипажа и приспособлен под применение техники ночного видения. На авиасалоне Фарнборо-99 получил обозначение «Терминатор». С конца 2011 года оборудован бортовым устройством регистрации «Тест-1» вместо САРПП-12. С конца 2013 года оборудуется изделием БУР «Тест-1» с расширенным перечнем регистрируемых параметров (40 аналоговых и 28 разовых).
Защита: ЭВУ, бронеплиты стальные, автомат выброса ЛЦ (Ложная цель - устройство, сооружение, образование или средство, имитирующее реальный защищаемый объект по сигнальным характеристикам, параметрам движения (если объект движется) и иным существенным для распознавания признакам и предназначенное для отвлечения средств радиоэлектронного вооружения от действительной цели (защищаемого объекта)), постановщик помех, защищенные топливные баки.

Возможности: спуск на лебедке до 4-х человек одновременно, рампа, поисковой прожектор ИК, очки ночного видения, камера инфрокрасного излучения.

Вооружение С-8 ракеты в блоках, ракеты Атака.

Ми-8АМТШ-1 - модификация Ми-8АМТШ, оборудованная комплексом вооружения в сочетании с салоном повышенной комфортности (VIP-салон)

ТТХ Ми-8

	В-8			Ми-18
Год постройки	1961	1965	1965	1975	1980	1987	1991	1991	2014
Экипаж, чел.	3	3	3	3	3	3	3	3
Число пассажиров (десантников)	18	28	24	24	30	24	27	26
Длина (с вращ. винтами), м.		25,31	25,31	25,31	25,31	25,31	25,31	25,31	25,31
Высота (с вращ. рулевым винтом), м		5,54	5,54	5,54	5,54	5,54	5,54	5,54	5,54
Диаметр несущего винта, м	21	21,3	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Масса пустого, кг	5726	7000	6934	7200	7550	7381	6913	7514
Нормальная взлётная масса, кг	-	11570	11100	11100	11500	11100	11100	11878
Максимальная взлётная масса, кг	-	12000	12000	13000	13000	13000	13000	нет данных	12500
Двигатели	1 х АИ-24В	2 х ТВ2-117	2 х ТВ2-117	2 х ТВ3-117МТ	2 х ТВ3-117МТ	2 х ТВ3-117ВМ	2 х ТВ3-117ВМ	2 х ТВ3-117ВМ	2 х ТВ3-117ВМА-СБМ1В 4Е
Мощность двигателей (на взлётном режиме)	1 х 1900 л. с.	2 х 1500 л. с.	2 х 1500 л. с.	2 х 1900 л. с.	2 х 1900 л. с.	2 х 2000 л. с.	2 х 2000 л. с.	2 х 2000 л. с.	2 х 1500 л. с.
Максимальная скорость, км/ч	-	250	260	250	270	250	250	250	260
Крейсерская скорость, км/ч	-	225	225	220	240	240	230	230	225
Динамический потолок, м	-	4200	4500	5000	5550	6000	6000	6000	9150
Практическая дальность, км	-	425	480	520	580	590	570	715	600

Дальность полёта, км:
-при дополнительных топливных баков 1300
-при максимальном запасе авиатоплива 800
-при максимальной загрузке 550
-Расход авиатоплива, т/час 0,72

Боевое применение МИ-8

Шестидневная война (1967) - по крайней мере 3 египетских Ми-8 уничтожены израильской авиацией на аэродромах.
-Эфиопо-сомалийская война (1977-1978)
-Афганская война (1979-1989) - 40-я армия потеряла 174 вертолёта Ми-8; потери вертолётов пограничных войск, САВО и афганской армии неизвестны. Во время афганского конфликта был зафиксирован случай сбития Ми-8 из старой английской винтовки Ли-Энфилд («бур»).
-Грузино-абхазская война (1992-1993)
-Ирано-иракская война (1980-1988) - в воздухе иранскими истребителями были сбиты 6 иракских Ми-8. Общие потери иракских вертолётов неизвестны.
-Война Пакиша (1981) - огнём извинтовок FAL был сбит один перуанский вертолёт Ми-8
-Война в Карабахе
-Первая чеченская война (1994-1996)
-Эфиопо-эритрейский конфликт (1998-2000)
-Вторжение боевиков в Республику Дагестан (1999) - российская армия потеряла как минимум три Ми-8.
-Каргильская война (1999)
-Операция НАТО против Югославии (1999) В 1999 году сербский Ми-8 сбил из пулемёта разведывательный БПЛА. В 2000 году произошёл подобный случай.
-Вторая чеченская война (1999)
-Война в Афганистане (с 2001)
-Война в Ираке
-Операция Бутана против ассамского сопротивления 2003
-Вооружённый конфликт в Южной Осетии (2008)
-Гражданская война в Сирии (с 2011)
-Вооруженный конфликт на востоке Украины (2014)

Эксплуатируется:

Используется в более чем 50 странах мира

Россия - 534в 2010 поставлено в строй 34 Ми-8 (22 Ми-8АМТШ остальные Ми-8АМТ и Ми-8МТВ) на авиабазы Будённовска и Кореновска (10 Ми-8). 53 Ми-8АМТШ в 2013
-Азербайджан
-Алжир
-Аргентина - в 2010-11 заключён контракт на шесть Ми-171Е для полётов с побережья Аргентины в Антарктиду
-Армения - по состянию 2014 закуплены еще и 3 м-17в
-Ангола
-Афганистан - заключён договор на поставку 21 военно-транспортных Ми-17В5.
-Бангладеш
-Бразилия - 2011 году изготовлены три Ми-171А1 для авиакомпании «ATLAS».
-Белоруссия
-Болгария
-Босния и Герцеговина
-Буркина-Фасо
-Бутан
-Венесуэла - 20 Ми-17 (на вооружении ВВС страны), 6 Ми-17 заказаны.
-Венгрия
-Вьетнам
-Гана
-Гайана
-Германия
-Грузия - в 2011 году, на вооружении имелось 17 шт. Ми-8Т
-Джибути
-Замбия
-Египет
-Индия - эксплуатируется большое количество вертолётов Ми-8 и Ми-17, запланирована поставка ещё 80 вертолётов, Ми-17В-5.
-Индонезия - 6 Ми-17-В5 поставлены в июле 2008 по договору, заключённому в 2005 году.
-Ирак - в 2010 году США сделали заказ для ВВС Ирака на 80 вертолётов Ми-17 (из них 46 бывших в употреблении), к 2012 году поставлены 68.
-Иран - 5 Ми-171 заказаны, из которых 2 уже поставлены.
-Казахстан
-Камерун - в 2013 году заключён договор на поставку партии Ми-17.
-Канада
-Кения
-Кипр
-Киргизия
-Китай
-Северная Корея
-Колумбия
-Куба - в 2011 году, на вооружении имелось 2 шт. Ми-8Р и 8 шт. Ми-17
-Латвия - по состоянию на 2011 год, на вооружении имелось 4 шт. Ми-17
-Ливия
-Литва - в 2011 году, на вооружении имелось девять Ми-8
- Македония
-Мексика
-Молдавия
-Монголия
-Мьянма
-Непал
-Нигерия
-Никарагуа - по состоянию на 2011 год, 16 шт. Ми-17 состоит на вооружении
-ОАЭ
-ООН
-Пакистан
-Приднестровье
-Польша
-Перу - В 2010 приобретено 6 Ми-171Е и Ми-171Ш.
-Румыния - в 1968 году поставлено 25 шт. Ми-8Т и 14 шт. Ми-8ПС, в 1985 году - ещё 3 шт. Ми-17; в 1990е годы для полиции приобретены ещё два Ми-17, один Ми-17-1В и один Ми-17-1ВА; в 2001 году сняты с вооружения армии (поставлены на хранение и переданы в МВД).
-Сирия
-Сербия
-Словакия
-Судан - 6 шт закуплено в 2012 году, в 2013 году заключён контракт на поставку 16 транспортных Ми-8. Полиция Судана - 1 Ми-17В-5 (б/н 101, серийный номер 736М07)
-США - 70 шт Ми-17В5 приобретено для миссий в Афганистане.
-Сьерра-Леоне
-Таджикистан
-Туркмения
-Турция - в 1993 году заказаны и в 1995 году поставлены 19 шт. Ми-17-1В для жандармерии, в 2007 году один вертолёт разбился по техническим причинам
-Украина
-Узбекистан
-Финляндия
-Чад
-Черногория
-Чехия
-Хорватия
-Шри-Ланка
-Эквадор
-Эритрея
-Эстония
-Южная Корея. Полиция Республики Корея - 3 Ми-172, по состоянию на начало 2014 года.
-ЮАР
-Южный Судан

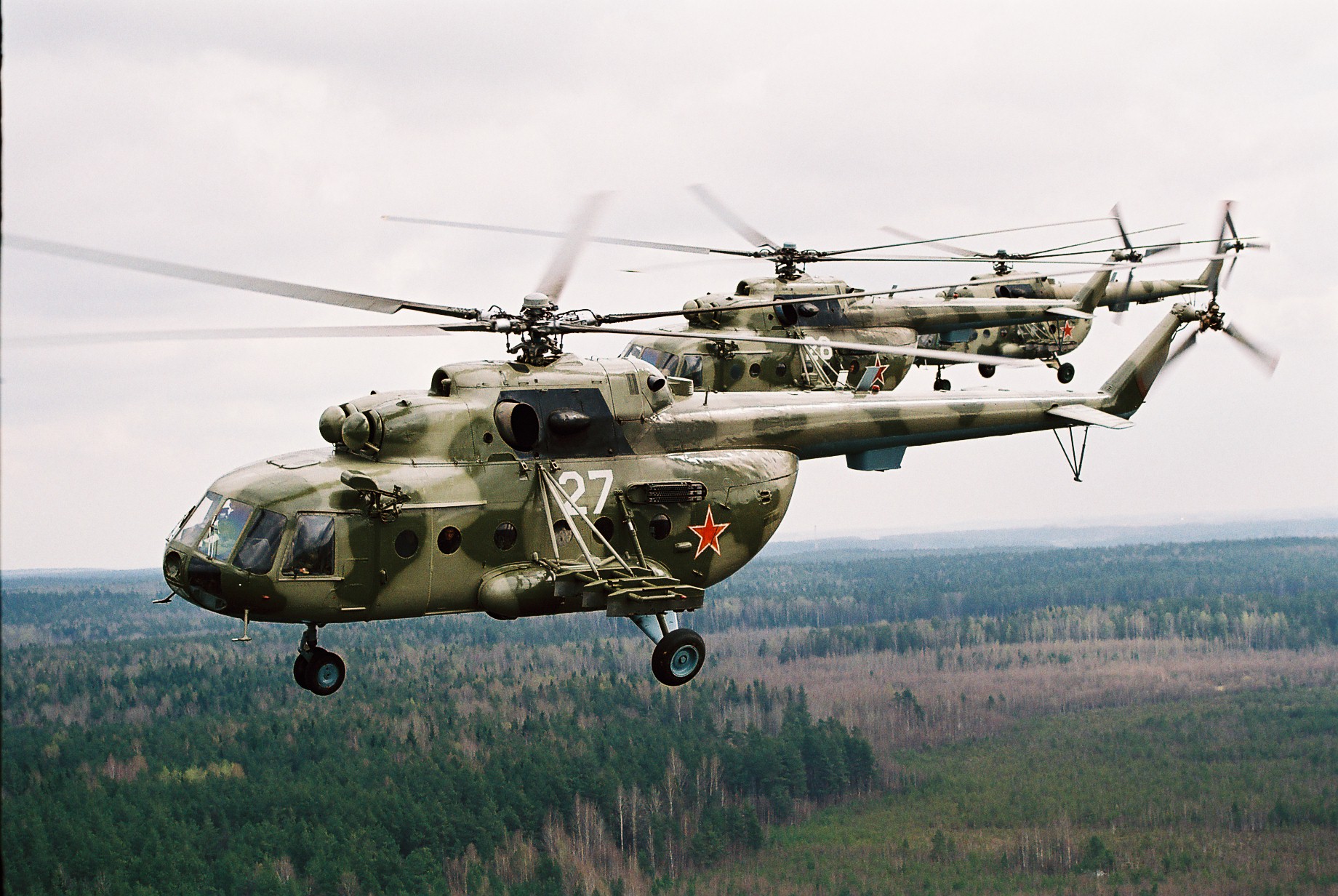

Ми-8 (классификация НАТО: Hip) – советский многоцелевой вертолет, разработанный в ОКБ Миля в начале 1960-хх годов. Является самым массовым двухдвигательным вертолётом в мире, а также входит в список самых массовых вертолётов в истории авиации.

История Ми-8

Во второй половине 1950-хх годов появление новейших на то время двигателей и технологий, а так же растущая роль вертолетной техники потребовали перехода авиации США и СССР на технику нового поколения. В середине 1950-хх была начата разработка тяжелого транспортного вертолета Ми-6, создаваемого для перевозки разнообразной техники и личного состава. Однако, было очевидно, что размеры, стоимость и грузоподъемность этой машины хоть и уникальны, но не способны полностью закрыть потребности – нужен был вертолет «попроще» — более массовый, легкий и простой в эксплуатации. Параллельно с Ми-6 началась разработка среднего вертолета Ми-8 – более легкого, но, концептуально, аналогичного старшей модели.

Первый прототип под наименованием В-8 поднялся в воздух 9 июля 1961 года; второй прототип В-8А - 17 сентября 1962 года. После ряда доработок Ми-8 был принят на вооружение советских ВВС в 1967 году.

Вертолет активно применялся во многих сферах деятельности, как военных, так и гражданских. Надежность, эффективность, универсальность и грузоподъемность сделали Ми-8 настолько удачной машиной, что она нашла повсеместное применение по всему миру. До сих пор он активно закупается как Российскими структурами, так и зарубежными.

К середине 1970-хх базовый Ми-8 стал устаревать, но его эффективность показала, что в создании новой модели с ноля нет необходимости. К 1980 году Ми-8 был модернизирован, получив новые двигатели ТВ3-117 и ВСУ. Новая модель получила наименование Ми-8МТ (экспортный — Ми-17).

В 2014 году был поставлен заказчику 3500-й вертолёт семейства Ми-17.

Конструкция Ми-8

Ми-8 – одновинтовой вертолет с 5-лопастным несущим и 3-лопастным рулевым винтами. Лопасти несущего винта цельнометаллические, состоят из полого лонжерона, прессованного из алюминиевого сплава.

Ми-8 оборудован электрической противообледенительной системой лопастей, которая работает как в автоматическом, так и в ручном режимах. При отказе одного из двигателей в полёте другой двигатель автоматически выходит на повышенную мощность, при этом горизонтальный полёт выполняется без снижения высоты. На основном режиме несущий винт вращается на оборотах 192 мин −1 , рулевой - 1445 мин −1 .

Шасси трёхопорное, неубирающееся. Для предотвращения касания земли рулевым винтом имеется хвостовая опора. Система внешней подвески вертолёта позволяет перевозить грузы массой до 3000 кг.

В пассажирском варианте в салоне могут устанавливаться до 18 кресел, в транспортном варианте применяются откидные скамейки на 24 места. Для поддержания комфортной температуры в кабине экипажа и грузовой кабине, вертолёт оборудован системой обогрева и вентиляцией. Навигационно-пилотажные приборы и радиооборудование во всех модификациях вертолёта позволяют совершать полёты в любое время суток в простых и в сложных метеоусловиях.

Модификации

Опытные

• В-8 - Первый опытный экземпляр с одним ГТД АИ-24В конструкции А. Г. Ивченко. Первый полёт 24 июня 1961 года.
• В-8А - Второй опытный экземпляр с двумя ГТД ТВ2-117.
• В-8АТ - Третий опытный экземпляр.
• В-8АП - Четвёртый опытный экземпляр.

Пассажирские

• Ми-8П - пассажирский вертолёт на 28 мест. Имеет иллюминаторы прямоугольной формы.
• Ми-8ПА - модификация Ми-8П с двигателями ГТД ТВ2-117Ф.
• Ми-172

Транспортные

• Ми-8Т - транспортно-десантный вертолёт для ВВС.
• Ми-8ТС - экспортный вариант Ми-8Т для ВВС Сирии, доработанный для условий сухого климата.

Многоцелевые

• Ми-8ТБ
• Ми-8ТВ - «Транспортный, вооружённый». Принят на вооружение Советской Армии в 1968 году. Отличался установкой направляющих для 4-х ПТУР 9M14M «Малютка», пулемёта А-12,7, бронированием кабины пилотов, капотов редуктора и двигателей, бронестёклами кабины пилотов (в основном лобовых).
• Ми-8АТ - вертолёт с двигателями ТВ2-117АГ.
• Ми-8АВ - воздушный минный заградитель для сухопутных войск. Устанавливался миноукладчик ВМР-1. Мог устанавливать от 64 (в первых модификациях) до 200 мин.
• Ми-8АД - модификация воздушного минного заградителя для сухопутных войск, предназначенный для постановки малогабаритных неизвлекаемых противопехотных мин.
• Ми-8ТГ - модификация Ми-8П с политопливными ГТД ТВ2-117Г.
• Ми-14 - многоцелевой вертолёт-амфибия.
• Ми-8МТ - модификация с двигателями ТВ3-117 от вертолёта с дополнительной газотурбинной установкой АИ-9В и пылезащитным устройством на входе в воздухозаборники, хвостовой винт был перенесен на левый борт. Для борьбы с ракетами типа «земля-воздух» имеются системы рассеивания горячих газов двигателей, отстрела ложных тепловых целей и генерации импульсных ИК-сигналов. В 1979–1988 гг. вертолет Ми-8МТ принимал участие в военном конфликте в Афганистане.
• Ми-17 - экспортный вариант Ми-8МТ .
• Ми-8МТВ или Ми-8МТВ-1 - вооружённая военно-транспортная модификация с двигателями ТВ3-117ВМ, ТВ3-117ВМ серии 02, ВК-2500-03. Динамический потолок увеличен до 6000 м. Разработана в 1985-1987 гг. и запущена в серийное производство в Казани в 1988 году.
• Ми-17-1В - экспортный вариант Ми-8МТВ-1 .
• Ми-8МТВ-2 - модернизированный Ми-8МТВ . Отличается усиленным бронированием, новым рулевым винтом, повышенной жёсткостью проводки управления, системой беспарашютного десантирования, бортовой стрелой большей грузоподъёмности, составом оборудования. Количество десантников увеличено до 30.
• Ми-8МТВ-3 - доработанный Ми-8МТВ-2 . Расширена номенклатура вооружения, число узлов подвески сокращено до 4.
• Ми-8МТО - ночной.
• Ми-8МТКО - вариант со светотехникой, адаптированной к применению пилотажной системы ночного видения.
• Ми-17-1В - экспортный вариант Ми-8МТВ.
• Ми-8АМТ (экспортное обозначение - Ми-171Е ) - вариант Ми-8МТВ с небольшими изменениями, производимый на Улан-Удэнском авиационном заводе (с 1991 года). Имеются различные модификации: пассажирский. транспортный, поисково-спасательный, VIP-салон и д.р.
• Ми-171 - модификация вертолёта Ми-8АМТ, имеет сертификат, выданный Межгосударственным авиационным комитетом.
• Ми-171А1 - модификация вертолёта Ми-8АМТ, соответствующая Нормами лётной годности винтокрылых аппаратов США FAR-29.
• Ми-17КФ - модификация Ми-8МТВ-5 с авионикой фирмы Honeywell. Разработан ОКБ имени Миля совместно с КВЗ по заказу канадской компании Kelowna Flightcraft. Первый полёт 3 августа 1997.
• Ми-18 - удлинённый вариант Ми-8МТ. Серийно не производился.
• Ми-8МСБ - не сертифицированная в России собственная украинская модификация с двигателями ТВ3-117ВМА-СБМ1В 4Е серии, для ВВС (принят на вооружение в апреле 2014, до конца 2014 года в войска передали 3 шт.) и на экспорт.

Специального назначения

• Ми-8ТЭЧ-24 - летающая технико-эксплуатационная часть. Оборудовалась слесарным, электротехническим, контрольно-поверочным и другим оборудованием используемым в процессе эксплуатации и ремонта вертолётной техники.
• Ми-8ТЗ - заправщик и транспортировщик топлива.
• Ми-8БТ - буксировщик трала.
• Ми-8СП - специальный морской спасательный.
• Ми-8СПА - поисково-спасательный вертолёт для поиска космонавтов и экипажей летательных аппаратов в случае приводнения.
• Ми-8ТЛ - лесопожарная модификация, оснащённая системой массированного сброса воды и водяной пушкой.
• Ми-8С - штабной вертолёт с круглыми иллюминаторами.
• Ми-8ПС - штабной вертолёт с квадратными иллюминаторами.
• Ми-8КП - специальный командный пункт для проведения широкомасштабных комплексных поисково-спасательных операций.
• Ми-8ГР или Ми-8Р - разведчик предназначенный для визуального наблюдения и фотографирования в прифронтовой полосе.
• Ми-8К - артиллерийский корректировщик.
• Ми-8ТАКР - вертолёт с комплексом телевизионного наблюдения.
• Ми-8ВД - радиационно-химический разведчик.
• Ми-8С - модификация с комбинированной силовой установкой из турбовальных двигателей, работающих на несущий винт, и тягового турбореактивного.
• Ми-8МТ «Летающий кран» - отличается кабиной оператора крана на месте грузовых створок.
• Ми-8МТ «Метео» - летающая метеостанция. В 1990 году переоборудовано 12 Ми-8МТ.
• Ми-8МТА - вертолёт ближней тактической разведки.
• Ми-8МТС - вертолёты радиационной разведки. Разработан в 1986 году.
• Ми-8МТТ - вертолёт для поиска спускаемых космических аппаратов.
• Ми-8МТЛ - разведчик с возможностью одновременного применения тепловизионной разведки и радиоперехвата с точным определением координат цели.
• Ми-8МТФ - аэрофоторазведчик. Разработан в 1984 году.
• Ми-8МТФ (II) - постановщик дымовых завес. Разработан в 1987 году.
• Ми-8МТЮ - Был построен в единственном экземпляре. Предназначен для обнаружения спускаемых аппаратов, малоразмерных надводных целей, в носу антенна РЛС. Используется Украинскими ВВС.
• Ми-8АМТ-1 - салон повышенной комфортности (VIP-салон) для правительственного авиаотряда Президента РФ.
• Ми-8АМТШ-ВА - разрабатываемая версия для выполнения задач Министерства обороны России в условиях Арктики. Ми-8АМТШ-ВА создается на основе последней модификации военно-транспортного вертолета Ми-8АМТШ-В , которая отличается новыми газотурбинными двигателями «Климов» ВК-2500-03, более мощной вспомогательной силовой установкой ТА-14 и обновленным комплектом авионики.

Видео Ми-8: Взлет и маневры вертолета, аэропорт Лима, Перу.

Воздушные командные пункты

• Ми-8ВКП или Ми-8ВзПУ - воздушный командный пункт.
• Ми-8ИВ или Ми-9 - воздушный командный пункт для командиров дивизий, серийная модификация.
• Ми-9 - воздушный командный пункт для командиров мотострелковых и танковых дивизий. Оснащён автоматизированным комплексом связи. Создан в 1987 году на базе Ми-8МТ.
• Ми-9Р - воздушный командный пункт для командиров ракетных дивизий РВСН . Оснащён автоматизированным комплексом связи. Создан в 1987 году на базе Ми-8МТ.

Медицинские

• Ми-8МБ - воздушный госпиталь. Создан на базе Ми-8Т в 1978 году.
• Ми-8МТБ - бронированный воздушный госпиталь. Создан на базе Ми-8МТ.
• Ми-8МТВМ - медицинская модификация Ми-8МТВ.
• Ми-8МТВ-3Г - воздушный госпиталь на базе Ми-8МТВ-3 .
• Ми-8МТВ-МПС - медицинский поисково-спасательный вертолёт на базе Ми-8МТВ.
• Ми-8МТД - поисково-спасательный вертолёт. Предназначен для поиска космонавтов и терпящих бедствие экипажей летательных аппаратов.
• Ми-8МТМ - воздушный госпиталь
• Ми-8МТН - вертолёт оказания медицинской помощи космонавтам. Разработан в 1979 году.
• Ми-17Г - экспортный вариант воздушного госпиталя.
• Ми-17-1ВА «Амбулатория» - экспортный вариант Ми-8МТВ в санитарном варианте. Показанный на Парижском авиасалоне в 1989 г., оснащен более мощными двигателями ТВ3-117ВМ.

Постановщики помех

• Ми-8СМВ - первая модификация вертолёта, в качестве вертолёта РЭБ. Модификация Ми-8СМВб созданная в 1971 году, предназначалась для защиты фронтовой авиации от поражения зенитно-ракетными комплексами противника. В грузовой кабине был установлен вертолётный вариант комплекса радиоэлектронной борьбы «Смальта-В» («Смальта-3») с пультом управления, а на борту фюзеляжа смонтированы приемопередающие антенны.
• Ми-8ПП - вертолёт РЭБ (радиоэлектронной борьбы), созданный в 1974 г. По некоторым источникам оборудован комплексом «Поле», но в 70-80 гг. комплексы РЭБ принято было именовать названиями растений, возможно, этот вариант просто путают с ранними версиями Ми-8ППА. Предназначался для постановки помех наземным РЛС обнаружения, наведения и целеуказания. Размещенные на вертолете станции подавления позволяли также использовать Ми-8ПП в качестве радиоразведчика. Вертолет легко отличить по контейнером и крестообразными дипольными антеннами по бокам фюзеляжа.
• Ми-8ППА - вертолёт РЭБ, оснащённый станциями «Азалия» и «Фасоль», по некоторым источникам - доработанная в 1980-82 гг. версия Ми-8ПП.
• Ми-8МТИ (Ми-13) - постановщик помех.
• Ми-8МТП - постановщик помех на базе Ми-8МТ.
• Ми-8МТПБ - постановщик помех.
• Ми-8МТПИ - постановщик помех.
• Ми-8МТПШ - постановщик помех.
• Ми-8МТПР-1 - постановщик помех на базе Ми-8МТВ-5-1. От серийных Ми-8МТВ-5-1, модификация отличается отсутствием рампы и бронеплит на кабине экипажа, зауженной левой сдвижной дверью и отсутствием части иллюминаторов, дополнительной антенной на хвостовой балке. Вертолёт оборудован комплексом РЭБ «Рычаг-АВ».
• Ми-8МТД - постановщик помех.
• Ми-8МТР1 - постановщик помех.
• Ми-8МТР2 - постановщик помех.
• Ми-8МТС - постановщик помех.
• Ми-8МТШ1 - постановщик помех.
• Ми-8МТШ2 - постановщик помех.
• Ми-8МТШ3 - постановщик помех.
• Ми-8МТЯ - постановщик помех.
• Ми-8МТ-1С - постановщик помех.

Сельскохозяйственные

• Ми-8АТС - сельскохозяйственный вариант с устройствами распыления удобрений. Создан на базе Ми-8Т.
• Ми-8МТСх - сельскохозяйственный вертолёт. Создан на базе Ми-8МТ.

Военно-транспортные

• Ми-8АМТШ (экспортное обозначение - ) и Ми-8МТВ-5 (экспортное обозначение - Ми-17В-5) - современные многоцелевые военно-транспортные вертолеты, предназначенные для перевозки личного состава, а также груза внутри кабины и на внешней подвеске. Могут оснащаться комплектом вооружения, эквивалентным , комплексом броневой защиты экипажа и адаптироваться под применение техники ночного видения. Эти вертолеты созданы с учетом всестороннего анализа опыта применения российской вертолетной техники в боевых действиях в различных «горячих точках».

Защита: ЭВУ, бронеплиты стальные, автомат выброса ЛЦ, постановщик помех, защищенные топливные баки.

Возможности: спуск на лебедке до 4-х человек одновременно, рампа, поисковой прожектор ИК, очки ночного видения, ИК камера.

Вооружение С-8 ракеты в блоках, Атака (ПТУР).

• Ми-8АМТШ-1 - модификация Ми-8АМТШ, оснащённая комплексом вооружения в сочетании с салоном повышенной комфортности (VIP-салон)

• Ми-8МНП-2 - модификация Ми-8АМТШ для Пограничной службы РФ. Переоборудовано 6 вертолетов.

Боевое применение

• Шестидневная война (1967) - по крайней мере 3 египетских Ми-8 уничтожены израильской авиацией на аэродромах.
• Эфиопо-сомалийская война (1977-1978)
• Афганская война (1979-1989) - только советская 40-я армия потеряла 174 вертолёта Ми-8; потери вертолётов пограничных войск, САВО и афганской армии неизвестны.
• Грузино-абхазская война (1992-1993)

• Ирано-иракская война (1980-1988) - в воздухе иранскими истребителями были сбиты 6 иракских Ми-8. Общие потери иракских вертолётов неизвестны.
• Война Пакиша (1981) - потерян один перуанский Ми-8 (сбит огнём из винтовок FAL)
• Карабахский конфликт
• Первая чеченская война (1994-1996)
• Эфиопо-эритрейская война (1998-2000)
• Вторжение боевиков в Республику Дагестан (1999) - российская армия потеряла не менее трёх Ми-8.
• Каргильская война (1999)
• Операция НАТО против Югославии (1999) В 1999 году сербский Ми-8 одержал воздушную победу, сбив из пулемёта разведывательный БПЛА. В 2000 году произошёл аналогичный случай.
• Вторая чеченская война (1999)
• Война в Афганистане (с 2001)
• Иракская война
• Операция Бутана против ассамского сопротивления 2003
• Вооружённый конфликт в Южной Осетии (2008)
• Гражданская война в Сирии (с 2011)
• Вооруженный конфликт на востоке Украины (2014)

Схема вертолета Ми-8

В российских ВВС и во всём мире до сих пор несут службу самые массовые советские вертолёты (экспортная версия Ми-17 ). Широко используются многочисленные модификации этих машин как в военных, так и в гражданских целях. Они по-прежнему востребованы на мировом вертолётном рынке, постоянно совершенствуются и будут эксплуатироваться ещё десятилетия.

История создания

Многоцелевой Ми-4 с одним поршневым двигателем и четырёхлопастным несущим винтом хорошо зарекомендовал себя, но его время закончилось и в конце 50-х годов прошлого века началась разработка вертолётов второго поколения с турбовальными двигателями. В 1961 году в Тушино впервые показали новую машину В-8 с одним ТВД над кабиной, но всё ещё с несущим и рулевым винтом, хвостовой балкой и трансмиссией, оставшейся в наследство от Ми-4 . Новыми были только фюзеляж и силовая установка АИ-24В .

На следующий опытный образец установили два двигателя ТВ2-117 , несущий винт с пятью лопастями и хвостовой винт повышенной жёсткости. Обозначение эта машина получила и в сентябре 1962 года была опробована в воздухе. Конструкторы смело пошли на внедрение оригинальных технических усовершенствований.

Были широко использованы клеесварные соединения и штамповки больших габаритов из дюралюминия, синхронизацию и обороты несущего винта регулировала новая система автоматики, внешняя подвеска кардинально отличалась от старой. Так в конструкторском бюро М.Л. Миля получил путёвку в жизнь новый газотурбинный вертолёт .

Описание вертолёта

В основу аэродинамической компоновки положена схема с одним пятилопастным несущим винтом и рулевым винтом из трёх лопастей. Стальная втулка несущего винта с цельнометаллическими лопастями располагается в горизонтальных и вертикальных шарнирах и управляется ручкой циклического шага в продольном управлении. Лопасти несущего винта и хвостового снабжены электрической противообледенительной системой.

В цельнометаллическом полумонококе фюзеляжа спереди располагается кабина экипажа. Внутри сидят бок о бок два пилота, несколько сзади посередине на откидном кресле размещается бортовой техник. Новый автопилот, стабилизирующий вертолёт по крену, тангажу, курсу и скорости, высоте и высоте зависания входит в штатное оборудование.

Два турбовальных газотурбинных двигателя ТВ2-117А устанавливаются сверху корпуса вертолёта в специальных мотогондолах, боковины гондол откидываются и обеспечивают удобный подход к силовой установке для обслуживания. Воздухозаборник, размещённый над двигателями служит каналом доступа воздуха к вентилятору радиатора масла.

Грузовая кабина вмещает 24 человека на откидных сидениях, в санитарном варианте устанавливаются 12 носилок для раненных. На полу имеются узлы крепления грузов, над входной дверью расположена лебёдка грузоподъёмностью 200 кг. Для погрузки техники служат двухстворчатый грузовой люк и аппарель.

Хвостовая часть фюзеляжа состоит из хвостовой балки, с размещёнными на ней рулевым винтом, доплеровским измерителем скорости и сноса, стабилизатором и опорой, не дающей касаться хвостовым винтом об землю. Шасси вертолёта состоит из трёх опор, передняя стойка управляемая фиксируется в воздухе по полёту, опоры не убираются.

Штатное радиоэлектронное оборудование включает УКВ и КВ радиостанции, автоматический радиовысотомер, автоматический радиокомпас и доплеровский измеритель скорости и сноса.

С 1989 года оснащали метеорологическим радаром в контейнере расположенным под фюзеляжем, аппаратурой дальней навигации, функционирующей по системе LORAN и оборудованием, стабилизирующим вертолёт в режиме зависания.

Тактико-технические данные Ми-8Т

• Длина фюзеляжа – 18,17 м
• Высота по втулке несущего винта – 5,65 м
• Длина вертолёта с вращающимися винтами – 25,24 м
• Двигатели – 2 Х ТВ2-117А
• Тяговооружённость – 2 Х 1481 л.с.
• Вес неснаряжённого вертолёта – 7160 кг
• Максимальный взлётный вес – 12 т
• Запас топлива – 1870 л
• Дополнительный бак в грузовой кабине – 980 л
• Максимальная скорость у земли – 260 км/ч
• Максимальная скороподъёмность – 450 м/с
• Динамический потолок – 4500 м
• Дальность перегоночная – 930 км
• Боевой радиус – 350-480 км

Вооружение

• Точек подвески – 4 балочных держателя
• НУР С-5 – 32 шт. в блоках УБ-32-57
• НУР С-5 – 192 шт. в блоках УБ-32-57 (с 1979 года)
• ПТР «Фаланга» — 4 шт
• Авиабомбы 250 кг – в зависимости от загрузки
• Стрелковое оружие – 12,7 мм пулемёт

Боевое применение в Афганистане

В Афганистане советские вертолёты решали самый широкий круг задач – перевозку личного состава и грузов, эвакуацию раненных, оказание непосредственной огневой поддержки и многое другое. Этим машинам обязаны жизнью тысячи советских офицеров и солдат.

В афганской войне вертолётчики совершенствовали тактику, беря на вооружение приём «вертушку», она применялась при атаке группой, когда заходят на цель с пикирования и прикрывают друг друга на выходе. Цепь огневых точек атаковали фронтом вертолётов, выстраиваясь уступом относительно ведущего. Между горами в узких ущельях атаковали один за одним с минимально возможным интервалом.

Не имея боевого опыта и скованные различными инструкциями и ограничениями, прибывшие в Афганистан пилоты быстро учились во время боевых вылетов. Выживали лишь те, кто быстро осваивали маневры с большими перегрузками: виражи с креном до 90 градусов, боевые развороты в манере истребителей, пикирование, от которого в кабине земля заполняла весь обзор и горки с отрицательными перегрузками, недопустимыми для вертолёта в теории.

Лётчики говорили, что воевать по-настоящему они научились в Афгане и не рассказывали в Союзе о своих достижениях, инструкция и запреты на родине по-прежнему действовали.

Вообще в этой войне ежегодные потери составляли 30-35 вертолётов, целый полк выбывал из строя в год, но большой процент потерь приходился на лётный состав. Основные потери приходились при высадке и заборе десантников на простреливаемых площадках – 50% и около 15% при транспортировании людей и груза.

Катастрофы Ми-8 в мирное время

Разбирая катастрофы и аварии на , случившиеся вне боевых действий можно константировать, что основные лётные происшествия произошли: из-за человеческого фактора – 41,5%; отказ авиатехники – 37,7%; плохие метеоусловия – 7%; по другим причинам – 14%.

Вот наиболее характерная катастрофа по причине человеческого фактора. При полёте над городом Грозный 10 марта 2005 года в Чеченской народной республике вертолёт зацепился за высоковольтную линию электропередач. Погибли 15 человек, одному удалось выжить.

Вот ещё одна подобная, но более резонансная катастрофа. 28 апреля 2002 года возле посёлка Ермаки в условиях плохой видимости врезался в линию электропередач. На борту находился губернатор Красноярского края Александр Лебедь и его ближайшее окружение. Вместе с главой края погибли 9 человек.

Случай человеческой халатности подтверждает следующая катастрофа. При перелёте из Сургута в Лянтор 30 августа 2001 года, выпавший трос из открытой двери попал в район рулевого винта и его отбросило в несущий винт. Машина стала неуправляемой, перевернулась и рухнула в болото. Погибли пять человек.

В таких случаях, как говорится, комментарии излишни.

Видео: крушение Ми-8

История вертолета МИ-8 началась еще в СССР. Впервые, он был разработан в начале 60 годов. Именно он является самым массовым двухдвигательным вертолетом, причем не только в России, но и во всем мире. Основная цель применения данной летательной машины – различные боевые и гражданские операции.

Ведь именно благодаря своим техническим и летным характеристикам, данная летательная машина и заслужила свой авторитет среди многих ВВС мира. За счет богатого спектра возможностей использования данного вертолета, его серийный выпуск начался еще в далеком 1967 году. И, несмотря на богатую историю, на сегодняшний день его используют в полетах не менее активно. Причем, стоит отметить, что данный вертолет активно закупают на вооружение и зарубежные страны.

Благодаря хорошим скоростным и техническим характеристикам сегодня очень активно проводят его конструкторские модификации. В совокупности с хорошей дальностью полета, модель МИ-8 является одной из самых приоритетных летательных машин для проведения ее дальнейших усовершенствований. Тем самым, МИ-8 определенно занимает почетное место в нашей авиационной промышленности.

Модификации вертолета МИ-8

За все годы истории, после выхода первого прототипа было выпущено множество различных модификации данной летательной машины. Причем, каждая из этих модификации предназначалась для выполнения определенных целей. Все возможные вариации моделей вертолетов снабжались самым разным оборудованием, в зависимости от целей применения. Все модели данного вертолета можно условно разделить на несколько типов:

1. Опытные. Первые образцы, как самого МИ-8, так и его модификации. Иными словами это различные модели данного вертолета, в которые вносили те или иные изменения.
2. Пассажирские. Из названия понятно, что данные модели вертолетов служат для перевозки пассажиров. Причем, речь идет как о гражданских лицах, так и о военных. В обоих случаях он способен вместить в себе 18-30 человек, в зависимости от модификации, что делает его очень привлекательным для этой цели.
3. Транспортные. МИ-8 способен нести на себе груз с общей массой до 4 тонн. Не многие вертолеты могут похвастаться подобными характеристиками. А из-за возможности использования его для выполнения многоцелевых задач он и вовсе остается вне конкуренции.
4. Многоцелевые. Помимо всех вышеизложенных способов применения, МИ-8 способен совершать еще один ряд различных боевых задач. Хорошим примером тому может служить установка противопехотных мин в количестве до 200 штук. В некоторых случаях их используют для выполнения ряда технических и ремонтных работ, благодаря специальному оборудованию. Известны случаи использования МИ-8 и на поисковых и спасательных операциях. Порой, его используют и как воздушный госпиталь, опять же, с использованием специального оборудования.

Отдельно стоит отметить одну из самых новых модификации вертолета МИ-8, которую сконструировали буквально в конце прошлого года — МИ-8МТВ-5. Именно эта модификация изначально разрабатывалась с целью ведения боевых действий в самых различных климатических условиях. В отличии от старых моделей, здесь ввели возможность перевоза крупногабаритных грузов путем крепления на внешнюю подвеску вертолета. А благодаря своим боевым и скоростным характеристикам, у новой версии вертолета появилась возможность вести огневую поддержку для союзной пехоты. Причем, именно благодаря новейшему оборудованию, вовсе не обязательно вести огневую поддержку в дневных условиях.

И если данная модель хорошо себя покажет в боевых условиях, то ее однозначно, примут на постоянное вооружение. А иметь столь надежную и эффективную технику, для любой страны, очень важно. Ведь именно благодаря ней и обеспечивается безопасность всего государства.

Конструкция вертолета МИ-8

МИ-8 относится к классу одновинтовых вертолетов. Он имеет пять несущих винта и три рулевых винта. Лопасти винта, выполненные из цельного металла, обладают полным лонжероном, созданным из алюминиевых сплавов, спрессованных между собой. Кроме того, все лопасти вертолета имеют сигнализацию, и в случае повреждения какой либо из лопастей, пилоты будут от этом сразу же оповещены.

Благодаря наличию двух двигателей, в случае отказа одного из которых, на втором автоматически увеличивается подаваемая мощность, путем использования современного оборудования. Что позволяет не терять скорости и маневренности в случае неисправностей. А это – неоспоримое преимущество среди прочих вертолетов подобной модели.

В некоторых модификациях вертолета МИ-8 используется специализированная бронированная кабина. Зачастую, подобные модификации используют в боевых моделях. И подобные вариации очень часто приобретают на вооружение различные страны.

Конструкция шасси имеет статичные колесные опоры в количестве трех штук. Что позволяет вертолету приземляться даже в самых труднодоступных местах. Это является несомненным его преимуществом.

Кроме того, на вертолете установлена одна из лучших антифризных систем. Именно она не дает вертолету обледенеть. Благодаря чему, его можно использовать даже в самых экстремальных условиях.
На вертолете МИ-8 стоит отличная система отопления и вентиляции. Она позволяет отапливать или охлаждать не только кабину пилотов, но и пассажирский салон, что делает все перелеты весьма комфортабельными. Кроме того, данная система работает еще и на передние стекла вертолета и воздухозаборники.

Вертолет МИ-8 обладает достаточно серьезной электронной начинкой. Причем она, в свою очередь, имеет абсолютно различные характеристики и предназначение. Но именно за счет нее у вертолета имеется свои особенные отличительные свойства.

Стоит отметить, что сами по себе летные характеристики вертолета весьма привлекательны. Хорошая скорость, наряду с его грузоподъемными и пассажирскими функциями, делает его фаворитом среди подобных одновинтовых вертолетов. Несмотря на то, что самая первая модель была разработана сравнительно давно, его модификации очень активно развиваются и по сей день.

Технические характеристики ТТХ вертолета МИ-8

• Необходимый экипаж: 3 человека.
• Максимальная скорость полета: 250 км/ч.
• Максимальная высота полета: 4700 м.
• Максимальная транспортная дальность полета: 445 км.
• Максимальная пассажирская дальность полета: 500 км.
• Масса вертолета: 6600 кг.
• Максимальный вес груза на подвеске: 3000 кг.
• Вес заправляемого топлива: 2800 кг.
• Длина вертолета: 25,24 м.
• Двигатель: 2 х ТВ2-117А
• Максимальная мощность двигателя: 1700 л.с.
• Расход топлива: 0,680 т/час.

Технические характеристики ЛТХ МИ-8 1965 года

• Годы производства: с 1965 года.
• Всего изготовлено: около 12 тыс.шт.
• Боевое применение: военные конфликты второй половины XX века.
• Экипаж — 3 человека, десант — до 28 человек.
• Взлетная масса — 12 т.
• Размеры: длина (с винтами) — 25,3 м, высота (с рулевым винтом) — 5,5 м, диаметр несущего винта — 21,3 м.
• Вооружение: 1×12,7-мм или 7,62-мм пулемет, точки подвески для неуправляемых авиационных ракет и бомб.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
