Имеет оптимальное сочетание технических характеристик и возможностей.

Он обладает высокой несущей способностью и экономичностью, позволяет строить большие и массивные дома на относительно малой опорной конструкции.

Важной особенностью ленты является возможность совмещать ее с дополнительными элементами, в частности - с подвалом.

В отличие от большинства альтернативных вариантов, лента полностью приспособлена к строительству подземного помещения без вмешательство в конструкцию основания.

Помимо основных функций, подвал позволяет следить за состоянием бетонной ленты и обслуживать ее при необходимости.

Рассмотрим технику строительства подвала подробнее.

Разница между подвалом и погребом заключается в двух факторах :

• Место расположения . Если подвал является элементом фундамента дома и не может быть отделен от него, то погреб можно построить как непосредственно под домом, так и в отдалении от постройки, в любом удобном месте.
• Предназначение . Погреб традиционно предназначался для хранения пищевых продуктов, заготовленных на зиму. Подвал имеет более широкий список функций, от хранения заготовок на зиму до создания мастерской, склада, спортзала или иных нужд.

Наиболее принципиальным различием между этими сооружениями можно считать температурный режим. Если для хранения продуктов нужна более низкая температура, способствующая сохранности заготовок, овощей и т.п., то функционал подвала требует более высоких температур, комфортных для выполнения различных работ.

Кроме того, если погреб можно строить на готовой постройке, то подполье имеет большие размеры и строится только во время изначального возведения постройки.

Ленточный фундамент позволяет обеспечить практически любой температурный режим подвального помещения, в зависимости от назначения. Такой тип основания позволяет получить максимальную площадь подвала, соответствующую размерам надземных этажей.

При необходимости, его можно обустроить под жилье, хотя и менее комфортное, чем обычные помещения верхних этажей .

Условия для возведения подвала

Основным условием для строительства подвала является низкий уровень залегания грунтовых вод. Если они расположены слишком близко к поверхности, в подвале будет сыро, на бетонный пол будут воздействовать нагрузки пучения.

Учитывая большую площадь, их величина может оказаться критической и деформировать основание вместе с бетонной плитой . Если глубина залегания грунтовых вод находится слишком близко к полу подвала, сезонные колебания могут спровоцировать резкий подъем нагрузок, последствия от которого могут быть весьма плачевными.

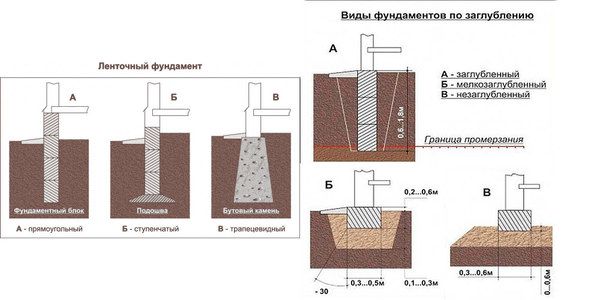

Какая должна быть глубина заложения ленточного фундамента

Для строительства подвала необходимо погружение ленты в грунт на глубину ниже уровня промерзания. Это минимальное значение, на практике чаще всего руководствуются высотой подвала, толщиной слоя песчаной подготовки и бетонного пола.

В сумме возможна глубина заложения ленты, превышающая 2 м. Необходимо учитывать, что при таких условиях боковая поверхность ленты имеет большую площадь, что способствует увеличению горизонтальных нагрузок на нее с внешней стороны.

Уменьшить их величину можно только расширением котлована и увеличением слоя засыпки пазух, компенсирующего давление и выполняющего дренирующие функции. Увеличивается объем гидроизоляционных работ и общий расход стройматериалов, особенно при наличии бетонного .

Расчет конструкции подвала должен выполняться грамотным специалистом, действовать «как у соседа» в данном случае слишком рискованно.

Возведение над частью дома и над всей площадью

Ленточный фундамент позволяет создать подвальное помещение как под всем домом по периметру внешних стен, так и под его частью.

Имеются отдельные случаи постройки подземных помещений, превышающих размерами надземную часть дома, но они требуют отдельного рассмотрения из-за сложности расчетов и строительств а.

В большинстве случаев, когда размер подвала меньше, чем общая площадь основания, глубина ленты принимается по условиям параметров постройки. Для подвального помещения выкапывается отдельный котлован с более глубоким фундамента, образующим достаточную высоту помещения

Котлован вписан в общий периметр ленты. Этот вариант используется в тех случаях, если имеется возможность использования варианта ленты .

При необходимости строительства полноценного заглубленного фундамента, подвальное помещение образуют путем вынимания грунта в нужном участке ленты.

Гидроизоляция

Отсечка ленты от контакта с водой является обязательным элементом, способствующим сохранению рабочих качеств материала и увеличению срока службы основания. Традиционным методом , применяющимся уже много десятилетий, является нанесение на боковые поверхности слоя нагретого (расплавленного) гудрона.

Для отсечки горизонтальных поверхностей используется двойной слой рубероида, проклеенный внутри битумной мастикой. Нижний слой укладывается перед установкой армпояса, а верхний наносится после выдержки и затвердения материала.

Современные материала для гидроизоляции позволяют образовать качественную защиту бетона от влаги . Наиболее эффективными считаются пропитки, проникающие в поверхностный слой материала и полностью исключающие возможность капиллярного проникновения в него воды.

ОБРАТИТЕ ВНИМАНИЕ!

Большинство строителей пока не доверяют новым и мало испытанным средствам, предпочитая проверенные методики - нанесение слоя битумной мастики или горячего гудрона.

Общая схема монтажа

Строительство подвалов ведется одновременно с возведением общего фундамента. Это позволяет получить прочное, монолитное основание, обладающее максимальной несущей способностью и устойчивостью к внешним нагрузкам.

Существует методика с подвальными помещениями, при которой используются фундаментные блоки (ФБС), но эту технологию преимущественно применяют для возведения массивных многоэтажных зданий.

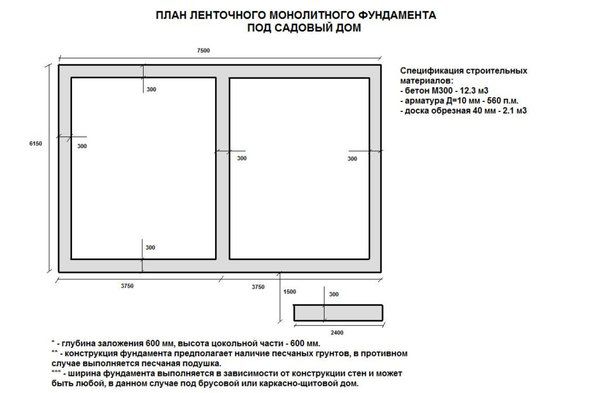

Рассмотрим порядок действий при заливке монолитной бетонной ленты :

• Подготовка участка, разметка, рытье котлована.
• Подготовка траншеи под ленту на дне котлована.
• Создание слоя песчаной засыпки.
• Укладка слоя гидроизоляции.
• Монтаж опалубки.
• Создание арматурного каркаса.
• бетона.
• Выдержка бетонной ленты до полного застывания материала.
• Распалубка, нанесение гидроизоляции.
• Дальнейшие работы.

Порядок действий указан схематично, без подробностей . Детали зависят от конкретных условий, гидрогеологической обстановки, состава грунта и т.д.

Может понадобиться несколько дополнительных действий - дренаж, или прочие операции, которые применяются по необходимости и согласно проектным данным.

Монтаж опалубки

обычно производится прямо на площадке. Материалом служит древесина (обрезная доска толщиной 25-40 мм) или фанера . Производится сборка щитов, ширина которых соответствует высоте ленты с некоторым технологическим запасом.

Собранные щиты устанавливаются на своих местах, выравниваются по осям ленты и фиксируются упорами с шагом 0,7-1,2 м. Расстояние между ними определяет толщину ленты и фиксируется поперечинами. При сборке необходимо обеспечивать максимальную плотность.

Щели или зазоры размером более 3 мм не допускаются . При появлении больших щелей используют паклю или забивают зазоры деревянными рейками. Монтаж опалубки выполняется аккуратно и прочно, чтобы при заливке имелась возможность противостоять нагрузкам и весу бетона.

Фанерная опалубка позволяет получить максимальное качество ленты, более простую и герметичную конструкцию.

Выбираем арматуру и ее диаметр

Диаметр арматурных стержней, используемых на ленточных основаниях, зависит от ширины бетонной полосы. Обычно применяются прутки диаметром 10-14 мм (рабочие) и 6-8 мм (гладкие, вспомогательные).

При ширине ленты до 20 см обычно применяют пруток 10 мм, а при толщине полосы до 30 см используются стержни диаметром 12 мм.

Для лент толщиной больше 30 см применяется диаметром 14 мм, но такие параметры в частном домостроении встречаются редко. Наиболее распространены стержни 12 мм, способные обеспечить устойчивость практически любых конструкций ленты при малоэтажном строительстве.

Армирование

Арматурный каркас представляет собой пространственную решетку, размещенную внутри ленты. Параметры армпояса выбираются из стержней на 2-5 см внутрь бетона. При высоте подвала около 2 м пояс обычно состоит из двух решеток, состоящих из 3-4 рядов горизонтальных (рабочих) стержней с оребрением.

Они принимают на себя осевые растягивающие нагрузки по всем направлениям, стабилизируя и укрепляя ленту.

Все нагрузки, как вертикальные, так и горизонтальные (направленные на боковые стены ленты) будут компенсированы рабочими стержнями, а гладкая арматура используется только для фиксации их в нужном положении до момента заливки бетона.

Вязка арматуры

Сборка армпояса, как правило, производится методом вязки мягкой отожженной проволокой. Такой метод соединения не требует подключения к сети электропитания и позволяет получить достаточно прочное соединение элементов.

Вязка производится методом скрутки двух прутков в перекрестном или продольном направлении. Кусок проволоки, сложенный вдвое, охватывает место соединения, после чего специальный крючок зацепляет петлю и вращательным движением делает плотную скрутку.

Для этого не требуется обладание особым умением, навык приобретается очень быстро.

Заливка

производится с нескольких точек, чтобы обеспечить равномерность и монолитность ленты. Рекомендуется использовать не ниже М200 или М250, позволяющие получить качественный и устойчивый к нагрузкам бетонный монолит.

Перед началом работ следует все подготовить и организовать доставку бетона, чтобы все работы закончить за один раз. Наличие холодных швов резко снижает качество ленты, создавая угрозу всей постройке.

После заливки производится штыкование или обработка вибромашиной, удаляющей мелкие пузырьки воздуха. Выдержка бетона длится 28 дней. Первые 3 дня каждые 4 часа ленту поливают водой, после чего накрывают полиэтиленом.

ОБРАТИТЕ ВНИМАНИЕ!

Затем 7 дней полив производят трижды в сутки. Опалубку можно снимать через 10 дней после заливки.

Завершающие этапы работы

После завершения выдержки поверхность ленты покрывают слоем гидроизоляции, утепляют (при необходимости) и засыпают пазухи. После уплотнения слоя засыпки производится заливка бетонной отмостки, отсекающей пазухи от контактов с дождевой водой, стекающей со стен или из водостоков.

Это позволяет существенно снизить возможность проникновения влаги в слой засыпки и разгружает дренажную систему.

Вентиляция

Вентиляционные отверстия (продухи) делаются в верхней части ленты по коротким сторонам периметра. Они располагаются попарно, напротив друг друга по углам и равномерно по всей длине с шагом 1,5-2 м.

Эти отверстия организуют воздухообмен подвального пространства, выводящий излишнюю влажность и способствующий просушке стен, устранению плесени, грибка и прочих нежелательных проявлений.

Полезное видео

В данном видео вы узнаете, как возвести монолитный ленточный фундамент с подвалом:

Заключение

Строительство подвала позволяет значительно увеличить полезную площадь дома, создать место для мастерской, хранилища или прочих нужд.

Для создания подвала потребуется большое количество материалов и земляных работ, поэтому необходимо заранее подготовить место для складирования вынутого грунта, а также быть готовым к повышенным финансовым расходам.

Технология строительства мало отличается от методики создания обычной ленты, разница лишь в высоте стен и объемах работ по утеплению и гидроизоляции.

Вконтакте

Оборудование подвала является начальной и основной стадией строительства любого дома. Независимо от того частный ли это дом или многоэтажный. Его наличие поможет увеличить полезную площадь, которая необходима для решения многих задач.

Виды подвального помещения

Если вы запланировали строительство подвала в доме, то необходимо определиться с его дальнейшим назначением. Существует несколько способов использования . Это может быть:

• дополнительное жилое помещение, рабочий кабинет, бильярдная, фитнес зал и т.д.;
• мастерская с рабочими стеллажами и оборудованием;
• техническое помещение. В нем могут быть установлены нагреватели, бойлеры, системы фильтрации и очистки воды, размещены подсобные помещения;
• погреб для хранения овощей, фруктов, консервации и других предметов;
• гараж.

Строительство подвала в частном доме

Порядок строительства подвального помещения

Строительство и монтаж подвала в частном доме начинается с оборудования котлована.

Котлован под строительство дома с подвалом

Перед началом работ необходимо провести геологическое исследование несущей способности грунта. Только после такой проверки можно начинать строительство подвала.

Важно!

Размер вырытого под фундамент котлована должен превышать размеры планируемого дома на 1,5 метра.

Рекомендуется, чтобы высота подвала была около 2 метров, если он не будет использоваться в качестве жилого помещения. Если в подвале будет оборудовано жилое помещение, то его рекомендуемая высота может быть до 2,5 метров. Это позволит использовать подвальное помещение полноценно.

Оборудование котлована

Если предусматривается оборудование соразмерного с площадью здания, то необходимо сделать дверные и арочные проходы в фундаменте. Не следует забывать об арочных перемычках, которые могут быть изготовлены либо из дерева, либо из железобетона. Деревянная перемычка должна быть предварительно обработана составом, кот орый устранит ее гниение и порчу насекомыми. Она изготавливается из бруса, сечением на менее 15 см. Железобетонная перемычка крепится в соразмерную опалубку.

Дверные и оконные проемы в подвале

Рекомендуемая глубина подвала под землей должна быть в пределах от 1 м до 1,5 м. Оставшаяся высота должна быть выше уровня земли. В ней целесообразно оборудовать небольшие вентиляционные оконца. Оборудование подвалов в частном доме глубиной более 1,5 м грозит подтоплением подземными грунтовыми водами.

Вентиляционные окна в подвале

Если фундамент будет ниже уровня вод, то встанет необходимость обязательного монтажа независимой или принудительной системы дренажа для откачки воды.

Дренажная система подвала

Днище котлована оборудуется многослойной подушкой из щебня и песка, на которую устанавливается железобетонная плита. В дальнейшем, эта плита будет служить фундаментом всего дома. Плита при помощи рубероида изолируется от влаги и на нее заливается слой бетона, который станет основанием для стены подвала.

Гидроизоляция фундамента

Перекрытием подвала в частном доме может служить железобетонная плита, реже устанавливаются балочные или деревянные перекрытия.

Монолитное перекрытие подвала из бетона

Свободное пространство котлована после установки стены и гидроизоляции засыпается землей.

Гидроизоляция подвала на этапе строительства

Стены подвала из бетона и кирпича

Для монтажа стен применяется бетон, кирпич, бетонный блок, плита, другие материалы. Если подвал под домом планируется сделать монолитным, то он строится по принципу ленточного фундамента. На дно фундамента, после проведения гидроизоляции, устанавливается опалубка, внутреннее пространство заполняется армирующей сеткой и заливается бетоном. После застывания бетона, примерно на седьмые сутки, устанавливается перекрытие.

Устройство ленточного фундамента

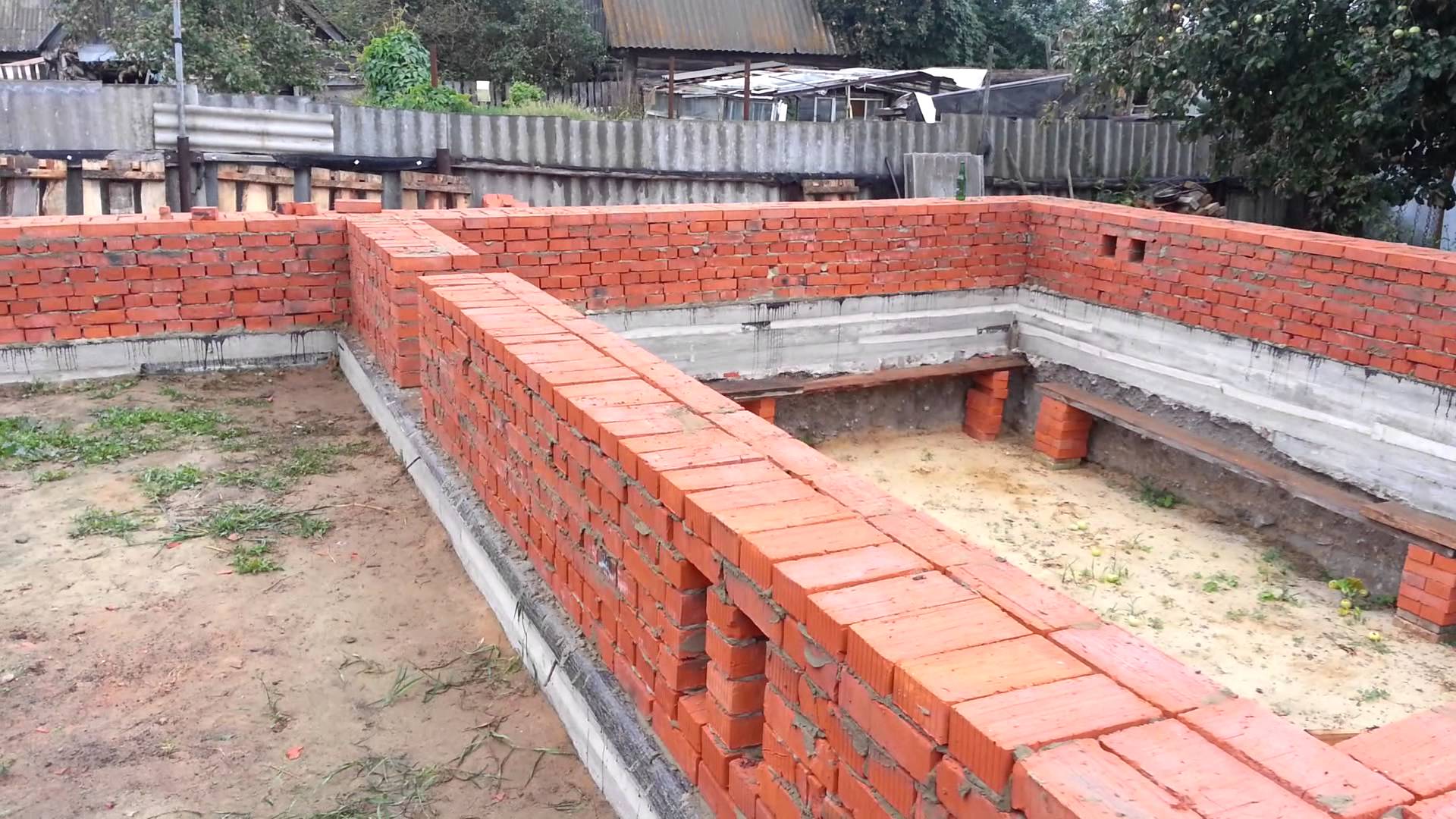

Если вы решили строить стены из кирпича, то должны быть очень аккуратны и внимательны.

Важно!

Кирпичные стены должны быть горизонтальны и вертикальны.

Кладка кирпичной стены начинается с углов. После окончания монтажа лишний раствор с внутренней части кирпичной стены убирается.

Фундамент из кирпича

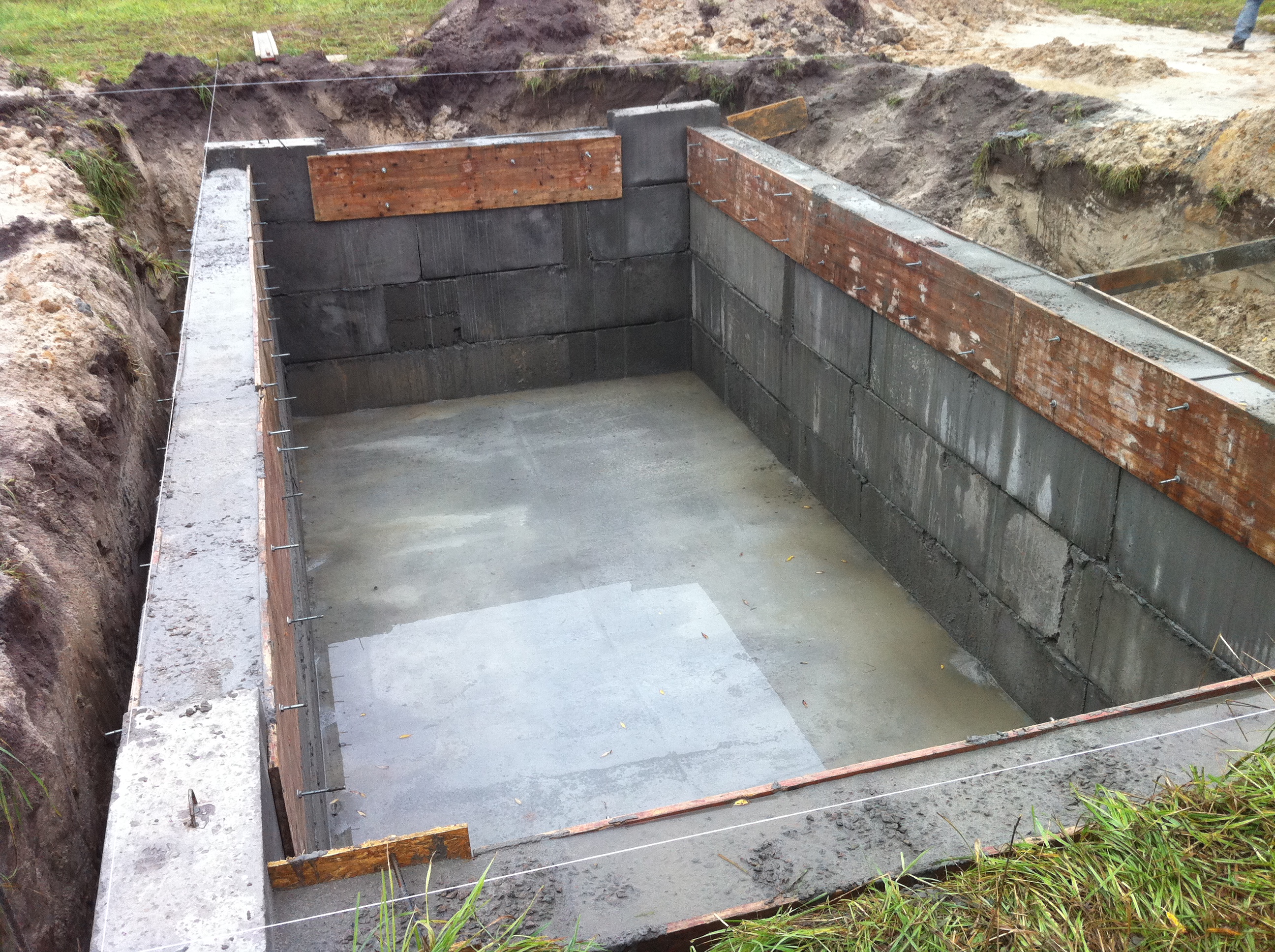

Стены подвала из блоков

Независимо от того, что подвал под домом можно строить из монолитного бетона или кирпича, самым распространенным является применение подвальных бетонных блоков – ГОСТ.

Стены подвала из блоков

Монтаж подвала из блоков отличается своей быстротой. Основным документом, который определяет строительство подвалов, является ГОСТ 13579 – 78. Цифра 78 обозначает год ввода ГОСТ в действие.

Для монтажа подвалов применяются сплошные блоки ГОСТ:

• фундаментный блок сплошной (ФБС);
• фундаментный блок с вырезом (ФБВ);
• фундаментный блок пустотный (ФБП).

ФБС является самым распространенным и применяется во всех видах строительства. Эти блоки могут быть нескольких размеров. Наиболее применяемый имеет габариты длины, ширины и высоты 2380х300х580 мм соответственно. Шириной он бывает 400, 500 или 600 мм при указанной длине и высоте. ГОСТ ФБС имеет доборный блок таких же габаритов, но с высотой 280 мм. Длиной он может быть 1180 или 880 мм.

Укладка блоков ФБС

ФБВ отличается от ФБС вырезом, который проходит по всей длине. Это позволяет во время монтажа укладывать на стены дверные перекрытия и коммуникационные линии. ФБВ имеет длину 880 мм и такие же габариты ширины и высоты, как ФБС.

Монтаж блоков

ФБП имеет пустоты, открытые в верхней и нижней части. Благодаря таким пустотам, уменьшается количество бетона на их производство и вес блоков значительно ниже. Этот тип блоков имеет длину и высоту 2380 и 580 мм соответственно и может быть шириной 400, 500 или 600 мм. Доборных блоков ФБП не выпускается.

Ленточный фундамент из блоков

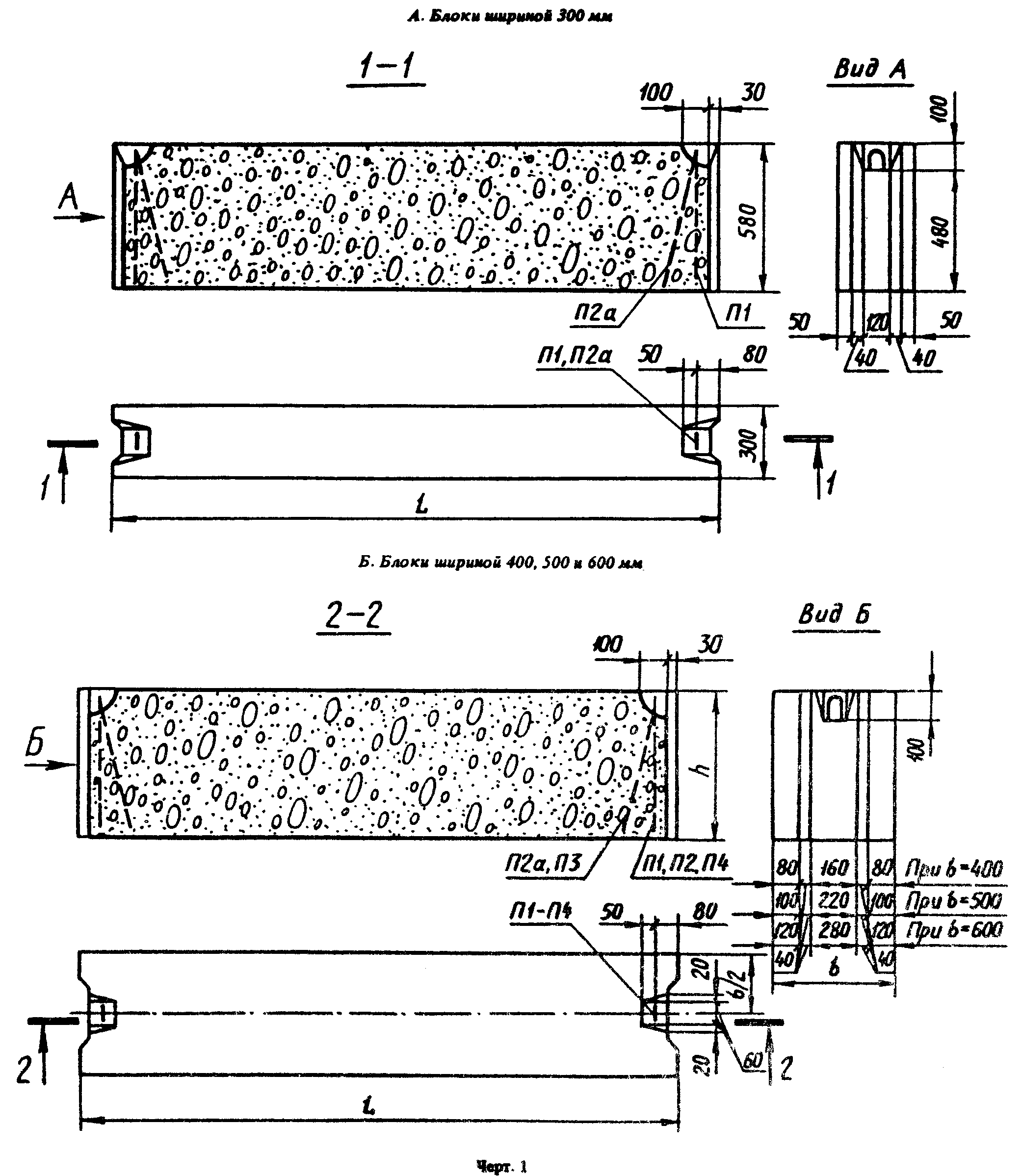

ГОСТ 13579 – 78 определяет буквенно-цифровое обозначение фундаментных блоков, в котором указываются марка блока, округленные его габариты в дециметрах, вид бетона. Например, ГОСТ 13579 – 78 определяет марку блока “ФБП 24.4.6 – С”. Это означает, что перед нами фундаментный блок пустотный, габаритами 2380х400х580 мм, выполненный из силикатного бетона. Может применяться маркировка Т или Л, что означает тяжелый или легкий бетон. ГОСТ 78 определяет класс прочности бетона для фундаментных блоков. Блоки, выполненные из легкого или тяжелого бетона, имею класс прочности В 3,5, а их силикатного бетона В 12,5.

Блоки типа ФБС

ФБС изготавливаются без внутреннего наполнения арматурой. ГОСТ определяет в таких блоках наличие монтажной петли специальной формы из металла класса 8АІ и выше. Петли могут устанавливаться на поверхности блока или находиться в технологический выемке на расстоянии 25-30 см от краев блока. Если блок имеет минимальную длину в 880 мм, то ГОСТ разрешает изготовление таких изделий без петель.

Фундаментные блоки ФБС

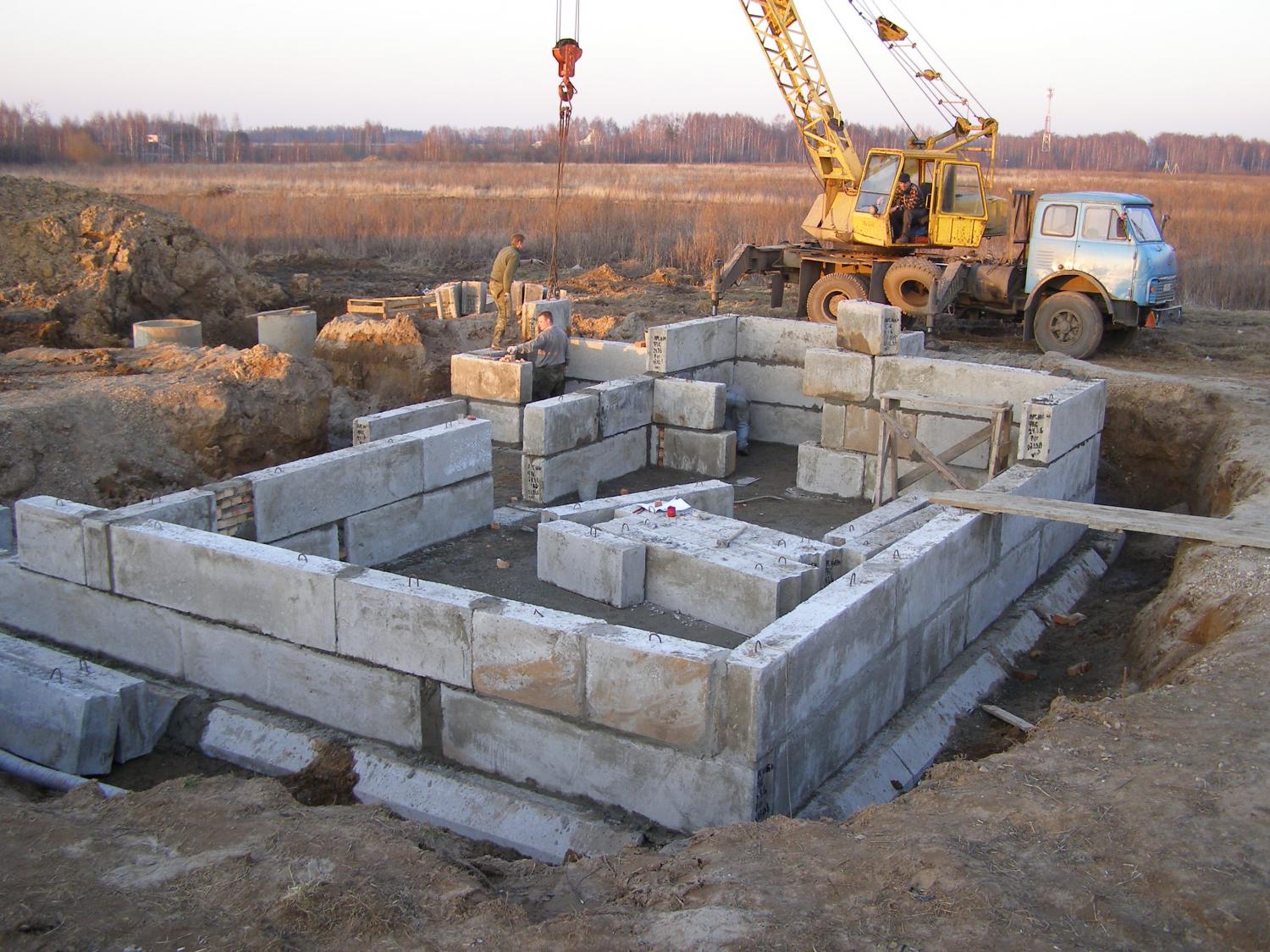

Монтаж стены подвала из блоков

ФБС применяют при строительстве домов с ленточными фундаментами. Они монтируются после укладки подушки фундамента и горизонтальной гидроизоляции.

Монтаж стен подвала из блоков

Процесс монтажа фундаментной стены под домом имеет свою технологию:

1. Между нижним рядом блоков и поверхностью бетона укладывают рубероид при помощи битумно-полимерной мастики. В зависимости от плотности грунта, укладывают раствор цемента, толщиной 25-30 см, что будет для блоков выравнивающим основанием.
2. Для соединения блоков и стыков между ними применяется цементный раствор с водонепроницаемыми и морозостойкими добавками.
3. Монтаж блоков необходимо проводить при помощи специального геодезического оборудования по осевой разбивке здания.
4. В первую очередь устанавливаются блоки-маяки. Они монтируются по углам и в местах соединения наружных стенок с внутренними. Если в доме большая длина, то установка блоков-маяков проводится через каждые 20-25 метров. Когда блоки-маяки установлены, между ними натягивается монтажная нить для установки других блоков.
5. Для монтажа блоков необходима специальная техника, так как один блок ФБС 2380х300х580 весит 980 кг.
6. 6 . Перед монтажом очередного ряда , верхняя часть предыдущего ряда блоков обрабатывается водой , после чего на нее укладывается и выравнивается цементная смесь .
7. Следующий ряд блоков монтируется с перемещением вертикального шва в пределах 30 см. Для этого на нижнем ряду блоков проводится разметка.
8. Правильность монтажа проверяется по блокам-маякам и монтажной нити.
9. Незначительные смещения устраняют на месте. Плиту необходимо приподнять, убрать лишнюю цементную смесь или добавить необходимое количество.
10. Когда плита принял необходимое положение, ее освобождают от монтажных строп. Лишний раствор, выступивший наружу, снимают и укладывают в вертикальный шов. Этот же шов потом полностью заполняют раствором, чтобы избежать пустот и не допустить проникновения воды внутрь подвала.

Как построить фундамент из ФБС блоков Гидроизоляция подвала из монолитного бетона

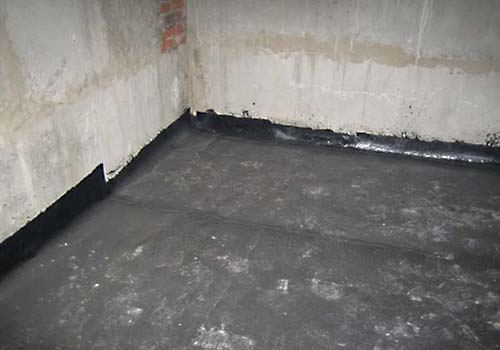

Внутренняя гидроизоляция проводится по всей поверхности подвала. Особое внимание уделяется стыковым соединениям бетонных блоков и кирпичной кладке. Существует несколько способов защиты подвального помещения от подтоплений. Каждый имеет свою специфику установки, положительные и отрицательные стороны. Гидроизоляция может быть: рулонная (битумная или оклеечная), мембранная, жидким стеклом или жидкой резиной. Для внутренней гидроизоляции подвальных помещений применяют вертикальную или горизонтальную изоляцию. Зачастую применяется комбинированный способ, в котором вертикальная и горизонтальная изоляция применяется одновременно.

Гидроизоляция швов подвала

Внешняя гидроизоляция проводится перед началом закладки фундамента. Дно ямы трамбуется, укладывается двумя слоями рубероида и покрывается битумом. Горизонтальная изоляция должна выходить за стену на 20 см. Таким же способом защищаются стены. Изоляция стены должна быть выше ее на 15-20 см.

Внешняя гидроизоляция подвала

При строительстве дома на песчаной или неплотной почве, для защиты подвального помещения от влаги, периметр вокруг здания оборудуют отмосткой, а в доме дополнительно устанавливают дренаж.

Как сделать гидроизоляцию фундамента

Теплоизоляция

Теплоизоляция является одним из элементов оборудования подвала. Она будет защищать подвальное помещение от конденсата в теплое время года и от потери тепла – с наступлением холодов. Теплозащита стены проводится после их гидроизоляции. В основном, для утепления применяется экструдированный пенополистирол. После стены утепляется пол при помощи пенополистирола или пенофола, который отражает тепло обратно в подвал. Для теплоизоляции потолка подвала применяют стекловату или пенопласт.

Утепление фундамента и подвала

Вентиляция

Для вентиляции проводят два канала, которые могут быть выполнены из кирпича (размер канала – 14х14 см), а также с использованием металлический или пластиковых труб. Вытяжная шахта монтируется под подвальным потолком и совместно с другими каналами вентиляции выходит наружу через крышу здания. Вход приточной шахты монтируется под крышей или на крыше, напротив вытяжной шахты, заканчивается возле основания фундамента. Учитывая то, что в летнее время вытяжка бывает слабой, вытяжную шахту рекомендуется оборудовать вентилятором. Кроме вентиляционных труб, в цокольной части стены, которые находятся над землей, оборудуются вентиляционные окна.

Александр Быков. Автор.
Копирайтер: строительство, ремонт.
Образование: Тернопольская академия народного хозяйства специальность «Менеджмент организаций». Опыт работы в копирайтинге: С 2014 года по настоящий момент.

Строительство подвала в доме — задача, с которой сталкивается каждый владелец земельных угодий. Представить себе коттедж без подвального помещения практически невозможно. И если вы считаете, что данный конструктивный элемент предназначен лишь для хранения ненужностей, то вы глубоко ошибаетесь. Строительство подвала своими руками может с легкостью решить злободневную проблему нехватки полезной территории и избавить от множества проблем. Не верите? Данная статья развеет ваши сомнения!

Классификация подвальных помещений

Строительство подвала в частном доме может преследовать разные цели, в соответствии с которыми подполье делится на несколько видов.

Подвал-погреб . Замечательно справится с хранением фруктов и овощей, а также заготовок на зиму. Однако учтите, при таком раскладе придется забыть об отоплении подземных пространств, а для фундамента это не совсем хорошо.
Подвал-техническое помещение . Предоставит возможность разместить инженерные сооружения, например, фильтры, водонагреватели, котлы. Это позволит избавиться от громоздких приборов в ванной или на кухне и использовать полезную площадь с максимальной пользой.

Подвал-цокольный этаж . Идеален для создания кабинета или бильярдной. Впрочем, все будет зависеть исключительно от ваших фантазий. Хотите, обустройте в таком подвале место слета футбольных фанатов, а хотите — тренажерный зал.
Подвал-мастерская . Станет настоящим спасением для тех, кто любит мастерить что-нибудь своими руками. Можно разделить помещение на две функциональные зоны: мастерскую и склад для хранения инструментов.
Подвал-гараж . Один из самых популярных вариантов. Но помните, что основное условие при строительстве — удобный въезд. Подвал должен быть просторным, ведь придется побеспокоиться не только о надлежащих условиях для хранения авто, но и для осуществления при необходимости его мелкого ремонта.

Что касается стоимости строительства подвала, то данный показатель может варьироваться в широких пределах. В любом случае, строительство подвала, цена которого устроит именно вас — вполне реальна.

Технология строительства подвала

Если подвал будет выступать в роли технического сооружения, то высота стен должна быть в пределах 1,9-2,2 м. Если же это помещение будет жилым, то оптимальная высота — 2,6 м.

Это важно!
При поверхностном протекании грунтовых вод подвал лучше строить из железобетона. Для большей надежности приобретите бетон М500.

Порядок работ также зависит от грунтовых вод. Если они слишком близко, то первым делом формируют пол, тогда как при их отсутствии можно начинать и со стен.

Как сделать пол?

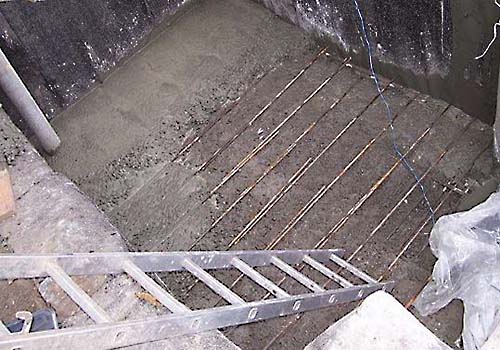

Выкапывается яма с запасом по ширине (для опалубки), формируется песчаная подушка с добавлением щебня. Затем обустраивается опалубка, настилается гидроизоляция с последующим армированием и заливкой бетона.

Если сначала строились стены, то песчаная подушка просто заливается бетонным раствором. Между стен выкладывается слой гидроизоляции, т.е. необходимость в опалубке отпадает автоматически. Здесь главное — вырыть яму на глубину, аналогичную глубине стен (чтобы песчаная подушка находилась на одном уровне).

Как сделать стены?

При строительстве монолитного подвала стены обустраиваются по технологии ленточного фундамента. Выкапываются траншеи, на дно насыпается песок, устанавливается опалубка. После проведения гидроизоляционных мероприятий укладывается армирующая сетка и заливается бетон.

Если вы решили сначала заливать пол, то опалубка для формирования стен устанавливается лишь после окончательного затвердевания бетона. Иначе опалубочные раскосы под тяжестью раствора могут вдавиться в пол, образовав тем самым ненужные углубления.

Бетон, вне всякого сомнения, материал хороший, но для тех, кто не ищет простых решений и хочет быть уверенным в надежности постройки на 100% стоит задуматься о возведении стен из кирпича. Да, такая работа требует предельной аккуратности, т.к. приходится следить за горизонтальностью и вертикальностью стен, но результат того стоит.
Кладку начинают от угла, и ведут до 7-го ряда. Если планируется нанесение на стены штукатурки, следите, чтобы раствор не попадал на внутреннюю поверхность.

Это важно!
Профессионалы советуют через каждые полметра укладывать арматурную сетку. Это необходимо для придания конструкции дополнительной прочности. Чтобы покрыть каркас раствором полностью следует увеличить толщину наносимого слоя на 2 см.

Помните о местах дверных и оконных проемов. Перемычки могут быть как железобетонными, так и деревянными. Деревянные изготавливаются из брусьев сечением 15 см. Перемычки, предварительно обработанные битумом, закладывают на расстоянии 25 см с каждой стороны. Железобетонные монтируют в укрепленную опалубку, идентичную по ширине стенам. Диаметр арматурин — 7-8 мм.

Еще один вариант строительства стен — использование блоков. Метод привлекает экономией времени — подвал из блоков можно построить очень быстро. Единственное, придется выравнивать каждый блок по горизонтали, вертикали и уровню стены. Чтобы этот процесс не показался утомительным, начинайте укладку с углов. При планировании несущих колонн их рекомендуется заливать бетонным раствором по технологии столбчатого фундамента.

Гидроизоляция подвала

Строительство подвала даже на самой сухой территории предполагает грамотную гидроизоляцию. Ведь проливные дожди и прорывы водопроводных труб пока никто не отменял.

Внутренняя гидроизоляция

Если подвал из кирпича или блоков, то следует обезопасить промежутки между стыками. Толщина слоя гидроизоляционной мастики должна быть не менее 2 см. После обмазки швов можно дополнительно обработать блоки той же мастикой. Теперь пора штукатурить. Закрепите на стенах арматурный каркас и нанесите слой штукатурки в 3 см.

Приступаем к полу. Обмажьте стыки между стенами и полом битумом. В идеале необходимо использовать проникающую гидроизоляцию, но учтите, что заполнение бетонных пор возможно только в том случае, если пол не просох окончательно. А вот гидроизоляционная мастика наносится исключительно на сухую поверхность.

Внешняя гидроизоляция

Внешняя гидроизоляция призвана обеспечить надежную защиту от влаги снаружи стен и под полом. Лучшее средство защиты пола — утрамбованная на дне ямы глина, покрытая двойным слоем рубероида и обмазанная битумом.

Стены защищают аналогичным способом. Однако прежде не лишним будет удостовериться, что горизонтальная гидроизоляция выступает за стена на 15 см. Затем по всей высоте стен укладывается рубероид. Он должен заходить за поверхность на 20 см. Если снаружи от возведенных стен имеется зазор в 10 см, то по всему периметру укладывается глина, если больше — половинки от кирпичей.

Как утеплить подвал?

Как ни крути, но подвал — самое холодное и сырое место в доме, предполагающее не только гидроизоляцию, но и утепление. В жаркий период теплоизоляция избавит от конденсата, зимой — от потери тепла.

Утепление стен проводится после высыхания гидроизоляционной мастики (на 6 день). Плиты экструдированного пенополистирола наклеиваются прямо на гидроизоляцию. Для склейки сгодится битум. Плиты должны выступать над землей на 40 см. Перед засыпкой траншеи накройте утеплитель асбестоцементыми листами. Но и это еще не все. После засыпки выполняется горизонтальное утепление на месте будущей отмостки на глубине 30 см.

Утепление пола проводится по такому же алгоритму. На гидроизоляцию укладывается пенополистирол толщиной 10 см. Далее укладывается второй слой теплоизолятора. Можно использовать пенофол, который будет отражать тепло внутрь подвала.

Потолок также нуждается в защите. Для его утепления одинаково хороши пенопласт, пенополистирол, минвата.

Вентиляция подвала

Строительство подвала в готовом доме невозможно без проектирования продуманной вентиляционной системы. Чаще всего реализуется проект приточно-вытяжной вентиляции, именуемой также естественной, базирующейся на разности температур внутри и снаружи подвала.

Такая вентсистема состоит из двух труб: вытяжной и приточной. Вытяжная, начинаясь от потолка, идет на крышу. Приточная располагается на противоположной стороне и начинается от пола.

Это важно!
Вытяжка выводит воздух из помещения, а приточная труба обеспечивает свежим кислородом. Так естественная вентиляция помогает поддерживать в подвале нормальную влажность.

Немаловажное значение имеет диаметр труб. Наиболее выгодный вариант — трубы, общий диаметр которых составляет более 10 см. Хотя, если подвал маленький допускается данный показатель несколько уменьшить.

Теперь вы знаете, как построить подвал, в котором будет сухо и тепло, а значит, в таком помещении можно без проблем хранить домашние заготовки, оборудовать тренажерный зал или автомастерскую.

Строительство подвала: видео

Строить или не строить при возведении собственного дома? При ответе на этот вопрос, необходимо хорошо подумать, взвесить все «за» и «против» и только потом принимать решение. На сколько смогу, я постараюсь Вам в этом помочь.

Обустройство подвала часто может оказаться очень полезным. Туда вполне гармонично впишется мастерская, сауна, постирочная, котельная-бойлерная, игровая комната (например, бильярдная), тренажёрный зал и т.п. В подвале легко создать комфортные условия для хранения запасов на зиму (овощей, различных солений и т.д.). Если позволяет рельеф участка иногда используют как гараж.

В общем свои преимущества конечно есть, но есть и недостатки. То что строительство подвала, довольно дорогое удовольствие, говорят практически все, особенно когда приходится иметь дело с проблемой высокого . Процесс этот очень трудоёмкий и требует квалифицированных исполнителей. Если при строительстве будут допущены серьёзные ошибки, то подвал будет доставлять Вам только головную боль.

Выбор конструктивных решений при строительстве главным образом определяется двумя факторами:

1. глубиной залегания грунтовых вод;
2. тёплым или холодным будет подвал.

Сначала рассмотрим случай, когда уровень грунтовых вод не поднимается выше уровня пола подвала. В этом случае нам нужно защитить его только от капиллярной влаги присутствующей в грунте.

Итак, в-первую очередь и выкапываем котлован. Лучше не углублять подвал в землю на всю высоту. Если потолок подвала будет располагаться на высоте около 1 метра от уровня земли, появляется возможность сделать оконные проёмы, то есть в цокольных помещениях будет естественное освещение. Кроме того наличие окон очень хорошо с точки зрения вентилирования подвала, что также не мало важно. Когда Вы поднимаете подвал выше, уменьшается вероятность контакта его с грунтовыми водами.

Таким образом, учитывая высоту потолков в подвале, высоту расположения цокольных перекрытий, толщину подготовительного слоя и бетонного пола, а также чистового пола, копаем котлован на глубину около 2-2,2 метров. После экскаватора зачищаем котлован в ручную.

Строительство подвала занимает не один день. Всегда есть вероятность того, что пойдёт дождь. После этого грунт на дне котлована может разжижиться и потерять свои несущие свойтсва. Поэтому необходимо провести некоторые мероприятия по предотвращению этого.

Во-первых, при зачистке котлована нужно придать его дну небольшие уклоны от центра (например, на две стороны). По периметру котлована нужно прокопать не глубокие канавы, также придавая им уклон в определённом направлении. В самой низкой точке выкапываем приямок для сбора дождевой воды. Можно вкопать в него небольшую бочку (металлическую или пластиковую). Вода из неё выкачивается любым насосом.

После зачистки котлована производим подготовку основания. Засыпаем на дно слой щебня толщиной 10-15 см, а затем такой же слой песка, с обязательным трамбованием. Идеальный вариант — использование для уплотнения специальных виброплит. Если такой нет — трамбуем в ручную немного увлажняя песок.

На подготовленное основание раскатывается рулонная гидроизоляция. Минимум 2 слоя с обязательной сваркой стыков с помощью газовой или бензиновой горелки. Можно использовать обычный рубероид, тщательно промазывая между слоями битумом.

Затем ставим опалубку для заливки бетонного пола. Высота её около 30 см. Удобно использовать 2 обрезные дюймовые доски шириной 15 см. Некоторые строители заливают плиту на 20-30 см выступая за пределы будущих стен подвала. Чем это обосновано точно сказать не могу.

Если мы строим тёплый отапливаемый подвал на гидроизоляцию раскладываем слой утеплителя (5-10 см). Лучше всего для этого подходит экструдированный пенополистирол. Если же подвал предполагается делать холодным (например, для хранения запасов на зиму, утеплять пол не нужно. Он будет создавать необходимую прохладу. При этом пол первого этажа нужно будет утеплять.

Затем на утеплитель раскладываем арматурную сетку с шагом 20 см. Арматуру используем диаметром 12 мм. Укладывать её нужно в 2 слоя. Если в последствии стены подвала предполагается делать из монолитного железобетона, концы арматуры по периметру загибаем вверх, чтобы потом к ним привязывать арматурный каркас стен (см. фото). Между собой прутья скрепляем вязальной проволокой. В целях экономии лучше использовать приобретающую в последнее время всё большую популярность стеклопластиковую арматуру. Она дешевле, прочнее, с ней легче работать и к тому же она не поддаётся коррозии.

После завершения армирования заливаем бетонную плиту. Толщина её не меньше 20 см. После заливки плита должна высохнуть, нагружать её стенами рекомендуется не раньше чем через 3 недели. Если предполагается стены подвала делать из монолитного железобетона, начинать выставлять опалубку и вязать арматурный каркас можно буквально на следующий день.

Стены подвала, как уже говорилось выше, можно строить из монолитного железобетона. Также, при залегании грунтовых вод ниже пола подвала, стены сооружаются из блоков ФБС, или выкладываются из керамического (красного) кирпича. Силикатный кирпич для этих целей не подходит.

После возведения стен подвала снаружи необходимо сделать гидроизоляцию. Выполняют её обычно двумя способами:

1. обмазывание битумом в 2 слоя;
2. (например, технониколь и т.п.)

Через 5-7 дней после выполнения гидроизоляции можно приступать к . Для этого опять лучше всего подходит экструдированный пенополистирол. Обычный пенопласт со временем набирает влагу и теряет свои свойства. Плиты утеплителя, для того чтобы не повредить слой гидроизоляции, лучше приклеивать. В качестве клея используются битумные мастики.

Выше уровня земли плиты утеплителя крепить к цоколю лучше специальными дюбелями для пенопласта (так называемые «зонтики»). Так надёжнее.

Утепление стен рекомендуется делать в любом случае: и когда подвал отапливаемый, и когда нет. Утеплитель защищает стены подвала от промерзания и его последствий — образование конденсата на стенах, появление сырости и плесени. К тому же плиты утеплителя защищают гидроизоляцию от механических повреждений.

После утепления стен производим обратную засыпку грунта с уплотнением. Для дополнительной защиты подвала от дождевой воды обязательно делаем отмостку, причём под неё также закладываем утеплитель. Подробнее об этом рассказано в самом конце статьи про . Там же имеется небольшое видео.

При строительстве подвала обязательно предусмотреть его вентиляцию. Выполняется она в соответствии со схемой изображённой на рисунке. Приточный и вытяжной воздуховоды располагают в противоположных углах комнаты.

На зиму приточный воздуховод закрывают.

В случае, когда грунтовые воды поднимаются выше уровня пола подвала, строительство его более сложное и дорогостоящее. Об этом мы .

Наличие подвала позволяет расширить полезную площадь дома и переместить ряд технических помещений из жилой части здания в подвальное помещение. Однако кроме преимуществ сооружение подвального этажа требует определенных затрат и ответственности, так как неправильно построенный фундамент принесет только неприятности.

Мы расскажем, как построить подвал под домом своими руками.

Проектирование

На фото – план подвального этажа с указанием экспликации помещений и их площади.

Перед тем, как построить дом с подвалом, необходимо обзавестись грамотным проектом этого сооружения. В общем, это можно было бы и не выносить отдельным пунктом, но, учитывая важность и определяющее значение верно составленного плана работ, мы все же подробнее.

Или без него) в обязательном порядке входит в общий проект сооружения. Этот документ должен составляться грамотным и опытным инженером-строителем или архитектором. Доверять его дилетантам или выполнять самостоятельно, без соответствующих знаний, мы категорически не рекомендуем.

Итак, у вас остается несколько возможностей:

1. Заказать проект проектной организации. Цена такой услуги может быть достаточно высока, зато качество и надежность будут соответствовать нормам;
2. Заказать строительство конструкции «под ключ», тогда все хлопоты по созданию проекта берет на себя подрядчик, вам остается только наблюдать и контролировать;
3. Воспользоваться услугами частного проектировщика, которого можно найти на биржах фриланс-услуг в сети. Это дешевле, чем предыдущие варианты, но вы рискуете нарваться на недобросовестного или неграмотного специалиста;
4. Воспользоваться готовым типовым проектом, который можно найти и скачать на нашем сайте. Наиболее простой и дешевый вариант.

Важно!
Наличие проекта при строительстве любого капитального сооружения совершенно необходимо, без каких-либо исключений.

Выбор параметров конструкции и материалов

• Чтобы понимать, как правильно построить подвал, необходимо произвести геологическую разведку местности на предмет глубины промерзания почвы, уровня залегания грунтовых вод и состава почвы . От этих характеристик будет зависеть тип конструкции, ее глубина, а также материал, из которого будут построены стены фундамента.

Важно!
Если окажется, что грунтовые воды не поднимаются выше основания фундамента, тогда его стены можно строить из блоков, кирпича или другой кладки.
Если грунтовые воды могут подниматься выше, тогда лучше строить монолитное железобетонное сооружение.

• Нижняя плита основания фундамента должна располагаться ниже уровня промерзания земли . Определить этот уровень можно с помощью специализированной службы, которая производит разведку почвы, а также можно воспользоваться информацией из открытых источников: спросить у соседей, которые недавно строились в этом районе, поискать в сети, почитать специальную литературу.
• От типа почвы и ее состава будет зависеть выбор конструкции фундамента, ее характеристики, глубина и т.д . Несущие способности разных видов грунта сильно отличаются, и некоторые разновидности не подходят для строительства в них определенных видов фундаментов. Кроме того, от состава почвы зависит ее способность накапливать влагу и вспучиваться зимой, что также должно быть учтено при составлении проекта.

• Наконец, структура земельного среза определяет направление и особенности перемещения подземных вод и осадочных потоков, места скопления влаги, места возможной просадки грунта и т.д . Это все весьма и весьма важно при определении параметров будущего сооружения.

Земляные работы

Когда проект готов, можно приступать к его практической реализации.

Начинаем с раскопки котлована:

1. В соответствии с проектом переносим контуры будущего сооружения на местность. Для этого территорию размечаем нитками, добавляя к размерам периметра 1.5 – 2 метра с каждой стороны для удобства последующих работ;

1. Чтобы нитки не мешали, их можно удалить, отметив линии полосками из песка;

1. Далее производим выемку грунта с помощью экскаватора или вручную. Это зависит от ваших физических или финансовых возможностей;

1. Глубину котлована делаем с учетом подсыпки песка и гравия, а также, если есть необходимость, с учетом ;

1. Дно котлована разравниваем и трамбуем, на него высыпаем слой песка и гравия толщиной 20 – 30 см, который также трамбуем.

Плита основания

При неглубоком залегании грунтовых вод, а также для большей надежности в целом, лучше сначала залить подошву из качественного железобетона:

1. На подсыпку из гравия и песка стелем строительный полиэтилен в два слоя. Толщина пленки – не менее 300 мкм. Делаем нахлесты на стены высотой не менее 35 см;

1. В соответствии с проектными параметрами строим опалубку высотой 30 см. Для этого удобно использовать доски шириной 150 мм, которые можно сбить по две штуки в щиты, из которых получатся бортики;

1. В опалубке выкладываем арматурный каркас. Для этого берем арматуру диаметром 12 мм и формируем из нее решетку, связывая места пересечений прутьев вязальной проволокой. Края решетки не доходят до опалубки на 5 см. Размер окна – 15 см, решетку ставим на кирпичи, затем на нее ставим такую же решетку на новые кирпичи или другие опоры;

1. Производим заливку бетона. Раствор готовим в пропорции 1:3:5 (цемент/песок/гравий) или покупаем товарный бетон (предпочтительнее и качественнее). Бетон разравниваем с помощью виброрейки, опалубку заполняем до краев;

Важно!
Если вы планируете строить монолитные стены, тогда арматуру для армокаркаса берут на метр длиннее, чем размер опалубки, и края прутьев загибают вверх с каждой стороны.
Это нужно для связки каркаса плиты с каркасом стен.

Перед тем, как построить баню в подвале дома, следует предусмотреть фундамент для печи. Это лучше сделать в процессе строительства основания для всего дома.

Сооружение стен

После того, как плита основания наберет прочность, можно приступать к строительству стен нашего подвала. Для этих целей используют разные материалы: кирпич, бетонные блоки, монолитные конструкции и натуральный камень. Мы советуем остановить выбор на железобетонных блоках или монолитной конструкции.

Строительство стен из блоков производят в такой последовательности: на место укладки блока выливают два-три ведра раствора, затем краном опускают блок и выставляют его по уровню. Так выкладывают весь первый ряд кладки. Выступающие монтажные уши загибают кувалдой или ломом.

Затем по принципу кирпича швы смещают в шахматном порядке и продолжают кладку от углов к середине. При этом следует постоянно контролировать вертикальный и горизонтальный уровень конструкции. Раствор выкладывают под каждый блок.

После завершения кладки стен, швы между блоками промазывают раствором или специальным водоотталкивающим составом. Стены делают с таким расчетом, чтобы потолок подвала был выше уровня земли на 1 – 1.5 метра, это позволит сделать окна в цокольном этаже и обеспечить естественное освещение подвала. Формировать оконные проемы следует во время кладки.

На верхнем торце стен по всему внешнему периметру конструкции устанавливают опалубку с каркасом из арматуры, в которую заливают бетон. Так формируется ростверк или армопояс для укладки плит перекрытия.

Завершающим этапом является укладка плит перекрытия на стены, которые также выставляют в горизонталь и связывают между собой стальной проволокой через специальные монтажные отверстия или уши. Швы между плитами тщательно заполняют раствором.

Важно!
При работе с краном следует неукоснительно соблюдать технику безопасности.
Кататься на транспортируемых плитах или блоках строго запрещено.

Гидроизоляция и утепление

Чтобы все строительные конструкции нормально функционировали, их необходимо защитить от влаги и промерзания. Для этого используют битумную мастику и пенополистирол.

Стены подвала очищают и обрабатывают битумным праймером. Этот материал проникает в поры и капилляры бетонных блоков и выполняет функции грунтовки, повышая адгезию изоляционного слоя с поверхностью.

Когда праймер высох, на него наносят слой мастики с помощью макловицы, валика или шпателя. После высыхания мастики слой тщательно осматривают и подмазывают неудачные места.

После высыхания мастики приступают к утеплению. Для этого листы экструдированного пенополистирола приклеивают к стенам конструкции специальным клеящим составом. Прибывать листы утеплителя дюбелями нельзя, так как они нарушат целостность гидроизоляции.

Важно!
Для средней полосы России достаточно толщины пенополистирольного утеплителя в 50 мм.
Для северных районов эта цифра увеличивается вдвое.

В конце работ по возведению подвала стены укрывают холстом геотекстиля и засыпают глиной, которую тщательно трамбуют. Это создаст надежный глиняный замок, который будет препятствовать проникновению воды к стенам конструкции.

Вывод

Строительство подвала – ответственное мероприятие, которое требует соблюдения массы правил, норм и требований. Составленная нами инструкция поможет разобраться с порядком выполнения работ и многими нюансами строительства. Для полной наглядности предлагаем просмотреть видео в этой статье.
