Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Все неисправности агрегата можно разделить на 2 группы: механические и электрические.

Механические поломки

Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно определить на слух (повышается шум, появляется скрежет).

Также вы можете ощущать повышенную вибрацию или неприятный запах, исходящий из корпуса агрегата.

Итак, к механическим поломкам можно отнести следующие:

• поломка переключателя режимов работы устройства;
• изношенные резинки ударника и бойка;
• выход из строя ударного механизма;
• выход из строя ствола агрегата по причине износа;
• поломка зубьев шестеренок;
• поломка зажимного патрона, в результате чего вылетает бур.

Электрические неисправности

Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неприятным запахом из корпуса аппарата, искрением. Также вы можете заметить, что двигатель быстро греется и гудит , не вращаясь, или из него появляется дым.

К электрическим поломкам аппарата можно отнести такие, как:

• аппарат не включается;
• поломка пусковой кнопки;
• износ щеток;
• засорение коллектора;
• нарушение электрических контактов;
• перегорание обмотки статора или ротора электрического двигателя.

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

Если требуется разобрать бочковой перфоратор, с вертикальным расположением электропривода, то сначала снимается ручка, а затем откручиваются болты, удерживающие двигатель.

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор : замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

1. Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
2. Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
3. Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Очень важно не дожидаться, пока двигатель заискрит, а уже после этого менять щетки. Замена нужна уже после их износа на 1/3 от номинала (8 мм). Даже если одна щетка износилась меньше, чем другая, то все равно нужно менять обе.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения. Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода . Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк . Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

В данном случае боёк целый. Но если он сломан, то замените его на новый. Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене.

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор , так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

При сборке ударного механизма не забудьте обильно нанести смазку на все его части.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

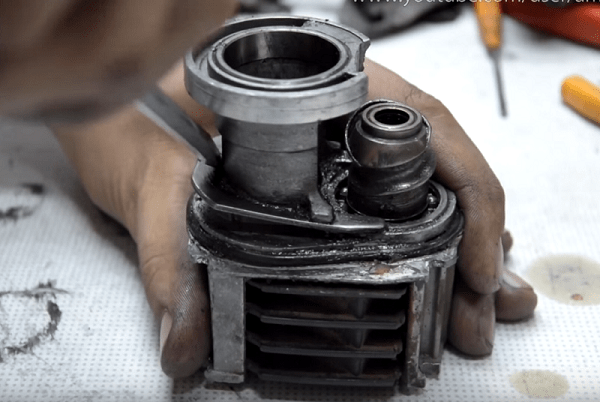

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

• произошла деформация шариков;
• износилось ограничительное кольцо;
• дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

1. Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
2. Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
3. Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40 , подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
4. Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео .

Ремонт перфоратора сложен из-за компоновки узлов с механическим сопряжением и энергетическим блоком. Все детали имеют микронные допуски и выверенную последовательность выполнения действий. Поэтому нужно обеспечить должный уход и техническую эксплуатацию инструмента в соответствии с требованием инструкции, тем самым продлив межремонтный период.

Устройство перфоратора

Немного найдётся пользователей инструмента, изучивших не только порядок нажатия рычагов и кнопок, но понимающих, что происходит в механизме в результате полученной команды. Не зная взаимодействия узлов, невозможно выполнить даже самый мелкий ремонт перфоратора.

Есть признаки неполадок, которые относятся к силовой части, а иногда происходит механический износ или поломка деталей.

Электрические схемы и оборудование сосредоточены в одной части и представлены в разрезе на фото.

Признаками неисправности, требующие замены деталей или ремонта перфоратора по силовой части могут быть следующие:

• при включении прибора срабатывают сетевые предохранители;
• аппарат не включается;
• при работе появляется дым с едким запахом;
• при работе аппарат искрит;
• обороты не регулируются.

Найти причину, почему не включается прибор можно с помощью тестера. Искать нужно разрыв в схеме, от простого к сложному. Проверять подключения, зачищать контакты. Самой сложной и дорогостоящей деталью, вышедшей из строя, может быть якорь перфоратора. Это сердце двигателя, составленное из медных катушек, соединённых между собой и скреплённых ламелями. В случае пробоя изоляции между проводами в любом месте происходит короткое замыкание, и весь коллектор нуждается в перемотке или замене.

Определить, что якорь на перфораторе неисправен, можно визуально по подгорелой обмотке, следам задымления ламелей, или тестированием на короткое замыкание. Исключить повреждение можно своевременным уходом, очисткой частей от пыли, которая является первопричиной всех неприятностей. Если искрение идёт от двигателя, якорь нужно очистить спиртовым тампоном или обычной школьной резинкой удалить графитовый налёт с коллектора.

Второй важной частью двигателя являются угольные или графитовые щетки. Именно через подвижные контакты поступает электрический заряд на сердечник, создавая наведённой ЭДС крутящий момент. Щетки для перфоратора являются контактом, соединяющим вращающийся коллектор с источником энергии.

Два элемента всегда работают в паре. К коллектору прижимается угольная или графитовая пластинка. В результате постоянного трения о вращающийся коллектор пластинки истираются и контакт нарушается. Признаком неисправности станет искрение в коллекторе, возможно, двигатель не развивает обороты. В независимости от состояния износа меняют одновременно обе пластины. В большинстве моделей инструментов имеются сигнализаторы износа щёток, предупреждающие пользователя заблаговременно.

Обороты перфоратора могут не регулироваться из-за неисправности УУД, тогда его требуется заменить, ремонту устройство не подлежит.

Механические неисправности и их устранение

Чтобы найти ту или иную неисправность, до нужного узла необходимо добраться. Любая из последовательно снятых деталей внимательно осматривается на наличие:

• трещин;
• сколов;
• заусениц или царапин.

В большинстве модели разбирают на две половины, но при этом каждый из перфораторов имеет особенности. Как правильно выполнить ремонт перфоратора своими руками, посмотрите видео:

Признаком поломки может стать:

• отказ от выполнения функции;
• посторонние звуки внутри механизма и чрезмерный нагрев корпуса;
• не переключаются режимы;
• течёт смазка.

Каждый из признаков может быть следствием поломки любой из деталей, которые извлекают в последовательности, указанной на схеме. Собирают инструмент в обратном порядке. Запчасти для следует приобретать согласно спецификации в инструкции по обслуживанию.

Одной из причин механических поломок зачастую становится недостаточное техническое обслуживание агрегата, работающего в тяжёлых условиях. Профилактические мероприятия не сложны, а срок жизни инструменту удлинят значительно. По правилам эксплуатации положено:

• каждые полгода обновлять смазку редуктора;
• через 6 месяцев проводить осмотр и очистку щеток, и прилегающей части коллектора;
• по окончании рабочего дня чистить перфоратор пылесосом;
• не забывать наносить смазку на хвостовики долбёжной оснастки для уплотнения от пыли и предотвращения выработки гнезда.

Не прикладывайте физических усилий при работе с перфоратором, изнашивается боёк и уплотнители, наступает усталость и раздражение у оператора.

Цели и задачи смазки инструмента

Зачастую причиной поломки инструмента становится отсутствие, недостаток или неподходящая смазка. Абразивный износ уменьшается, если все зазоры и полости покрыты слоем антифриза, а чистка проводится своевременно.

Тип смазки редуктора отличается от состава для хвостовиков. Каждый производитель рекомендует использовать определённую смазку для перфоратора, указанную в инструкции, с нужной периодичностью.

Имеются общие рекомендации, касающиеся всех перфораторов. Редукторы должны получать масло жидкой консистенции, заливаемое в специальное отверстие. Для всех агрегатов без сомнения можно использовать смазку Bosh и Makita, предназначенную для редукторов, что и делают в сервисных центрах.

Неправильно подобранная или залитая с избытком смазка может привести к перегреву редуктора.

Для смазывания хвостовиков рабочей оснастки перед тем, как вставить в патрон, применяется смазка более густой консистенции, тех же производителей. В этом случае предохраняется от выработки узел крепления хвостовика в патроне и боёк. Заполнение всех зазоров смазкой защищает узел от попадания пыли.

Смазывать необходимо места, указанные в инструкции. И уж точно, вредно добавлять смазку в муфту сцепления. В случае внезапного обнаружения отсутствия смазки в редукторе можно использовать отечественный состав, Литол-24 Люкс, но для аккумуляторных перфораторов смазка не подходит, даже временно.

Устройство рабочего узла и оснастка перфоратора

Перфоратор имеет патрон, в который закрепляются рабочие инструменты. Для профессиональных тяжёлых перфораторов патроны SDS max принимают только хвостовики диаметром 18 мм с пятью продольными канавками, которые устанавливают в гнездо патрона соответствующего профиля.

Легкий и средний инструмент оснащен патроном SDS plus, что позволяет использовать долбёжный инструмент с четырьмя продольными канавками и сечением 10 мм. Патрон для перфоратора выполнен так, чтобы он мог принимать только инструменты, для него предназначенные. Если вставить неподходящую оснастку, она не войдёт в гнездо, или установится боком. При попытке работать разрушится узел крепления. Но свёрла не имеют хвостовик с канавками. Используется приставной патрон, который устанавливают в SDS профиль. Но при этом инструмент удлиняется. Патрон для перфоратора под сверло может быть быстрозажимным или ключевым. Адаптер используется только с SDS+ патроном, так как более мощный перфоратор функции сверления без удара не имеет.

Перфоратор – инструмент многофункциональный. Он может использовать режимы:

• ударный;
• ударный со сверлением;
• сверления, если имеется специальный патрон.

Для работы в ударном режиме существует много приспособлений, применяемых для облегчения ручного труда.

Удар со сверлением выполняется только с применением насадок для перфоратора:

• полая коронка;
• лопатка для штробления.

Называют инструмент, имеющий хвостовик специального профиля, рабочую часть, представляющую собой винт и наконечник, выполненный из специальной стали с центрующим острием. Разрушение материала происходит не соскабливанием, а скалыванием, породы. Одновременно происходит удар с поворотом, вследствие чего сколотые кусочки удаляются по винтовой поверхности рабочей части.

Сверла для перфоратора устанавливают при работе в безударном режиме. С этим инструментом лёгкий перфоратор может работать, как обычная дрель по дереву. При необходимости аппарат можно использовать для закручивания крепежа, если предусмотрена функция реверса.

Полая коронка нужна пря проделывания сквозных проходов для кабельной проводки или для создания выемок в теле конструкции для установки приборов. Коронка создает кольцевой проход, оставляя столбик в середине. Так как у насадки специальный зубчатый профиль, металлическая арматура в бетоне приведёт резаки в негодность.

Выемки в стене можно делать специальной лопаткой для штробления, но отверстия будут выглядеть не так аккуратно, как выполненные коронкой.

Бучарда издавна считался инструментом скульптора. Мастера использовали ковальные и крестовые бучарды. Это ударный инструмент, напоминающий молоток, боек которого зубчатый. Ковальной бучардой скульптор отсекал от каменной глыбы всё лишнее, а крестовой придавал форму камню.

При использовании одного ударного режима пользуются с насадками:

• лопатка или плоское зубило;
• пика;
• канальное зубило;
• бучарда.

Лопатка для перфоратора предназначена для выравнивания поверхности из твёрдого материала. С помощью этой оснастки можно снять со стен кафель, снять неровности с поверхности застывшего бетона. Исправление некоторых огрехов при установке проёмов в многоэтажном строительстве ведут с помощью этого инструмента. Зубило для перфоратора, используемое по бетону, может иметь различную ширину, в зависимости от выполняемых задач. Подходит оснастка для всех перфораторов. Применяют и специально созданные, узконаправленные насадки – стамеску, пластину для трамбовки или растворный резец.

При демонтаже строительных конструкций требуется создать усилие разлома. Для разрушения стены или перегородки, сосредоточенное в одной точке, ударное воздействие пики обеспечивается мощью перфоратора.

Бучарда представляет насадку, полученную методом литья, очень прочную кувалду. Зубья на бучарде твердосплавные, выдерживают большие ударные нагрузки. Убрать со стены, отбить слой бетона, сбить слой ржавчины с металла – это область применения бучарды. Если перед штукатуркой стены обработать этим инструментом, не потребуется армирование. Нельзя применять бучарду для перфоратора в режиме с прокручиванием инструмента. Неизбежным последствием станет заклинивание.

Правила, которые необходимо соблюдать

При работе, перфоратор быстро нагревается. Чтобы надолго сохранить работоспособность инструмента, необходимо после 20-30 минут работы делать перерыв не менее чем на 10 минут.

В процессе работы, при прокручивании вхолостую инструмент, нужно удалять крошки и пыль, очищать пробиваемое отверстие, чтобы облегчить работу инструменту. При бурении отверстий большого сечения, вначале забуриваются тонким сверлом, потом средним, делая отверстие в три приёма. Сквозные длинные проходы нужно сверлить сначала короткими насадками, постепенно заменяя их более длинными.

После работы необходимо привести в порядок пробойник и использованные насадки. Инструменты должны быть очищены от пыли, и сухими уложены в контейнер.

Видео о самостоятельном ремонте перфоратора

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

• SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
• SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
• SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
• SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
• SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
• SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка. Для извлечения бура следует потянуть на себя пластмассовую юбку.

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

Порядок действий:

1. Снимите резиновый наконечник с торца.
2. Подцепив отверткой, удалите первое стопорное кольцо.
3. Потяните пластиковый кожух муфты вниз (как для смены бура).
4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
5. Снимите кожух муфты.
6. Выньте пружину, стопорные пластины и шарики.
7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Осторожно. Не кладите в керосин наконечник. Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

• Износ корпуса, стопорных пластин или шариков.
• Ослабевание или поломка пружины фиксатора.
• Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Важно. Во время сборки не смазывайте детали техническим вазелином. Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.

Ремонт или замена

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

1. При износе шариков.
2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Не секрет, что инструменты имеет различную мощность. Для перфораторов с большой мощностью необходим патрон с надежным креплением бура либо сверла.

В строительстве существуют ключевые и быстрозажимные патроны. В ключевых – насадку (сверло, бур, фрезу) необходимо зафиксировать с помощью специального ключа, который разводит пальчики. В быстрозажимных – фиксация насадок будет производиться вручную.

Как снять их с перфоратора и выполнить ремонт своими руками? Об этом спрашивают многие обыватели.

Для того, чтобы снять цанговый или быстрозажимной зажим с электроинструмента достаточно всего лишь провернуть сверло. Вы должны усвоить, как разобрать патрон перфоратора своими руками.

Если насадка крепко зафиксирована, то удалить зажим с электроинструмента очень трудно, а иногда почти невозможно. Как снять патрон с перфоратора в таком случае?

Сделать это необходимо с помощью молотка, ключа и отвертки. Процесс разборки будет производиться в следующем порядке:

1. Для начала постучите по головке винта для того, чтобы ослабить фиксацию.
2. Затем постепенно начинайте откручивать насадку с помощью отвертки.
3. После откручивания зажмите патрон в тисках и начинайте прокручивать шпиндель.

Если после снятия вы обнаружили, что патрон пришел в негодность, то его необходимо заменить. Для того, чтобы поменять зажим на перфораторе, произведите следующие манипуляции:

1. Наверните патрон на дрель до упора.
2. Затем вставьте винт в гнездо.
3. После вставки постепенно закручивайте винт с помощью отвертки до упора.

Не забывайте время от времени разбирать и чистить перфоратор. Это поможет вам в дальнейшем избежать существенных неполадок. Также иногда есть необходимость произвести небольшой ремонт патрона своими руками, например, заменить пружинку.

Переключение режимов перфоратора

Для нормального использования инструмента, вы должны усвоить, что существует несколько режимов работы:

1. Первый из них – сверление. Во время работы в таком режиме необходимо:

• переключить тумблер выбора режимов перфоратора напротив метки сверла;
• затем вставить бур и включить электроинструмент.

Если вы не знаете, как вставить сверло в перфоратор, то мы вам объясним.

Для установки бура в кулачковое или цанговое устройстве достаточно утопить в него сверло. Затем вставить ключ в специальное отверстие на внешней части патрона и прокрутить до полного зажима бура.

Во время работы не нужно сильно нажимать на насадку.

Совет : При использовании патрона в режиме сверления, ни в коем случае не переключайте тумблер на «вращение против часовой стрелки», так как это может привести к повреждению насадки.

Для предотвращения ударов у перфораторов предусмотрена функция блокировки. Обычно её используют, если сверлят отверстия в древесине или металлических конструкциях.

Желательно перед тем, как вставить сверло в перфоратор надо дать пару минут поработать перфоратору на холостом ходе. Обязательно проверьте редуктор. Он не должен издавать посторонние шумы и стучать. В противном случае проведите его ремонт.

1. Следующий режим называется сверление с ударом. Как работать перфоратором в этом режиме? Ответ прост – с включенным тумблером сверла и молотка.

Во время работы тщательно следите за буром:

• нельзя допускать его перекоса;
• держать перфоратор во время данного режима следует крепко, однако не сильно придавливая.

Помните, что при сверлении бетона вы можете наткнуться на куски арматуры, поэтому заранее займите удобное положение, чтобы не потерять контроль над инструментом.

1. Последняя разновидность – режим удара. Как правило, он используется для долбления или отбойных работ. Иногда его применяют для штробления.

Перед тем, как начать работу, тумблер перфоратора переключите на метку с изображением молотка. Помните, что в данном режиме инструмент необходимо удерживать очень крепко.

Совет : Перед тем, как включить электроинструмент, перенесите его в нужное для удара место.

Как пользоваться перфоратором правильно

Для правильной работы с электроинструментом вы должны запомнить следующие приемы:

1. Обязательно используйте средства индивидуальной защиты. А именно: очки, перчатки, беруши. Непосредственно перед работой уберите все посторонние предметы, которые может намотать бур.
2. Не давите сильно на инструмент, иначе вы можете его испортить.
3. Не забывайте, как правильно работать перфоратором. Не «гоняйте» его вхолостую более 4-5 минут. В этом случае вы подвергаете большому износу механизмы патрона.
4. Если вы работаете с пористыми либо рыхлыми материалами – надежней будет работать в режиме безударное сверление.
5. В случае, если вы проводите бурение с материалами, у которых высокие показатели твердости, используйте специальную смазку либо машинное масло.
6. Не забывайте про жидкостное охлаждение, если работаете с твердыми материалами. В качестве жидкостей можно использовать всевозможные эмульсии либо пластичную смазку.
7. Если вы работаете с длинными бурами – в целях экономии начинайте работать более короткими сверлами того же диаметра.
8. Чтобы инструменту не понадобился ремонт, через каждые 100-150 отверстий обязательно смазывайте густой смазкой хвостовики буров. Но не забывайте о предварительной чистке их от пыли и загрязнений. В качестве смазки специалисты рекомендуют использовать солидол.
9. Периодически давайте перфоратору остывать. Иногда опускайте буры в воду либо масло.
10. При работе обращайте особое внимание, нет ли перегрева редуктора. Если вы заметили нагрев – сделайте небольшой перерыв в работе. Однако, не следует опускать электроинструмент в воду – ударит током.
11. Не забывайте, как пользоваться перфоратором. Ухаживайте за перфоратором до, и после работы. Помните, что от качества ухода зависит срок работы инструмента. Очищайте электроинструмент от строительной пыли с помощью пылесоса. Для защиты бура можно надеть на него специальный щит, который можно изготовить даже из пластиковой бутылки. Обязательно соблюдайте режим работы и отдыха инструмента. Желательно через каждый полчаса работы делать 10 минутный перерыв.
12. Внимательно следите за вентиляционным отверстием перфоратора.
13. Раз в месяц разбирайте перфоратор и делайте профилактический осмотр редуктора.

В 1980 году компания BOSCH предоставила производителям электроинструментов новую концепцию быстросменного патрона SDS. Эта аббревиатура означает Steck-Dreh-Sitzt (вольный перевод на русский – вставь, поверни, сидит). И сидит действительно крепко. За 25 лет существования не возникло необходимости в усовершенствовании конструкции патрона.

Разработчик не стал монополизировать конструкцию, а продал конкурентам право применять технологию. Благодаря этому конструкция быстрозажимного SDS-патрона получила признанную всеми участниками рынка унификацию. Инструмент самых разных производителей оснащается такими патронами, а заводов, выпускающих насадки и вовсе не счесть.

быстрозажимной патрон для перфоратора

Существуют перфораторы и с другими типами патронов. Например, цанговые, кулачковые, с жесткой фиксацией инструмента. На современном рынке бытовых электроинструментов это скорее экзотика.

Или же такие патроны находят применение в профессиональном инструменте. Домашнему мастеру, идущему – надо запомнить аббревиатуру SDS.

Для правильного выбора перфоратора по типу патрона, и последующей покупки наконечников (буров), рассмотрим нагрузки и конструкции существующих патронов.

Патрон для перфоратора постоянно испытывает крутильные и ударные нагрузки. Это предъявляет высокие требования к качеству изготовления.

ВАЖНО! Инструкция к любому перфоратору предписывает всегда смазывать рабочий наконечник перед установкой в патрон. Если этого не делать – деталь быстро выйдет из строя.

Спасает одно – патрон можно обслужить и заменить. При этом вся хитрость конструкции состоит в том, что собственно фиксирующий механизм не испытывает стрессовых нагрузок. А упор, на который передаются все удары, является монолитным неподвижным относительно конструкции узлом.

Поэтому патроны в перфораторе служат долго и безотказно, при условии своевременного обслуживания и смазки.

Какие бывают патроны, и в чем разница

Поскольку перфораторы выпускаются в двух основных весовых категориях – «тяжелые» и «легкие», патроны также имеют две основные модификации.
